Uma rota de cabo enterrada pode parecer protegida, mas as condições subterrâneas podem ser muito menos estáveis do que parecem. Águas subterrâneas, dutos inundados, valas úmidas, condensação e pequenos danos ao revestimento podem expor os cabos de energia à umidade durante anos, aumentando o risco de envelhecimento do isolamento e falhas ocultas. A degradação relacionada à umidade, incluindo a formação de árvores no isolamento de cabos poliméricos, é uma preocupação reconhecida de confiabilidade de longo prazo para sistemas de energia.
Os cabos de alimentação à prova d'água ajudam a reduzir esses riscos, limitando a entrada de água e a migração de umidade. A escolha do projeto certo pode proteger a segurança, a confiabilidade e o custo do ciclo de vida em instalações subterrâneas.
As rotas de cabos subterrâneos podem permanecer molhadas muito depois de a superfície secar. Um lençol freático alto pode manter cabos enterrados diretamente cercados por solo úmido, enquanto chuvas fortes podem encher valas de cabos, bueiros ou bancos de dutos. Mesmo os conduítes fechados não são automaticamente seguros, porque a água pode entrar através de aberturas, má vedação ou seções danificadas e permanecer presa no interior por longos períodos.
Os problemas de umidade geralmente começam com um pequeno defeito. A entrada radial de água ocorre quando a água penetra através de rachaduras, perfurações, cortes na bainha ou camadas externas degradadas. Um cabo ainda pode parecer utilizável visto de fora, mas uma seção danificada pode permitir que a umidade alcance telas de isolamento, componentes metálicos ou outras camadas sensíveis.
O movimento longitudinal da água cria um risco mais amplo. Depois que a água entra em um ponto, ela pode percorrer o comprimento do cabo se o cabo não incluir materiais bloqueadores de água adequados. Isso significa que uma lesão local na bainha, uma junta deficiente ou uma extremidade do cabo não vedada podem criar um problema além do ponto de entrada original. Por esta razão, o projeto do cabo subterrâneo deve considerar tanto a entrada como a migração da água.
Danos relacionados à água nem sempre causam interrupção imediata. A degradação do isolamento, a corrosão de peças metálicas, a corrente de fuga, a rigidez dielétrica reduzida e os riscos de descarga parcial podem desenvolver-se gradualmente. No momento em que uma falha se torna visível, o sistema de cabos já pode exigir testes difíceis, localização da falha, escavação ou substituição.
O isolamento XLPE é amplamente valorizado para aplicações em cabos de energia, mas ainda precisa de proteção contra estresse por umidade a longo prazo. A arborização da água é um fenômeno conhecido de envelhecimento no isolamento polimérico, onde a umidade e o estresse elétrico podem contribuir para caminhos de degradação semelhantes aos das árvores ao longo do tempo. A construção à prova d"água ajuda a reduzir esse risco, limitando as condições de umidade que permitem o desenvolvimento de tais mecanismos de envelhecimento.

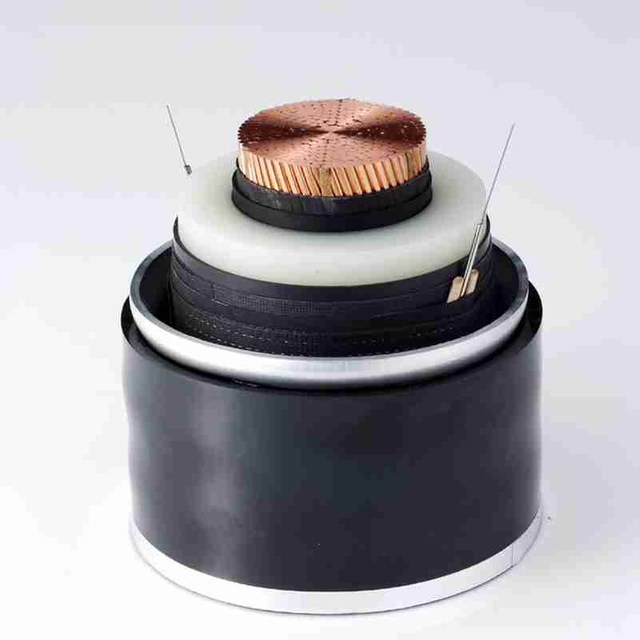

Um cabo subterrâneo à prova d"água confiável depende de toda a estrutura, não apenas da espessura da capa externa. O condutor transporta corrente, enquanto o isolamento XLPE fornece resistência elétrica e estabilidade térmica. Ao redor do isolamento, telas ou bainhas metálicas ajudam a controlar o estresse elétrico e apoiam a operação segura do sistema. As bainhas internas e externas protegem contra a exposição ambiental, enquanto a armadura opcional pode melhorar a resistência à pressão do solo, roedores, impacto e danos acidentais de escavação.
A camada de bloqueio de água é especialmente importante em rotas subterrâneas úmidas. Um revestimento externo forte ajuda a impedir a entrada de umidade, mas os materiais internos que bloqueiam a água ajudam a controlar os danos se a água entrar por uma brecha ou junta. Sem esta proteção interna, a água pode continuar a espalhar-se ao longo do comprimento do cabo. O verdadeiro desempenho à prova d"água subterrânea vem da maneira como essas camadas funcionam juntas.
Camada ou recurso de cabo | Função principal subterrânea | Por que é importante em rotas molhadas |

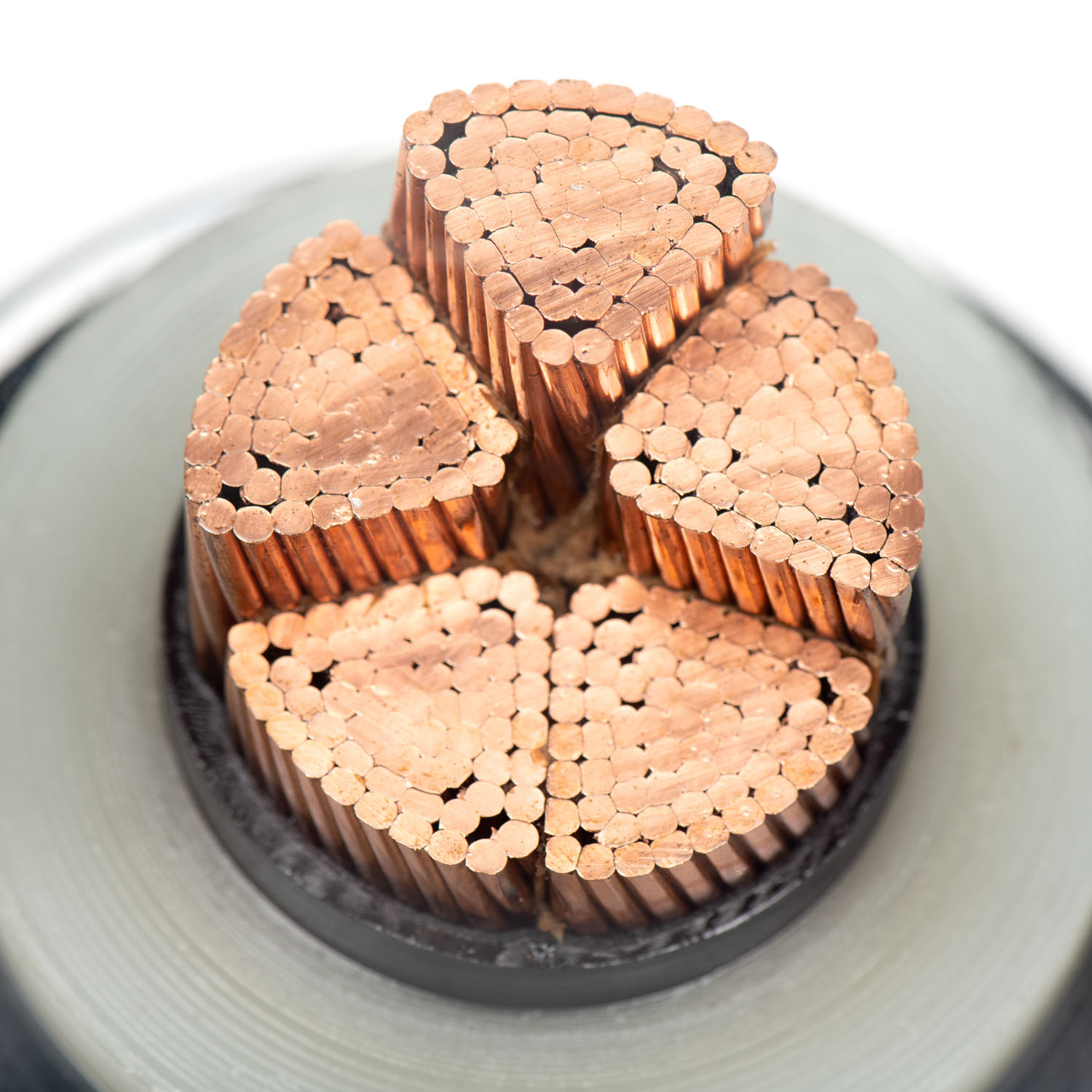

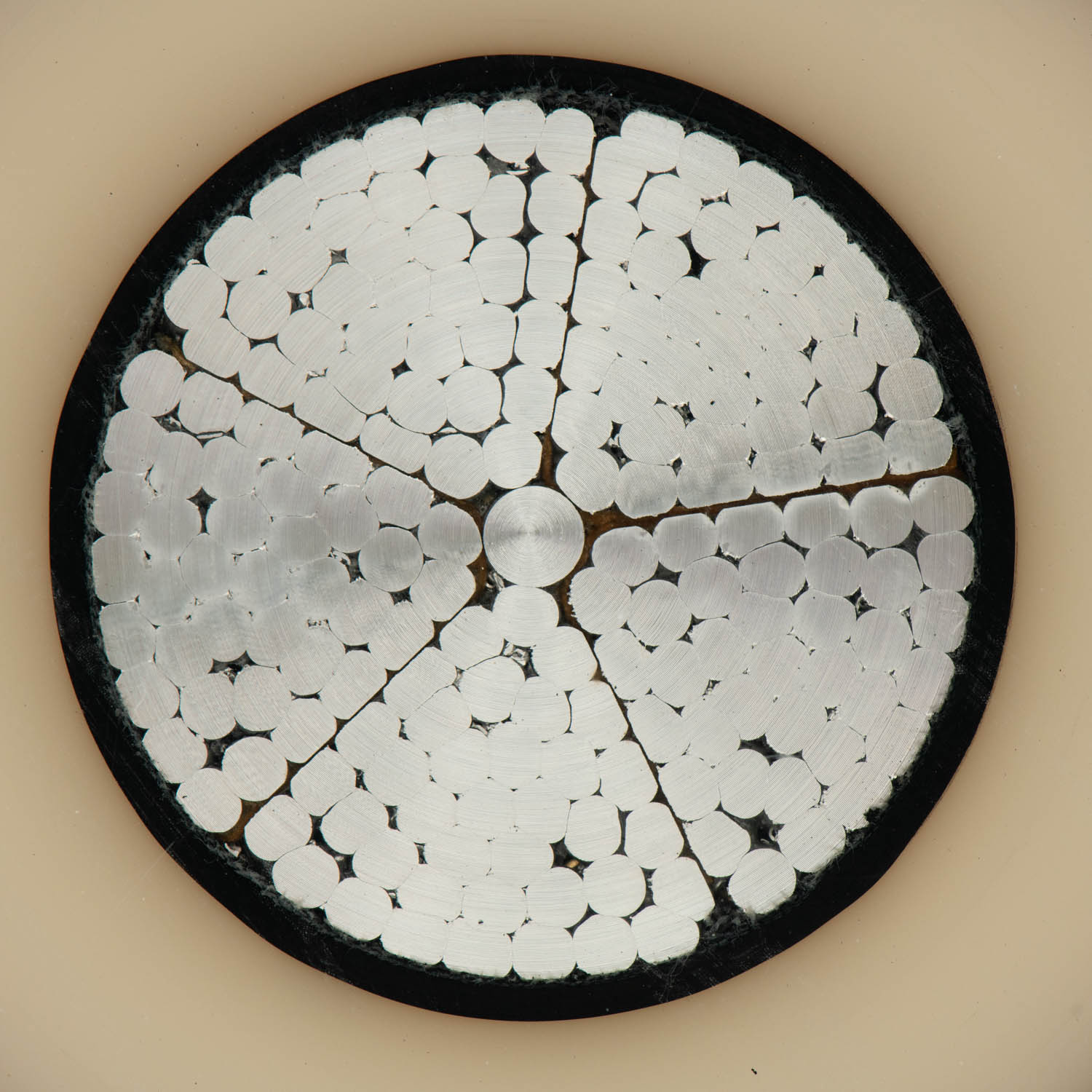

Conductor | Transporta corrente elétrica pela rota | As opções de cobre e alumínio ajudam a equilibrar condutividade, peso e custo do projeto |
Isolamento XLPE | Fornece resistência elétrica e estabilidade térmica | Ajuda a suportar o desempenho de alta tensão sob estresse operacional contínuo |
Tela ou bainha metálica | Controla o estresse elétrico e oferece suporte à proteção do sistema | Adiciona estabilidade ao sistema de isolamento em rotas exigentes |
Bainha interna e externa | Protege contra umidade do solo, produtos químicos e exposição externa | Forma a primeira barreira ambiental contra as condições subterrâneas |
Camada longitudinal de bloqueio de água | Limita o movimento da água ao longo do comprimento do cabo | Ajuda a evitar que uma violação local se torne um problema mais amplo no sistema de cabos |
Armadura opcional | Adiciona proteção mecânica | Útil onde a pressão do solo, roedores, impacto ou escavação acidental podem danificar o cabo |
A proteção radial contra água ajuda a impedir a entrada de umidade através da parede do cabo. Isto pode envolver bainhas resistentes à umidade, barreiras metálicas, camadas laminadas ou outras opções de construção que protejam o sistema de isolamento da água externa. A proteção longitudinal da água tem uma função diferente: ajuda a evitar que a água percorra o cabo depois de entrar.
Os métodos comuns de bloqueio de água incluem fitas dilatáveis, géis, pós, fios e outros materiais que expandem ou resistem ao movimento da umidade. Estas características são especialmente úteis em zonas húmidas, secções de travessia de rios, instalações de condutas que podem inundar e áreas com lençóis freáticos elevados. A resistência básica à umidade pode ser suficiente para alguns ambientes controlados, mas as rotas de energia subterrâneas geralmente precisam de proteção mais forte porque as falhas são mais difíceis de acessar e mais caras para reparar.
O cabo de alimentação à prova d'água isolado em XLPE de 76kV da 4E é um exemplo relevante de cabos de alimentação à prova d'água de alta tensão destinados a ambientes exigentes de transmissão de energia. O cabo está disponível com opções de condutor de cobre ou alumínio, isolamento XLPE, estruturas de bainha de alumínio corrugado, versões de bainha de PVC ou PE e configurações longitudinais resistentes à água. Seus casos de uso subterrâneo incluem enterramento direto ou instalação de dutos em áreas úmidas, travessias de rios e regiões com lençóis freáticos elevados.
Falhas em cabos subterrâneos raramente são eventos simples de manutenção. A localização da falha leva tempo e a seção afetada pode estar sob o solo, pavimento, concreto, dutos ou infraestrutura da instalação. A escavação pode interromper as operações do local, criar riscos de segurança e exigir coordenação com obras civis, equipes de serviços públicos ou gerentes de instalações. Mesmo depois que o cabo estiver exposto, a substituição ou reparo da junta pode exigir muita mão-de-obra.
Os cabos de alimentação à prova d"água ajudam a reduzir esses riscos ao lidar com a umidade antes que ela se torne um gatilho de falha. Limitar a entrada de água protege o isolamento, as telas metálicas e os sistemas condutores contra condições que aceleram o envelhecimento ou falhas. O valor do ciclo de vida é especialmente claro em rotas onde o acesso é limitado, porque prevenir uma falha é geralmente mais económico do que encontrar e reparar uma falha após a interrupção do serviço.
Cabos de energia danificados pela umidade podem criar riscos à segurança, bem como problemas operacionais. A água dentro ou ao redor de componentes vulneráveis do cabo pode contribuir para curtos-circuitos, superaquecimento, arco elétrico, riscos de choque e danos aos equipamentos conectados. Em instalações de alta tensão ou de alta carga, esses riscos podem afetar não apenas o próprio cabo, mas também transformadores, comutadores, sistemas de proteção e operações a jusante.
Instalações com rotas úmidas ou propensas a inundações precisam de sistemas de cabos que suportem uma distribuição de energia estável em condições locais realistas. Plantas industriais, subestações de serviços públicos, campi comerciais, sistemas de metrô e túneis, fazendas de energia renovável e redes de distribuição subterrâneas dependem de um fornecimento de energia previsível. Os cabos de alimentação à prova d"água fornecem uma camada adicional de confiabilidade onde a exposição à umidade é provável e a interrupção do serviço seria dispendiosa.
A seleção do cabo deve começar pela rota e não pelo nome do catálogo. Uma rota de enterramento direto em solo comum pode exigir uma bainha, armadura e estrutura de bloqueio de água diferentes de uma instalação de duto que inunda após tempestades. As zonas húmidas e as secções de travessia de rios necessitam de maior resistência à exposição prolongada à humidade, enquanto as instalações industriais podem acrescentar exposição química, vibração ou tensão mecânica aos requisitos de concepção.
A classificação de tensão por si só não determina se um cabo é adequado para serviços subterrâneos úmidos. Os compradores devem avaliar a tensão nominal, a capacidade de transporte de corrente, o desempenho do isolamento XLPE, o material do condutor, a tela metálica ou o design da bainha, as necessidades de blindagem e a adequação de PE, PVC ou materiais de bainha sem halogênio. A condição do solo, a temperatura operacional, a profundidade da instalação e possíveis inundações também devem fazer parte da revisão das especificações.
Uma lista de verificação de seleção compacta pode ajudar a evitar erros dispendiosos:
● A rota é direta para enterro, duto, túnel ou adjacente à água?
● As inundações são ocasionais, sazonais ou contínuas?
● O cabo precisa de bloqueio longitudinal contra água?
● É necessária proteção radial contra água contra danos na bainha?
● Deve-se usar armadura contra pressão do solo, roedores ou risco de escavação?
● As juntas e terminações estão classificadas para condições subterrâneas úmidas?
● O material da bainha atende às necessidades de solo, produtos químicos, UV e segurança contra incêndio?
● O cabo é aprovado para o método de instalação pretendido?
Classificação externa nem sempre significa classificação subterrânea. O cabo de alimentação aéreo ABC da 4E foi projetado para distribuição aérea agrupada com isolamento XLPE ou PE e materiais estabilizados contra UV para ambientes aéreos. Pertence ao serviço suspenso e não à instalação enterrada, mesmo quando um conduíte está presente.
Essa distinção é importante para as equipes de compras e engenharia. Um cabo pode resistir à luz solar, ao vento e à exposição geral ao ar livre, embora ainda não possua a estrutura de revestimento, o design de bloqueio de água e a proteção mecânica necessária para serviços enterrados. A substituição de um cabo aéreo por uma instalação subterrânea pode reduzir os custos iniciais, mas pode criar riscos de confiabilidade e segurança a longo prazo. Os cabos de alimentação à prova d"água devem ser selecionados para o ambiente de instalação que devem servir, não apenas para tensão ou durabilidade externa.
Muitos problemas de água subterrânea começam nos pontos de conexão e não no corpo do cabo. As juntas, terminações e extremidades dos cabos são vulneráveis porque interrompem a estrutura do cabo construída na fábrica. Se a vedação for deficiente, poderá entrar água durante o armazenamento, instalação, inundação ou operação de longo prazo.
Juntas impermeáveis compatíveis devem ser selecionadas para o tipo de cabo e classe de tensão. As extremidades dos cabos devem ser vedadas durante o armazenamento e antes da instalação, especialmente em locais úmidos. Os instaladores devem evitar deixar as extremidades cortadas expostas em valas ou dutos, e o acabamento da terminação deve ser verificado antes da energização. Um cabo forte ainda pode ter um desempenho ruim se os acessórios não atenderem ao mesmo padrão de impermeabilização.
As camadas impermeáveis podem ser comprometidas durante a instalação. A tensão de tração excessiva pode danificar a bainha ou as camadas internas, enquanto curvas acentuadas podem causar tensão no isolamento e nas telas. Abrasão durante a extração do duto, aterro irregular, cortes acidentais e impacto de ferramentas ou pedras podem criar pontos de entrada para água.
As orientações de instalação devem ser seguidas cuidadosamente, incluindo os limites do raio de curvatura. Para um cabo XLPE impermeável de 76 kV deste tipo, o raio de curvatura mínimo típico pode diferir entre estruturas não blindadas e blindadas, portanto, os instaladores devem confirmar os limites de manuseio exigidos antes de puxar ou aterrar. Esses detalhes não são notas de manuseio menores; eles ajudam a preservar a estrutura do cabo que torna possível o desempenho à prova d"água subterrânea.
Um sistema de cabos à prova d"água ainda deve ser apoiado por boas práticas locais. As rotas de dutos, poços de cabos e valas devem ser inspecionadas após chuvas fortes, especialmente em áreas com inundações repetidas. A drenagem deve ser mantida sempre que possível, e as equipes locais devem documentar as seções da rota que apresentam água parada.
As rotas de cabos subterrâneos enfrentam riscos de umidade que são fáceis de ignorar, desde águas subterrâneas e dutos inundados até bainhas danificadas e juntas mal vedadas. A escolha de cabos de alimentação à prova d"água com isolamento adequado, materiais de revestimento, design de bloqueio de água e proteção mecânica ajuda a reduzir falhas ocultas, melhorar a segurança e apoiar uma distribuição de energia mais confiável ao longo do tempo.
fornece opções de cabos de alimentação XLPE à prova d"água para aplicações subterrâneas exigentes onde a resistência à umidade e a transmissão estável são importantes. Para projetos que envolvem solo úmido, dutos ou rotas com lençóis freáticos elevados, adequar a construção do cabo às condições do local é a etapa prática que protege o desempenho a longo prazo.
R: Sim, mas somente se o cabo for classificado para enterramento direto ou para o método subterrâneo especificado. O cabo para locais úmidos e o cabo para enterramento direto nem sempre são intercambiáveis.
R: A água pode corroer peças metálicas, enfraquecer o isolamento, reduzir a rigidez dielétrica e aumentar o risco de curto-circuitos ou falhas ocultas em sistemas elétricos enterrados.
R: Os cabos resistentes à água toleram a exposição à umidade, enquanto os designs de cabos à prova d"água são construídos para condições úmidas mais exigentes, geralmente usando bainhas mais fortes e camadas de bloqueio de água.
R: Nem sempre. Alguns cabos enterrados diretamente são projetados para exposição ao solo e à umidade, enquanto outros tipos de cabos requerem conduíte ou proteção mecânica adicional.
R: Verifique a classificação de tensão, o método de instalação, a umidade do solo, o risco de inundação, o material da bainha, as necessidades de blindagem e se é necessário o bloqueio radial ou longitudinal da água.
R: Não. A resistência às intempéries externas não significa automaticamente adequação ao sepultamento. As rotas subterrâneas exigem a construção de cabos projetados para contato com o solo, umidade e estresse mecânico.
