Especificar a classificação correta do transformador é um ato de equilíbrio de alto risco entre despesas de capital iniciais e confiabilidade operacional a longo prazo. Você deve navegar nesse equilíbrio cuidadoso para cada projeto. O superdimensionamento desperdiça orçamento em perdas de energia ociosa e em maiores dimensões físicas. Por outro lado, o subdimensionamento corre o risco de falhas catastróficas, violações de código e graves paralisações das instalações. Sabemos que você precisa da classificação exata do transformador para aplicações em edifícios comerciais para evitar essas armadilhas diárias.
Este guia detalha as estruturas padrão, os cálculos necessários e os critérios de conformidade para finalizar sua especificação. Esclareceremos os requisitos comerciais padrão. Você aprenderá como alinhar cargas matemáticas com restrições práticas do fornecedor. Por fim, fornecemos as etapas exatas de que você precisa para avançar com confiança para a aquisição, sem questionar suas escolhas de tamanho.
Baseie sua especificação de kVA em um cálculo rigoroso de carga elétrica, incorporando fatores de demanda padrão e margens de segurança de carga contínua (por exemplo, a regra dos 125%).
Sempre arredonde sua carga calculada para a próxima classificação padrão de kVA disponível comercialmente para garantir a viabilidade de aquisição e a capacidade adequada do transformador.
Para aplicações comerciais internas, os transformadores do tipo seco são geralmente o padrão da indústria devido à conformidade com a segurança contra incêndio e aos requisitos reduzidos de manutenção.
Além das métricas elétricas, a seleção do fornecedor deve levar em conta a área física, os prazos de entrega e a conformidade de eficiência do DOE 2016.
Escolher o equipamento correto vai muito além da simples matemática. A capacidade que você seleciona determina o bom funcionamento de suas instalações. Também impacta diretamente seu orçamento de capital inicial.
A capacidade inadequada cria realidades operacionais difíceis. Quando você subdimensiona uma unidade, ela fica constantemente próxima ou acima de seus limites térmicos. Isso causa superaquecimento severo nas bobinas. O superaquecimento leva à degradação acelerada do isolamento, o que reduz significativamente a vida útil do equipamento. Além disso, as unidades sobrecarregadas sofrem quedas de tensão inaceitáveis durante os horários de pico. Essas quedas de tensão podem danificar servidores sensíveis, sistemas de iluminação e controles HVAC. Em casos extremos, unidades subdimensionadas representam graves riscos de incêndio para toda a estrutura.
Os engenheiros muitas vezes caem na armadilha da excessiva preparação para o futuro. Eles especificam unidades enormes para o caso de o edifício adicionar mais cargas posteriormente. O grande superdimensionamento leva a um desperdício total de CapEx. Exige maiores requisitos de espaço físico em salas elétricas apertadas. Unidades grandes também geram correntes de irrupção elevadas quando energizadas. Esses picos de corrente freqüentemente desarmam os disjuntores a montante de forma inesperada. Além disso, unidades superdimensionadas sofrem perdas contínuas de energia central. O núcleo consome energia mesmo quando o prédio está vazio, desperdiçando energia cara 24 horas por dia, 7 dias por semana.
Como definimos uma especificação bem-sucedida? Uma especificação bem-sucedida atende aos requisitos atuais do NEC (Código Elétrico Nacional) sem compromisso. Ele acomoda facilmente 10-20% de expansão futura planejada. É importante ressaltar que ele se alinha perfeitamente com os tamanhos padrão de fabricação. A seleção de tamanhos padrão ajuda a minimizar os custos de engenharia personalizados e a evitar terríveis atrasos na aquisição.
Você não pode adivinhar os requisitos de energia de sua instalação. Você deve basear sua especificação em um cálculo rigoroso de carga elétrica . Esta base matemática evita erros dispendiosos.
Primeiro, você deve confirmar as tensões primária (alimentação) e secundária (carga). Os edifícios comerciais geralmente recebem energia elétrica de alta tensão. Pode ser necessário reduzir uma alimentação trifásica de 480 V para um sistema 208Y/120 V. O sistema 208Y/120V alimenta tomadas de parede padrão e iluminação de escritório. Tensões incompatíveis tornarão sua nova unidade completamente inútil. Sempre verifique os números das fontes de alimentação antes de fazer qualquer cálculo.
Usamos estruturas matemáticas específicas para determinar a capacidade básica. Você deve calcular a potência aparente em quilovolts-amperes (kVA). Use estas fórmulas padrão da indústria:
Fórmula Monofásica: kVA = (Volts × Ampères) / 1.000
Fórmula Trifásica: kVA = (Volts × Ampères × 1,732) / 1.000
Por exemplo, um sistema trifásico que fornece 480 V a 100 Amps requer aproximadamente 83 kVA. Você simplesmente multiplica 480 por 100, depois por 1,732 e divide por 1.000.
Você deve separar as cargas do seu edifício em duas categorias distintas. Primeiro, identifique cargas contínuas. Essas cargas operam constantemente por três ou mais horas. A iluminação do escritório e os racks de servidores representam cargas contínuas típicas. O NEC exige uma classificação de capacidade de 125% para cargas contínuas para evitar falhas térmicas. A seguir, identifique cargas não contínuas. Aparelhos de sala de descanso e certos motores se enquadram neste grupo. Eles não exigem a mesma margem de segurança agressiva.
As instalações comerciais dependem fortemente de fatores de diversidade. Nem todas as unidades HVAC, circuitos de iluminação e racks de servidores consumirão pico de corrente simultaneamente. Os fatores de demanda permitem reduzir a carga total calculada com base em padrões de uso realistas. Um grande edifício de escritórios raramente opera todos os dispositivos ao mesmo tempo. A aplicação de fatores de demanda adequados mantém seus cálculos fundamentados na realidade. Isso evita diretamente que você caia na armadilha do superdimensionamento discutida anteriormente.
Seus cálculos matemáticos raramente chegarão a um número perfeitamente redondo. Você deve ajustar seus números finais para corresponder ao que os fabricantes realmente constroem. Esta etapa garante capacidade viável do transformador para o seu projeto.
Tamanhos de kVA personalizados acarretam preços premium extremos. Eles também sofrem com prazos de entrega dolorosamente longos. Depois de calcular o kVA mínimo necessário, você deve arredondar. Sempre passe para o próximo tamanho padrão. Se o seu cálculo indicar 92 kVA, você nunca encomenda uma unidade personalizada de 92 kVA. Você arredonda para a classificação padrão de fabricação mais próxima.
Os fabricantes produzem tamanhos básicos específicos para o mercado comercial. Manter esses tamanhos garante preços competitivos. Também garante uma substituição mais fácil em caso de falhas. As classificações kVA padrão incluem:
15kVA
30kVA
45kVA
75 kVA
112,5kVA
150kVA
225kVA
300kVA
500kVA
No nosso exemplo anterior, calculamos 83 kVA. Naturalmente, você arredondaria isso para uma unidade padrão de 112,5 kVA.
O uso do edifício evolui com o tempo. Os inquilinos adicionam mais computadores, resfriamento mais forte e maquinário complexo. Recomendamos uma diretriz baseada em evidências para proteção futura. Você deve deixar uma margem de 20-25% para o crescimento esperado da capacidade de construção. Esta gama específica acomoda cargas de novos inquilinos de forma eficaz. Fundamentalmente, uma margem de 25% não o empurra para a armadilha prejudicial do sobredimensionamento. Representa o meio termo perfeito entre segurança e eficiência.
O ambiente físico dita suas escolhas tecnológicas. Você deve decidir entre designs do tipo seco e preenchidos com líquido com base na localização e nas regras de segurança. Esta escolha constitui o núcleo da seleção bem-sucedida de transformadores de construção.

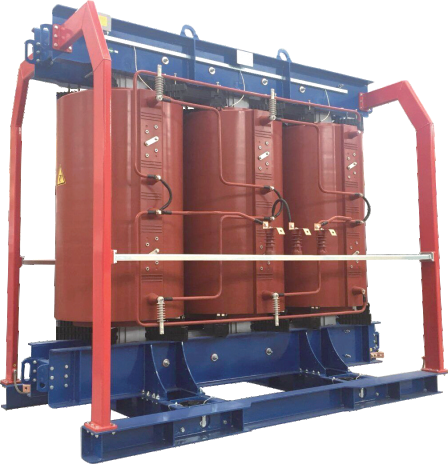

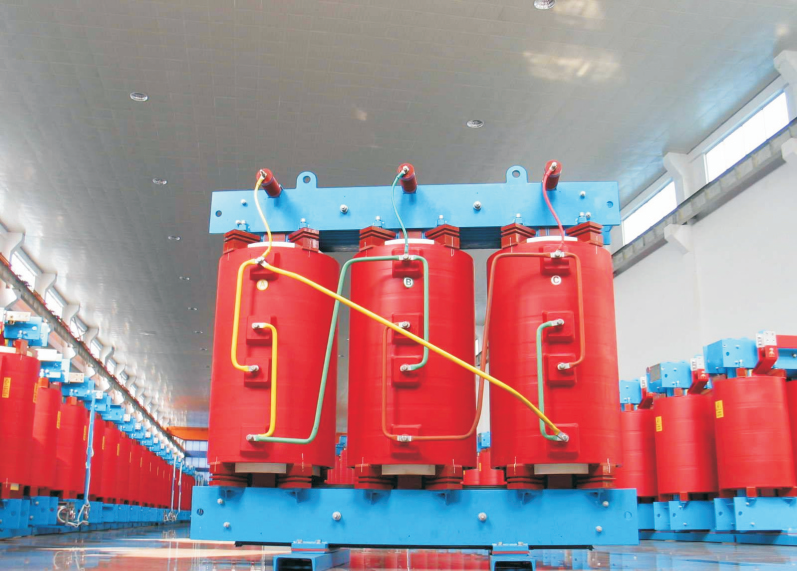

Os transformadores do tipo seco servem como padrão absoluto para espaços comerciais internos. Eles resfriam suas bobinas internas usando ar ambiente em vez de fluidos sujos. Nós nos concentramos neles porque oferecem perfis de segurança superiores. Eles apresentam um risco de incêndio muito baixo, exigido pelos códigos de construção para instalações internas. Eles também garantem conformidade ambiental rigorosa. Você nunca se preocupa com vazamentos de fluido dielétrico tóxico que podem arruinar suas instalações. Além disso, as unidades do tipo seco proporcionam facilidade de manutenção. Os gerentes das instalações simplesmente aspiram as aberturas de ventilação periodicamente.
Especificamos unidades preenchidas com líquido para casos extremos altamente específicos. Você normalmente os vê em subestações externas de alta capacidade. Eles atendem grandes parques industriais ou amplos campi comerciais. Eles usam óleo mineral ou fluidos sintéticos para resfriamento. Isto proporciona capacidade de resfriamento superior e longevidade excepcional sob cargas pesadas. No entanto, requerem infraestruturas de contenção dispendiosas. Se o tanque romper, você precisará de bacias de concreto para evitar a contaminação ambiental.
Comparação: tipo seco vs. preenchido com líquido
Recurso | Tipo seco | Cheio de líquido |
|---|---|---|
Aplicação Primária | Edifícios comerciais internos | Subestações externas / industriais |
Meio de resfriamento | Ar ambiente | Óleo mineral ou fluido sintético |
Risco de incêndio | Muito baixo | Moderado (requer mitigação) |
Necessidades de manutenção | Mínimo (aberturas de limpeza) | Alto (testes de fluidos e verificações de vazamentos) |
Contenção necessária | Nenhum | Bacias/bermas de concreto |
Você deve conectar o ambiente físico às classificações de gabinete NEMA adequadas. O gabinete protege as bobinas internas contra poeira, água e detritos. Para salas elétricas limpas e climatizadas, as classificações NEMA 1 ou 2 funcionam perfeitamente. NEMA 2 fornece proteção básica à prova de gotejamento. Se você instalar a unidade ao ar livre, deverá atualizar o gabinete. NEMA 3R representa o padrão para locais externos. A NEMA 3R também protege unidades colocadas adjacentes a sistemas de sprinklers internos. Ele repele a queda de água e a chuva de forma eficaz.
Suas especificações técnicas não significam nada se você escolher um fornecedor não confiável. A fase de aquisição exige uma verificação rigorosa. Você deve olhar muito além dos parâmetros elétricos básicos.
Nunca compre equipamentos não certificados. Você deve insistir em verificar os padrões de eficiência energética DOE 2016. O Departamento de Energia determina essas regras para reduzir as perdas desperdiçadas do núcleo. As unidades modernas devem cumprir metas rigorosas de eficiência sob cargas parciais. Você também precisa de listagens UL verificadas. Os inspetores elétricos locais procuram as etiquetas UL antes de assinar seu projeto. Finalmente, verifique os protocolos de teste IEEE/ANSI. Esses protocolos provam que a unidade pode sobreviver a curtos-circuitos e picos de tensão.
Os imóveis comerciais priorizam fortemente o espaço locável. Os proprietários de edifícios reduzem as salas elétricas para maximizar a metragem quadrada alugável. Isso cria uma dura realidade de implementação. A unidade selecionada deve caber fisicamente no espaço designado. Ele também deve passar por portas padrão e elevadores de carga durante a instalação. As verificações de peso continuam críticas. Pisos de edifícios mais antigos podem não suportar um enorme bloco de ferro e cobre de 500 kVA. Sempre verifique os desenhos dimensionais antes de emitir um pedido de compra.
A escassez de transformadores continua sendo um gargalo conhecido nos cronogramas de construção comercial moderna. Os compradores devem avaliar os fornecedores com base na disponibilidade real do estoque. Peça aos fornecedores prazos de entrega garantidos por escrito. Uma unidade mais barata não significa nada se chegar com três meses de atraso. Entregas atrasadas paralisam a construção, atrasam mudanças de inquilinos e quebram contratos. Priorize fornecedores que mantenham estoque regional robusto.
Defina as expectativas de garantia padrão no início da discussão. Uma garantia de um ano representa o mínimo. Os fabricantes premium geralmente oferecem cobertura estendida por vários anos. Você também deve pesar o valor do suporte técnico pós-venda. A solução de problemas de instalação pode economizar dias de trabalho do empreiteiro. Um fornecedor responsivo ajuda seus eletricistas a resolver problemas de aterramento ou vibração imediatamente.
A especificação de um transformador requer o equilíbrio de cargas matemáticas rigorosas com realidades práticas de aquisição. Você deve calcular consumos precisos de amplificadores e aplicar fatores de demanda adequados. Em seguida, você alinha esses números com tamanhos comerciais padrão e restrições de área física. Não adivinhe suas margens de capacidade. Evite os perigos do subdimensionamento e o desperdício financeiro do sobredimensionamento pesado.
O próximo passo requer uma ação decisiva. Recomendamos que você revise o diagrama unifilar de sua instalação com um engenheiro elétrico licenciado. Confirme suas tensões primárias e requisitos de carga contínua. Depois de terminar seus cálculos, entre em contato com sua equipe de vendas dedicada. Compartilhe seus números kVA calculados para solicitar uma folha de especificações precisa e um orçamento formal.
R: Uma unidade separada torna-se necessária quando a carga de um edifício excede drasticamente as provisões de serviços públicos padrão. Você também precisa de um quando inquilinos especializados de alta demanda se mudam. Os exemplos incluem inquilinos de manufatura pesada ou grandes data centers. Esses inquilinos exigem isolamento especializado ou tensões reduzidas exclusivas que as alimentações padrão das concessionárias de rua não podem fornecer com segurança.
R: Sim, mas apenas por curtos períodos. As regras da NEC determinam limites térmicos rigorosos com base nos tipos de carga. Cargas contínuas – operando por três ou mais horas – exigem uma margem nominal de capacidade de 125%. Levar uma unidade a 100% da capacidade causa continuamente um acúmulo extremo de calor. Isto destrói o isolamento interno da bobina e corre o risco de falha prematura.
R: O subdimensionamento cria um caos operacional imediato. Você experimentará disjuntores constantemente desarmados devido ao consumo excessivo de corrente. Suas instalações sofrerão graves quedas de tensão, danificando componentes eletrônicos e computadores sensíveis. Em última análise, a sobrecarga constante leva a uma falha térmica crítica. A unidade superaquecerá, destruirá seu isolamento e poderá causar um incêndio nas instalações.
