Projetos elétricos complexos muitas vezes criam questões sobre cabos que uma escolha de catálogo padrão não consegue responder. A classificação de tensão, a carga atual, a rota de instalação, a exposição à umidade, a proteção mecânica, a documentação e o planejamento de entrega afetam se um cabo de alimentação funcionará com segurança quando chegar ao local. Um cabo que parece adequado em uma especificação básica ainda pode causar atrasos se for difícil de puxar, se não for compatível com os acessórios ou se não for construído para o ambiente real.
Obter uma solução personalizada significa transformar as condições do local em um requisito técnico claro antes do início da aquisição. A abordagem correta ajuda as equipes a escolher a construção adequada, evitar especificações excessivas ou insuficientes e solicitar feedback do fornecedor que seja útil além do preço.
Um resumo confiável do cabo começa com o sistema elétrico, não com uma página de catálogo. A equipe do projeto deve confirmar a tensão do sistema, corrente nominal, perfil de carga esperado, condições de curto-circuito, serviço operacional e margem de expansão futura. A tensão afeta o nível de isolamento, os requisitos de teste e a compatibilidade do sistema, enquanto a corrente influencia o tamanho do condutor, o aumento de calor, as perdas e o envelhecimento a longo prazo. Um cabo de alimentação selecionado sem esses detalhes pode parecer aceitável no papel, mas não corresponde ao estresse operacional real.
Os projetos de média tensão precisam de cuidados especiais porque seus requisitos ficam entre a fiação rotineira de baixa tensão e o projeto de transmissão de alta tensão. A IEC 60502-2 especifica requisitos de construção, dimensões e testes para cabos de energia com isolamento sólido extrudado de 6 kV a 30 kV para instalações fixas, como redes de distribuição e instalações industriais. Esse contexto padrão ajuda a explicar por que a classe de tensão deve ser definida claramente antes da discussão da estrutura, dos acessórios e da documentação.
A rota de instalação pode alterar tanto a decisão do cabo quanto a carga elétrica. Uma linha que passa por uma vala de cabos, duto, túnel, bandeja, sistema de suporte, caminho de enterramento direto ou transição interna para externa enfrenta diferentes pressões mecânicas e ambientais. Os espaços de roteamento restritos também afetam o diâmetro do cabo, o raio de curvatura, a tensão de tração e a sequência de instalação. Um cabo de alimentação adequado deve caber tanto física quanto eletricamente na rota.
O mapeamento da rota deve incluir o comprimento total, mudanças de elevação, pontos de viragem, localizações de juntas, direção de extração e espaço disponível para tambores e equipamentos. Rotas longas podem exigir um planejamento cuidadoso do tambor para reduzir juntas desnecessárias, enquanto curvas apertadas podem excluir construções muito rígidas ou pesadas. Se a equipe de instalação não for consultada antecipadamente, a instalação de um cabo tecnicamente correto ainda pode se tornar difícil, lenta ou cara.
O risco ambiental deve ser definido antes da seleção das camadas protetoras. A umidade, as águas subterrâneas, a pressão do solo, o impacto mecânico, a exposição aos raios UV, os produtos químicos, a vibração, os roedores e as expectativas de segurança contra incêndio influenciam a estrutura do cabo. O enterramento direto pode exigir uma proteção mecânica mais forte, enquanto as rotas molhadas ou propensas à água podem exigir uma construção resistente à água em vez de um revestimento externo básico. Em condições adversas, simplesmente aumentar o tamanho do condutor não resolve danos na bainha, entrada de água ou estresse na instalação.
Entrada do projeto | Perguntas para confirmar antes da seleção |
Dados elétricos | Quais são a classificação de tensão, corrente de carga, nível de curto-circuito e necessidades futuras de capacidade? |
Rota de instalação | O cabo passará em valas, dutos, bandejas, túneis, enterramento direto ou condições mistas? |
Riscos ambientais | Há umidade, UV, pressão do solo, exposição a produtos químicos, vibração ou risco de impacto? |
Necessidades de conformidade | Quais requisitos IEC, BS, UL, de projeto ou locais se aplicam? |
Planejamento de entrega | Qual comprimento do tambor, embalagem, cronograma e condições de armazenamento no local são necessários? |

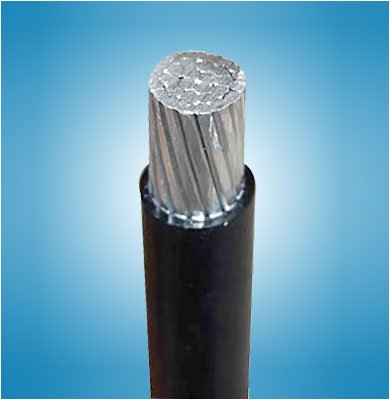

Uma vez claras as condições do projeto, o próximo passo é traduzi-las na construção de cabos. O material condutor é uma das primeiras decisões. O cobre oferece forte condutividade e tamanho compacto, enquanto o alumínio pode reduzir o peso e o custo do material em projetos adequados. A escolha final deve considerar a capacidade de corrente, a queda de tensão, o método de terminação, o manuseio mecânico e a meta orçamentária do projeto.

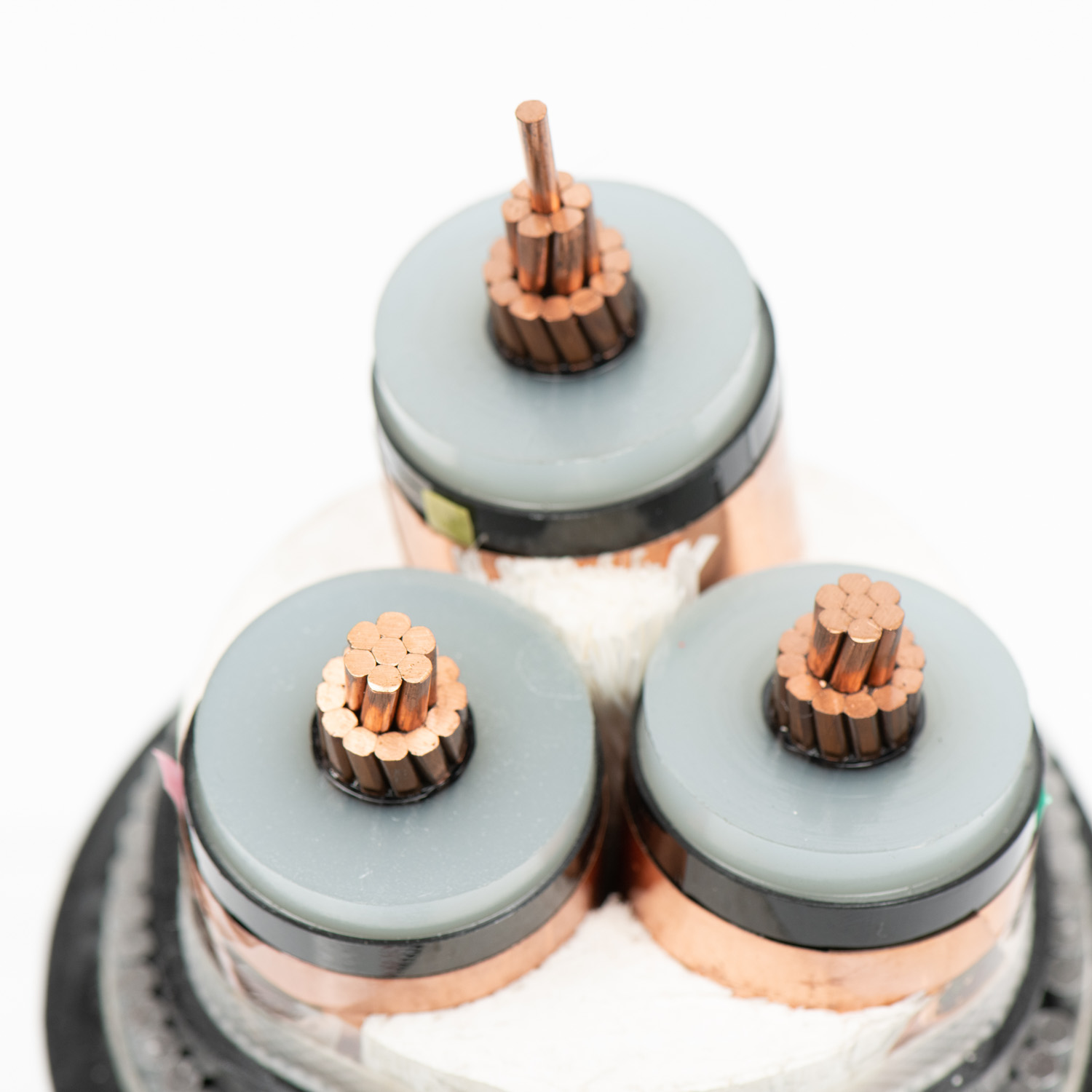

A seleção do isolamento é igualmente importante em um cabo de alimentação de média tensão. O isolamento XLPE é amplamente utilizado na distribuição de média tensão porque oferece forte desempenho dielétrico e boa estabilidade térmica para redes elétricas exigentes. O cabo isolado XLPE de média tensão da 4E Energy combina isolamento XLPE, revestimento externo de PVC, opções de condutor de cobre ou alumínio e uma faixa de tensão de 3,6kV a 35kV. Este tipo de construção é útil quando os engenheiros precisam de opções práticas em vez de um nome vago para o cabo.
A blindagem deve ser tratada como uma decisão orientada para o local. Cabos não blindados podem ser aceitáveis em rotas internas controladas, dutos ou bandejas de cabos protegidas onde o risco de danos mecânicos é baixo. As estruturas blindadas tornam-se mais relevantes onde o cabo pode enfrentar pressão do solo, impacto, condições de enterramento direto ou difícil roteamento industrial. A escolha da proteção deve refletir o caminho de instalação real e não uma preferência geral por cabos mais pesados.
A impermeabilização segue a mesma lógica. Um projeto exposto a águas subterrâneas, valas úmidas, transições externas ou drenagem incerta deve ser revisado quanto à resistência à água e adequação do revestimento. Quando a entrada radial ou longitudinal de água for um risco realista, o projeto do cabo deverá incluir barreiras ou estruturas de proteção que suportem a confiabilidade a longo prazo. A linha de cabos isolados em XLPE de média tensão da 4E Energy inclui fita de aço blindada, fio de aço blindado, revestimento de PE/PVC e construções abrangentes de camada à prova d"água, oferecendo às equipes de projeto diferentes maneiras de combinar as camadas de proteção com as condições do local.
Uma especificação fraca cria riscos óbvios: superaquecimento, tensão no isolamento, envelhecimento prematuro, entrada de água, tempo de inatividade e riscos à segurança. Menos óbvio é o custo da especificação excessiva. Um cabo muito mais pesado, maior ou mais protegido do que o necessário pode aumentar o custo do material, exigir bandejas ou dutos maiores, complicar a tração e retardar a instalação. A melhor solução de cabo de alimentação não é a mais forte disponível; é aquele que corresponde à carga elétrica, às condições do local, ao método de instalação e à expectativa de vida útil com o menor desperdício evitável.
Um fornecedor não pode fornecer feedback útil de engenharia a partir de uma mensagem curta que diz apenas “cotar cabo de média tensão”. A solicitação deve fornecer contexto suficiente para que o fornecedor verifique a construção, sugira alternativas e identifique informações faltantes. Muitas consultas de projetos avançam muito rapidamente em direção ao prazo de entrega, preço ou personalização geral antes que a base técnica esteja clara. Uma investigação mais detalhada ajuda o fornecedor a entender a aplicação real antes do início da cotação.
Prepare estes detalhes antes de solicitar uma solução personalizada de cabo de alimentação:
● Tensão nominal, tensão do sistema, corrente nominal, requisitos de curto-circuito e margem de capacidade futura.
● Material preferido do condutor, número de núcleos, tamanho do condutor, método de instalação, comprimento do percurso e comprimento necessário do tambor.
● Exposição ao solo, água, temperatura, UV, produtos químicos, mecânicos e segurança contra incêndio.
● Padrões exigidos, relatórios de testes, folhas de dados, desenhos, requisitos de embalagem, acessórios, terminações, juntas e cronograma de entrega.
Esta informação não precisa ser perfeita antes da primeira discussão. Um rascunho claro é suficiente para permitir que o fornecedor faça perguntas melhores. Os dados faltantes podem então ser resolvidos antes que a cotação se torne uma especificação final.
O preço só é útil depois que a base técnica estiver estável. Uma boa resposta do fornecedor deve confirmar se a construção do cabo proposta se adapta à rota, ao ambiente operacional, ao método de colocação, aos requisitos de acessórios e às limitações do local. Deve também sinalizar possíveis riscos, tais como tensão de tracção excessiva, selecção inadequada do revestimento, falta de impermeabilização ou incompatibilidade entre o cabo e o método de terminação. A 4E Energy oferece suporte a configurações personalizadas para necessidades específicas do projeto, tornando a revisão de engenharia mais significativa do que solicitar apenas um orçamento padrão.
Uma página de produto pode mostrar recursos básicos, mas projetos complexos precisam de mais do que uma descrição de modelo. O fornecedor deve ser capaz de oferecer suporte à seleção de classe de tensão, comparação de construção, revisão de padrões aplicáveis, preparação de relatórios de teste, folhas de dados, desenhos, informações de embalagem e documentos de aprovação. Para trabalhos de média tensão, a documentação pode afetar a aprovação do consultor, a revisão da concessionária, o desembaraço aduaneiro e a aprovação de compras internas. Um cabo de alimentação que não possa ser documentado adequadamente poderá atrasar o projeto mesmo quando o produto físico for adequado.
O cabo isolado XLPE de média tensão da 4E Energy pode ser fabricado de acordo com os requisitos IEC, BS e UL. Isto é importante quando as equipes de projeto precisam alinhar a seleção de cabos com os requisitos de aprovação, documentos de licitação ou regras elétricas locais. A questão focada no comprador não é se um fornecedor reivindica qualidade em geral. A questão mais forte é se o fornecedor pode fornecer os documentos, desenhos e detalhes técnicos necessários para a fase específica do projeto.
A entrega do cabo deve estar de acordo com o cronograma de construção. O prazo de entrega, a entrega faseada, a embalagem, o tamanho do tambor, a marcação dos cabos, o armazenamento no local e a coordenação com o progresso da instalação afetam a execução. Um cabo entregue muito cedo pode ficar em más condições de armazenamento, enquanto um cabo entregue tarde demais pode atrasar obras civis, instalação de equipamentos ou energização. Comprimentos de tambor que ignoram o planejamento de rotas também podem criar juntas desnecessárias ou problemas de manuseio.
Área de avaliação | O que verificar |
Gama técnica | O fornecedor pode suportar a classe de tensão e a construção necessárias? |
Suporte de personalização | A equipe pode revisar a rota, o ambiente, as camadas de proteção e os acessórios? |
Conhecimento de padrões | Os requisitos IEC, BS, UL ou específicos do projeto são compreendidos? |
Documentação | Estão disponíveis folhas de dados, relatórios, desenhos e detalhes de embalagem? |
Planejamento de entrega | O comprimento do tambor, a embalagem, a marcação e a entrega faseada podem ser coordenados? |
O cabo é apenas uma parte do sistema elétrico. Terminações, juntas, terminais, aterramento, prensa-cabos, interfaces de comutadores, conexões de transformadores, bandejas, dutos e equipamentos de tração devem ser considerados antes da aprovação final. Um cabo de alimentação adequado ainda pode criar problemas no local se os acessórios forem selecionados tardiamente ou se o método de instalação não for compatível com a construção do cabo. A coordenação antecipada ajuda a evitar substituições de última hora que enfraquecem a segurança, a confiabilidade ou o controle do cronograma.
Antes da aprovação da aquisição, a equipe do projeto deve comparar a oferta final com os desenhos, cálculos e condições do local. A revisão deve abranger a classificação de tensão, material do condutor, tamanho do condutor, isolamento, bainha, blindagem, camada impermeável, número de núcleos, padrões aplicáveis, comprimento, embalagem e condições de entrega. Qualquer diferença entre a ficha técnica e os requisitos do projeto deverá ser esclarecida antes da liberação do pedido de compra. Uma especificação personalizada do cabo de alimentação deve ser precisa o suficiente para que as equipes de engenharia, compras e instalação trabalhem com a mesma expectativa.
Uma breve verificação de pré-encomenda pode evitar correções caras posteriormente. Confirme o modelo do cabo, as camadas de construção, os acessórios, os documentos de teste, a marcação, o plano do tambor e o cronograma de entrega. Revise se o cabo proposto pode realmente ser puxado, instalado, terminado, inspecionado e mantido nas condições do local. A aprovação final deverá colmatar lacunas técnicas e não simplesmente autorizar despesas.
O planejamento da instalação deve permanecer parte da seleção do cabo até o final. O raio de curvatura, a rota de tração, a profundidade da vala, o preenchimento do duto, o espaçamento de suporte, o comprimento sobressalente, o acesso para inspeção e o planejamento de reparos podem afetar a confiabilidade a longo prazo. As equipes de manutenção podem precisar de acesso a juntas, terminações, desenhos de rotas e comprimentos extras para futuros trabalhos de reparo. As decisões tomadas antes do pedido geralmente determinam se a instalação será tranquila, atrasada ou revisada repetidamente no local.
Uma decisão personalizada sobre o cabo de alimentação funciona melhor quando os requisitos elétricos, as condições de instalação, as necessidades de proteção, os acessórios e o planejamento de entrega são revisados como um sistema. Especificações claras ajudam as equipes a evitar subdimensionamento, especificações excessivas desnecessárias, instalação difícil e atrasos na aprovação.
East Energy Electrical Engineering Co., Ltd. oferece suporte a projetos elétricos complexos com produtos de cabos de alimentação e opções técnicas relacionadas adequadas a diferentes níveis de tensão, rotas de instalação e ambientes operacionais. Para engenheiros e equipes de compras, o valor prático reside em transformar os detalhes do projeto em uma solução de cabo que seja mais segura de instalar, mais fácil de coordenar e mais confiável em serviço.
R: Confirme a classificação de tensão, corrente de carga, rota de instalação, exposição ambiental, padrões, acessórios e requisitos de entrega antes de escolher a construção do cabo.
R: A tensão afeta o nível de isolamento e as necessidades de teste, enquanto a corrente afeta o tamanho do condutor, o aumento de calor, a queda de tensão e a segurança operacional a longo prazo.
R: O cabo blindado é geralmente considerado para enterramento direto, risco de impacto mecânico, rotas de alta pressão ou ambientes industriais onde a proteção básica da bainha pode não ser suficiente.
R: A rota afeta o raio de curvatura, a tensão de tração, o peso do cabo, o planejamento da junta, o comprimento do tambor e se é necessária proteção adicional durante a instalação.
R: Envie tensão, corrente, preferência de condutor, número do núcleo, comprimento da rota, método de instalação, riscos ambientais, padrões, acessórios, documentos e cronograma de entrega.
R: Combine o cabo com a carga elétrica real, os riscos do local e as condições de instalação, em vez de escolher a opção mais pesada ou mais protegida por padrão.
