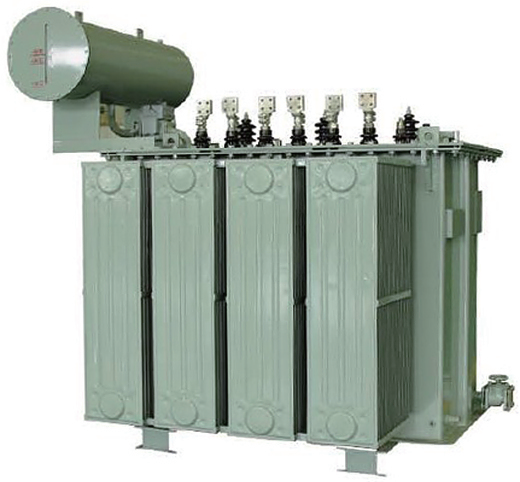

Dimensionar um transformador para distribuição CA padrão é simples. No entanto, dimensionar um para aplicações CC não lineares e de alta corrente apresenta um desafio de engenharia altamente especializado. Os engenheiros devem levar em conta comportamentos elétricos complexos raramente vistos em redes elétricas convencionais. Processos industriais de CC, como eletrólise pesada, operações de fundição e grandes acionamentos de velocidade variável, geram distorções harmônicas severas. Eles também criam polarizações perigosas de tensão CC e perfis de carga altamente dinâmicos.
Essas condições elétricas adversas degradam rapidamente os transformadores de distribuição padrão. Ignorar esses fatores leva a falhas repentinas de isolamento e dispendiosos períodos de inatividade das instalações. Este guia descreve as estruturas essenciais de engenharia e as considerações térmicas necessárias para a confiabilidade a longo prazo. Você aprenderá os padrões exatos de conformidade necessários para especificar com segurança um transformador retificador para cargas CC industriais . Fornecemos insights práticos para garantir o máximo tempo de atividade do processo e evitar falhas térmicas catastróficas em suas operações industriais pesadas.
A mitigação de harmônicos é obrigatória: a seleção precisa requer o cálculo do fator K e a contabilização das perdas por correntes parasitas impulsionadas por topologias de retificador específicas (6 pulsos, 12 pulsos ou 24 pulsos).
A redução de capacidade não é um jogo de adivinhação: a capacidade deve estar estritamente alinhada com os padrões IEEE C57.18.10 ou IEC 61378-1 para evitar a degradação do isolamento.
A topologia dita o projeto: A configuração da fonte de alimentação CC industrial determina diretamente as mudanças de fase do enrolamento e os requisitos de acoplamento necessários.
Os transformadores de potência padrão operam suavemente sob ondas senoidais limpas e lineares de 50 Hz ou 60 Hz. Quando você introduz retificadores industriais no circuito, o cenário elétrico muda drasticamente. Os retificadores consomem corrente em pulsos abruptos e não lineares. Isso altera fundamentalmente a forma como o transformador deve gerenciar o calor e o estresse eletromagnético.
Cargas não lineares criam correntes harmônicas intensas. Estas correntes de alta frequência circulam pelos enrolamentos do transformador juntamente com a frequência fundamental. Os harmônicos não contribuem para o trabalho útil. Em vez disso, eles aumentam exponencialmente as perdas por correntes parasitas dentro do núcleo e dos enrolamentos de cobre. Os transformadores padrão não conseguem dissipar esse calor que se acumula rapidamente. A temperatura interna ultrapassa rapidamente os limites térmicos do isolamento básico, levando à falha prematura do enrolamento. Você deve especificar canais de resfriamento especializados e geometrias de condutores personalizadas para sobreviver a esse calor harmônico.
Os retificadores industriais geralmente vazam uma pequena quantidade de corrente contínua de volta para o lado CA do circuito. Chamamos esse fenômeno de viés DC. A polarização DC causa magnetização assimétrica dentro do núcleo do transformador. Força o núcleo a saturar muito mais cedo durante um meio ciclo da forma de onda CA. A saturação do núcleo aumenta drasticamente a corrente de magnetização. Ele também gera ruído acústico alto, vibração violenta e picos térmicos descontrolados. Um transformador dedicado para sistema retificador utiliza projetos especializados de juntas de núcleo e densidades de fluxo mais baixas para absorver com segurança essa polarização CC sem saturar.
Processos pesados de CC sofrem curtos-circuitos frequentes. Pense em um forno elétrico a arco atingindo uma carga pesada. Esses eventos enviam transientes massivos de alta corrente de volta através do sistema. Os transformadores CA padrão não possuem o suporte mecânico resistente necessário para sobreviver a esses choques repetidos. As forças eletromagnéticas geradas durante esses transientes podem literalmente destruir os enrolamentos padrão. As unidades retificadoras apresentam estruturas de fixação fortemente reforçadas e blocos de enrolamento revestidos com epóxi para manter a integridade estrutural durante condições de falha extremas.
A seleção do equipamento certo requer modelagem matemática rigorosa. Você não pode simplesmente olhar para a classificação em megawatts da sua carga e escolher um transformador kVA correspondente. Você deve avaliar o perfil de carga, o espectro harmônico e a arquitetura do enrolamento simultaneamente.
A primeira etapa envolve definir o ciclo de trabalho operacional exato. Você deve diferenciar entre cargas contínuas básicas e demandas de sobrecarga transitórias. Por exemplo, os sistemas ferroviários de tração pesada utilizam classes de serviço específicas (Classes I, II, III e IV). Cada classe determina quanto tempo o equipamento deve sobreviver a sobrecargas extremas.
Para calcular a capacidade adequada, siga esta sequência:
Determine a carga básica contínua absoluta em quilowatts exigida pelo processo DC.
Identifique a porcentagem máxima de sobrecarga e sua duração exata.
Calcule o kVA fundamental necessário para suportar esse consumo de energia.
Aplique o espectro harmônico calculado para encontrar o kVA equivalente ajustado por harmônicos.
Esta classificação equivalente em kVA representa a verdadeira capacidade térmica que seu transformador deve possuir.
A contagem de pulsos da topologia do seu retificador determina a complexidade do enrolamento do transformador. Configurações de pulso mais altas reduzem efetivamente a Distorção Harmônica Total (THD) na grade primária. No entanto, eles exigem arranjos de enrolamento secundário altamente complexos.
Um sistema básico de 6 pulsos requer um enrolamento primário e secundário padrão. Um sistema de 12 pulsos requer dois enrolamentos secundários. Um secundário deve se conectar em uma configuração estrela, enquanto o outro se conecta em uma configuração delta. Isso cria uma mudança de fase obrigatória de 30 graus entre as duas saídas. Esta mudança de fase cancela os harmônicos de 5ª e 7ª ordem mais prejudiciais. A atualização para sistemas de 24 pulsos requer enrolamentos em zigue-zague complexos para atingir mudanças de fase de 15 graus. Você deve selecionar o grupo de vetores correto, como Dy11d0, para garantir um alinhamento de fase preciso.
O calor destrói o isolamento. A seleção adequada do transformador retificador depende muito da redução térmica precisa. Os engenheiros usam o fator K ou fator harmônico (HF) para quantificar o efeito de aquecimento extra das correntes harmônicas. O fator K influencia diretamente o quanto você deve superdimensionar a capacidade de refrigeração do transformador.
Você deve selecionar sistemas de isolamento robustos, capazes de sobreviver a essas temperaturas elevadas. Os materiais de isolamento Classe F (155°C) e Classe H (180°C) continuam sendo o padrão da indústria para esses ambientes de alto estresse. Nunca use materiais padrão Classe B para aplicações não lineares pesadas.
A impedância determina como o transformador responde às mudanças de carga e aos curtos-circuitos. Você deve equilibrar duas prioridades concorrentes aqui. A baixa impedância proporciona excelente regulação de tensão, mantendo a saída CC estável. A alta impedância limita as correntes destrutivas de curto-circuito durante uma falta.
Ao projetar sistemas multipulsos, a impedância igual entre todos os enrolamentos secundários é absolutamente crítica. Se o enrolamento estrela tiver uma impedância diferente do enrolamento delta, os retificadores não compartilharão a corrente igualmente. Este desequilíbrio força um enrolamento ao superaquecimento enquanto o outro permanece subutilizado.
Diferentes indústrias impõem exigências radicalmente diferentes às suas infra-estruturas energéticas. Você deve adaptar o projeto do transformador às realidades específicas do ambiente operacional.
As instalações de fundição de alumínio e eletrólise de cloro funcionam 24 horas por dia, 365 dias por ano. Eles atraem correntes contínuas ultra-altas. Qualquer interrupção estraga o lote e danifica os equipamentos de produção. O principal critério de sucesso aqui é a confiabilidade extrema sob carga contínua massiva.
Esses processos também exigem uma regulação de tensão incrivelmente precisa à medida que a resistência do banho químico muda. Os engenheiros normalmente integram comutadores de derivação em carga (OLTC) para serviços pesados diretamente no transformador. Isso permite que os operadores ajustem a tensão com precisão sem desligar a fonte de alimentação CC industrial.
As subestações ferroviárias apresentam um desafio completamente diferente. Os trens puxam grandes quantidades de corrente à medida que aceleram. Então, eles descem ou freiam repentinamente, deixando a carga perto de zero. Isso cria perfis de carga erráticos e altamente dinâmicos.
Os transformadores nessas aplicações enfrentam sobrecargas graves e frequentes. Eles também suportam altos choques mecânicos devido a rápidas flutuações de corrente. O sucesso requer reforço estrutural pesado e gerenciamento térmico avançado para dissipar picos repentinos de calor antes da chegada do próximo trem.
Grandes transportadores de mineração e bombas industriais pesadas dependem de enormes acionamentos de velocidade variável. Essas instalações geralmente operam em espaços confinados ou no subsolo. Uma área compacta torna-se uma grande restrição de design. Os engenheiros frequentemente implantam projetos de múltiplos enrolamentos de 18 ou 24 pulsos para esses VSDs. Essas configurações de pulso alto cancelam inerentemente os harmônicos. Isso permite que os operadores de mineração cumpram os limites rígidos de harmônicas da rede IEEE 519 sem instalar volumosos bancos de filtros de harmônicas externos.
A dissipação do calor determina efetivamente a vida útil do seu equipamento. Você deve combinar a tecnologia de resfriamento com o ambiente físico e a infraestrutura disponível das instalações.
Você deve avaliar cuidadosamente o ambiente de instalação antes de selecionar a tecnologia principal.
Os transformadores de resina fundida do tipo seco oferecem segurança excepcional. Eles não usam líquidos inflamáveis. Isso os torna ideais para instalações internas, gabinetes VSD apertados e zonas rigorosamente restritas a incêndio. No entanto, se você instalá-los em ambientes de mineração empoeirados, deverá especificar gabinetes robustos com classificação IP para evitar que poeira condutiva prenda as bobinas expostas.
Os transformadores cheios de líquido continuam obrigatórios para aplicações de kVA ultra-alto, como grandes operações de fundição. Líquidos como óleo mineral, silicone ou ésteres sintéticos proporcionam dissipação térmica superior. Eles podem absorver cargas contínuas extremas muito melhor do que unidades do tipo seco. Eles normalmente ficam ao ar livre devido a requisitos de espaço e segurança contra incêndio.
Método de resfriamento | Descrição | Melhor cenário de aplicação | Requisito de manutenção |
|---|---|---|---|
ONAN (Óleo Natural Ar Natural) | Depende da convecção natural do óleo e do ar ambiente. | Instalações externas padrão com cargas contínuas moderadas. | Baixo. Sem peças móveis. |
ONAF (Óleo Natural Ar Forçado) | Usa ventiladores de resfriamento para empurrar o ar pelos radiadores. | Sistemas que requerem capacidade extra de pico de carga durante os meses de verão. | Moderado. Os motores dos ventiladores requerem inspeção. |
OFWF (Óleo Forçado Água Forçada) | Usa bombas para mover o óleo através de um trocador de calor de água dedicado. | Instalações de fundição internas confinadas com circuitos de água gelada de alta capacidade. | Alto. Requer gerenciamento da qualidade da água e manutenção da bomba. |
Você deve planejar cuidadosamente como o transformador se conecta ao gabinete do retificador. Barramentos de cobre pesados transmitem milhares de amperes. Esses barramentos não podem contornar obstáculos facilmente. Você deve especificar os locais exatos de terminação durante a fase de projeto. Determine se o equipamento requer terminações superior, inferior ou lateral. O alinhamento perfeito dos barramentos entre o transformador e o gabinete do retificador minimiza a resistência, reduz o tempo de instalação e evita esforços mecânicos nos pontos de conexão.
Verificar o desempenho antes do envio do equipamento é a única maneira de garantir a confiabilidade em campo. Nunca aceite relatórios de teste padrão de transformadores CA para aplicações CC pesadas.
Você deve verificar o cumprimento estrito dos padrões internacionais. Na América do Norte, o IEEE C57.18.10 descreve as práticas exatas para transformadores retificadores de potência semicondutores. Globalmente, a IEC 61378-1 rege esses projetos. Estas normas determinam margens de segurança específicas, aumentos de temperatura aceitáveis e técnicas de construção obrigatórias. A aplicação desses padrões garante que o fabricante compreenda a natureza severa das cargas não lineares.
Os testes de rotina padrão não revelarão vulnerabilidades harmônicas. Você deverá exigir protocolos de testes especializados durante o Teste de Aceitação de Fábrica.
Testes de aumento de temperatura harmônica: O fabricante deve simular o espectro real da corrente harmônica. Eles devem provar que o transformador permanece dentro de sua classe de temperatura durante o processamento de cargas não lineares simuladas.
Verificação de resistência a curto-circuito: O projeto deve demonstrar matematicamente ou fisicamente que pode sobreviver a correntes máximas de falta sem deformação mecânica.
Testes de Tensão Aplicada e Induzida: Esses testes levam o sistema de isolamento além dos limites normais. Eles verificam se a rigidez dielétrica pode lidar com picos de tensão transitórios gerados pelas ações de comutação do retificador.
Selecionar um transformador retificador requer muito mais esforço do que dimensionar um equipamento de distribuição padrão. Você deve ultrapassar as classificações básicas de kVA e analisar profundamente o perfil harmônico do seu processo. Compreender seus ciclos de trabalho específicos e contagens de pulsos do retificador ditará a arquitetura interna do transformador. Ignorar estes fatores garante degradação térmica prematura e falha operacional.
Para garantir o sucesso, finalize primeiro a topologia exata do retificador e o espectro harmônico. Não adivinhe esses parâmetros. Depois de definir a carga, entre em contato diretamente com um fabricante especializado de transformadores. Forneça a eles seu perfil de carga completo, restrições ambientais e especificações de ciclo de trabalho. Esta abordagem proativa de engenharia garante confiabilidade a longo prazo e protege seus processos industriais críticos.
R: A redução da classificação depende do cálculo do fator K nos EUA ou do fator K na Europa. Esta fórmula matemática pondera as correntes harmônicas com base em suas frequências específicas. Ele determina a quantidade exata de calor adicional gerado pelas perdas por correntes parasitas. Você então usa esse fator para superdimensionar corretamente a capacidade térmica do transformador.
R: Os transformadores retificadores utilizam condutores mais pesados de cobre ou alumínio. Eles apresentam geometrias especializadas de enrolamento de mudança de fase e contraventamento de núcleo fortemente reforçado. Essas atualizações permitem que eles lidem com segurança com harmônicos CC severos, polarização de tensão CC e sobrecargas transitórias frequentes de alta corrente sem superaquecimento ou quebra física.
R: Números de pulso mais altos cancelam ativamente os harmônicos de ordem inferior diretamente no nível do enrolamento. Por exemplo, um sistema de 12 pulsos elimina os destrutivos 5º e 7º harmônicos. Isto evita que a poluição harmónica grave atinja a rede principal, satisfaz as rigorosas regras de conformidade IEEE 519 e elimina a necessidade de filtros harmónicos externos grandes e dispendiosos.
R: Sim. Os fabricantes normalmente instalam uma blindagem eletrostática entre os enrolamentos primário e secundário. Esta blindagem aterrada atenua significativamente o ruído de modo comum de alta frequência. Ele também bloqueia perigosos picos de tensão transitórios gerados pela comutação rápida de diodos retificadores ou tiristores, protegendo com sucesso a rede elétrica a montante.
