Os empreendimentos residenciais exigem soluções de distribuição de energia que equilibrem altas cargas elétricas contra limites espaciais rígidos. As subestações tradicionais construídas civilmente muitas vezes não conseguem atender às restrições ambientais modernas. Consequentemente, os desenvolvedores e engenheiros elétricos estão migrando para a subestação transformadora pré-fabricada . Essa transição minimiza o extenso trabalho no local, reduz a área ocupada geral e acelera significativamente os prazos de comissionamento do projeto.
A especificação deste equipamento requer ir muito além dos cálculos básicos de carga elétrica. Você deve avaliar cuidadosamente a durabilidade do gabinete, o desempenho acústico e a conformidade com os regulamentos de rede locais. Este guia o ajudará a navegar pelos parâmetros técnicos críticos sem problemas. Mostraremos como avaliar diferentes tipologias de subestações para atender perfis específicos de vizinhança. Você aprenderá etapas práticas para mitigar riscos e garantir a integração segura em comunidades residenciais modernas.
Espaço e velocidade: uma subestação transformadora compacta reduz os prazos de instalação em até 50% em comparação com alternativas tradicionais de construção civil.
Tipologia de design: A escolha entre os estilos europeu (quiosque) e americano (montado em almofada) determina sua pegada, acesso para manutenção e integração estética.
Especificações críticas: A especificação precisa exige o equilíbrio das classificações KVA com gerenciamento térmico e limites acústicos para áreas residenciais de alta densidade.
Conformidade e Risco: A adesão rigorosa aos padrões IEC/IEEE, juntamente com os códigos locais de incêndio e ambientais, não é negociável para implantações residenciais.
O planejamento residencial moderno impõe severas limitações espaciais à infraestrutura de serviços públicos. Os imóveis são altamente valiosos. Os desenvolvedores não podem sacrificar facilmente grandes terrenos por equipamentos elétricos extensos. Uma subestação transformadora compacta resolve esse dilema diretamente. Estas unidades pré-fabricadas requerem uma fração do espaço exigido pelas estruturas convencionais de tijolo e argamassa. Você pode integrá-los facilmente em servidões estreitas, cantos de parques ou cofres subterrâneos.
A velocidade de implantação representa outra grande vantagem. A construção tradicional acontece sequencialmente. Você constrói a fundação, ergue as paredes, instala o painel e depois conecta o sistema. Soluções pré-fabricadas permitem fluxos de trabalho paralelos. Os empreiteiros civis preparam a fundação do local. Simultaneamente, o fabricante monta os componentes internos em um ambiente de fábrica controlado. Assim que a fundação estiver curada, a unidade chega ao local pronta para conexão imediata.
A padronização reduz ainda mais os riscos do projeto. Os ambientes de fábrica oferecem controle de qualidade superior. Os fabricantes realizam testes abrangentes de aceitação de fábrica (FAT) antes da entrega. Este teste elimina variáveis de comissionamento no local. Você enfrenta menos atrasos, reduz erros humanos e garante desempenho elétrico consistente desde o primeiro dia.
Considere estes principais benefícios de implantação:
Terreno utilizável maximizado para zoneamento residencial.
Eliminados atrasos na construção relacionados ao clima.
Aderência garantida a rigorosos controles de qualidade em nível de fábrica.
Processos simplificados de aprovação de serviços públicos por meio de projetos padronizados.
Os engenheiros geralmente classificam essas unidades em dois estilos arquitetônicos dominantes. Sua escolha determina a pegada física, as margens de segurança operacional e o impacto visual.

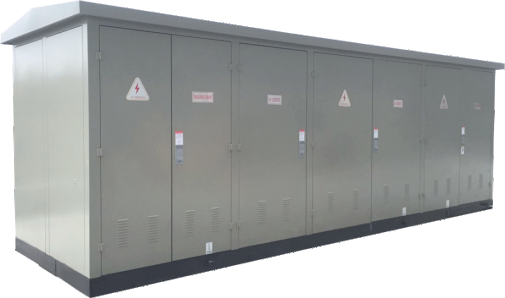

Os quiosques de estilo europeu apresentam compartimentos internos completamente segregados. Eles abrigam o quadro de distribuição de média tensão (MT), os painéis de baixa tensão (BT) e o transformador em seções distintas e isoladas. O pessoal de manutenção pode acessar um compartimento com segurança enquanto mantém os outros trancados.
Essas unidades são melhores para projetos residenciais urbanos de alta densidade. Eles fornecem altas barreiras de segurança física. A abordagem compartimentada evita totalmente o acesso não autorizado a componentes ativos. No entanto, eles apresentam certas compensações. Eles ocupam um espaço um pouco maior do que as alternativas montadas em almofada. O estilo total do gabinete também exige um gerenciamento térmico cuidadoso. Você deve garantir o dimensionamento adequado das venezianas para evitar o superaquecimento do transformador durante os picos de carga do verão.
As unidades de estilo americano utilizam uma filosofia de design integrada. O transformador e o conjunto de manobra necessário compartilham um invólucro único e robusto. Este design minimiza significativamente as dimensões externas.
Os modelos montados em almofada são ideais para zonas residenciais suburbanas. Sua estética discreta combina facilmente com paisagismo ou cercas decorativas. A principal compensação envolve segurança de manutenção. A abertura do gabinete principal expõe vários componentes simultaneamente. As concessionárias devem exigir zonas livres específicas ao redor da unidade para acesso operacional seguro.
Comparação de tipologia de subestação
Recurso | Estilo Europeu (Quiosque) | Estilo americano (montado em almofada) |
|---|---|---|
Layout Interno | Compartimentos segregados | Habitação partilhada integrada |
Tamanho da pegada | Moderado a grande | Altamente compacto |
Cenário Ideal | Bairros urbanos densos | Espaços abertos suburbanos |
Acesso de manutenção | Isolado e altamente controlado | Requer zonas livres mais amplas |
A especificação do hardware interno requer atenção rigorosa às demandas de energia localizadas e às condições ambientais.
Você deve determinar a classificação exata de kVA com base em previsões precisas de carga residencial. As cargas residenciais modernas parecem muito diferentes do que eram há uma década. Os sistemas HVAC de alta capacidade e a infraestrutura de carregamento rápido de veículos elétricos criam picos significativos de demanda. Analise essas cargas simultâneas com cuidado. No entanto, evite dimensionamento excessivo. Unidades extremamente superdimensionadas operam de forma ineficiente em cargas baixas, gerando perdas inaceitáveis sem carga.
Especifique seus requisitos de MT de entrada e BT de saída perfeitamente alinhados aos padrões da rede de serviços públicos locais. Para a maioria das redes de distribuição residenciais, o grupo vetorial Dyn11 continua sendo a escolha padrão. Ele equilibra efetivamente cargas residenciais monofásicas desiguais em toda a rede trifásica. Ele também isola harmônicos triplos prejudiciais gerados por eletrônicos domésticos modernos.
Avalie os materiais do seu gabinete com base no ambiente de instalação específico. Projetos interiores padrão normalmente utilizam aço galvanizado tratado com revestimento em pó anticorrosivo. Se o seu local estiver próximo a zonas costeiras, atualize as especificações. O ar carregado de sal deteriora o aço rapidamente. Em vez disso, especifique alumínio de qualidade marítima ou plásticos reforçados com fibra de vidro.
A proteção contra entrada requer um equilíbrio delicado. Você deve especificar classificações IP corretas (por exemplo, IP54 ou IP55) para proteger painéis sensíveis de MT/BT contra poeira e chuva torrencial. No entanto, o compartimento do transformador necessita de fluxo de ar adequado. A vedação excessiva do invólucro sufoca a ventilação do transformador, levando a um superaquecimento catastrófico. Separe as zonas IP internamente, se necessário.
O detalhamento do tipo interno de transformador residencial determina seu perfil de risco de incêndio. Os transformadores imersos em óleo oferecem excelente eficiência de resfriamento e durabilidade externa. Eles lidam com choques térmicos excepcionalmente bem. Por outro lado, os transformadores do tipo seco em resina fundida eliminam totalmente os riscos de vazamento de óleo. Eles são inerentemente autoextinguíveis. Especifique unidades do tipo seco sempre que posicionar equipamentos dentro de porões residenciais ou imediatamente adjacentes a estruturas habitáveis.
A aceitação da comunidade depende muito de quão bem a sua unidade específica gerencia fatores incômodos e riscos de segurança.
O zumbido do transformador gera reclamações persistentes de ruído em bairros tranquilos. Você deve especificar os limites máximos permitidos de decibéis (dB) durante a aquisição. Exija que o fabricante instale almofadas de amortecimento de vibração de alta densidade abaixo do núcleo do transformador. Além disso, estipule persianas de atenuação de som no gabinete. Essas aberturas personalizadas permitem que o ar de resfriamento flua livremente enquanto retém ondas acústicas de baixa frequência dentro da caixa.
Se você especificar unidades abastecidas com óleo, a proteção ambiental não será negociável. Estipular a inclusão de bacias integradas de captação de petróleo, comumente conhecidas como diques. Esse recurso captura vazamentos acidentais instantaneamente, evitando a contaminação catastrófica do solo ou das águas subterrâneas. Além disso, avalie as opções de painéis de média tensão sem SF6. As regulamentações ambientais emergentes a nível mundial visam eliminar gradualmente o gás SF6 devido ao seu imenso potencial de aquecimento global. A utilização de painéis de ar seco ou dielétrico sólido prepara sua instalação para o futuro.
As subestações residenciais ficam próximas ao tráfego de pedestres e crianças brincando. A segurança física requer atenção rigorosa. Especifique mecanismos de travamento à prova de violação em todas as portas de acesso. Exija um projeto sem fixadores externos expostos, evitando a desmontagem não autorizada por vândalos. Por fim, aplique revestimentos em pó anti-graffiti. Esta especificação simples garante que os municípios possam limpar facilmente as unidades vandalizadas, integrando-as de forma segura no ambiente comunitário.
Mesmo as melhores especificações falham se a execução do local e a seleção do fornecedor não forem rigorosas.
O detalhamento preciso dos requisitos de engenharia civil garante a entrega perfeita do equipamento. A fundação física deve ser concluída muito antes da chegada da unidade. Especifique dimensões precisas do pedestal de concreto com base nos desenhos do fabricante. Certifique-se de que os empreiteiros civis concluam com precisão todas as valas necessárias para cabos. As grades de aterramento devem ser instaladas, testadas e verificadas para atender aos limites de potencial de passo e toque antes do gabinete pousar na base.
A aquisição de equipamentos elétricos pesados exige uma avaliação minuciosa dos fabricantes. Não confie apenas em folhetos de marketing. Selecionar fabricantes com base em certificados de teste de tipo verificáveis de laboratórios independentes. Insista na documentação que comprove a conformidade com a IEC 62271-202 ou padrões IEEE equivalentes. Esses testes verificam se o gabinete pode suportar arcos elétricos internos com segurança, sem colocar em risco os pedestres próximos.
Exija procedimentos transparentes de testes de aceitação de fábrica (FAT). Você precisa de documentação clara mostrando que a unidade passou nos testes dialéticos e nas verificações funcionais antes do envio. Por fim, avalie suas redes locais de suporte pós-venda. Um ativo de 30 anos requer acesso confiável a peças de reposição e técnicos de serviço regionais.
Especificar uma subestação pré-fabricada é um exercício complexo. Você deve equilibrar as demandas agressivas de carga elétrica com as rígidas restrições espaciais, ambientais e cívicas. Ao compreender as tipologias regionais, os limites de materiais e os padrões de segurança, você pode adquirir uma unidade que se integra perfeitamente a qualquer ambiente residencial.
Próximas etapas:
Finalize seus perfis de carga abrangentes, levando em consideração futuros picos de carregamento de VE.
Conduza uma auditoria completa das restrições do local com foco nos limites acústicos e na pegada física.
Determine as classificações IP do gabinete exigidas e os requisitos ambientais locais de materiais.
Solicite desenhos detalhados do arranjo geral (GA) dos fabricantes selecionados para aprovação preliminar da concessionária.
R: Normalmente de 25 a 30 anos. Essa vida útil depende fortemente da manutenção de rotina do gabinete, da regulação consistente da temperatura interna e de fatores ambientais locais, como salinidade costeira ou umidade extrema.
R: Os modelos do tipo seco oferecem segurança superior contra incêndio e apresentam risco zero de vazamento, tornando-os ideais para espaços internos ou altamente confinados. As unidades imersas em óleo são geralmente mais econômicas e mais adequadas para instalações externas expostas ao clima.
R: Você deve exigir a certificação IEC 62271-202 para a montagem completa da subestação pré-fabricada. Além disso, certifique-se de que os padrões IEC ou IEEE específicos sejam atendidos para os painéis internos do painel e para o próprio transformador.
R: Os fabricantes enfrentam esses desafios por meio de classificações IP otimizadas, aquecedores internos anticondensação e tratamentos de superfície especializados. Essas atualizações protegem o sistema em ambientes de alta umidade, costeiros ou de temperaturas extremas.
