Engenheiros elétricos, gerentes de instalações e desenvolvedores muitas vezes enfrentam um dilema crítico. Você deve finalizar cuidadosamente os sistemas de distribuição de energia externa. A seleção do equipamento certo determina o sucesso do projeto a longo prazo. Ambas as soluções primárias reduzem efetivamente a tensão para consumo do usuário final. No entanto, diferem fundamentalmente nos níveis de integração, nas pegadas físicas e nas capacidades de proteção interna. Fazer a escolha errada leva facilmente a problemas rigorosos de conformidade com a pegada. Também pode resultar em comprometimento da segurança do local ou em graves gargalos operacionais. Projetamos esta comparação objetiva e focada em engenharia para simplificar sua decisão. Nosso objetivo é ajudar os especificadores a alinhar perfeitamente as capacidades dos equipamentos. Combinamos esses recursos com as demandas específicas de carga do projeto e com as realidades do local. Você entenderá exatamente qual arquitetura se adapta melhor ao seu ambiente único. Exploraremos arquiteturas principais, limites de carga e requisitos de instalação física. Isso garante que seu projeto final atenda perfeitamente a todos os padrões de utilidade.
Integração: Um transformador montado em bloco é principalmente uma unidade abaixadora autônoma, enquanto uma subestação compacta integra o transformador, o painel de distribuição de média tensão (MT) e a distribuição de baixa tensão (BT) em um único invólucro projetado.
Custo versus Capacidade: As unidades montadas em almofada oferecem menor Capex inicial e ocupam menos espaço para cargas padrão. Subestações compactas fornecem proteção, comutação e medição avançadas para locais complexos ou de alta capacidade (por exemplo, próximos de 5 MVA).
Conformidade: O planejamento urbano, as regulamentações de serviços públicos locais e as autorizações de segurança do local muitas vezes ditarão a escolha final, independentemente do orçamento básico.
Você pode definir esta unidade como um nó de distribuição externo localizado. Ele fica dentro de um gabinete de metal aterrado e inviolável. Um transformador montado em bloco é excelente em aplicações independentes. Você normalmente o usa para reduzir diretamente a tensão da rede elétrica. Atende edifícios comerciais únicos, loteamentos residenciais ou dependências industriais localizadas.
Os componentes principais permanecem simples. Você encontrará um conjunto de núcleo e bobina dentro. Óleo mineral ou fluido dielétrico natural normalmente submerge essas partes ativas. O projeto inclui fusíveis primários básicos, como fusíveis tipo baioneta. Ele também possui conexões secundárias básicas. Não contém painéis de disjuntores extensos ou infraestrutura de medição avançada. Você deve alojar esses componentes secundários em outro lugar. Freqüentemente, você os coloca dentro da sala elétrica do prédio principal.
Melhores Práticas: Sempre verifique se sua concessionária padroniza a construção frontal. Os designs frontais escondem todas as peças primárias energizadas atrás de conectores isolados. Isso fornece uma camada crucial de segurança do operador.

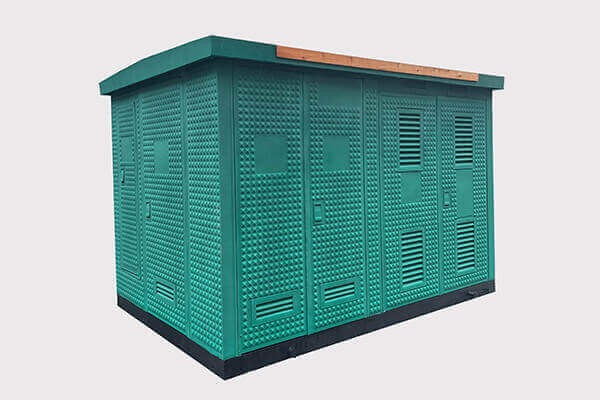

Uma subestação compacta representa uma solução totalmente integrada e montada em fábrica. É composto por três compartimentos internos distintos. Primeiro, ele abriga painéis de média tensão (MT). Em segundo lugar, contém o transformador principal. Este transformador pode ser preenchido com óleo ou uma unidade do tipo seco. Finalmente, inclui um quadro de distribuição ou painel de distribuição de baixa tensão (BT).
Esta unidade atua como um nó de controle altamente localizado. Ele isola falhas perfeitamente. Ele oferece recursos avançados de comutação. Você pode integrar a medição digital diretamente no gabinete. A principal vantagem é a consolidação. Você elimina a necessidade de gabinetes de MT upstream separados. Você também elimina a necessidade de painéis de distribuição de BT a jusante ao ar livre. A fábrica projeta tudo para trabalhar em conjunto. Isso garante classificações de resistência a curto-circuitos testadas em todo o conjunto.
É fundamental adequar o equipamento às demandas reais de energia. Você também deve levar em conta a escalabilidade de carga futura. Cada instalação requer uma abordagem personalizada. A falta de engenharia restringe seu crescimento operacional. O excesso de engenharia prende desnecessariamente capital valioso.
Os limites padrão montados em almofadas adaptam-se perfeitamente a cargas simples. Os fabricantes constroem unidades individuais de alta capacidade. No entanto, empurrar um único pad-mount em direção ao limite de 5 MVA introduz complicações graves. Você deve gerenciar enormes pacotes de cabeamento secundário. As classificações de corrente de falta simétrica aumentam rapidamente. O gerenciamento térmico torna-se altamente complexo. Empurrar correntes extremas através de um transformador de distribuição externo independente geralmente requer alimentações secundárias paralelas. A terminação de vários cabos de bitola pesada em um gabinete padrão é notoriamente difícil.
Soluções integradas oferecem vantagens distintas para capacidades pesadas. Eles são adequados para cargas industriais pesadas, instalações com vários locatários e redes de energia renovável. O conjunto de manobra de MT integrado permite um manuseio muito mais seguro de altas correntes de falta. Você pode utilizar uma unidade principal de anel (RMU) para comutação primária. No lado secundário, a divisão da carga torna-se fácil. O compartimento interno de BT abriga vários disjuntores de saída. Você distribui energia diretamente para diferentes alas da instalação. Você evita encaminhar dutos de ônibus enormes e singulares para o seu prédio. Esta divisão modular de energia aumenta a confiabilidade geral do sistema.
Erro comum: não calcular as futuras cargas de carregamento de veículos elétricos (EV). Sempre deixe um buffer de capacidade de 20 a 30% em seus nós de distribuição. Adicionar uma unidade completamente nova posteriormente interrompe significativamente as operações do site.
A avaliação do espaço desempenha um papel importante na seleção de equipamentos. Contratempos urbanos e regras discretas de paisagismo regem estritamente as instalações externas. Você deve analisar cuidadosamente sua pegada física disponível.
As unidades pad-mounted padrão são geralmente muito mais compactas. Eles possuem um perfil físico mínimo. Eles se escondem facilmente atrás de telas de paisagismo padrão. Eles se encaixam perfeitamente em contratempos urbanos apertados. Seu tamanho menor os torna visualmente discretos.
As realidades de instalação diferem bastante entre as duas tecnologias. Uma unidade padrão requer uma base de concreto relativamente simples. Você precisa de valas básicas para alimentações primárias e secundárias subterrâneas. Você deve respeitar rigorosamente os raios de folga. Os códigos de incêndio determinam distâncias específicas das portas, janelas e entradas de ventilação do edifício.
As subestações integradas requerem uma fundação significativamente maior. A base de concreto costuma ser fortemente reforçada. Deve suportar o peso combinado de três compartimentos distintos. No entanto, você deve ver isso de forma holística. A comutação integrada de MT e BT elimina salas elétricas separadas em ambientes internos. Ele também elimina a necessidade de painéis secundários para painéis externos. Essa consolidação geralmente economiza espaço geral do site. Você recupera metragem quadrada interna premium para operações comerciais primárias.
Existem riscos de implementação para ambos os sistemas. Você deve levar em conta o acesso de veículos utilitários locais. Os caminhões-guindaste precisam de raios de viragem claros para futuras operações de substituição. Você também deve navegar pelos regulamentos de contenção de derramamentos de óleo. Os códigos locais podem exigir poços de retenção especializados abaixo da fundação de concreto.
Tabela 1: Comparação Física e de Instalação
Recurso | Unidade montada em almofada | Subestação Integrada |
|---|---|---|
Pegada Física | Compacto e discreto | Carcaça grande e alongada |
Requisitos de Fundação | Almofada de concreto padrão | Almofada fortemente reforçada, possível base de cabos |
Raios de folga | Regras rigorosas de proximidade aos edifícios | Flexível, muitas vezes atua como um nó independente |
Feeds subterrâneos | Valas diretas simples | Valas complexas para múltiplos circuitos de saída de BT |
Espaço interno economizado | Mínimo (requer painéis BT internos) | Máximo (distribuição de BT tratada ao ar livre) |
A segurança do gabinete impede o acesso público não autorizado. Ambas as soluções apresentam designs externos à prova de violação. Eles utilizam aço de alto calibre. Eles apresentam dobradiças ocultas e mecanismos de travamento penta-cabeça. Eles protegem o público de forma eficaz contra tensões letais.
As soluções integradas oferecem compartimentos exclusivamente isolados. Essa compartimentação melhora enormemente a segurança do operador. O pessoal de manutenção pode abrir e acessar o painel de baixa tensão com segurança. Eles permanecem completamente separados da seção MT. Eles nunca se expõem diretamente ao tanque do transformador principal. Este isolamento agiliza as tarefas de manutenção de rotina. Ele reduz os níveis necessários de equipamento de proteção individual (EPI) para reinicializações simples do disjuntor de BT.
Contenção de arco elétrico: Os invólucros integrados normalmente oferecem mitigação superior de falhas internas. As divisórias metálicas direcionam a energia explosiva do arco para longe dos operadores. Abas de teto especializadas ou aberturas de ventilação traseiras liberam a pressão com segurança.
Segurança de comutação: Você pode incorporar chaves MT motorizadas. Os operadores podem realizar a comutação primária remotamente. Isso elimina a interação manual durante transferências de carga dinâmica.
Isolamento de falhas: Relés de proteção dedicados monitoram continuamente a integridade do sistema. Eles desarmam disjuntores individuais instantaneamente ao detectar desequilíbrios de fase ou curtos-circuitos.
A conformidade ambiental influencia profundamente o planeamento urbano. Unidades cheias de fluido sempre apresentam risco teórico de vazamento. Você deve aderir às diretrizes rígidas da Agência de Proteção Ambiental (EPA). Os centros urbanos restringem frequentemente grandes volumes de óleo mineral perto dos cursos de água.
Unidades integradas resolvem isso com elegância. Eles podem utilizar transformadores do tipo seco de resina fundida internamente. Isto elimina completamente os riscos de derramamento de óleo. Você evita construir diques de contenção de concreto caros. A integração do tipo seco funciona perfeitamente em áreas ambientalmente sensíveis. Ele também se adapta perfeitamente a locais urbanos de alta densidade. Basta ventilar adequadamente a caixa para gerenciar a dissipação de calor.
Você deve adotar uma estrutura de avaliação estruturada. Decidir entre um transformador montado em bloco e uma subestação compacta requer eliminação lógica. Recomendamos o uso de uma árvore de decisão clara. Isso alinha os parâmetros específicos do projeto com o tipo de equipamento correto.
Avalie o tipo de carga: sua carga é simples? É normalmente inferior a 2,5 a 3 MVA? Se sim, incline-se para um pad-mount padrão. Você gerencia uma instalação industrial pesada ou uma fazenda solar? Cargas pesadas favorecem subestações integradas.
Localize a proteção a jusante: Você está colocando o quadro principal de distribuição de BT dentro do edifício? Se sim, uma unidade padrão é suficiente. Você precisa economizar espaço interno? Mantenha toda a distribuição primária de BT ao ar livre usando uma unidade integrada.
Avalie as necessidades de comutação de MT: sua concessionária local cuida de toda a comutação upstream? Uma unidade abaixadora básica funciona bem. Você precisa de comutação anel-principal complexa? Uma solução integrada fornece internamente a RMU necessária.
Verifique as regras ambientais: Você está perto de uma bacia hidrográfica protegida? Os códigos locais proíbem equipamentos cheios de óleo? Escolha uma unidade integrada que aloje um núcleo do tipo seco.
Suas próximas ações devem incluir a auditoria dos padrões locais de serviços públicos. As concessionárias frequentemente exigem uma tecnologia específica em detrimento de outra. Você também deve calcular perfis de carga exatos. Revise seus diagramas unifilares cuidadosamente. Por fim, avalie as restrições de base do seu site. Uma pesquisa geotécnica confirma se o seu solo suporta placas de concreto fortemente armado.
A escolha do equipamento ideal protege a infraestrutura de suas instalações. Garante tempo de atividade operacional contínuo. Simplifica significativamente a manutenção futura. Você protege seu pessoal de ambientes elétricos perigosos.
A escolha entre estes dois métodos de distribuição raramente é uma simples preferência. É ditado pela densidade de carga, requisitos de segurança e infraestrutura do local. As unidades padrão são excelentes em aplicações simples e de baixo impacto. Soluções integradas dominam redes industriais complexas e de alta capacidade. Eles oferecem segurança incomparável por meio da compartimentação física.
Lembre-se desta âncora de credibilidade crucial: o excesso de engenharia leva ao desperdício de capital. Por outro lado, a falta de engenharia leva a riscos imediatos de segurança e graves gargalos operacionais. Você deve encontrar o equilíbrio perfeito com base em seus dados de carga específicos. Avalie cuidadosamente suas restrições ambientais.
Solicitamos que você consulte antecipadamente um engenheiro de projeto elétrico licenciado. Entre em contato com sua equipe técnica de vendas imediatamente. Forneça a eles seus diagramas unifilares (SLD) e planos civis do local. Uma avaliação precisa garante que você solicite exatamente o equipamento que seu projeto exige. Proteja sua estratégia de distribuição de energia hoje mesmo.
R: Sim. Os engenheiros frequentemente especificam núcleos do tipo seco para áreas ambientalmente sensíveis. Isto elimina totalmente o risco de vazamentos de óleo dielétrico. Evita a contaminação do solo. No entanto, os núcleos do tipo seco geram calor ambiente significativo. Você deve aumentar o espaço total do gabinete. A carcaça requer designs avançados de venezianas e ventilação de ar forçado para manter temperaturas operacionais seguras.
R: Não. Devemos esclarecer esse limite terminológico. Serve como um nó vital dentro de uma rede de distribuição. No entanto, carece completamente de recursos de comutação primária integrados. Também carece de painéis de distribuição secundária. As verdadeiras subestações consolidam a proteção primária, a transformação de tensão e a divisão de carga secundária em um sistema gerenciado.
R: As unidades padrão exigem verificações periódicas básicas. Você monitora principalmente os níveis de fluido dielétrico, inspeciona buchas e realiza varreduras térmicas infravermelhas. Unidades integradas exigem manutenção abrangente. Os técnicos devem exercitar os disjuntores de BT regularmente. Eles devem testar os relés de proteção digital e limpar os compartimentos do quadro de MT. Isso requer pessoal mais qualificado e mais coordenação do tempo de inatividade.
R: Ambas as tecnologias aceitam alimentações primárias subterrâneas perfeitamente. Sua escolha depende inteiramente das necessidades de comutação secundária. Se você deseja centralizar todos os disjuntores a jusante ao ar livre, uma unidade integrada é melhor. Se você precisar apenas reduzir a tensão e direcionar uma enorme alimentação subterrânea para dentro de casa, uma unidade padrão funcionará perfeitamente.
