A procura de energia dentro de grandes instalações raramente está concentrada num só local. Ele se move através de subestações, transformadores, linhas de produção, sistemas HVAC, redes de iluminação, equipamentos de energia de reserva e circuitos auxiliares, muitas vezes através de longas rotas com diferentes condições térmicas e mecânicas. Um cabo escolhido apenas por tamanho ou preço pode criar queda de tensão, superaquecimento, envelhecimento prematuro ou problemas de manutenção posteriormente.
Cabos de energia confiáveis de alta capacidade ajudam as instalações a distribuir cargas elétricas pesadas com segurança e eficiência quando adaptados às condições reais de operação. Escolher o cabo certo significa considerar a demanda de carga, o nível de tensão, o comprimento da rota, o isolamento, a proteção do revestimento, os padrões e a qualidade da instalação em conjunto.
O planejamento de cabos deve começar com um mapa claro da demanda elétrica da instalação. Os engenheiros precisam identificar pontos de energia de entrada, salas de transformadores, quadros de distribuição, centros de controle de motores, zonas de máquinas pesadas, equipamentos HVAC, circuitos de iluminação, sistemas de energia de emergência e áreas de expansão futura. Este mapa de carga ajuda a separar as rotas de energia do backbone dos circuitos de distribuição finais, de modo que cada cabo seja selecionado para o trabalho que realmente executa. Sem esta etapa, um projeto pode facilmente gastar mais em capacidade desnecessária em uma área, deixando outra rota exposta a superaquecimento ou instabilidade de tensão.
As condições operacionais reais são mais importantes do que apenas as classificações da placa de identificação. Uma linha de produção com motores, acionamentos, bombas, compressores e transportadores pode criar altas correntes de partida ou cargas flutuantes que afetam o dimensionamento dos cabos. Longas rotas de cabos podem aumentar a queda de tensão, enquanto bandejas lotadas, alta temperatura ambiente ou dutos fechados podem reduzir a dissipação de calor. Harmônicos de inversores de frequência variável e cargas não lineares também podem aumentar o estresse térmico. Para grandes instalações, os cabos de energia de alta capacidade devem ser escolhidos somente após a carga contínua, a demanda de pico, o comprimento da rota, os fatores de redução e a margem de expansão terem sido revisados em conjunto.
O nível de tensão deve corresponder à função do cabo dentro da instalação. Os cabos de alta tensão são normalmente usados para transmissão de backbone, conexões de rede, subestações, estações de energia, parques industriais, redes urbanas subterrâneas e rotas de transmissão de energia renovável. Os cabos de média tensão geralmente servem para distribuição em toda a planta, conexões de transformadores e zonas de equipamentos de alta carga. Cabos de baixa tensão são usados mais próximos da carga final, como conexões de equipamentos, iluminação, sistemas de escritório, eletrodomésticos e circuitos de controle.
Esta distinção evita um dos erros de seleção mais comuns: usar um cabo porque está disponível e não porque se adapta à carga elétrica. A família de cabos de alimentação isolados em XLPE de alta tensão da 4E cobre aplicações de 66kV a 500kV, com níveis de tensão como 66kV, 110kV, 132kV, 220kV, 330kV, 400kV e 500kV. Esses cabos são adequados para transmissão de energia subterrânea, instalações em túneis, ligações de cabos submarinos, interconexões de rede e ligações de energia de longa distância. Os cabos flexíveis de baixa tensão, por outro lado, devem permanecer em circuitos finais ou auxiliares com classificação adequada, em vez de serem tratados como alimentadores de serviço pesado.

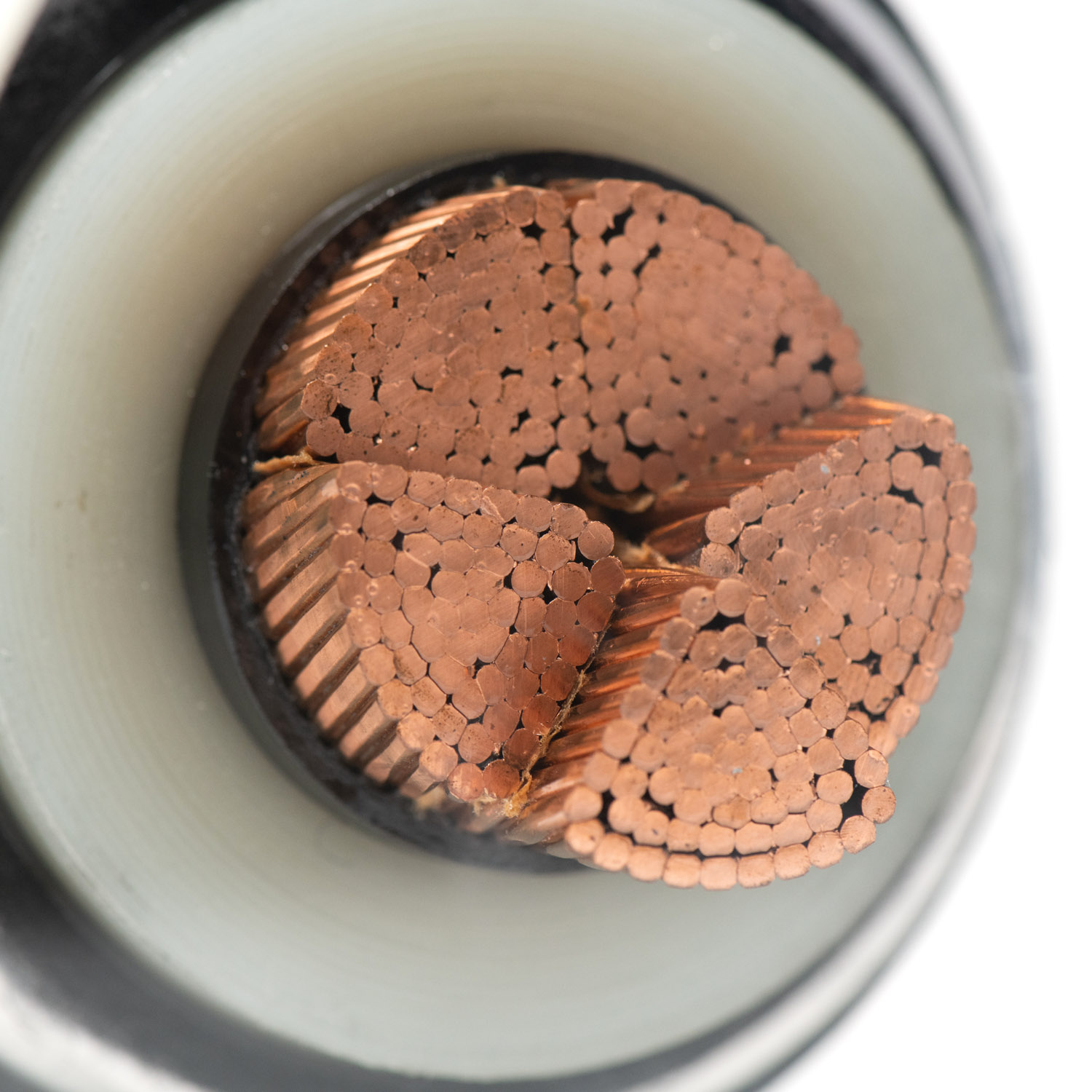

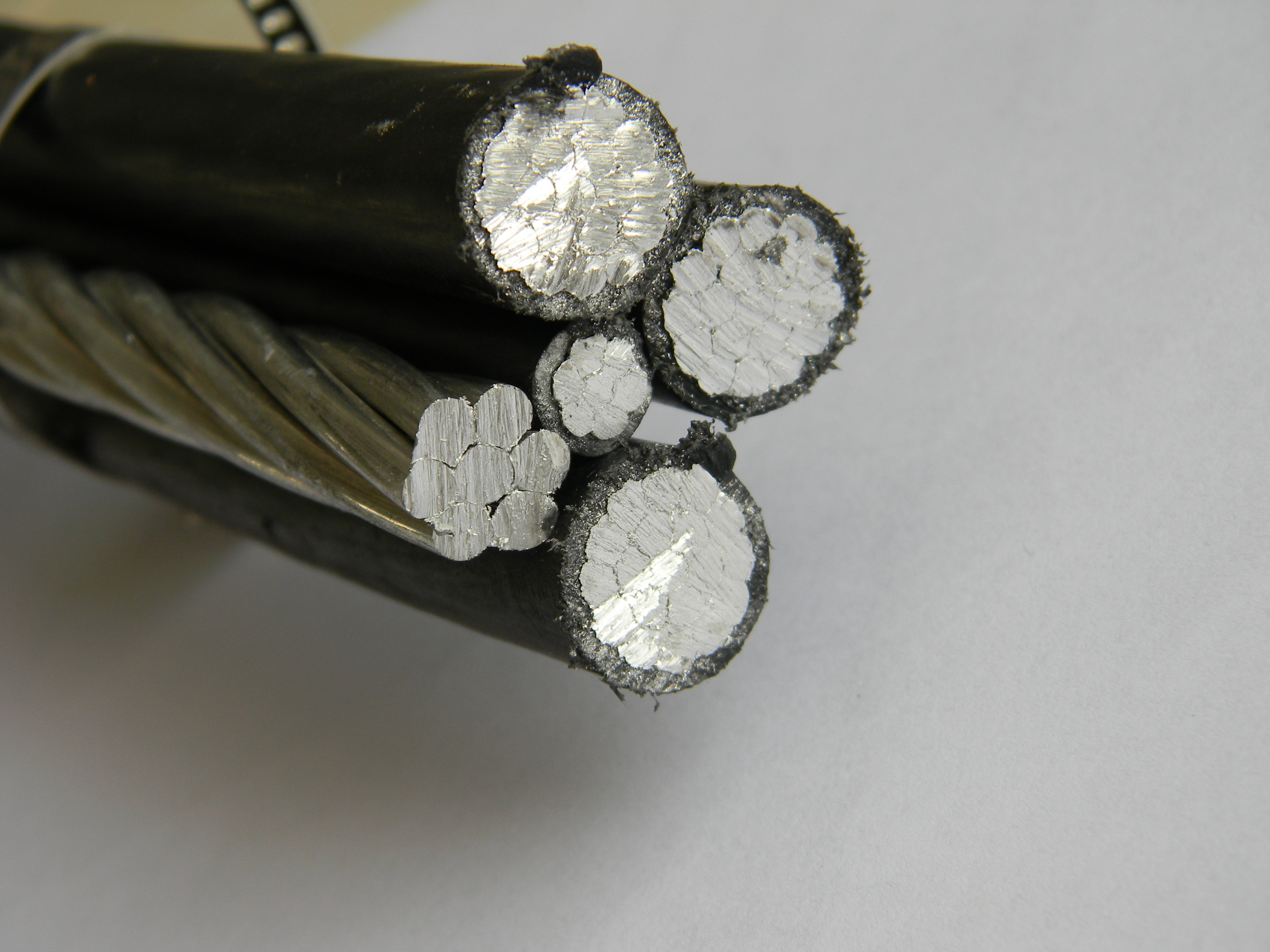

A seleção do condutor tem impacto direto na perda de energia, geração de calor, tamanho do cabo, peso e manuseio da instalação. O cobre oferece maior condutividade e pode suportar designs de cabos compactos onde o espaço é limitado ou é necessário alto desempenho. O alumínio é mais leve e muitas vezes mais econômico para rotas de grande escala, especialmente onde o peso do condutor e o custo do projeto são considerações importantes. Nenhum dos materiais é automaticamente melhor em todas as situações; a melhor escolha depende dos requisitos de corrente, método de instalação, qualidade da terminação, orçamento e demandas mecânicas.
Em uma instalação grande, as decisões dos condutores influenciam o desempenho inicial e de longo prazo. Um condutor com resistência excessiva pode aumentar o calor e a queda de tensão em rotas longas. Esse calor extra pode acelerar o envelhecimento do isolamento e reduzir a fiabilidade do serviço. Por outro lado, selecionar um condutor maior ou mais caro do que o necessário pode aumentar os custos de aquisição e instalação sem melhorar o valor do sistema. A série de cabos XLPE de alta tensão da 4E inclui opções de condutores de cobre e alumínio, atendendo a diferentes requisitos de projeto em termos de condutividade, peso, manuseio de instalação e controle de custos.
A qualidade do isolamento é fundamental para a segurança e eficiência dos cabos elétricos de alta capacidade. Em instalações exigentes, o isolamento deve resistir ao estresse elétrico, ao calor operacional, às condições de falha e ao envelhecimento a longo prazo. O isolamento XLPE é amplamente utilizado em ambientes de distribuição de energia exigentes e de alta tensão porque combina forte desempenho dielétrico com estabilidade térmica. Um bom isolamento também ajuda a reduzir o risco de vazamento e suporta uma operação confiável sob carga elétrica sustentada.

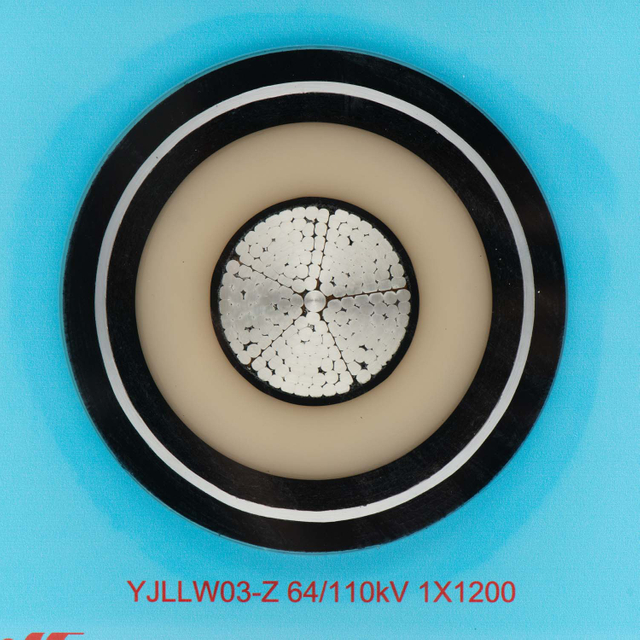

Para rotas backbone e principais alimentadores, o desempenho térmico merece muita atenção. Os cabos podem funcionar quase com carga total por longos períodos e eventos de curto-circuito podem criar temperaturas temporárias extremas. O cabo XLPE de alta tensão da 4E usa isolamento XLPE para desempenho dielétrico, estabilidade térmica, resistência ao envelhecimento, temperatura operacional normal de 90°C e temperatura de curto-circuito de 250°C. Estas características são úteis quando os engenheiros comparam construções de cabos para zonas de alta carga onde o controle térmico e a integridade do isolamento não podem ser comprometidos.
As camadas externas de um cabo protegem o núcleo elétrico das condições reais da instalação. Rotas subterrâneas, valas de cabos, túneis, porões, transições externas, áreas úmidas e ambientes corrosivos impõem demandas diferentes ao sistema de revestimento. Um cabo que funciona bem em uma rota interna seca pode não durar em um túnel úmido ou em uma área de exposição química. A seleção da bainha deve, portanto, estar ligada ao planejamento da rota desde o início.
A linha de cabos de alta tensão da 4E inclui opções de revestimento externo de PVC ou PE, estruturas de revestimento de alumínio corrugado e designs longitudinais opcionais resistentes à água. A bainha de alumínio corrugado aumenta a proteção mecânica e a estanqueidade, enquanto as configurações longitudinais resistentes à água são adequadas para ambientes úmidos, submersos, subterrâneos, submarinos e túneis úmidos. Para instalações grandes, isso significa que a seleção da bainha não é um detalhe cosmético. Faz parte da estratégia de vida útil, especialmente onde a umidade, a abrasão, o impacto, a exposição aos raios UV ou produtos químicos podem reduzir a vida útil do cabo.
As rotas de cabos de maior capacidade são geralmente encontradas na entrada da rede elétrica, conexões de subestações, links de transformadores, conexões de energia renovável e caminhos de transmissão interna de longa distância. Essas rotas transportam grandes quantidades de energia e devem ser projetadas com atenção cuidadosa à classificação de tensão, corrente de falha, comprimento da rota, proteção de bainha, aterramento, acessórios e testes. Uma falha nesta seção pode afetar toda a instalação, portanto a seleção deve se concentrar na confiabilidade do sistema e não apenas no preço de compra.
Os cabos XLPE de alta tensão são uma solução lógica para esta parte da rede quando o projeto requer capacidade de transmissão em grande escala. Os cabos isolados em XLPE de 66–500kV da 4E são adequados para transmissão de alta e extra-alta tensão, incluindo redes de energia, transmissão de energia subterrânea, rotas de túneis, interconexões de rede, cabos de exportação de parques eólicos offshore e links de energia de longa distância. Numa instalação grande, estes cabos podem formar a espinha dorsal que liga a fonte de alimentação externa à infra-estrutura de distribuição interna.
As áreas de produção introduzem um conjunto diferente de tensões nos cabos. Motores, acionamentos, bombas, compressores, transportadores, guindastes e grandes equipamentos de serviço predial podem criar calor, vibração, correntes de partida e atividades regulares de manutenção em torno das rotas dos cabos. As bandejas de cabos podem ficar lotadas à medida que os sistemas se expandem e as rotas fechadas podem limitar a dissipação de calor. A proteção mecânica torna-se especialmente importante onde empilhadeiras, ferramentas, movimentação de máquinas ou acesso para manutenção podem expor os cabos a impactos ou abrasão.
Esta seção de uma instalação não precisa apenas de “cabos grandes”. Ela precisa de cabos selecionados para condições de operação. Os engenheiros devem verificar a demanda atual, o espaçamento de instalação, o raio de curvatura, o carregamento da bandeja, a temperatura ambiente e a possível exposição a óleos, água, poeira ou produtos químicos. A proteção de rotas, suportes de cabos, etiquetas e caminhos de manutenção acessíveis podem ser tão importantes quanto o dimensionamento elétrico. Um sistema de cabos bem combinado ajuda a reduzir o tempo de inatividade porque leva em conta tanto a carga elétrica quanto o ambiente físico ao redor do equipamento.
O superaquecimento é um dos riscos mais sérios na distribuição de energia das instalações. Cabos subdimensionados, rotas longas, bandejas lotadas, alta temperatura ambiente, má ventilação e redução de capacidade incorreta podem levar um cabo além da condição térmica pretendida. À medida que o calor aumenta, o envelhecimento do isolamento acelera, as perdas de resistência aumentam e o equipamento pode sofrer tensão instável. Em casos graves, o resultado pode ser viagens incômodas, tempo de inatividade não planejado, equipamento danificado ou risco de incêndio.
A queda de tensão merece o mesmo nível de atenção. Um cabo pode transportar a corrente com segurança, mas ainda assim proporcionar um desempenho ruim se a rota for muito longa ou se a seleção do condutor não for adequada. Os motores podem funcionar de forma menos eficiente, os equipamentos sensíveis podem comportar-se de forma imprevisível e os operadores podem enfrentar falhas repetidas no sistema que são difíceis de diagnosticar. Os cabos de energia de alta capacidade devem, portanto, ser selecionados tendo em mente a ampacidade e a queda de tensão, especialmente em grandes fábricas, parques industriais e instalações de infraestrutura.
Antes de confirmar a capacidade do cabo, os engenheiros devem verificar:
● Carregar demanda atual e de pico
● Comprimento da rota do cabo
● Cálculo de queda de tensão
● Temperatura ambiente
● Redução da capacidade da bandeja, conduíte ou duto
● Margem de expansão futura
A umidade e os danos mecânicos muitas vezes criam falhas que poderiam ter sido evitadas através de um melhor projeto de rota. Valas de cabos, dutos subterrâneos, túneis, porões, transições externas e pisos de produção podem expor os cabos à entrada de água, abrasão, impacto, exposição a produtos químicos, tensão de tração, exposição a UV ou movimentos repetidos em torno de zonas de manutenção. Um cabo escolhido apenas pela classificação de tensão e corrente pode não sobreviver a essas condições durante a vida útil pretendida.
O material da bainha e a proteção da rota devem ser selecionados em conjunto. Uma bainha de PE pode ser preferível onde a resistência química e a durabilidade à umidade são prioridades, enquanto o PVC pode ser adequado para rotas onde o retardamento de chama e a proteção mecânica geral são mais importantes. Projetos longitudinais resistentes à água podem adicionar outro nível de proteção em rotas úmidas ou molhadas. Dobras de cabos, suportes, prensa-cabos e pontos de entrada também precisam de controle cuidadoso porque a tensão na rota pode danificar um cabo muito antes de o condutor atingir seu limite elétrico.
A aquisição deve confirmar mais do que o nome e o preço do cabo. Projetos de grandes instalações precisam de documentação que cubra a classificação de tensão, material do condutor, seção transversal, tipo de isolamento, material de revestimento, estrutura de bloqueio de água, comportamento ao fogo, raio de curvatura, temperatura de instalação, dados de teste e compatibilidade de acessórios. Esses detalhes ajudam a evitar incompatibilidades entre as suposições do projeto e o desempenho do cabo fornecido. Eles também suportam testes de aceitação e registros de manutenção de longo prazo.
A verificação dos padrões é especialmente importante para rotas de alta tensão e extra-alta tensão. O cabo XLPE de alta tensão da 4E é projetado em torno da IEC 60840 para cabos de isolamento extrudado e acessórios acima de 30kV até 150kV, e IEC 62067 para cabos de isolamento extrudado acima de 150kV até 500kV. Para fiação flexível de baixa tensão, a documentação deve confirmar a classificação exata e o uso pretendido. O cabo H05VVH2-F apresenta tensão nominal de 300/500 V, tensão de teste de 2.000 V por cinco minutos, temperatura máxima de operação do condutor de 70°C, temperatura de curto-circuito de 160°C e desempenho de chama autoextinguível de acordo com IEC 60332-1.
A confiabilidade do cabo depende muito da qualidade da instalação. Juntas, terminações, bucins, aterramento, métodos de tração, suportes, rotulagem e testes finais podem afetar o desempenho. Mesmo um cabo bem projetado pode falhar precocemente se for puxado com força excessiva, dobrado além do raio permitido, mal terminado ou instalado em uma rota inadequada. Para sistemas de alta carga, a instalação deve ser tratada como parte da especificação do cabo e não como uma reflexão tardia separada.
Ponto de verificação | Por que é importante |
Carga e tensão confirmadas | Evita subcapacidade ou superdimensionamento desnecessário |
Rota e ambiente revisados | Ajuda a combinar bainha, resistência à água e proteção mecânica |
Padrões verificados | Reduz o risco de conformidade e aceitação |
Acessórios planejados | Melhora a confiabilidade das juntas e terminações |
Processo de teste definido | Suporta energização segura e operação de longo prazo |
A seleção de cabos de energia de alta capacidade para grandes instalações é uma decisão prática de engenharia e não apenas um exercício de especificação. A demanda de carga, o nível de tensão, o comprimento da rota, o desempenho do isolamento, a proteção do revestimento, os padrões e a qualidade da instalação afetam a forma como a energia se move de forma segura e eficiente através da instalação.
apoia esse processo com cabos de energia de alta, média e baixa tensão, juntamente com acessórios para cabos, instalação, comissionamento e serviços de aceitação. Quando a seleção do cabo corresponde às condições reais do local, as instalações podem reduzir perdas, controlar o calor, melhorar a confiabilidade e preparar-se para futuras expansões.
R: Eles transportam cargas elétricas substanciais através de subestações, transformadores, alimentadores principais, áreas de produção e sistemas auxiliares, ao mesmo tempo que apoiam a distribuição de energia segura e eficiente.
R: Os engenheiros verificam o nível de tensão, a corrente de carga, o comprimento da rota, a queda de tensão, as condições de instalação, o material do condutor, o tipo de isolamento e as necessidades de confiabilidade a longo prazo.
R: A queda excessiva de tensão pode reduzir a eficiência do motor, causar operação instável do equipamento, aumentar o calor e causar danos ou desarmes do disjuntor.
R: Não. Cabos de alta tensão são adequados para transmissão de backbone e distribuição de longa distância, enquanto cabos de baixa tensão são usados mais próximos de equipamentos finais, iluminação e circuitos auxiliares.
R: O isolamento deve suportar tensão de tensão normal e anormal, ajudando a prevenir vazamentos, quebras, superaquecimento e falhas prematuras em sistemas elétricos exigentes.
R: Confirme os dados de carga, classificação de tensão, ambiente da rota, tamanho do condutor, proteção da bainha, raio de curvatura, acessórios, aterramento e requisitos de teste antes do início da instalação.
