A seleção de um transformador para uma subestação interna exige mais do que escolher entre o tipo seco e a construção imersa em óleo. Ambos os projetos podem atender aplicações industriais, comerciais, de serviços públicos e de infraestrutura quando suas condições de instalação forem projetadas adequadamente. A decisão correta depende da estratégia de incêndio do edifício, do layout do ambiente, da ventilação, da carga útil, das condições ambientais, dos regulamentos locais, da capacidade de manutenção, do esquema de proteção e da vida útil operacional esperada. Este guia compara os fatores de decisão práticos para que as equipes de projeto possam escolher um transformador de subestação interna a partir de evidências, e não de uma regra simplificada.
Comece pelo edifício e pelo contexto de risco: compartimentação contra incêndio, acesso, ventilação, drenagem ou contenção, ocupação e planejamento de emergência.
Compare soluções instaladas completas, incluindo gabinetes, obras civis, ventilação, proteção, monitoramento e manutenção – não apenas o preço de compra do transformador.
Os transformadores do tipo seco e imersos em óleo têm diferentes implicações de instalação; nenhum deles é automaticamente superior para todas as aplicações internas.
Verifique o perfil de carga, a carga harmônica, as expectativas de ruído e as restrições de espaço antes de finalizar a especificação técnica.
Documente a justificativa da seleção com desenhos do local, códigos aplicáveis, avaliação de risco, dados do fabricante e projeto elétrico aprovado.
Uma subestação interna coloca o transformador dentro de um ambiente de construção com pessoas, estruturas, serviços, rotas de fuga e regras operacionais definidas. A equipe de projeto deve considerar como o transformador interage com o espaço circundante durante a operação normal, manutenção e condições anormais. Isso torna a engenharia do local tão importante quanto a classificação da placa de identificação.
As questões iniciais são práticas. A subestação está em uma sala elétrica dedicada ou integrada a um prédio ocupado? Que medidas de resistência ao fogo e de separação são necessárias? Existe uma rota para entrega, instalação, inspeção, substituição e levantamento? O calor pode ser removido sob a carga e as condições ambientais esperadas? Existe espaço suficiente para terminações de cabos, comutadores e manutenção segura? O edifício possui requisitos de drenagem ou contenção? O que acontece se um dispositivo de proteção funcionar ou se for necessária uma resposta de emergência?
Responda a estas perguntas antes de perguntar qual tipo de transformador é o “melhor”. Um produto pode ser tecnicamente sólido, mas não adequado para uma sala restrita. Por outro lado, uma instalação mais envolvente pode ser apropriada quando o projeto do edifício, a proteção, o plano de manutenção e as tarefas operacionais tiverem sido coordenados desde o início.
Um transformador do tipo seco utiliza enrolamentos e sistemas de isolamento sem meio isolante líquido no arranjo do tanque principal. As abordagens de construção e resfriamento variam de acordo com o projeto, e a instalação final ainda requer ventilação, espaços, proteção e acesso adequados. É frequentemente avaliado para aplicações internas onde a estratégia contra incêndio, o manuseio reduzido de líquidos e a integração da sala de equipamentos são importantes.

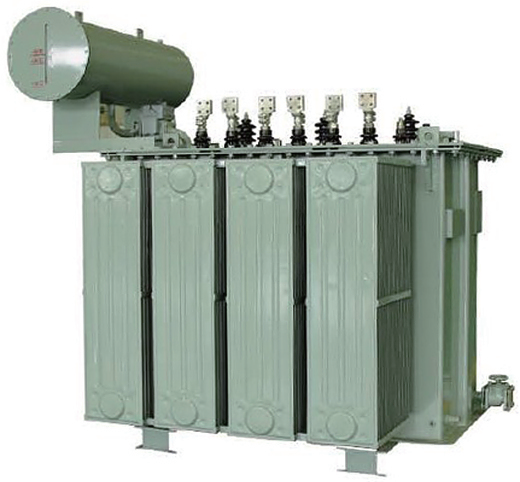

Um transformador imerso em óleo utiliza líquido isolante como parte de seu sistema de isolamento e resfriamento. Pode ser uma escolha robusta para muitas tarefas de distribuição, incluindo instalações onde seu comportamento térmico, faixa nominal, prática de serviço e características de ciclo de vida se adequam ao projeto. Para uso interno, o projeto deve atender aos requisitos de instalação relacionados a líquidos, medidas contra incêndio, contenção ou drenagem quando aplicável, acesso, monitoramento e obrigações do código local.
A comparação não deve parar no meio. O projeto do fabricante, o sistema de isolamento, o arranjo de resfriamento, o gabinete, a proteção, o suporte de manutenção e as condições do projeto são todos importantes. A afirmação de que um tipo é sempre mais seguro, mais barato ou mais eficiente ignora os requisitos que tornam aceitável uma instalação interna.
Critério de decisão | Considerações sobre transformadores do tipo seco | Considerações sobre transformadores imersos em óleo | Pergunta do projeto |
|---|---|---|---|
Estratégia de incêndio e construção | Frequentemente avaliado onde é desejável a redução do manuseio de líquidos; ainda precisa de proteção e design de quarto | Requer atenção aos riscos relacionados a líquidos, proteção e medidas de instalação | O que exigem os códigos locais e a avaliação de riscos de construção? |
Ventilação e calor | A ventilação da sala deve corresponder às perdas e ao serviço | O design do ambiente e do resfriamento deve ser adequado à unidade e à instalação | A sala pode controlar a temperatura de forma confiável no pico de carga? |
Espaço e acesso | Dimensões, caminhos de ventilação e acesso ao terminal variam de acordo com o projeto | Tanque, acessórios, contenção e acesso para serviço podem influenciar o layout | A unidade completa pode ser instalada e mantida com segurança? |
Modelo de manutenção | Requer inspeção planejada e limpeza apropriada às condições do local | Requer inspeção planejada, verificações de condições e procedimentos relacionados a líquidos | Quem irá mantê-lo e quais instalações estão disponíveis? |
Ambiente | Poeira, umidade, contaminação e corrosão precisam de avaliação | Os mesmos fatores ambientais se aplicam, além das necessidades de isolamento e contenção | A sala está limpa, seca, corrosiva ou de difícil acesso? |
Custo do ciclo de vida | Compare perdas, trabalho de instalação e necessidades de serviço ao longo da vida operacional | Compare os mesmos fatores, incluindo medidas civis e de proteção | Qual solução completa se adapta ao perfil de carga e ao risco de tempo de inatividade? |
Esta tabela é uma estrutura de decisão e não um substituto para a especificação do projeto. Condições rotineiras em uma jurisdição ou setor podem ser controladas de maneira diferente em outro. O engenheiro responsável deve alinhar o transformador selecionado e o projeto da sala com as regras aplicáveis e os requisitos da seguradora, da concessionária, do proprietário ou do cliente.
Para subestações internas, a segurança contra incêndio em transformadores é um sistema de prevenção, detecção, proteção, separação, operação e resposta a emergências. O tipo de transformador é uma entrada. A construção da sala, as entradas dos cabos, o projeto de ventilação, as barreiras contra incêndio, a detecção, a estratégia de supressão quando necessário, os dispositivos de proteção, as condições de manutenção, a limpeza e os procedimentos da equipe também influenciam o risco.
Evite reclamações isoladas, como “sem manutenção” ou “à prova de fogo”. Todo ativo elétrico precisa de inspeção e de um ambiente operacional gerenciado. Equipamentos do tipo seco podem acumular poeira ou ser afetados por contaminação, umidade ou ventilação insuficiente. Os equipamentos imersos em óleo requerem uma gestão adequada do líquido isolante e das medidas especificadas para a instalação. A equipe do projeto deve realizar uma análise documentada dos riscos e envolver as autoridades ou partes interessadas exigidas pelo projeto.
A mesma disciplina se aplica à proteção elétrica. A detecção de falhas, as configurações dos relés, a classificação do comutador, o aterramento, a proteção contra surtos e a coordenação com dispositivos a montante e a jusante devem ser projetados como um único sistema. Uma boa escolha de transformador não pode compensar uma coordenação protetora inadequada.
As perdas do transformador aparecem como calor. Em uma sala interna, esse calor deve ser gerenciado de acordo com as condições ambientais e o perfil operacional esperados do local. O projeto de ventilação deve considerar a carga máxima confiável do transformador, outras fontes de calor, como comutadores, vias de ar, filtros ou venezianas, pressão ambiente, temperatura externa e modos de falha de qualquer sistema mecânico. Não presuma que uma sala com grade tenha ventilação adequada sem uma verificação de engenharia.
Planeje a manutenção e o acesso aos cabos ao mesmo tempo. Os transformadores precisam de autorização para inspeção, trabalho de conexão, limpeza, teste e eventual remoção ou substituição. Os cabos precisam de raio de curvatura, acesso ao terminal, suporte e segregação. O painel precisa de abertura de porta, espaço de retirada ou manutenção, quando aplicável, e uma área de trabalho segura. Uma sala lotada pode atender às necessidades de um desenho, mas ser cara ou insegura para operar.
O ruído também merece atenção precoce. O transformador, a estrutura do edifício, a montagem, as salas adjacentes e o cronograma de operação influenciam a experiência dos ocupantes. Se a subestação estiver próxima de escritórios, espaços de saúde, residências ou processos sensíveis a ruído, inclua expectativas acústicas no pacote de aquisição e revise o caminho de instalação para transmissão estrutural.
O transformador deve ser selecionado de acordo com a forma como a instalação realmente utiliza a energia. Uma carga base contínua, uma carga de processo cíclica, grandes partidas de motores e componentes eletrônicos não lineares impõem demandas diferentes ao sistema de distribuição. Estabeleça a curva de carga esperada, demanda de pico, fator de potência, sequência de partida, perfil harmônico e adições futuras. Confirme a orientação técnica do fabricante para a tarifa proposta, em vez de confiar em uma suposição genérica de serviço.
Harmônicos requerem cuidados especiais. Inversores, retificadores, equipamentos UPS e outras cargas não lineares podem alterar a função térmica de um transformador. O projeto elétrico pode precisar de filtros, reatores, recursos de projeto de transformadores adequados, monitoramento ou alterações no arranjo de distribuição. Estas medidas devem ser avaliadas por engenheiros qualificados como parte do estudo completo de qualidade de energia.
A margem de classificação deve refletir uma necessidade definida. Uma margem pode suportar um crescimento conhecido, condições ambientais elevadas ou um plano de confiabilidade, mas a simples escolha do maior transformador prático pode criar custos desnecessários e operação deficiente com carga muito leve. Use o modelo de carga para comparar a demanda atual, condições de pico confiáveis e cenários futuros. Em seguida, documente por que a classificação selecionada é apropriada.
A manutenção do transformador começa com acesso e informação. A instalação deve ter uma maneira segura de inspecionar a unidade, isolá-la, registrar observações e responder a anormalidades. Os intervalos e tarefas de manutenção devem seguir a documentação do fabricante, o serviço real, o ambiente do local e a estratégia de manutenção do proprietário. Uma sala elétrica limpa, seca e bem gerenciada suporta ambos os tipos de transformadores.
Para instalações de transformadores do tipo seco, a inspeção pode se concentrar na limpeza, sinais de superaquecimento, conexões, caminhos de resfriamento, vibração, condição das superfícies isolantes e dados de monitoramento, conforme aplicável. Para instalações de transformadores imersos em óleo, o plano de manutenção também aborda o tanque e acessórios, vedações, indicadores de condição e os procedimentos de gerenciamento de líquidos relevantes para a unidade e as normas locais. Testes específicos e avaliações de condições devem ser planejados com pessoal de serviço qualificado.
Não deixe a manutenção para a equipe de operações após a entrega. Incluir rotas de acesso, arranjos de içamento, estratégia de reposição, configurações de proteção, monitoramento de conexões, registros e treinamento no escopo do projeto. Um transformador instalado é mais fácil de gerenciar quando as pessoas que o recebem conhecem suas indicações normais, resposta de alarme, procedimento de isolamento e caminho de contato de serviço.
O transformador faz interface com comutadores de alta e baixa tensão, cabos, proteção, aterramento, controles e monitoramento potencialmente remoto. Cada interface precisa de clareza. Confirme as classificações de tensão, arranjos de terminais, terminações de cabos, classificações de falha, arranjo de aterramento, lógica de relé, medição, alarmes e requisitos de comunicação. Um transformador não é um sistema de energia independente.

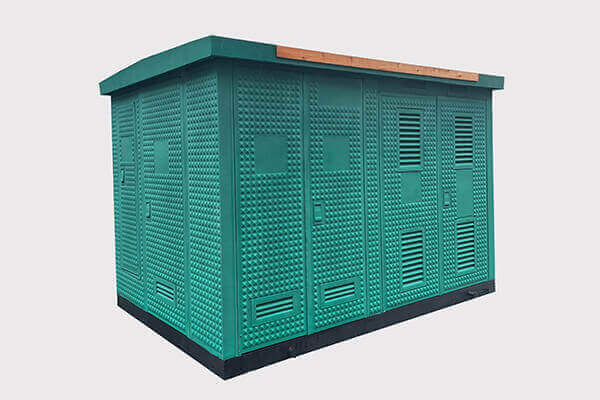

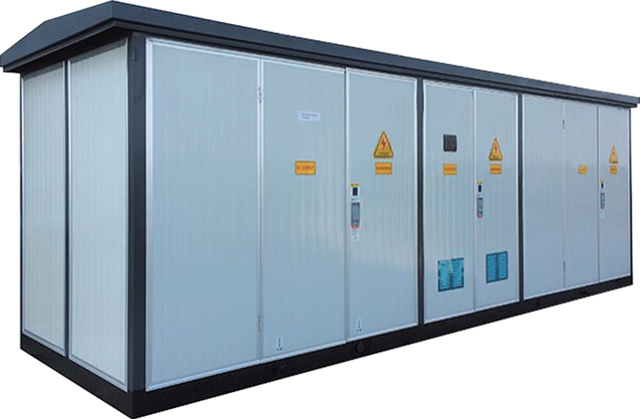

Quando uma abordagem compacta ou pré-fabricada for adequada ao local, ela poderá simplificar algumas interfaces, reunindo os principais componentes em um gabinete coordenado. O produto transformador pré-fabricado da 4E descreve áreas funcionais separadas para distribuição de alta tensão, transformador e distribuição de baixa tensão. Uma equipe de projeto deve verificar todos os requisitos elétricos, de incêndio, de acesso, ambientais e de serviços públicos específicos do local antes de decidir se uma solução compacta é adequada.
O monitoramento deve servir a uma decisão operacional. Temperatura, carga, alarmes, status de comutação e outros sinais podem ser valiosos se chegarem a alguém que saiba o que fazer. Evite coletar dados sem prioridades de alarme, procedimentos de resposta e propriedade de manutenção. Para instalações críticas, o monitoramento e o gerenciamento de condições podem reduzir interrupções inesperadas quando vinculados a um plano operacional claro.
Crie uma especificação controlada que registre os requisitos elétricos e de instalação do projeto. Inclua a classificação, tensões, frequência, arranjo de conexão, impedância, derivações, tipo de isolamento ou resfriamento, perdas, condições ambientais, altitude quando relevante, gabinete, localização interna, requisitos de ruído, interfaces de terminal, proteção, monitoramento, documentação de teste, acessórios, padrões, embalagem, restrições de transporte e suporte de comissionamento.
Inclua desenhos da sala e o diagrama unifilar. Indique o acesso de manutenção desejado, a rota de entrada dos cabos, as restrições de elevação, os requisitos de fundação, as suposições de ventilação, a estratégia contra incêndio, as disposições de drenagem ou contenção quando aplicável e a documentação necessária. Peça aos fornecedores que listem exclusões e suposições. Isso transforma uma cotação genérica em uma comparação de soluções completas.
Use atividades de aceitação de fábrica e local para verificar a configuração entregue. No local, confirme as placas de identificação, a condição física, os acessórios, os arranjos de conexão, o aterramento, as configurações de proteção, as condições do ambiente, a ventilação e as etapas de energização aprovadas. Registre os desvios e feche-os antes da operação de rotina. da 4E A linha de transformadores pode apoiar discussões iniciais sobre o produto, enquanto a decisão final do projeto deve sempre seguir o projeto elétrico aprovado.
Para uma subestação interna, a melhor escolha de transformador é aquela que se adapta a um projeto completo de edifício e sistema de energia. As soluções de transformadores do tipo seco e imersos em óleo têm aplicações válidas, mas a seleção deve ser fundamentada na estratégia contra incêndio, ventilação, layout da sala, carga de carga, proteção, manutenção e valor do ciclo de vida. Use uma comparação documentada, confirme os requisitos locais e especifique as interfaces antecipadamente. Essa abordagem evita um binário falso e produz uma instalação que os operadores podem manter com segurança durante sua vida útil.
Não. O tipo adequado depende da avaliação de risco do edifício, dos requisitos locais, das funções do transformador, do design da sala, da proteção, do plano de manutenção e das preferências do proprietário. Ambas as opções requerem uma instalação projetada.
Sua instalação interna deve atender às considerações relevantes relacionadas a líquidos, incêndio, contenção ou drenagem, proteção e manutenção. As disposições exatas dependem da unidade, do local e dos regulamentos aplicáveis.
As necessidades de manutenção dependem do projeto específico, do ambiente, do carregamento e das instruções do fabricante. Não escolha apenas a partir de uma alegação de baixa manutenção; revise as tarefas planejadas de inspeção e serviço para a instalação real.
Cargas não lineares podem aumentar o estresse térmico e influenciar a qualidade da tensão. Avalie o espectro de carga e coordene a escolha do transformador com o projeto de qualidade e distribuição de energia.
Inclua a pegada do transformador, folgas, caminhos de ventilação, acesso ao painel de distribuição, rotas de cabos, aterramento, medidas contra incêndio, iluminação, drenagem ou contenção quando aplicável, espaço de trabalho seguro e uma rota para instalação e substituição.
Pode ser possível quando a configuração do produto e as condições de construção forem adequadas, mas o projeto deve verificar as dimensões, ventilação, estratégia contra incêndio, interfaces elétricas, acesso e todos os códigos aplicáveis antes da aprovação.
