A escolha de um transformador de distribuição para uma instalação industrial é uma decisão de projeto de sistema, não uma comparação de catálogo. O transformador deve fornecer a carga operacional real ao mesmo tempo em que ajusta a tensão do local, o ambiente de instalação, o arranjo de proteção, as suposições de falha, o modelo de manutenção e o plano de expansão. Uma unidade superdimensionada pode aumentar custos e operar de forma ineficiente com carga muito leve; uma unidade subdimensionada ou inadequada pode limitar a produção, criar uma queda de tensão inaceitável ou reduzir a vida útil do equipamento. Este guia oferece aos proprietários de instalações, engenheiros e equipes de compras uma maneira disciplinada de transformar informações de carga em uma especificação de transformador defensável.
Comece com dados de carga medidos ou bem documentados, incluindo demanda, diversidade, partida do motor, harmônicos e crescimento planejado.
Selecione kVA a partir do perfil operacional real da instalação, e não simplesmente adicionando todas as classificações da placa de identificação.
Confirme as tensões primárias e secundárias, grupo vetorial, impedância, disposição neutra e coordenação de proteção como um sistema completo.
Combine o tipo e o gabinete do transformador com a localização interna ou externa, estratégia contra incêndio, exposição ambiental, espaço e capacidade de manutenção.
Compare as consequências do ciclo de vida, como perdas de energia, risco de tempo de inatividade, acesso e serviço, em vez de focar apenas no preço de compra.
Uma instalação industrial raramente tem uma carga constante. Pode ter motores que partem em momentos diferentes, acionamentos de velocidade variável, equipamentos de soldagem, aquecimento de processos, compressores, bombas, iluminação, cargas de controle, carregamento de baterias e futuros equipamentos de produção. Um processo de seleção útil começa criando um cronograma de carga que registra a classificação do equipamento, a demanda operacional normal, a simultaneidade esperada, as horas de operação, o fator de potência quando conhecido, o comportamento de partida do motor, a contribuição harmônica e as adições planejadas.
Os totais da placa de identificação por si só podem ser enganosos. Algumas cargas funcionam apenas ocasionalmente, enquanto outras operam continuamente. Uma planta com vários motores grandes pode ter uma demanda estável modesta, mas exigir eventos de partida. Uma instalação com cargas eletrônicas de potência pode precisar de atenção especial aos efeitos harmônicos e ao desempenho térmico. Uma boa avaliação de carga utiliza dados de intervalos medidos quando o local já existe; para um novo local, ele utiliza informações de projeto de processo e suposições conservadoras e documentadas que podem ser revisadas no comissionamento.
O cálculo pode ser expresso em texto simples como: kVA do transformador = kW conectado × fator de demanda / (fator de potência × fator de carga planejado). Esta é uma relação de planejamento e não um substituto para um estudo de engenharia. O fator de demanda, o fator de potência e o fator de carga planejado devem ser escolhidos a partir do perfil real da instalação. O valor preliminar resultante deve então ser testado em relação à partida do motor, harmônicos, condições ambientais, redundância necessária e crescimento futuro da carga.
Separe a carga da instalação em grupos que se comportem de maneira diferente. Carga de processo base, carga de processo intermitente, cargas de motor, cargas não lineares, cargas essenciais, serviços de construção e cargas futuras geralmente merecem linhas separadas. Identifique as condições de produção que criam a maior demanda simultânea. Uma média do turno ocioso pode ser útil para o planejamento energético, mas não deve determinar o tamanho do transformador para um turno completo de produção.
Faça perguntas práticas às equipes operacionais. Quais motores partem através da linha e quais usam soft starters ou inversores? As partidas podem ser sequenciadas? Um forno ou compressor funciona com outra carga principal? Uma grande linha de produção futura já foi aprovada? Espera-se que a instalação cresça através de um segundo transformador ou de uma única unidade maior? Estas respostas são mais valiosas do que uma percentagem arbitrária de capacidade disponível.
Considere também como a rede elétrica e o sistema downstream respondem às mudanças de carga. A queda de tensão durante a partida, o nível de falha disponível, as configurações do dispositivo de proteção e os comprimentos dos cabos influenciam o desempenho aceitável de um transformador nominalmente adequado. A seleção do transformador deve ser coordenada com o conjunto de manobra, condutores, proteção, aterramento e mitigação da qualidade de energia, em vez de ser tratada como uma compra isolada.
Assim que uma classificação preliminar for identificada, traduza-a em uma especificação elétrica completa. A tensão primária deve corresponder à alimentação disponível. A tensão secundária deve corresponder ao sistema e equipamento de utilização. Frequência, disposição de fases, requisitos de derivação, grupo de vetores, configuração de neutro, impedância, nível de isolamento e disposição de conexão podem ser importantes. Os valores corretos não são universais; eles seguem a rede local, o projeto de distribuição das instalações e os requisitos de equipamento.
A impedância do transformador é um bom exemplo. Ele influencia a regulação de tensão e o comportamento de curto-circuito, afetando tanto a operação normal quanto a coordenação do dispositivo de proteção. Alterar a impedância para resolver um problema pode criar outro. Da mesma forma, um arranjo neutro influencia o projeto de aterramento e proteção. Estas escolhas devem ser revisadas pelo engenheiro elétrico responsável com dados atuais do sistema, em vez de copiadas de um projeto anterior.
Item de seleção | Pergunta para resolver | Por que isso importa | Evidências para reter |
|---|---|---|---|
Classificação e carregamento | Qual é o pico de demanda, o ciclo de trabalho e o caso de expansão? | Determina a margem térmica e a capacidade utilizável | Cronograma de carga e suposições |
Tensão primária e secundária | O que está disponível no upstream e é necessário no downstream? | Evita interfaces de equipamentos incompatíveis | Diagrama unifilar e dados de utilidade |
Impedância e dever de falha | Como o transformador afetará o desempenho da corrente e da tensão de falta? | Suporta coordenação e classificações de equipamentos | Estudo de curto-circuito e proteção |
Disposição enrolada e neutra | Qual esquema de aterramento e distribuição é usado? | Influencia a proteção e a operação downstream | Projeto de aterramento e proteção |
Perdas e eficiência | Quantas horas e com que carga ele funcionará? | Afeta o custo operacional ao longo da vida útil do ativo | Perda de dados e perfil de carga |
Ambiente e instalação | Local interno, externo, corrosivo, quente, empoeirado ou restrito? | Determina o tipo, gabinete, folgas e manutenção | Levantamento do local e desenho de instalação |
A seleção do transformador de distribuição está intimamente ligada ao local onde a unidade irá residir. Uma sala elétrica interna pode priorizar estratégia de incêndio, ventilação, acesso, ruído, folga e interfaces de construção. Uma instalação externa pode priorizar proteção contra intempéries, faixa de temperatura, contaminação, segurança, corrosão e acesso sustentável. Uma instalação industrial compacta pode favorecer uma abordagem integrada que reduza as interfaces de campo, enquanto uma instalação maior pode exigir equipamentos separados para se adequar à redundância ou à expansão em etapas.

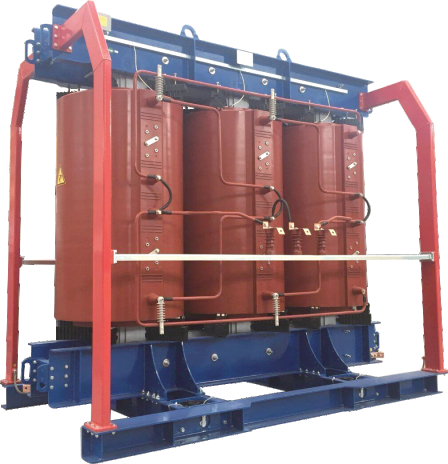

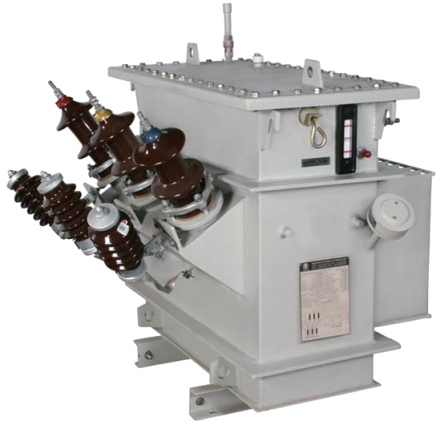

Os termos “tipo seco” e “imerso em óleo” não devem ser usados como abreviações para o bem e o mal. Ambos podem ser apropriados na aplicação certa. Projetos do tipo seco são frequentemente considerados quando a instalação interna, considerações sobre incêndio ou requisitos reduzidos de manuseio de fluidos são importantes. Projetos imersos em óleo podem ser uma solução forte quando sua instalação, contenção, manutenção e considerações ambientais são devidamente abordadas. A escolha final deve basear-se na avaliação de riscos e nos requisitos do local, e não numa preferência genérica.
Para locais que se beneficiam da distribuição em pacote, a solução de transformadores pré-fabricados da 4E descreve um arranjo que integra equipamentos de alta tensão, um transformador e equipamentos de baixa tensão em compartimentos funcionais. Uma equipe de projeto ainda deve verificar se seus requisitos de tensão, proteção, gabinete, ambientais e de acesso são atendidos antes de selecionar uma solução empacotada.
O comportamento do motor muitas vezes altera os requisitos práticos do transformador. Uma grande partida do motor pode causar uma queda temporária de tensão que afeta outras cargas, controles e estabilidade do processo. A gravidade depende do método de partida do motor, da impedância do sistema, das características do transformador, do comprimento do cabo e da carga simultânea. Uma instalação pode reduzir o problema sequenciando as partidas, usando equipamento de partida apropriado, revisando a arquitetura de distribuição ou selecionando uma especificação de transformador adequada à tarefa. A resposta deve vir de um estudo e não de uma regra prática.
Cargas não lineares também merecem atenção. Inversores de velocidade variável, retificadores, sistemas UPS, equipamentos de soldagem e algumas cargas eletrônicas podem introduzir corrente harmônica. Harmônicos podem aumentar o aquecimento e afetar a forma de onda da tensão. A equipe de projeto deve quantificar o espectro de carga provável, confirmar a orientação do fabricante do transformador para a tarefa pretendida e coordenar a mitigação com o projeto de distribuição. Não é suficiente assumir que uma classificação nominal em kVA cobre todas as formas de onda.
A correção do fator de potência pode alterar o perfil de corrente e demanda, mas deve ser projetada tendo em mente os harmônicos e o comportamento de comutação da instalação. Trate a qualidade da energia como parte do modelo de carga desde o início. É muito mais fácil reservar espaço, definir pontos de monitoramento e coordenar equipamentos na fase de projeto do que fazer retrofit em torno de um problema operacional perturbador.
A continuidade de serviço desejada pode levar a uma solução diferente do simples dimensionamento de carga de pico. Um local com uma janela de desligamento tolerável pode aceitar um transformador com manutenção planejada. Uma instalação com um processo crítico pode precisar de seccionamento, uma estratégia sobressalente, um segundo transformador ou um fornecimento dedicado para cargas essenciais. A redundância é uma decisão de negócios apoiada pela análise elétrica: depende do custo do tempo de inatividade, da capacidade de se livrar da carga, do prazo de reparo e da natureza do processo.
O crescimento deve ser expresso em cenários específicos. Em vez de adicionar uma margem arbitrária, liste as cargas de expansão aprovadas, seu tempo e seu comportamento elétrico. Compare opções como instalar agora um transformador maior, permitir espaço físico e elétrico para um segundo transformador ou usar um arranjo modular. Inclui implicações de comutação, proteção, cabos, civis e de controle. O custo inicial mais baixo pode tornar-se caro se a próxima expansão exigir uma grande paralisação e reconstrução.
O preço de compra é apenas uma parte da propriedade do transformador. Revise as perdas sem carga e com carga, perfil de carga esperado, manutenção, obras civis de instalação, necessidades de gabinete, medidas de incêndio ou contenção, acesso, estratégia de reposição, suporte de serviço, monitoramento e exposição ao tempo de inatividade. Uma unidade com um preço de compra mais baixo, mas com perdas maiores, pode ser mais cara durante um longo período de operação. Por outro lado, uma escolha com perdas excepcionalmente baixas pode não agregar valor se for dimensionada incorretamente para a tarefa.
Solicite aos fornecedores dados comparáveis na mesma base: classificação, tensão, impedância, projeto de resfriamento ou isolamento, perdas especificadas, acessórios, gabinete, documentação de teste, escopo de entrega e exclusões. Uma comparação torna-se pouco confiável quando uma cotação inclui interfaces de proteção ou acessórios que outra exclui. As equipes técnicas e comerciais devem utilizar uma planilha de comparação controlada para que os desvios sejam visíveis.
A linha de produtos de transformadores da 4E pode ser um ponto de partida para discutir configurações de transformadores e subestações compactas. A especificação final deve ser verificada em relação ao diagrama unifilar do projeto e à utilização real da instalação.
Uma forte solicitação de cotação informa aos potenciais fornecedores o que o transformador deve fazer e como a conformidade será demonstrada. Inclua a classificação elétrica e tensões, frequência, tipo de instalação, condições ambientais e locais, tomadas necessárias, expectativas de impedância, arranjo de enrolamento e neutro, requisitos de isolamento ou resfriamento, necessidades de gabinete, acessórios, monitoramento, terminais, requisitos de teste, documentação, embalagem, suporte de comissionamento e padrões aplicáveis ou especificações do cliente.
Indique as interfaces. Identifique as conexões de cabo ou barramento de entrada e saída, restrições de espaço, rota de elevação, fundação ou pedestal, ponto de aterramento, dispositivos de proteção, necessidades de monitoramento remoto e autorização de manutenção. Compartilhe o diagrama unifilar atual e os dados do local no processo de controle de documentos do projeto. A ambigüidade na fase de cotação geralmente retorna como variação, atraso ou modificação de campo.
Testes de aceitação na fábrica e aceitação no local também devem ser planejados. A documentação de fábrica deverá identificar a configuração fornecida e demonstrar os testes acordados. No local, a inspeção deve confirmar se a unidade entregue, os acessórios, as conexões, as configurações de proteção, o aterramento e as condições de instalação correspondem ao projeto. A energização deverá seguir os procedimentos e regras de segurança aprovados pelo projeto.
O melhor transformador de distribuição é aquele que se adapta à carga real da instalação, à arquitetura do sistema, ao ambiente, ao objetivo de confiabilidade e ao plano futuro. Comece com suposições de carga medidas ou defensáveis e, em seguida, coordene classificação, tensão, impedância, proteção, tipo de instalação e implicações do ciclo de vida. Evite uma decisão puramente baseada no catálogo. Quando o transformador é especificado como parte do sistema de distribuição de energia industrial, a aquisição torna-se mais clara e o comissionamento torna-se mais previsível.
Comece com um cronograma de carga, aplique suposições justificadas de demanda e diversidade, leve em consideração o fator de potência e, em seguida, teste o resultado preliminar em relação ao regime de partida, harmônicos, condições ambientais e crescimento planejado. Faça com que a seleção final seja revisada com o estudo do sistema da instalação.
Adicione capacidade para cargas futuras definidas, incertezas que ainda não podem ser resolvidas ou uma estratégia de confiabilidade. Uma margem arbitrária pode adicionar custos sem resolver o requisito real de expansão ou continuidade.
Não. As placas de identificação não mostram operação simultânea, sequência de partida do motor, regime operacional, conteúdo harmônico ou crescimento futuro. Esses fatores podem alterar materialmente a seleção.
Projetos do tipo seco são frequentemente considerados para locais internos ou onde a estratégia contra incêndio, o manuseio de fluidos e as condições de manutenção os tornam adequados. A escolha ainda deve considerar carga, ventilação, ambiente, ruído, acesso e requisitos do projeto.
A impedância afeta tanto o comportamento da tensão sob carga quanto a corrente de falta disponível. Ele deve estar coordenado com os requisitos de proteção, condutores, comutadores e partida de motores da instalação.
Forneça o diagrama unifilar, tensões primárias e secundárias, classificação alvo, ambiente de instalação, perfil de carga, informações de proteção, acessórios necessários, padrões, restrições do local e suposições de expansão futura. Isto ajuda os fornecedores a devolverem propostas tecnicamente comparáveis.
