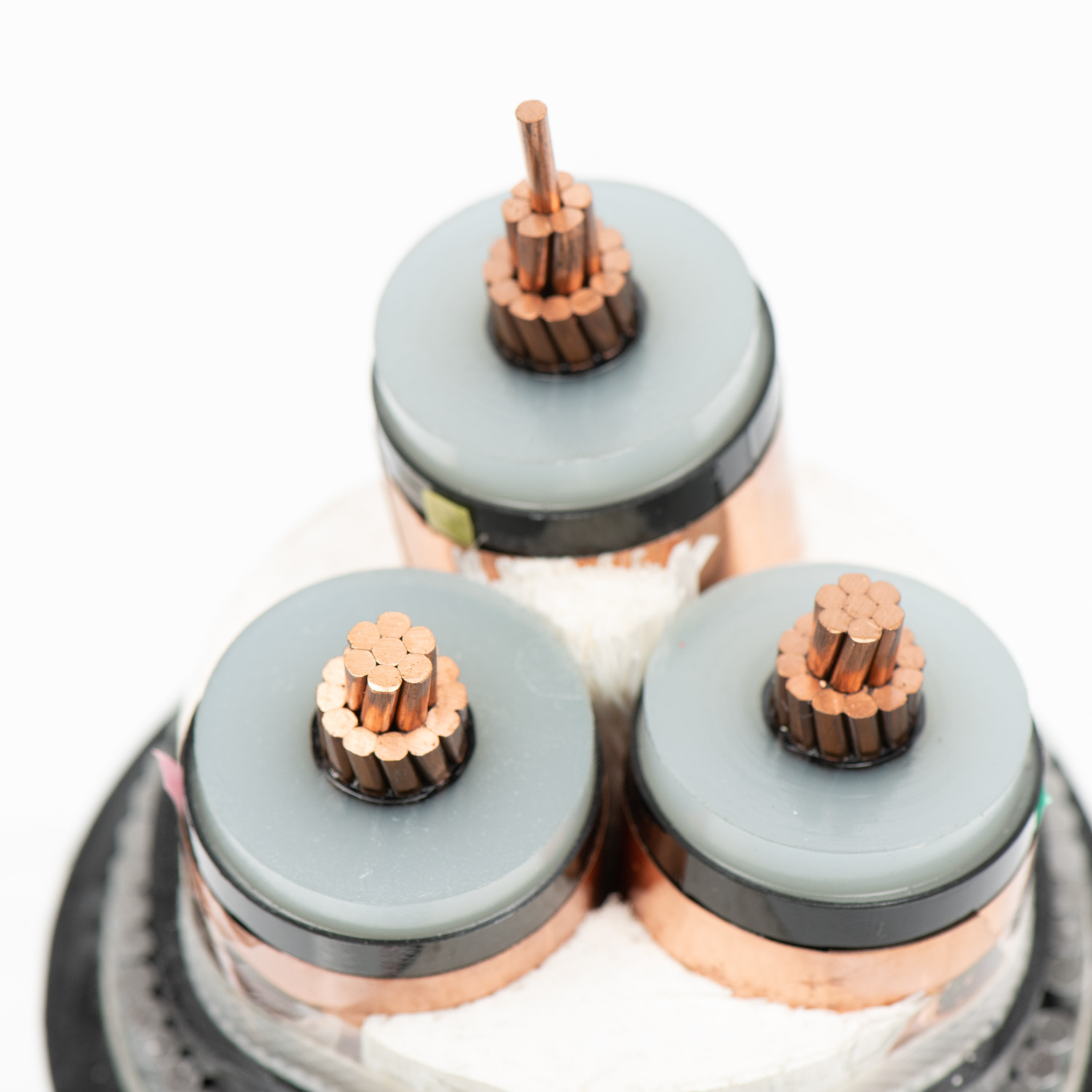

Um cabo de alimentação que corresponda à etiqueta de tensão ainda pode ser inadequado para o trabalho. A corrente de carga, a estrutura do condutor, o espaço de roteamento, o método de instalação e a exposição ambiental podem alterar o que o cabo precisa para manusear com segurança. Para projetos com comprimentos fora do padrão, rotas internas fixas, espaços de instalação apertados ou requisitos específicos de condutores, os cabos de alimentação personalizados ajudam a transformar um requisito elétrico geral em uma especificação de cabo edificável. O segredo é saber quais detalhes afetam o desempenho, onde as opções padrão ficam aquém e como definir o cabo antes do início da aquisição.
Os cabos padrão funcionam bem quando as condições do projeto são simples. Um circuito interno típico, percurso de cabo curto, carga de corrente conhecida e método de instalação comum podem não exigir um projeto especial. Os problemas começam quando um ou mais requisitos do projeto saem da faixa normal do catálogo. Nesses casos, os cabos de alimentação personalizados podem ajudar a adequar a estrutura do cabo à instalação real, em vez de forçar o projeto a se adaptar a uma opção de estoque limitada.
A personalização pode ser necessária quando o projeto tem uma classificação de tensão específica, tamanho de condutor incomum, número de núcleos especial ou comprimento de instalação fora do padrão. Espaços de roteamento apertados, fiação interna fixa, dutos de cabos, bandejas, estações de comutação, caminhos subterrâneos protegidos e sistemas de distribuição industrial podem influenciar a seleção de cabos. Alguns projetos também exigem impressão personalizada, comprimentos específicos de tambor, documentação de exportação, relatórios de testes ou planos de entrega baseados em projetos. Esses detalhes podem parecer secundários durante a aquisição inicial, mas muitas vezes decidem se o cabo pode ser instalado sem problemas e aceito no local.
O mercado geralmente oferece muitos produtos de cabo. O maior risco é escolher um cabo que pareça suficientemente próximo, mas que não corresponda totalmente às condições do projeto. Um condutor subdimensionado pode aumentar o calor e a queda de tensão, enquanto a estrutura errada do condutor pode dificultar o roteamento ou a terminação. Uma bainha aceitável em um local interno protegido pode não ser adequada para uma rota mais difícil.
Muitos erros de seleção de cabos decorrem de informações incompletas e não de baixa disponibilidade do produto. Um comprador pode solicitar "cabo de alimentação de 0,6/1 kV" sem indicar a carga atual, o número de núcleos, o método de instalação ou se o cabo passará por tubo, ar, bandeja ou rota subterrânea protegida. Cabos de alimentação personalizados são valiosos porque o processo de especificação força a confirmação desses detalhes antes da produção. Isso reduz a chance de atrasos, retrabalho ou cabos que atendem aos requisitos da placa de identificação, mas falham na aplicação real.
A classificação de tensão deve ser confirmada antes da estrutura do condutor, da escolha do revestimento ou da contagem do núcleo. Afeta o sistema de isolamento, a espessura do isolamento, a tensão de teste, o limite operacional seguro e os padrões usados para avaliar o cabo. Quando a tensão é tratada como uma etiqueta solta, o restante da especificação deixa de ser confiável. Um cabo aceitável para uma aplicação de baixa tensão pode não ser apropriado para outra instalação com isolamento, testes ou expectativas regulatórias diferentes.
Para muitos projetos de distribuição predial, comercial e industrial, 0,6/1kV é uma faixa comum de baixa tensão. O cabo plano da East Energy é um cabo plano interno de cobre sólido de 0,6/1kV para transmissão elétrica estável, com requisitos de compatibilidade como IEC 60227, VDE 0281 e BS 6500. O cabo NYY da East Energy também está posicionado como um cabo de alimentação com isolamento de PVC e bainha de PVC de 0,6/1kV para instalações fixas em ambientes industriais, comerciais e residenciais.
A mesma tensão nominal não torna esses dois cabos intercambiáveis. O cabo plano é moldado para fiação fixa que economiza espaço, enquanto o cabo NYY tem uma construção redonda multicamadas com mais opções de núcleo e condutor. Uma boa especificação de cabos de alimentação personalizados começa com a tensão e depois restringe a estrutura de acordo com a carga, roteamento, flexibilidade e exposição do local.
O título de um cabo pode ser enganoso se a descrição, a construção e os limites de aplicação não forem revisados. O cabo plano de 0,6/1kV da East Energy é adequado principalmente para fiação fixa interna, com uso subterrâneo limitado a conduítes ou mangas protegidas onde proteção mecânica adicional está disponível. Isso o torna um exemplo útil de advertência para compradores que dependem muito do nome de um produto.
Esse exemplo mostra por que a seleção do cabo nunca deve depender de uma única frase. Antes de escolher cabos de alimentação personalizados, o comprador deve confirmar se a instalação é interna, externa, exposta, oculta, enterrada, protegida ou colocada perto de riscos mecânicos. Um cabo pode ter a tensão nominal correta e ainda assim ser inadequado para o meio ambiente. A abordagem mais segura é combinar o uso pretendido do cabo com a rota real antes de finalizar o pedido.
Opção de cabo | Classificação de tensão | Tipo de condutor | Instalação mais adequada | Cuidado chave |
Cabo plano de cobre sólido | 0,6/1KV | Cobre sólido | Fiação interna fixa, painéis de controle, espaços de roteamento apertados | Não deve ser usado em ambientes externos expostos, a menos que um cabo adequado diferente seja selecionado |
Cabo de alimentação isolado em PVC NYY | 0,6/1KV | Cobre sólido ou trançado | Uso fixo industrial, comercial, residencial, duto e subterrâneo protegido | Proteção extra pode ser necessária onde o risco de danos mecânicos for alto |
Os requisitos de condução não se referem apenas ao uso de cobre. A estrutura do condutor também é importante porque o cobre sólido e o cobre trançado se comportam de maneira diferente durante a instalação e operação. O cobre sólido é uma opção prática para fiação fixa onde terminação estável, rigidez mecânica e roteamento simples são importantes. Muitas vezes é mais fácil fazer uma terminação limpa em locais internos controlados, especialmente quando não se espera que o cabo se mova após a instalação.
O cobre trançado é mais adequado quando é necessária flexibilidade de roteamento. Vários fios menores permitem que o condutor dobre mais facilmente, o que pode ajudar em dutos de cabos, salas de equipamentos, rotas industriais e instalações com curvas mais complexas. O cabo plano da East Energy usa um condutor de cobre sólido, enquanto o cabo NYY oferece opções de cobre sólido e trançado.
O tamanho do condutor controla muito mais do que a espessura visível de um cabo. A área da seção transversal afeta a capacidade de transporte de corrente, resistência, aumento de calor, queda de tensão e confiabilidade a longo prazo. Se o condutor for muito pequeno, o cabo poderá operar em uma temperatura insegura ou fornecer baixa estabilidade de tensão em um longo percurso. O superdimensionamento sem motivo também pode aumentar o custo, o peso, a dificuldade de flexão e o tempo de instalação.
Uma consulta adequada de cabos de alimentação personalizados deve incluir o tamanho do condutor necessário ou as informações de carga necessárias para revisá-lo. Detalhes úteis incluem carga de corrente, comprimento do circuito, método de instalação, temperatura ambiente, condições de agrupamento e se o cabo será instalado em tubulação, ar, bandeja ou proteção subterrânea. As classificações de corrente podem diferir entre as condições de instalação do tubo e do ar, portanto, o mesmo tamanho de condutor não deve ser julgado sem o contexto da instalação.
A contagem de núcleos segue o projeto do sistema elétrico. Um cabo de 2 núcleos pode ser usado para circuitos monofásicos simples, enquanto configurações de 3 núcleos, 4 núcleos ou 5 núcleos podem ser necessárias quando os arranjos de condutores de fase, neutro e proteção são mais complexos. Cabos de alimentação multinúcleos podem simplificar o roteamento agrupando condutores dentro de um revestimento. Ao mesmo tempo, a contagem de núcleos afeta o diâmetro do cabo, o peso, o espaço de terminação e os requisitos de curvatura.
A linha de cabos NYY inclui configurações de 1 a 5 núcleos, oferecendo aos projetistas opções para diferentes layouts de distribuição de energia fixa. Um cabo de núcleo único pode ser considerado quando alta corrente, roteamento de fase separada ou projeto de instalação exigirem condutores independentes. Um cabo de 3 ou 4 núcleos pode ser adequado para distribuição trifásica compacta, enquanto uma opção de 5 núcleos pode ajudar onde as necessidades de condutor neutro e de proteção estão integradas.
A chave é não adicionar núcleos "por precaução". Cada núcleo deve corresponder a uma função elétrica real e a um plano de terminação. Os cabos de alimentação personalizados também devem deixar espaço suficiente para puxar, dobrar, selecionar a prensa e conectar o painel adequadamente. Quando a contagem de núcleos é coordenada antecipadamente, o cabo é mais fácil de instalar e menos propenso a criar conflitos de espaço inesperados no local.
Os materiais de isolamento e de revestimento devem refletir o ambiente operacional e o nível de proteção exigido. O PVC é amplamente utilizado em instalações fixas de baixa tensão porque oferece isolamento elétrico prático, resistência à umidade, proteção mecânica geral e economia. Para muitos edifícios comerciais, complexos residenciais, instalações industriais e sistemas de distribuição internos, os cabos isolados em PVC podem ser uma escolha adequada quando as condições do local estão dentro dos limites nominais do cabo. A decisão final ainda deve ser baseada em padrões, temperatura, rota de instalação e requisitos de segurança.
O cabo de alimentação NYY da East Energy usa um condutor de cobre, isolamento de PVC, enchimento de PVC e revestimento externo de PVC. Esta construção é adequada para instalações fixas em ambientes industriais, comerciais e residenciais onde a distribuição de energia de baixa tensão requer um equilíbrio prático entre desempenho de isolamento, durabilidade e eficiência de instalação. É um exemplo útil de estrutura de cabo convencional que suporta instalação estável sem complexidade desnecessária.
Cabos de alimentação personalizados nem sempre requerem materiais exóticos. Em muitos projetos, a melhor escolha é uma estrutura convencional bem combinada com a tensão, tamanho do condutor, número de núcleos e revestimento corretos. O objetivo não é tornar o cabo mais avançado no papel. Uma boa especificação torna o cabo apropriado para o local real.
A rota do cabo deve ser descrita com a maior precisão possível. “Interior” pode significar um painel, um conduíte, uma bandeja de cabos, uma sala elétrica ou uma área de produção com calor e vibração. “Subterrâneo” pode significar um conduíte protegido, um caminho enterrado de baixo risco, uma vala de cabos ou uma rota exposta a pressão e impacto. Cada condição altera a quantidade de proteção mecânica e ambiental que o cabo necessita.
As aplicações de cabos NYY podem incluir instalações internas, dutos de cabos, plantas industriais, estações de comutação e rotas subterrâneas onde o risco de danos mecânicos é baixo. As áreas de maior risco podem exigir proteção mecânica adicional. Essa distinção é importante porque nem todas as rotas subterrâneas apresentam o mesmo nível de risco.
Cabos de alimentação personalizados devem, portanto, ser especificados em todo o local, e não apenas em todo o circuito. Em uma rota interna protegida, o comportamento e o espaço do condutor podem ser as principais preocupações. Em uma planta industrial, o calor, o estresse mecânico, os produtos químicos e o manuseio da instalação podem ter mais peso. Para uma rota subterrânea protegida, o comprador deve confirmar se é necessário conduíte, manga, armadura ou outra proteção mecânica antes da produção.
● Fiação fixa interna: confirme a rigidez do condutor, a classificação de tensão, o espaço de roteamento e o método de terminação.
● Dutos ou bandejas de cabos: verifique o raio de curvatura, a adequação do revestimento, a temperatura de instalação e as condições de tração.
● Rota subterrânea protegida: confirme a exposição à umidade, risco mecânico, proteção de conduíte ou manga e requisitos de inspeção.
● Planta industrial: analise a corrente de carga, calor, exposição química, vibração e possíveis pontos de impacto.
Cabos de alimentação personalizados são mais úteis quando um cabo padrão não pode corresponder totalmente à classificação de tensão, estrutura do condutor, rota de instalação ou necessidades de documentação do projeto. Uma especificação confiável começa com a tensão e depois passa para a carga de corrente, tamanho do condutor, contagem de núcleos, isolamento, bainha e nível de proteção. apoia esse processo prático de seleção com opções de cabos, como cabos planos de cobre sólido para fiação interna fixa e cabos isolados em PVC NYY para distribuição mais ampla de baixa tensão, ajudando os projetos a reduzir riscos de incompatibilidade e melhorar a eficiência da instalação.
R: Os cabos de alimentação personalizados são projetados de acordo com requisitos específicos de tensão, corrente, condutor, isolamento, bainha e instalação, em vez de depender apenas das especificações padrão do catálogo.
R: Um cabo de alimentação personalizado é útil quando as opções padrão não correspondem à classificação de tensão exigida, tamanho do condutor, contagem de núcleos, comprimento da rota, nível de proteção ou documentação do projeto.
R: O tamanho do condutor influencia a capacidade de transporte de corrente, resistência, aumento de calor e queda de tensão. O tamanho certo deve seguir a carga, o comprimento da rota e o método de instalação.
R: O cobre sólido funciona bem para fiação fixa e terminação estável, enquanto o cobre trançado oferece melhor flexibilidade para rotas com curvas, necessidades de manuseio ou caminhos de instalação mais apertados.
R: Sim, mas o uso subterrâneo depende da exposição à umidade, risco mecânico, proteção do conduíte, material do revestimento e padrões do projeto. O enterro direto pode exigir proteção adicional.
R: Os compradores devem fornecer classificação de tensão, carga de corrente ou tamanho do condutor, número de núcleos, tipo de condutor, isolamento, bainha, ambiente de instalação, padrões, quantidade e comprimento do tambor.
