Uma fábrica de acessórios para cabos deve escolher equipamentos de teste com base nos riscos do produto e nas declarações de liberação, e não em uma lista de verificação laboratorial genérica. O equipamento necessário para montar um kit de conectores de baixa tensão é diferente do equipamento necessário para verificar terminações de média tensão ou juntas de alta tensão. No entanto, todas as fábricas sérias partilham o mesmo objectivo: devem identificar materiais, controlar dimensões críticas e passos de montagem, detectar produtos inaceitáveis antes do envio e manter registos credíveis. Este guia separa as camadas essenciais do equipamento de teste de acessórios de cabos para que um fabricante possa investir em capacidade útil sem confundir instrumentos caros com um sistema de qualidade eficaz.
Comece com a especificação do produto, interface do cabo, classe de tensão e critérios de aceitação do cliente; eles determinam o plano de teste.
Crie capacidade em camadas: inspeção de entrada, controle em processo, verificações finais ou de rotina, suporte ao desenvolvimento e acesso a testes de qualificação especializada.
Dê tanta atenção aos acessórios de teste, calibração, segurança e registros quanto ao próprio instrumento de teste.
Não utilize uma verificação elétrica final como substituto para controlar a identidade do material, dimensões, limpeza ou sequência de montagem.
Terceirizar testes especializados pode ser sensato, mas a responsabilidade pela evidência do produto permanece com o fabricante.
Os acessórios de cabo operam na conexão entre cabo e equipamento ou entre seções de cabo. Dependendo do produto, eles precisam manter a continuidade elétrica, o desempenho do isolamento, a continuidade da tela ou do aterramento, o controle de campo, a vedação e a integridade mecânica. As verificações de uma fábrica devem, portanto, responder a três questões distintas.
Primeiro, os materiais recebidos e os componentes adquiridos são os itens corretos e aprovados? Segundo, a produção criou a geometria e as condições de montagem pretendidas? Terceiro, o produto acabado atende aos critérios de lançamento definidos? As duas primeiras perguntas costumam ser onde as falhas evitáveis são interrompidas. Um laboratório que realiza apenas um teste final pode perder a substituição do fornecedor, corpo moldado danificado, conector errado, kit incompleto ou orientação de montagem incorreta que gerou o risco.

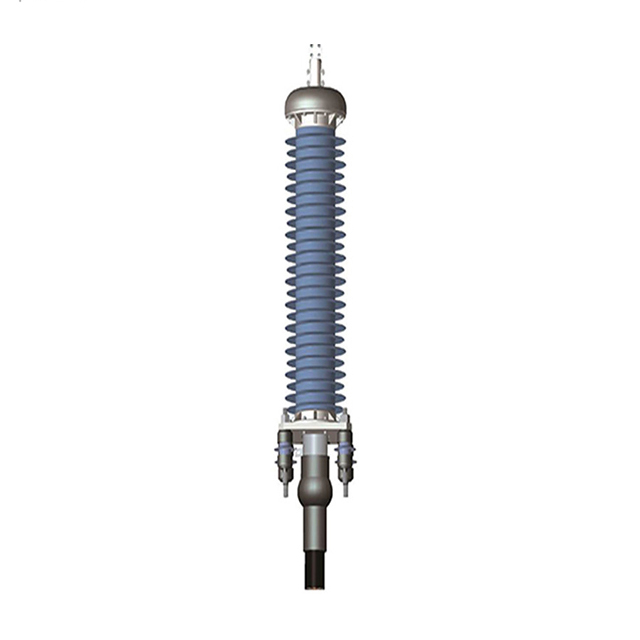

O escopo do teste deve seguir o produto. Os acessórios para cabos 4E incluem produtos de média tensão na faixa de 6 kV a 35 kV e acessórios de alta tensão para 66 kV e acima. Essas categorias de produtos não podem razoavelmente partilhar um único pressuposto de teste universal. O plano de teste, as medidas de segurança, os acessórios e a rota de qualificação externa devem ser revisados separadamente para cada família liberada.
A inspeção de entrada evita que uma fábrica crie problemas de qualidade em cada unidade. Começa com a identificação: número da peça, revisão, aprovação do fornecedor, número do lote, quantidade, condição e necessidade de armazenamento. A profundidade da inspeção deve refletir a função do componente. Um corpo isolante moldado crítico, componente de controle de tensão, conector, peça de vedação ou item de tela condutora merece um método de verificação definido. Consumíveis simples podem exigir controle de identidade e prazo de validade, em vez de um teste complexo.
Os equipamentos essenciais de inspeção de entrada geralmente incluem instrumentos dimensionais calibrados, medidores adequados, auxílios de inspeção visual, balanças quando a quantidade de material ou o peso do kit são importantes, ferramentas de etiquetagem ou código de barras e armazenamento protegido para retenção de amostras. A faixa de medição exata e a resolução devem ser selecionadas a partir de desenhos e tolerâncias. Comprar um dispositivo de alta resolução sem um método para posicionar a parte flexível de forma consistente não cria uma medição confiável.
A condição do material também é uma entrada de teste. Os componentes elastoméricos podem ser danificados por manuseio inadequado, contaminação ou deformação. Adesivos, mastiques, materiais de limpeza e certos compostos podem ter prazo de validade ou limites ambientais. Estabeleça um sistema de status que separe os materiais aceitos, rejeitados, retidos e ainda não inspecionados. É barato comparado com uma reclamação de campo e dá aos auditores uma rota visível desde o lote entregue até o kit finalizado.
O controle em processo deve verificar o que não pode mais ser visto ou corrigido posteriormente. Para uma terminação ou junta, isso pode incluir a orientação do componente, a profundidade de inserção, a localização de uma peça de controle de tensão, a instalação do conector, o ajuste de torque ou compressão, a colocação da vedação, a limpeza da interface ou a conclusão do conteúdo do kit. O método pode ser visual, dimensional, mecânico, elétrico ou digital, mas deve ser repetível e conectado a uma regra de aceitação clara.
Os operadores precisam de acessórios e medidores projetados para a peça, e não improvisados pela memória. Um medidor passa/não passa pode ser mais útil do que um paquímetro de uso geral quando verifica um único local crítico de forma consistente. Uma ferramenta controlada por torque pode precisar de configurações programadas, controle de acesso e um plano de resposta para um resultado fora da faixa. Um processo de crimpagem pode precisar de identificação da matriz, uma sequência definida e inspeção da conexão resultante. Para kits montados manualmente, a leitura do código de barras ou uma lista de seleção verificada podem evitar que um pequeno componente perdido se torne um problema para o cliente.
A fábrica deve registrar apenas informações que possa utilizar. Formulários excessivos convidam a entradas não confiáveis. Um registro forte identifica o produto, lote, estação, operador ou turno, instrumento ou ferramenta quando relevante, resultado e disposição. Tendência dos dados onde podem revelar desvios. Se uma dimensão se aproximar lentamente de um limite ou uma ferramenta específica gerar retrabalhos repetidos, ações poderão ser tomadas antes que uma falha atinja o teste final.
Testes de rotina são as evidências usadas para liberar o produto de acordo com o plano de fabricação acordado. O conteúdo exato vem dos requisitos aplicáveis do produto e do contrato do cliente. Pode incluir confirmação dimensional, continuidade elétrica, verificações relacionadas ao isolamento, inspeção visual e de marcação, verificação de kit ou outros exames definidos. Não deve ser chamado de teste de tipo apenas porque é realizado com equipamento elétrico.
Camada de teste | Objetivo principal | Categoria de equipamento típico | Registro necessário |
|---|---|---|---|
Inspeção de entrada | Confirme a identidade, condição e características críticas dos itens recebidos | Medidores, recursos visuais, escalas, ferramentas de rastreabilidade | Lote do fornecedor, resultado de aceitação, referência de inspeção |
Controle em processo | Evite que erros de montagem ou dimensionais se movam posteriormente | Acessórios dedicados, ferramentas de torque ou compressão, medidores de avanço/não avanço | ID do produto ou lote, resultado da estação, ação anormal |
Liberação de rotina | Confirme se cada produto ou unidade de produção definida atende aos critérios de lançamento | Equipamento de teste elétrico específico do produto, verificações dimensionais e de embalagem | Resultado do teste, identidade do instrumento ou acessório, status de liberação |
Verificação de desenvolvimento | Saiba se um design novo ou alterado funciona conforme o esperado | Acessórios especializados, equipamentos ambientais ou mecânicos, ferramentas de análise | Plano de teste, configuração, observações, conclusões |
Qualificação formal | Demonstrar desempenho sob um protocolo externo ou interno especificado | Laboratório credenciado ou capacidade especializada de alta tensão | Relatório, rastreabilidade de amostra, configuração e revisão |
Uma fábrica de acessórios para cabos deve definir explicitamente o que significa uma falha em testes de rotina. O produto é retrabalhável? O evento exige contenção do lote? Um acessório deve ser verificado? É necessária uma revisão de engenharia? Um sistema de teste que apenas exibe aprovação ou reprovação sem um processo de disposição está incompleto.
Quando os requisitos do produto exigem testes de alta tensão, o arranjo de teste deve ser projetado como um sistema de segurança controlado. O equipamento em si é apenas um componente. A área necessita de segregação adequada, indicações de alerta, intertravamentos ou acesso controlado apropriado ao risco, arranjos de aterramento, procedimentos de emergência, pessoal treinado, inspeção de cabos e conexões e instruções de operação documentadas. A fixação do produto também deve ser adequada; um adaptador improvisado pode criar condições inseguras ou leituras sem sentido.
Não especifique um teste de alta tensão definido apenas pela sua saída máxima. Determine os testes pretendidos, a capacitância ou configuração do produto, quando relevante, as funções de controle e medição necessárias, o espaço disponível, as necessidades de fixação, os regulamentos de segurança aplicáveis e o suporte de serviço. Em seguida, crie um método de trabalho seguro e confirme-o durante o comissionamento. A área de teste não deve se tornar um atalho usado por pessoal não treinado sob pressão de produção.
A gestão da fábrica também deve compreender os limites de um teste. Uma verificação elétrica de rotina pode fornecer evidências valiosas de liberação, mas não comprova todas as condições de campo a longo prazo. É por isso que existem testes formais de tipo e desenvolvimento. Na literatura técnica sobre testes de acessórios de cabos, testes de desenvolvimento, testes de rotina e testes de tipo são tratados como categorias separadas; uma fábrica deve manter a mesma distinção em sua própria matriz de testes.
Novos produtos e mudanças significativas precisam de uma rota de verificação que vá além do controle rotineiro da produção. Dependendo do produto, isso pode envolver avaliação elétrica, térmica, mecânica, ambiental ou relacionada à instalação sob um padrão definido ou especificação do cliente. Uma start-up não precisa necessariamente possuir todos os equipamentos especializados. Laboratórios externos acreditados e parceiros especializados podem oferecer um caminho melhor durante o desenvolvimento inicial.
A terceirização não transfere a responsabilidade do projeto. O fabricante deve controlar a configuração da amostra, revisão do desenho, materiais, rastreabilidade do lote, instruções de preparo, solicitação de testes, desvios, revisão do relatório e link do relatório para a versão de produção liberada. Se um molde, material, conector, configuração de processo ou geometria sofrer alterações materiais, avalie se as evidências existentes ainda se aplicam. Um relatório de qualificação para uma configuração anterior não é um certificado geral para todas as variantes futuras.
Isto é particularmente relevante para famílias de acessórios complexos. Uma linha de terminação de cabo 4E abrange opções termorretráteis, termorretráteis e moldadas. Cada tecnologia pode exigir diferentes amostras, acessórios e condições de validação. O plano de testes de uma fábrica deve ser tão específico quanto a arquitetura do produto.
Um instrumento só é útil se a fábrica souber que ele é adequado e está calibrado. Mantenha um registro de calibração que registre a identidade, localização, faixa, status, data de vencimento e ação do ativo quando um item estiver vencido ou fora da tolerância. Marque claramente os instrumentos para que os operadores possam ver se estão disponíveis para uso. Mantenha medidores mestres ou padrões de referência quando o processo exigir.
Disciplina do sistema de medição também significa avaliar o equipamento e o método. Componentes flexíveis, curvos ou macios podem fornecer leituras diferentes quando segurados de maneira diferente. Se uma dimensão for crítica, defina o ponto de referência, o ponto de contato, a pressão, o ambiente, se relevante, e a condição da amostra. Execute um estudo simples de repetibilidade com mais de um operador quando for prático. O resultado pode mostrar que a questão não é o compasso, mas o método.
A mesma abordagem se aplica aos equipamentos de teste elétrico. Identifique o acessório por número de peça e revisão, inspecione-o, proteja-o contra danos e guarde a configuração no registro de teste. Se um resultado mudar inesperadamente, a investigação deve considerar o produto, o instrumento, o acessório, o conjunto de cabos e o método, em vez de assumir que o produto é sempre o culpado.
O melhor sistema de dados é aquele que liga de forma confiável o produto acabado às suas evidências. Uma implementação básica pode usar registros controlados em papel e etiquetas de lote; uma operação maior pode usar códigos de barras e um sistema de fabricação. Qualquer abordagem deve preservar a mesma cadeia: pedido do cliente ou ordem de produção, kit finalizado, lista de materiais, lotes de materiais, registros-chave do processo, resultado do teste, decisão de liberação e remessa.
Use os painéis com cuidado. Acompanhe medidas que apoiam decisões, como taxa de rejeição recebida, rendimento na primeira passagem, causa de retrabalho, falha de teste por estação, status de calibração, taxa de problemas do fornecedor e devoluções de clientes. Não crie uma longa lista de métricas sem propriedade. Um defeito recorrente deve desencadear contenção, análise de causa raiz, ação corretiva, revisão de eficácia e atualização documentada quando necessário.
Para uma planta em crescimento, esta informação ajuda a priorizar o investimento. Variações repetidas na montagem podem justificar uma fixação melhor. Longas filas de testes podem justificar uma segunda estação de testes. A variação do fornecedor pode justificar verificações de entrada mais rigorosas ou uma revisão de qualificação. Os dados devem tornar a fábrica mais inteligente e não apenas mais documentada.
Comece elaborando a matriz de teste do produto lançado. Liste cada família de produtos, característica crítica, estágio de inspeção, método, equipamento ou acessório, critério de aceitação, registro e função responsável. Use-o para decidir a primeira lista de compras. A lista inicial deve apoiar a inspeção de recebimento seguro, montagem repetível, liberação de rotina controlada e registros confiáveis.
Em seguida, especifique cada estação de teste como um pacote: instrumento, fixação do produto, instruções de trabalho, plano de calibração, arranjo de segurança, captura de dados, peças sobressalentes e teste de comissionamento. Isso evita o problema comum de comprar um instrumento capaz sem nenhuma forma segura ou repetível de usá-lo no produto. Em seguida, planeje o desenvolvimento e o acesso ao teste de tipo para cada família antes que a equipe de vendas faça declarações de desempenho.
Por fim, revise a lista após a criação do piloto. Alguns equipamentos serão essenciais; outros itens podem ser melhor adiados. A prioridade não é encher um laboratório. É tornar cada unidade liberada rastreável, devidamente montada e apoiada por evidências apropriadas.
O equipamento de teste certo para uma fábrica de acessórios para cabos é um sistema conectado de métodos, pessoas, acessórios, instrumentos, registros e controles de segurança. A inspeção de entrada protege o processo, as verificações em processo protegem interfaces críticas, os testes de rotina protegem a liberação e o desenvolvimento ou teste de tipo protege a reivindicação do produto. A 4E pode apoiar os fabricantes que precisam alinhar o escopo dos acessórios de cabos, o planejamento da fábrica e a prontidão da produção. Invista primeiro nos controles que permitem que uma nova linha produza continuamente o mesmo produto aceitável; adicione capacidade especializada quando a estratégia e o volume do produto o tornarem valioso.
Não. Ela precisa de um controle de rotina adequado para seus produtos lançados e de um caminho definido para testes especializados quando necessário. Alguns trabalhos formais de qualificação podem ser realizados externamente, desde que amostras, configurações e relatórios sejam controlados.
Verifique a identidade, revisão, lote, condição, status de armazenamento e as características críticas especificadas pelo plano de inspeção aprovado. O plano deve focar nos recursos que afetam o ajuste, o isolamento, a vedação ou o desempenho da montagem.
Não. A inspeção visual pode detectar danos, falta de componentes ou defeitos óbvios de montagem, mas não pode provar todas as características elétricas. Deve fazer parte de um plano de controle específico do produto.
Use um intervalo baseado no instrumento, seu uso, risco, orientação do fabricante e histórico anterior. A fábrica também deve proteger o equipamento contra danos e retirá-lo de uso quando o status não for claro.
Os acessórios posicionam o produto e criam a interface entre o instrumento e o item de teste. Um acessório de má qualidade ou danificado pode criar condições inseguras, resultados falsos ou medições inconsistentes, mesmo quando o próprio instrumento é capaz.
Retenha a identidade do produto ou lote, data, resultado, método aplicável, estação de teste ou identidade do dispositivo, quando relevante, operador ou revisor, e decisão de liberação ou disposição. Vincule o registro ao histórico de material e produção.
