O equipamento foi projetado para operar de forma confiável sob as seguintes condições ambientais:
Altitude: Não superior a 2.000 metros acima do nível do mar.
Temperatura ambiente: Máxima +40°C, mínima –25°C.
Velocidade do vento externo: Não deve exceder 35 m/s.
Grau de Poluição: Classe II (ambiente de poluição moderada, adequado para a maioria das áreas industriais e urbanas).
Resistência Sísmica:
Aceleração horizontal: ≤ 3 m/s²
Aceleração vertical: ≤ 1,5 m/s²
Fator de segurança: > 1,67
Esses parâmetros garantem um desempenho estável sob condições típicas de distribuição externa, incluindo atividade sísmica moderada e cargas de vento padrão.

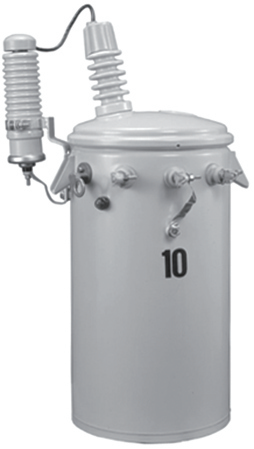

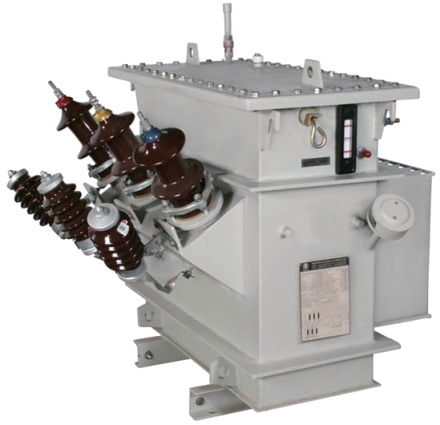

Para obter o transformador CSP (Completamente Autoprotegido) de alto desempenho, integramos vários componentes importantes de proteção e monitoramento no projeto do transformador. Esses componentes trabalham juntos durante o processo de fabricação para fornecer múltiplas camadas de proteção elétrica e térmica, garantindo segurança e confiabilidade operacional a longo prazo, sem a necessidade de extensos dispositivos de proteção externa.
A tecnologia CSP integra:
Proteção contra sobrecorrente (fusível de alta tensão)
Indicação de sobrecarga (sinal luminoso visual)
Proteção secundária contra falhas (disjuntor de baixa tensão)
Esses componentes são montados internamente e coordenados eletricamente para fornecer proteção abrangente tanto para o transformador quanto para a rede a jusante.
O fusível de alta tensão serve como dispositivo primário de proteção contra sobrecorrente do transformador. Sua principal função é isolar automaticamente um transformador defeituoso da rede elétrica principal em caso de falha interna, como curto-circuito ou sobrecarga severa.
Local de montagem: Dentro do tanque do transformador.
Conexão Elétrica: Conectada entre:
O cabo de alta tensão de entrada da bucha e
O condutor da linha de alta tensão do enrolamento primário do transformador.
Esta montagem interna garante que o fusível opere em ambiente controlado, protegido de contaminação externa e condições climáticas. Quando o fusível funciona (queima), ele interrompe com segurança a corrente de falha e desconecta o transformador da rede, evitando danos aos equipamentos upstream e reduzindo o impacto da interrupção em outros clientes.
O indicador de sobrecarga fornece uma indicação visual clara quando o transformador está operando sob condições de carga anormais (por exemplo, sobrecarga sustentada além da capacidade nominal).
Local de montagem: A luz indicadora é montada na parede externa do tanque do transformador, próximo à alavanca de operação do disjuntor para fácil visibilidade.
Conexão Elétrica: A luz de sinalização é conectada eletricamente ao circuito interno de detecção de luz de sinalização dentro do transformador, que monitora continuamente a corrente de carga.
Quando a corrente de carga excede o limite predefinido por um período especificado, o circuito sensor ativa a luz indicadora externa. Isso permite que o pessoal de campo identifique rapidamente transformadores sobrecarregados sem abrir o tanque ou realizar medições complexas, permitindo o gerenciamento de carga ou ações de manutenção em tempo hábil.
O disjuntor de baixa tensão (secundário) fornece proteção contra falhas e sobrecarga no lado secundário, protegendo o circuito de baixa tensão e o equipamento a jusante contra danos causados por corrente excessiva.
Local de montagem: Dentro do tanque do transformador.
Conexão Elétrica: Conectada entre:
O enrolamento secundário (lado de baixa tensão do transformador) e
A bucha secundária (que se conecta ao cabo ou carga externa de baixa tensão).
Esta conexão interna garante que toda a corrente que sai do enrolamento secundário passe através do disjuntor. No caso de uma falha no lado secundário (como um curto-circuito ou sobrecarga sustentada), o disjuntor desarma, desconectando a carga do transformador. Isso protege o transformador e o equipamento a jusante contra tensões térmicas e mecânicas.
O disjuntor secundário pode ser reinicializado manualmente após a falha ser eliminada, proporcionando proteção e conveniência operacional.
