Defina a tensão CC nominal necessária, a corrente CC e a potência CC. Eles determinam a tensão secundária do transformador e as classificações de corrente, bem como a configuração do circuito retificador. Considere a capacidade de sobrecarga e o ciclo de trabalho.
Especifique a tensão primária, frequência (50 Hz ou 60 Hz) e número de fases. Confirme se a entrada é de um alimentador dedicado ou barramento compartilhado e se existe flutuação ou desequilíbrio de tensão.
Selecione o número de pulso do retificador:
6 pulsos: Simples, menor custo, maior conteúdo harmônico.
12 pulsos: Dois enrolamentos secundários com mudança de fase de 30°, harmônicos reduzidos.
24 pulsos: Quatro enrolamentos secundários, redução adicional de harmônicos, adequado para grandes cargas CC.
O número de pulso determina o número de enrolamentos secundários, ângulos de mudança de fase e conexões de enrolamento.
Escolha a conexão do enrolamento (por exemplo, delta, estrela, zigue-zague) e a porcentagem de impedância. A impedância afeta a corrente de curto-circuito, a operação paralela e o compartilhamento harmônico. Para transformadores com vários enrolamentos, especifique a mudança de fase entre os enrolamentos secundários.
Selecione de acordo com o ambiente de instalação e perfil de carga:
AN (Ar Natural): Para ambientes internos limpos e de baixa a média capacidade.
AF (Ar Forçado): Maior capacidade com ventiladores, em ambientes internos.
ONAN (Oil Natural Air Natural): Imerso em óleo, externo ou interno.
ONAF (Óleo Natural Ar Forçado): Maior capacidade, imerso em óleo com ventiladores.
OFAF (Oil Forced Air Forced): Capacidade muito elevada, circulação forçada de óleo.
Resfriado a água: Para densidade de potência extremamente alta ou espaço restrito.
Especifique a classe de isolamento (por exemplo, Classe F, Classe H) e o aumento de temperatura permitido. O aumento maior da temperatura reduz o tamanho e o custo, mas pode afetar a vida. Considere a temperatura ambiente, altitude e ventilação.
Defina a perda sem carga e a perda de carga máximas permitidas. Os projetos de baixa perda usam aço silício de alta qualidade, geometria de núcleo otimizada e enrolamentos de cobre de alta condutividade. Confirme se é necessário atender aos padrões de eficiência específicos (por exemplo, IEC 60076-20, GB 20052).
Interior/Exterior: Afeta o gabinete, o resfriamento e o grau de proteção.
Altitude: Acima de 1000 m requer redução de capacidade ou isolamento especial.
Temperatura ambiente: Ambiente elevado reduz a capacidade; ambiente baixo afeta a viscosidade do óleo.
Umidade e poluição: Especifique a distância de fuga e a proteção contra corrosão.
Carga sísmica e de vento: Para instalação externa, confirme o projeto mecânico.
Especifique os padrões aplicáveis: IEC 60076, GB 1094, IEEE C57.12.00, etc. Os testes de rotina incluem resistência do enrolamento, relação, impedância, perda sem carga, perda de carga, testes dielétricos e aumento de temperatura. Os testes de tipo podem incluir impulso de raio, curto-circuito e medição harmônica.
Confirme a área ocupada, altura e peso permitidos para transporte e instalação. Para unidades imersas em óleo, considere o volume de óleo e o acesso para manutenção. Para o tipo seco, considere a folga para resfriamento.
| Faixa/opção típica | da unidade | de parâmetro |
|---|---|---|
| Tipo | — | Transformador retificador, tipo seco ou imerso em óleo |
| Tensão CC Nominal | V | 50 – 2000 |
| Corrente CC nominal | A | 100 – 100.000 |
| Potência CC nominal | kW | 50 – 200.000 |
| Tensão primária | kv | 0,4 – 220 |
| Freqüência | Hz | 50/60 |
| Número de fases | — | 3 |
| Número de pulso do retificador | — | 6, 12, 24 ou personalizado |
| Enrolamentos Secundários | — | 1 – 4 ou mais |
| Mudança de Fase | ° | 0 – 30 (entre enrolamentos) |
| Material de enrolamento | — | Cobre / Alumínio |
| Material principal | — | Aço silício de grão orientado |
| Método de resfriamento | — | AN, AF, ONAN, ONAF, OFAF, refrigerado a água |
| Classe de isolamento | — | F/H |
| Aumento da temperatura | K | 60 – 100 (personalizado) |
| Impedância | % | 4 – 12 (personalizado) |
| Perda sem carga | kW | De acordo com design e padrão |
| Perda de carga | kW | De acordo com design e padrão |
| Eficiência | % | ≥ 98 (em carga nominal) |
| Grau de Proteção | PI | IP00 – IP54 |
| Altitude | m | ≤ 1000 (padrão); >1000 com desclassificação |
| Temperatura Ambiente | °C | -25 a +45 (padrão) |
| Padrões | — | IEC 60076, GB 1094, IEEE C57.12.00 |
| Instalação | — | Interior / Exterior |
Nota: Todos os parâmetros são personalizáveis com base nos requisitos da aplicação. Confirme os dados reais do projeto antes de fazer o pedido.
Sistemas retificadores de eletrólise e galvanoplastia
Fundição de alumínio, cobre e zinco
Fornos de arco DC e aquecimento por indução
Fonte de alimentação de tração para ferrovias e metrôs
Drives DC para laminadores e máquinas de papel
Produção de hidrogênio e processos eletroquímicos
Instalações de teste e pesquisa DC de alta potência

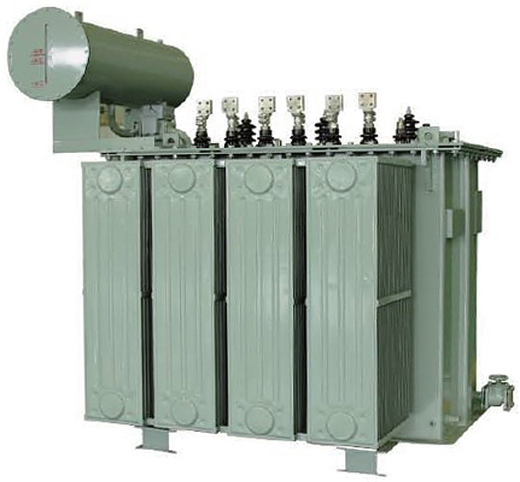

Transformador de retificador
Transformadores de retificador é a potência do equipamento retificador, a maioria das fontes de energia CC e a fonte de alimentação CC do sistema eletrônico são fornecidas pela rede CA e pelo equipamento que é composto pelos transformadores e retificadores do retificador. Portanto, o transformador do retificador é amplamente utilizado na eletro -produto eletromical, a ação de TR da ElecR ÓC, transmissão de energia DC, conversão de frequência e retificador da indústria. Todos esses transformadores são produtos de baixa perda e economia de energia e podem ser projetados especiais de acordo com os requisitos do cliente.
1. Temperatura ambiente: Temp máxima, +40 ° C, Min Temp, -30 ° (revise se estiver além da faixa)
2. Altitude: ＜ 1000m (aumento da temperatura e distância externa de isolamento a ser modificada se> 1000m)
3. Umidade relativa: ＜ 90% (25 ℃)
4.Classe de poluição externa: 4
