4E
Ao contrário de alternativas ocultas a frio ou pré-moldadas, sua instalação depende da aplicação de calor, tornando-as uma escolha prática para cenários de baixa tensão (VE) a alto tensão (HV), incluindo aplicações de tensão média (MV) de até 35 kV. Eles são amplamente utilizados em redes de distribuição de energia, infraestrutura de telecomunicações e configurações industriais, onde é necessário desempenho consistente em condições variadas.
IEC 60684 (para mangas isolantes flexíveis)
IEEE 48 (para terminações de cabo para distribuição de energia)
BS EN 50362 (para acessórios de cabo de média tensão)
UL 224 (para materiais de isolamento elétrico)
Faixa de temperatura operacional: -55 ° C a +135 ° C, com tolerância a curto prazo para temperaturas de pico de até 150 ° C.
Material de base: poliolefina reticulada (XLPO) ou fluoropolímeros, geralmente integrados aos revestimentos adesivos (derretidos a quente ou não adesivo) para vedação aprimorada.
Estrutura em camadas:
Camada externa: resistente à abrasão para suportar o estresse mecânico.
Camada média: Material isolante para manter a integridade dielétrica.
Camada interna: material condutor ou anti-rastreamento para controlar o estresse elétrico, crítico para aplicações de HV.
Reforços opcionais: as tranças de blindagem ou os elementos de controle de tensão podem ser incluídos em sistemas de 35 kV para otimizar o desempenho em ambientes de alta tensão.
| Especificação | de parâmetro |
|---|---|
| Faixa de tensão | 0,6/1 kV (LV) a 35 kV (MV) |
| Razão de encolhimento | 2: 1 a 4: 1 (redução de diâmetro) |
| Força dielétrica | ≥20 kV/mm (para materiais baseados em XLPO) |
| Classificação de chama | Compatível com VW-1 (auto-extrato) |

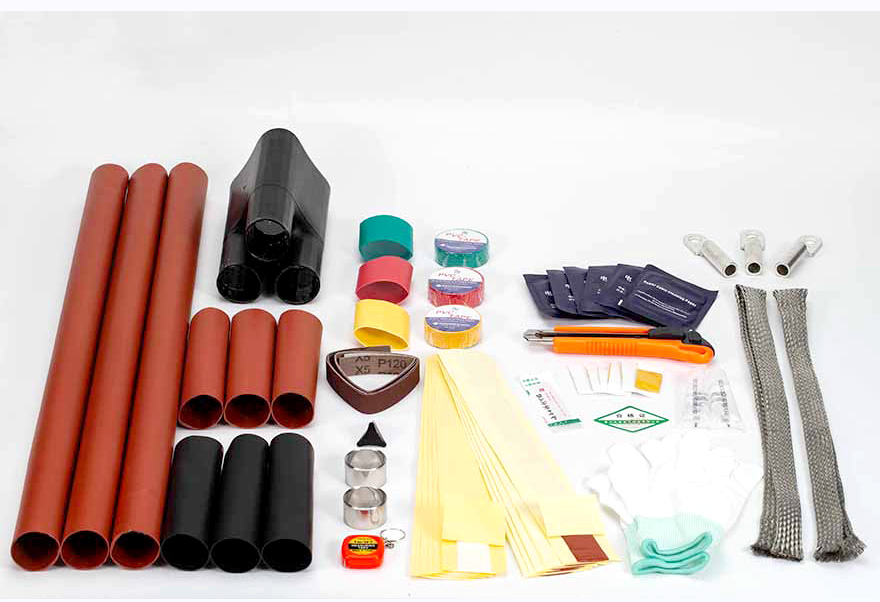

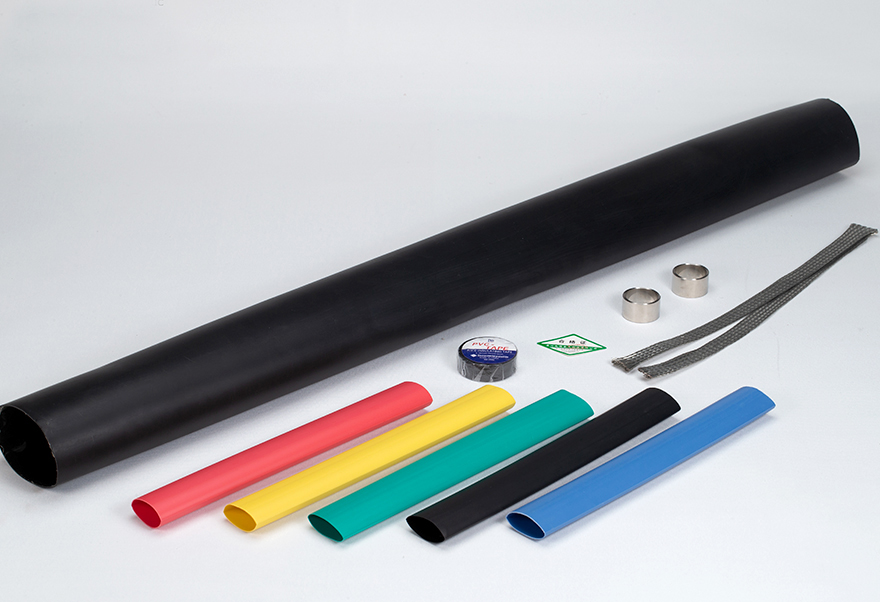

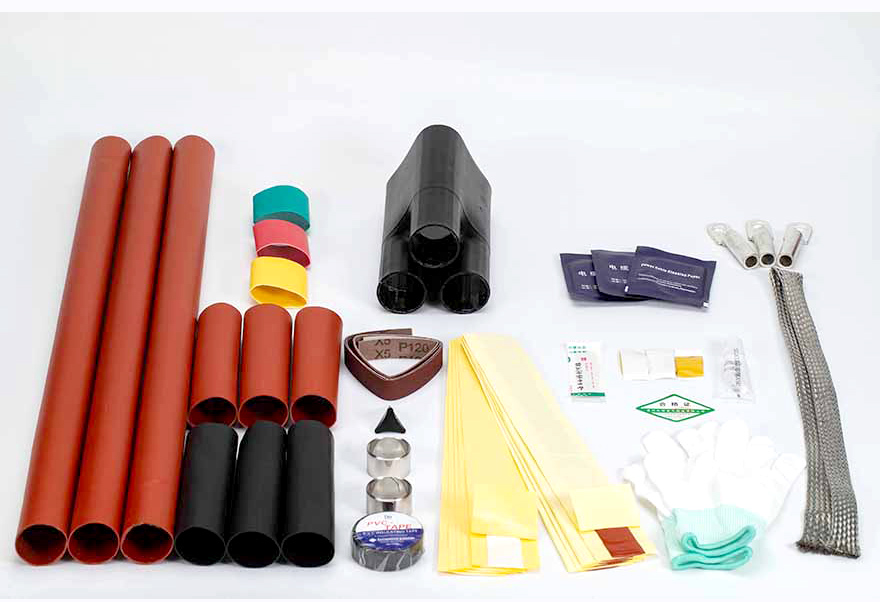

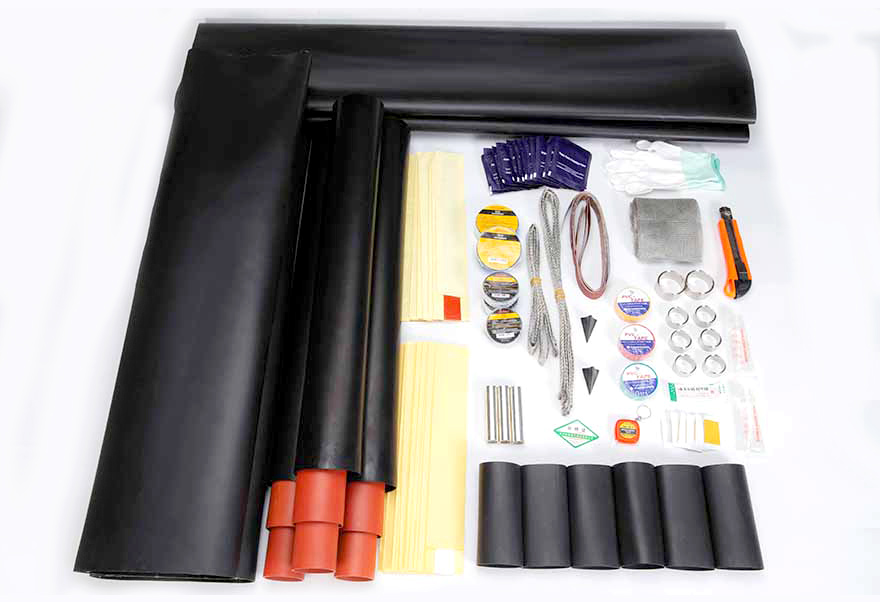

Mangas de terminação (componentes principais)
Emendas retas ou trançadas
Conectores e terminais
Dispositivos de breakout (para cabos com vários núcleos)
Acessórios de instalação (por exemplo, ferramentas de limpeza, fitas adesivas)
Seamento eficaz: os revestimentos adesivos derretem durante a instalação para preencher lacunas, resistindo à penetração de umidade e contaminação ambiental.
Adaptação adaptativa: o encolhimento uniforme permite a conformidade em formas irregulares de cabos, garantindo cobertura consistente.
Custo-eficiência: menores custos de materiais em comparação com alternativas e resumíveis a frio, tornando-os adequados para projetos em larga escala.
Durabilidade: a resistência a UV e ozônio permite o desempenho confiável em ambientes externos, como subestações ou instalações de energia solar.
Juntas de cabo LV/HV em grades elétricas
Conexões de bucha do transformador
Terminações do painel de distribuição e distribuição
Proteção para emendas de fibra óptica
Escudo para cabos coaxiais em redes de transmissão de dados
Terminações de fiação nos sistemas automotivos
Conexões de cabo de sinal na infraestrutura ferroviária
Embalagem: As terminações individuais são seladas em sacolas à prova de umidade com dessecantes para evitar a degradação. Os kits são agrupados em caixas rotuladas para facilitar a identificação.
Remessa: as caixas são empilhadas em paletes, projetados para cumprir os padrões ISTA 2A para resistência à vibração e aos impactos de queda durante o trânsito.
Ao contrário de alternativas ocultas a frio ou pré-moldadas, sua instalação depende da aplicação de calor, tornando-as uma escolha prática para cenários de baixa tensão (VE) a alto tensão (HV), incluindo aplicações de tensão média (MV) de até 35 kV. Eles são amplamente utilizados em redes de distribuição de energia, infraestrutura de telecomunicações e configurações industriais, onde é necessário desempenho consistente em condições variadas.
IEC 60684 (para mangas isolantes flexíveis)
IEEE 48 (para terminações de cabo para distribuição de energia)
BS EN 50362 (para acessórios de cabo de média tensão)
UL 224 (para materiais de isolamento elétrico)
Faixa de temperatura operacional: -55 ° C a +135 ° C, com tolerância a curto prazo para temperaturas de pico de até 150 ° C.
Material de base: poliolefina reticulada (XLPO) ou fluoropolímeros, geralmente integrados aos revestimentos adesivos (derretidos a quente ou não adesivo) para vedação aprimorada.
Estrutura em camadas:
Camada externa: resistente à abrasão para suportar o estresse mecânico.
Camada média: Material isolante para manter a integridade dielétrica.
Camada interna: material condutor ou anti-rastreamento para controlar o estresse elétrico, crítico para aplicações de HV.
Reforços opcionais: as tranças de blindagem ou os elementos de controle de tensão podem ser incluídos em sistemas de 35 kV para otimizar o desempenho em ambientes de alta tensão.
| Especificação | de parâmetro |
|---|---|
| Faixa de tensão | 0,6/1 kV (LV) a 35 kV (MV) |
| Razão de encolhimento | 2: 1 a 4: 1 (redução de diâmetro) |
| Força dielétrica | ≥20 kV/mm (para materiais baseados em XLPO) |
| Classificação de chama | Compatível com VW-1 (auto-extrato) |
Mangas de terminação (componentes principais)
Emendas retas ou trançadas
Conectores e terminais
Dispositivos de breakout (para cabos com vários núcleos)
Acessórios de instalação (por exemplo, ferramentas de limpeza, fitas adesivas)
Seamento eficaz: os revestimentos adesivos derretem durante a instalação para preencher lacunas, resistindo à penetração de umidade e contaminação ambiental.
Adaptação adaptativa: o encolhimento uniforme permite a conformidade em formas irregulares de cabos, garantindo cobertura consistente.
Custo-eficiência: menores custos de materiais em comparação com alternativas e resumíveis a frio, tornando-os adequados para projetos em larga escala.
Durabilidade: a resistência a UV e ozônio permite o desempenho confiável em ambientes externos, como subestações ou instalações de energia solar.
Juntas de cabo LV/HV em grades elétricas
Conexões de bucha do transformador
Terminações do painel de distribuição e distribuição
Proteção para emendas de fibra óptica
Escudo para cabos coaxiais em redes de transmissão de dados
Terminações de fiação nos sistemas automotivos
Conexões de cabo de sinal na infraestrutura ferroviária
Embalagem: As terminações individuais são seladas em sacolas à prova de umidade com dessecantes para evitar a degradação. Os kits são agrupados em caixas rotuladas para facilitar a identificação.
Remessa: as caixas são empilhadas em paletes, projetados para cumprir os padrões ISTA 2A para resistência à vibração e aos impactos de queda durante o trânsito.
