Os acessórios para cabos retráteis a frio de 6-35kV são soluções de alto desempenho para terminações e juntas de cabos de energia de média tensão. A série inclui:
Terminação interna retrátil a frio 4E NLS

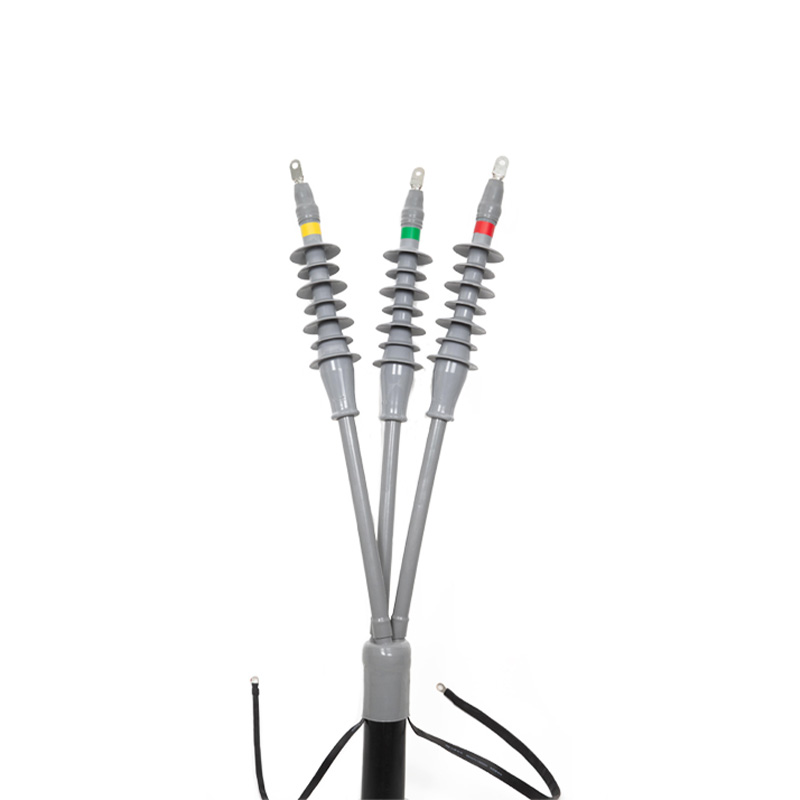

Terminação externa retrátil a frio 4E WLS
Junta intermediária retrátil a frio 4E JLS

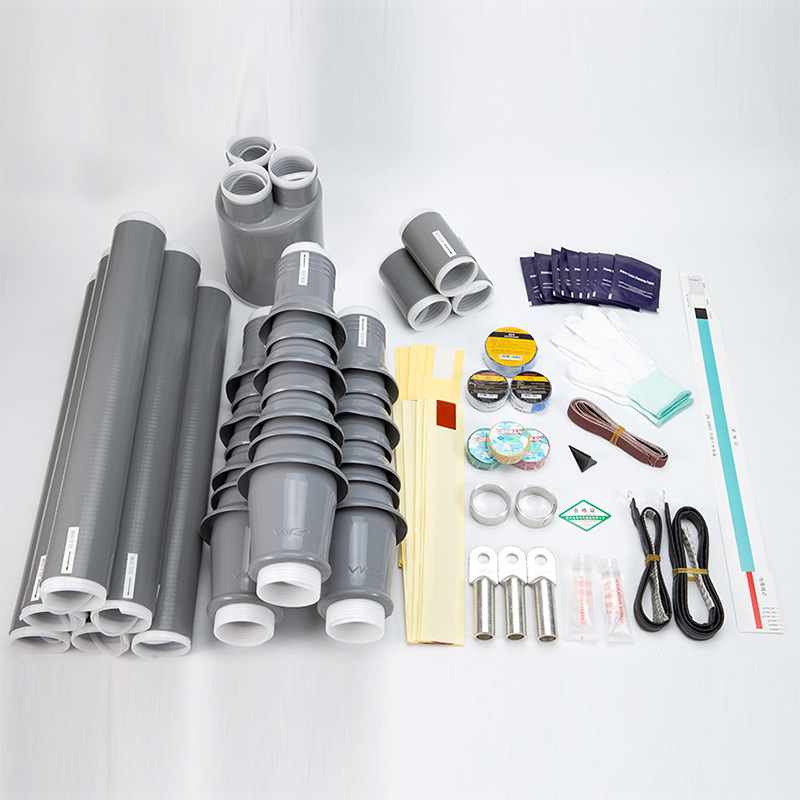

Estes acessórios são compostos principalmente por:
Corpo pré-fabricado (cone de tensão integrado + corpo isolante)
Terminações (internas ou externas) ou tubo de conexão (para junta intermediária)
Dedo retrátil multicore a frio (para cabos multicore)
Tubos isolantes retráteis a frio e tubos colorimétricos
O corpo pré-fabricado é fabricado usando moldagem por injeção de borracha de silicone líquido, oferecendo estabilidade a longo prazo, distribuição uniforme do campo elétrico e pressão radial consistente no corpo do cabo.
Excelentes características de interface evitam a quebra de fugas respiratórias durante a operação do cabo. As terminações e os tubos de conexão são projetados para atender aos requisitos de material do núcleo do cabo e às especificações do usuário, garantindo proteção de isolamento confiável e desempenho à prova d'água.
| Descrição | do recurso |
|---|---|
| Excelente matéria-prima | Corpo pré-fabricado feito de borracha de silicone líquido de alta qualidade – excelente isolamento, alongamento, resistência à ruptura e baixa deformação residual após expansão |
| Estrutura retrátil a frio | Fabricado com equipamentos avançados de expansão e tubos de suporte, garantindo a integridade do produto sem danos durante a expansão |
| Fácil instalação | Não é necessário treinamento especial; baixo custo de mão de obra devido à instalação simples e sem ferramentas |
| Valor | do parâmetro |
|---|---|
| Tensão nominal | 6 kV – 35 kV |
| Frequência de energia suporta tensão | Conforme IEC 60502 (dependendo da classe de tensão) |
| Tensão suportável ao impulso do raio | De acordo com IEC 60502 |
| Nível de descarga parcial | ≤ 10 pC a 1,73 U₀ |
| Corrente classificada | Até 630 A/800 A/1250 A (dependendo do tamanho do cabo) |
| Corrente de curto-circuito (1 segundo) | Até 31,5 kA |
| Temperatura operacional | -40 ° C a +90 ° C. |
| Aplicação | de modelo | de tipo de produto |
|---|---|---|
| Terminação interna retrátil a frio | 4E NLS | Para painéis, transformadores e painéis internos |
| Terminação externa retrátil a frio | 4E WLS | Para linhas aéreas externas, subestações e instalações expostas |
| Junta intermediária retrátil a frio | 4E JLS | Para conexão direta de cabos XLPE ou PILC |
| Aplicação | Setorial |
|---|---|
| Redes de distribuição de energia | Distribuição primária e secundária de 6kV – 35kV |
| Subestações | Terminações de transformadores e quadros de distribuição |
| Plantas Industriais | Fábricas, minas, instalações petroquímicas |
| Energia renovável | Fazendas solares, conexões de energia eólica |
| Infraestrutura | Túneis, aeroportos, ferrovias |
| Descrição | do benefício |
|---|---|
| Silicone líquido de alta qualidade | Propriedades elétricas e mecânicas superiores |
| Tecnologia de encolhimento a frio | Não é necessário aquecimento – instalação mais segura e rápida |
| Campo elétrico uniforme | Cone de tensão integrado garante operação livre de PD |
| À prova d'água e selado | Proteção confiável contra entrada de umidade |
| Longa vida útil | Mais de 30 anos em condições normais de operação |
| Ampla compatibilidade de cabos | Adequado para cabos XLPE, EPR e PILC; condutores de cobre ou alumínio |
Tensão nominal uo/u (um) kv | 6/10 (12,5) | 8.7/15 (17,5) | 26/35 (40,5) | Railway UO = 27,5 | Resultado do teste | |||
Teste de tensão de frequência de 5 minutos | Sem flashover, sem quebra abaixo de 4.5Uo | sem flowover, sem quebra | ||||||
1min de tensão de frequência em teste de chuva | Sem flashover, sem quebra abaixo de 4uo | sem flowover, sem quebra | ||||||
Descarga parcial no teste de temperatura ambiente | volume de descarga abaixo de 1,73Uo ≤10pc | ≤1,6pc | ||||||
Ciclo de carga de tensão constante no teste de ar | Aquecimento 2.5UO e condutor a uma temperatura para 95-100 ° C três vezes, sem flowover, sem quebra | sem flowover, sem quebra | ||||||
Descarga parcial em teste de alta temperatura | condutor de cabo aquecido para 95-100C, volume de descarga abaixo de 1,73UO ≤10pc | ≤1,6pc | ||||||
Descarga parcial no teste de temperatura ambiente | volume de descarga abaixo de 1,73Uo ≤10pc | ≤1,6pc | ||||||
Tensão de impulso em teste de alta temperatura | 75 kV | 95 KV | 200 kV | 250 kV | sem flowover, sem quebra | |||
Condutor de cabo aquecido a 95-100 ° C, polaridade positiva e negativa 10 vezes, sem flowover, sem quebra | ||||||||
Teste de ciclo de carga de tensão constante | Aquecimento 2.5UO e condutor a uma temperatura para 95-100 ° C sessenta vezes, sem flashover, sem quebra | sem flowover, sem quebra | ||||||
Descarga parcial em teste de alta temperatura | condutor de cabo aquecido a 95-100 ° C, volume de descarga sob 1,73UO ≤10pc | ≤1,6pc | ||||||
Descarga parcial no teste de temperatura ambiente | volume de descarga abaixo de 1,73Uo ≤10pc | ≤1,6pc | ||||||
Teste de tensão de impulso | 75 kV | 95 KV | 200 kV | 250 kV | sem flowover, sem quebra | |||
polaridade positiva e negativa 10 vezes, sem flowover, sem quebra | ||||||||
Teste de tensão de frequência de 15 minutos | Sem flashover, sem quebra abaixo de 2.5Uo | sem flowover, sem quebra | ||||||
Teste de pulverização de sal de terminação ao ar livre | 1,25 UO, 1000H, sem flowover, sem quebra, sem corrosão elétrica significativa e dano mecânico | sem flowover, sem quebra | ||||||
Teste molhado de rescisão interna | 1,25 UO, 300H, sem flowover, sem quebra, sem corrosão elétrica significativa e dano mecânico | sem flowover, sem quebra | ||||||
6-35kV Acessórios para cabos encolhidos por calor :

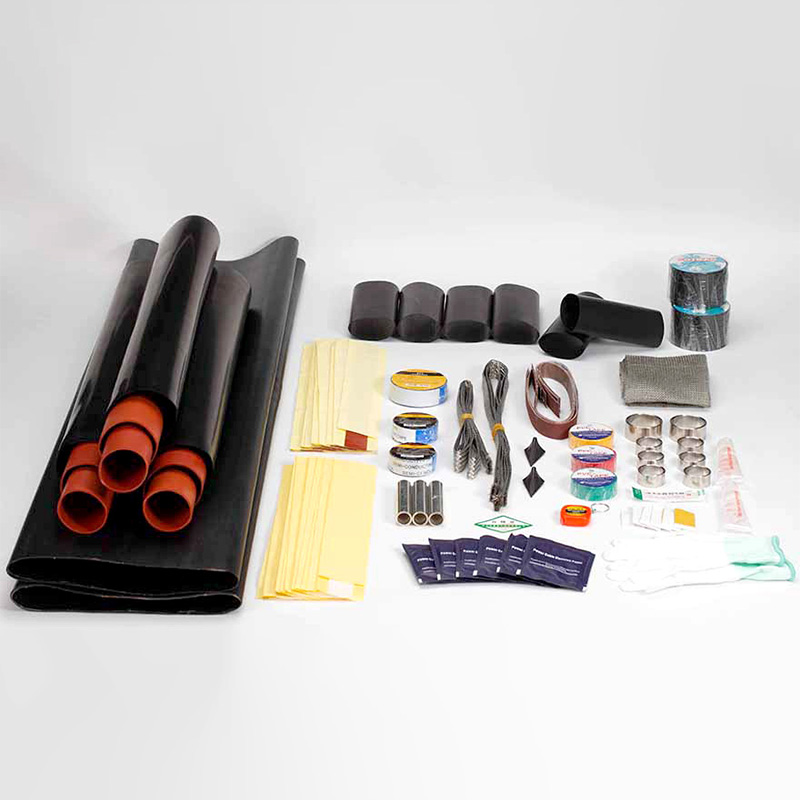

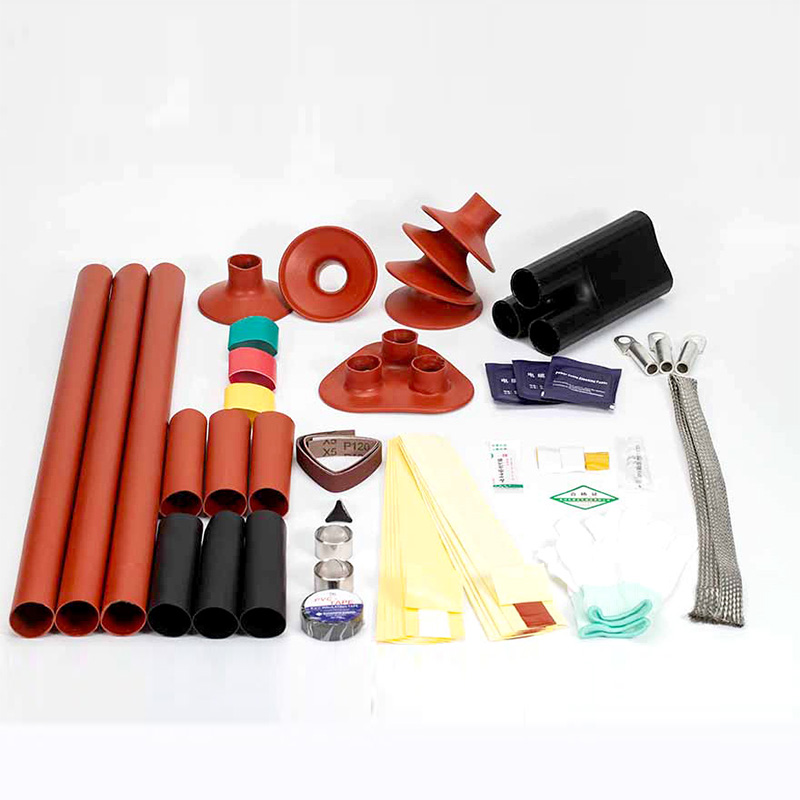

4e-nrs, 4e-wrs e 4e-jrs Acessórios de cabo de série encolhidos por calor são aplicados a 35kV e abaixo do cabo de borracha. Os acessórios de cabo de encolhimento de calor está usando o Polímero Multifásico de Importar, são os produtos de atualização dos acessórios de cabo do tipo embrulhado. Com instalação conveniente, continue com a pressão radial adequada no corpo do cabo, a característica da interface é boa. O tubo de controle de tensão do tipo de parâmetro para melhorar a distribuição do campo elétrico, que pode efetivamente resolver a seção de blindagem externa do cabo no problema de concentração de tensão elétrica. As propriedades elétricas são aprimoradas dos acessórios de cabo do tipo embrulhado para garantir a segurança e a operação confiável. Os principais componentes são tubulares, basicamente, incluindo tubo de controle de tensão, tubo de isolamento, tubo de três dedos, manga de proteção do tubo selado, etc.
Principais recursos de desempenho e estrutura:
Desempenho técnico: Conheça os requisitos BS EN 50181, IEC60502, GB/T12706.
Matérias-primas de encolhimento de calor: o tubo de tensão é o tipo de parâmetro, campo elétrico bem distribuído no local de corte de cabo isolante. O tubo isolante tem efeito de insílação, a manga de proteção tem efeito de proteção. O encolhimento do calor do produto é bastante estável, pode encolher o tamanho original da condição de aquecimento, a deformação residual é pequena. Todos os produtos estão processando a formação na fábrica. Não há necessidade de usar fogo, nenhum treinamento especial, a instalação é simples e rápida.
Tem resistência à sujeira, envelhecimento e boa prova d'água, com desempenho superior resistente ao calor frio.
A superfície é lisa e bonita.
Não | Nome | Modelo | Tensão | Seção transversal do cabo | Tensão | Seção transversal do cabo |
1 | Encolhimento de calor rescisão interna | 4E-NRS-8.7/15-1 | 6/10 8.7/10 8.7/15 | 25 ～ 70mm² | 8.7/15 | 25 ～ 50mm² |
4E-NRS-8.7/15-2 | 95 ～ 185mm² | 70 ～ 150mm² | ||||
4E-NRS-8.7/15-3 | 240 ～ 400mm² | 185 ～ 300mm² | ||||
4E-NRS-8.7/15-4 | 500 ～ 800mm² | 400 ～ 630mm² | ||||
2 | Encolhimento de calor terminação ao ar livre | 4E-WRS-8.7/15-1 | 25 ～ 70mm² | 25 ～ 50mm² | ||
4E-WRS-8.7/15-2 | 95 ～ 185mm² | 70 ～ 150mm² | ||||
4E-WRS-8.7/15-3 | 240 ～ 400mm² | 185 ～ 300mm² | ||||
4E-WRS-8.7/15-4 | 500 ～ 800mm² | 400 ～ 630mm² | ||||
3 | Articulação média encolhida | 4E-JRS-8.7/15-1 | 25 ～ 70mm² | 25 ～ 50mm² | ||
4E-JRS-8.7/15-2 | 95 ～ 185mm² | 70 ～ 150mm² | ||||
4E-JRS-8.7/15-3 | 240 ～ 400mm² | 185 ～ 300mm² | ||||
4E-JRS-8.7/15-4 | 500 ～ 800mm² | 400 ～ 630mm² | ||||
4 | Encolhimento de calor rescisão interna | 4E-NRS-26/35-1 | 18/30 21/35 26/35 | 50 ～ 150mm² | 26/35 | 50 ～ 120mm² |
4E-NRS-26/35-2 | 185 ～ 300mm² | 150 ～ 240mm² | ||||
4E-NRS-26/35-3 | 400 ～ 500mm² | 300 ～ 400mm² | ||||
4E-NRS-26/35-4 | 630 ～ 800mm² | 500 ～ 800mm² | ||||
5 | Encolhimento de calor terminação ao ar livre | 4E-WRS-26/35-1 | 50 ～ 150mm² | 50 ～ 120mm² | ||
4E-WRS-26/35-2 | 185 ～ 300mm² | 150 ～ 240mm² | ||||
4E-WRS-26/35-3 | 400 ～ 500mm² | 300 ～ 400mm² | ||||
4E-WRS-26/35-4 | 630 ～ 800mm² | 500 ～ 800mm² | ||||
6 | Articulação média encolhida | 4E-JRS-26/35-1 | 50 ～ 150mm² | 50 ～ 120mm² | ||
4E-JRS-26/35-2 | 185 ～ 300mm² | 150 ～ 240mm² | ||||
4E-JRS-26/35-3 | 400 ～ 500mm² | 300 ～ 400mm² | ||||
4E-JRS-26/35-4 | 630 ～ 800mm² | 500 ～ 800mm² |
Cenários de aplicação
Sistema de energia de média tensão: aplicável aos sistemas de transmissão e distribuição de energia com níveis de tensão de 6-35kv.
Construção de infraestrutura urbana: especialmente adequada para a colocação de cabos subterrâneos para garantir a estabilidade da fonte de alimentação urbana.
Vantagens do produto
Processo de instalação simples: Usando a tecnologia de encolhimento a frio, nenhum treinamento especial é necessário e a instalação é rápida e conveniente.
Estabilidade a longo prazo: o produto possui excelente desempenho elétrico e capacidade antienvelhecimento e pode operar de forma estável, mesmo em ambientes de alta temperatura e alta umidade a longo prazo.
Perguntas frequentes
P: Para quais níveis de tensão de cabos os produtos são adequados?
R: Nossos acessórios para cabos de retração fria de média tensão são adequados para sistemas de cabos com níveis de tensão de 6-35kV, cobrindo uma variedade de terminais e juntas intermediárias para atender aos diferentes requisitos de aplicação.
P: Como instalar acessórios de cabo de encolhimento frio?
R: Este produto é muito simples em design e usa a tecnologia de encolhimento a frio, portanto, nenhum treinamento especial é necessário. Basta seguir o manual de instalação fornecido.
