Recreto de Surre para a linha de transmissão 12kV Paralle

5 0 Rever

Série de Arrester Surge

1. Classificações: 0,22 ~ 500kV (porcelana), 0,22 ~ 220kV (composto)

2. Aplicação: Para proteção do sistema de transmissão e distribuição de energia a partir de excesso de tensão.

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Visão geral

O Surrege Collorst é um dispositivo de proteção de alto desempenho projetado para proteger os sistemas elétricos e eletrônicos de surtos de tensão transitória causados por ataques de raios, operações de comutação ou falhas de grade. Adequado para diversos ambientes - desde as grades de energia a instalações de energia renovável -, este registro combina durabilidade, conformidade com padrões internacionais e facilidade de instalação para proteção abrangente.

Cenários de aplicação

1. Sistemas de potência

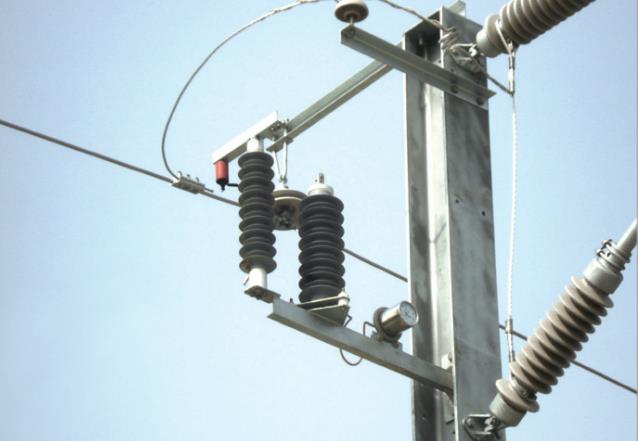

Protege os transformadores, o painel e as subestações dos raios.

2. Energia renovável

Salvaguardos inversores solares e controladores de turbinas eólicas.

3.TeleCommunications

Escudos estações base e data centers de picos de tensão.

4. Equipamento industrial

Garante confiabilidade para motores e sistemas de automação.

Condição de trabalho

1. Temperatura do ar ambiente: -40ºC ~+40ºC;

2. Altitude: <= 2000m;

3. Frequência: 48Hz ~ 62Hz;

4. A tensão de frequência de potência aplicada entre os terminais do Relvente de Surre não deve exceder a tensão operacional contínua do Surge Marrter;

5. A intensidade do terremoto é inferior a 8 graus;

6. Max. A velocidade do vento é de 35m/s

Parâmetro técnico

1. Caixa de polímero de óxido de metal (sem gapless) Risotor de onda para sistema CA (série 5KA)

Modelo	Tensão nominal (kvr.ms)	Tensão de operação contínua (KVR.MS)	Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp)	Classe de descarga de linha	Distância de fluência (mm)	2ms Square Wave Impulse Corrente suporta (a)	4/10 μHIGH CURSY IMPULSE STORDS (KAP)
YH-5W-6	6	5.1	18		320	150	65
YH-5W-9	9	7.65	27		430	150	65
YH-5W-12	12	10.2	36		430	150	65
YH-5W-15	15	12.75	45		530	150	65
YH-5W-18	18	15.3	54		530	150	65
YH-5W-21	21	16.8	63		640	150	65
YH-5W-24	24	19.2	72		640	150	65
YH-5W-27	27	21.6	81		740	150	65
YH-5W-30	30	24	90		890	150	65
YH-5W-33	33	26.4	99		890	150	65
YH-5W-36	36	28.8	108		1115	150	65

2. Caixa de polímero de óxido de metal (sem gapless) Risotor de onda para sistema CA (série 10KA)

Modelo	Tensão nominal (kvr.ms)	Tensão de operação contínua (KVR.MS)	Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp)	Classe de descarga de linha	Distância de fluência (mm)	2ms Square Wave Impulse Corrente suporta (a)	4/10 μHIGH CURSY IMPULSE STORDS (KAP)
YH-10W-6	6	5.1	18	1	320	250	100
YH-10W-9	9	7.65	27	1	430	250	100
YH-10W-12	12	10.2	36	1	430	250	100
YH-10W-15	15	12.75	45	1	530	250	100
YH-10W-18	18	15.3	54	1	530	250	100
YH-10W-21	21	16.8	63	1	640	250	100
YH-10W-24	24	19.2	72	1	740	250	100
YH-10W-27	27	21.6	81	1	740	250	100
YH-10W-30	30	24	90	1	890	250	100
YH-10W-33	33	26.4	99	1	890	250	100
YH-10W-36	36	28.8	108	1	1115	250	100
YH-10W-42	42	33.6	126	2	1260	400	100
YH-10W-48	48	39	139	2	1260	400	100
YH-10W-54	54	42	160	2	1260	400	100
YH-10W-60	60	48	178	2	1465	400	100
YH-10W-66	66	52.8	196	2	1465	400	100
YH-10W-72	72	57	214	2	2255	400	100
YH-10W-84	84	67.2	244	2	2255	400	100
YH-10W-90	90	72.5	249	2	2255	400	100
YH-10W-96	96	75	265	3	3555	800	100
YH-10W-108	108	84	281	3	3555	800	100
YH-10W-120	120	96	300	3	4153	800	100
YH-10W-150	150	120	416	3	5040	800	100
YH-10W-2000	200	156	520	3	7110	800	100

3. Caixa de polímero de óxido de metal (sem gapless) Risotor de surre para o sistema CA (série 20KA)

Modelo	Tensão nominal (kvr.ms)	Tensão de operação contínua (KVR.MS)	Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp)	Classe de descarga de linha	Distância de fluência (mm)	2ms Square Wave Impulse Corrente suporta (a)	4/10 μHIGH CURSY IMPULSE STORDS (KAP)
YH-20W-108	108	84	281	3	3555	800	100
YH-20W-120	120	96	300	3	4153	800	100
YH-20W-150	150	120	416	3	5040	800	100
YH-20W-2000	200	156	520	3	7110	800	100

4. Metragem de porcelana de óxido de metal (sem gapless) Risotor de surre para o sistema CA (série 5KA)

Modelo	Tensão nominal (kvr.ms)	Tensão de operação contínua (KVR.MS)	Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp)	Classe de descarga de linha	Distância de fluência (mm)	2ms Square Wave Impulse Corrente suporta (a)	4/10 μHIGH CURSY IMPULSE STORDS (KAP)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

5. Caixa de polímero de óxido de metal (sem gapless) Risotor de onda para sistema CA (série 10KA)

Modelo	Tensão nominal (kvr.ms)	Tensão de operação contínua (KVR.MS)	Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp)	Classe de descarga de linha	Distância de fluência (mm)	2ms Square Wave Impulse Corrente suporta (a)	4/10 μHIGH CURSY IMPULSE STORDS (KAP)
Y10W-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-2000	200	156	520	3	6700	800	100

6. Caixa de polímero de óxido de metal (sem gapless) Risotor de onda para sistema CA (série 20KA)

Modelo	Tensão nominal (kvr.ms)	Tensão de operação contínua (KVR.MS)	Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp)	Classe de descarga de linha	Distância de fluência (mm)	2ms Square Wave Impulse Corrente suporta (a)	4/10 μHIGH CURSY IMPULSE STORDS (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-2000	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100
