| Quantidade: | |
|---|---|

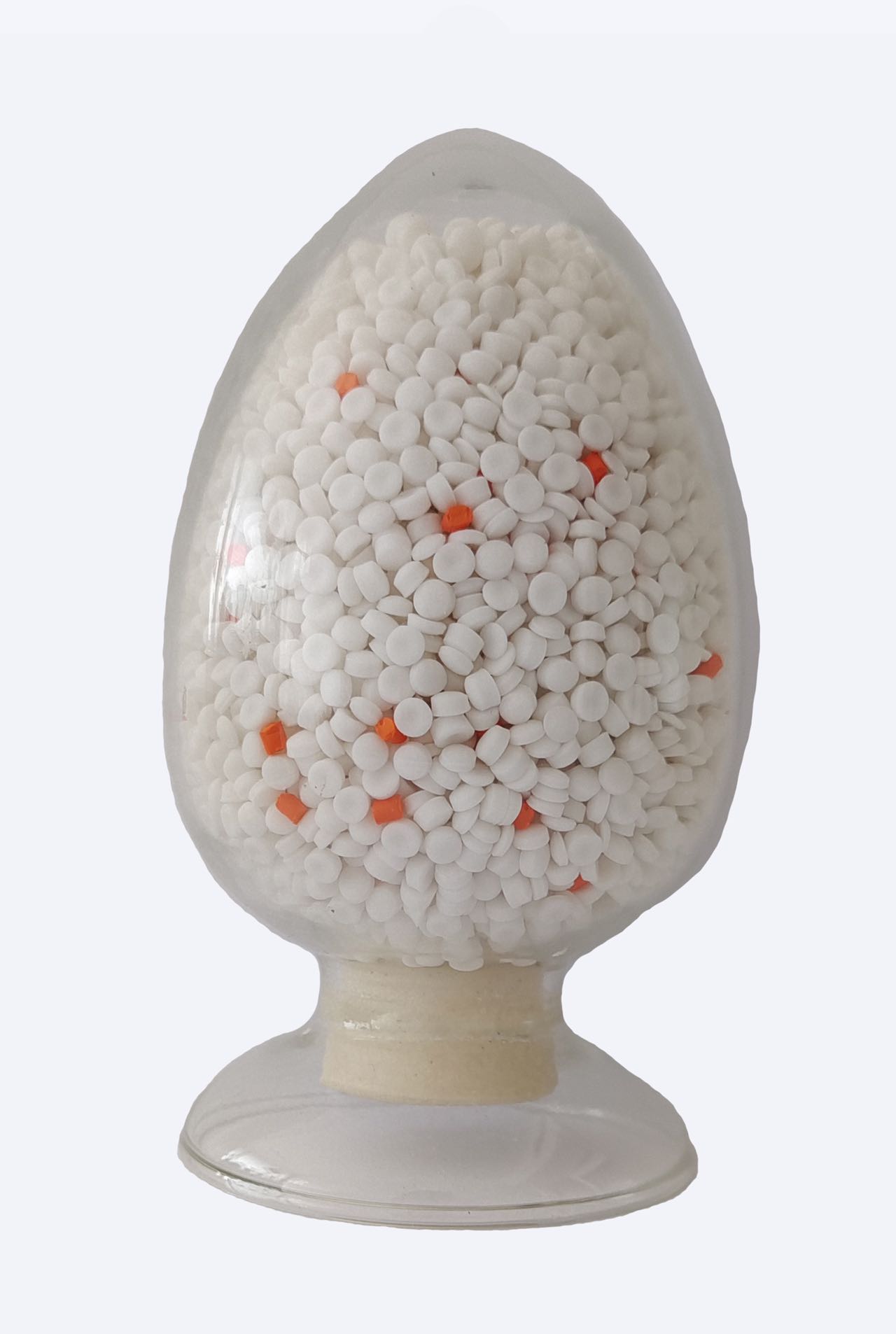

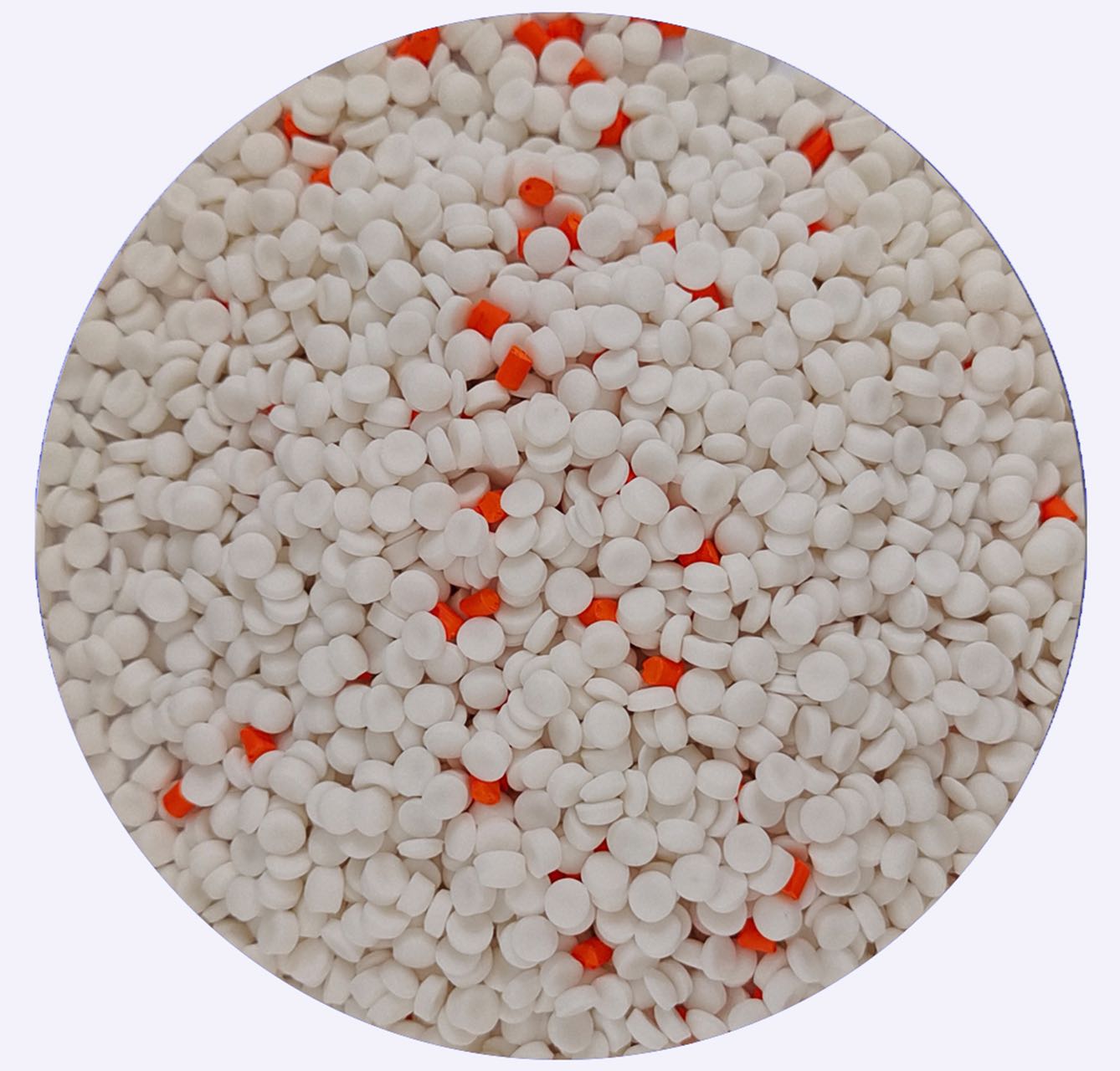

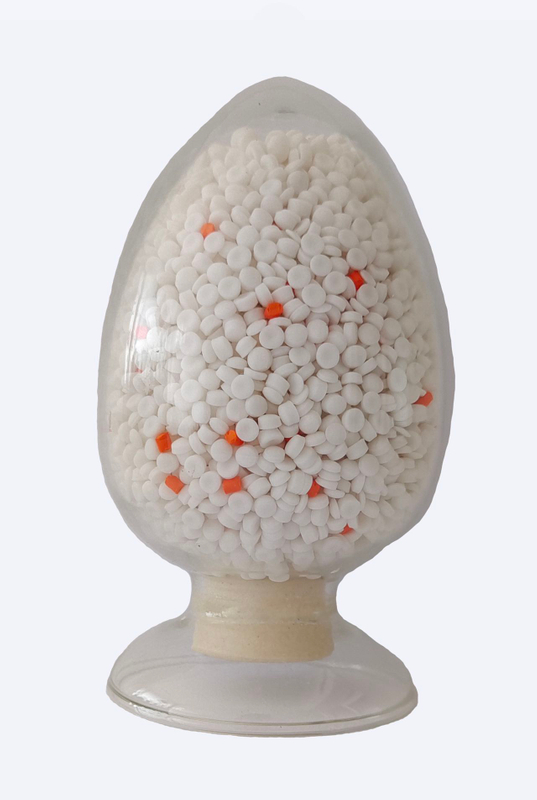

ZC-3241
Eu tem | Unidade | Método de teste | Padrão v aue | Típico valor | |
Resistência à tracção | MPA | IEC 60811- 1- 1 | ≥ 13,5 | 18.5 | |
Alongamento no intervalo | % | ≥ 350 | 465 | ||
Desempenho de fragilização de impacto@-76c | Número de falha | Pedaço | ASTM D746 | ≤15/30 | 0/30 |
Após o envelhecimento @135c, 168h | Variação de força de tração | % | IEC 60811- 1-2 | ± 20 | +7 |
Quebrando variação de alongamento | % | ± 20 | +1 | ||
Prolongamento a quente@200c, 0,2mpa, 15min | Alongamento sob a carga | % | IEC 60811-2- 1 | ≤80 | 50 |
Deformação permanente | % | ≤5 | 0 | ||
Fator de dissipação dielétrica@20c, 50Hz | － | IEC 60250 | ≤0,001 | 0.0003 | |
Constante dielétrica relativa@20c, 50Hz | － | ≤ 2,35 | 2.25 | ||
Força dielétrica@20c | Mv/m | IEC 60243- 1 | ≥ 25 | 37 | |
Resistividade de volume@20C | Ω · m | IEC 60093 | ≥ 5 × 1013 | 6 × 1014 | |
Resistência ao estresse ambiental F50 | hr | IEC 811-4-1 | ≥ 1000 | Passar | |
Resistência ao envelhecimento climático artificial (Após 42 dias) | Variação de força de tração | % | GB/T 14049 | ± 30 | - 19 |
Quebrando variação de alongamento | % | ± 30 | -25 | ||
Resistência ao envelhecimento climático artificial (após 21 dias) | Variação de força de tração | % | ± 15 | -9 | |
Quebrando variação de alongamento | % | ± 15 | - 11 | ||
Recomendar para extrusora específica de polietileno. A proporção de desenho é de 18: 1 a 25: 1 e outros equipamentos precisam ser ajustados de acordo com a circunstância.
Zona | Seção de alimentação | Seção de compressão | Seção de homogeneização | Seção modelo |
Faixa de temperatura c | 160-180 | 180-200 | 200-220 | 220-230 |
- Acima da temperatura é apenas para referência.
Para a camada geral de isolamento de cabo (1 mm de espessura) pode ser reticulada após banhada em 90 ° C acima da água quente por 4 horas. Se a espessura do isolamento for maior, deve ser apropriado estender o tempo do banho. Estendido por 1mm/4h ou estenda o tempo de acordo com o calor específico para dados estendidos.
Mantenha à temperatura ambiente ; O ambiente de armazenamento deve estar limpo, seco e ventilado; Melhor uso em seis
meses a partir da data de produção; Por favor, use em 16 horas após a abertura da bolsa.
Embalagem: 25 kg/bolsa (sacos laminados de alumínio resistentes à umidade + sacos de papel composto).
Armazenamento: Armazene em ambientes limpos, secos e ventilados à temperatura ambiente. Uso dentro de 6 meses após a produção; Consuma dentro de 16 horas após a abertura.
Eu tem | Unidade | Método de teste | Padrão v aue | Típico valor | |
Resistência à tracção | MPA | IEC 60811- 1- 1 | ≥ 13,5 | 18.5 | |
Alongamento no intervalo | % | ≥ 350 | 465 | ||
Desempenho de fragilização de impacto@-76c | Número de falha | Pedaço | ASTM D746 | ≤15/30 | 0/30 |
Após o envelhecimento @135c, 168h | Variação de força de tração | % | IEC 60811- 1-2 | ± 20 | +7 |
Quebrando variação de alongamento | % | ± 20 | +1 | ||
Prolongamento a quente@200c, 0,2mpa, 15min | Alongamento sob a carga | % | IEC 60811-2- 1 | ≤80 | 50 |
Deformação permanente | % | ≤5 | 0 | ||
Fator de dissipação dielétrica@20c, 50Hz | － | IEC 60250 | ≤0,001 | 0.0003 | |
Constante dielétrica relativa@20c, 50Hz | － | ≤ 2,35 | 2.25 | ||
Força dielétrica@20c | Mv/m | IEC 60243- 1 | ≥ 25 | 37 | |
Resistividade de volume@20C | Ω · m | IEC 60093 | ≥ 5 × 1013 | 6 × 1014 | |
Resistência ao estresse ambiental F50 | hr | IEC 811-4-1 | ≥ 1000 | Passar | |
Resistência ao envelhecimento climático artificial (Após 42 dias) | Variação de força de tração | % | GB/T 14049 | ± 30 | - 19 |
Quebrando variação de alongamento | % | ± 30 | -25 | ||
Resistência ao envelhecimento climático artificial (após 21 dias) | Variação de força de tração | % | ± 15 | -9 | |
Quebrando variação de alongamento | % | ± 15 | - 11 | ||
Recomendar para extrusora específica de polietileno. A proporção de desenho é de 18: 1 a 25: 1 e outros equipamentos precisam ser ajustados de acordo com a circunstância.
Zona | Seção de alimentação | Seção de compressão | Seção de homogeneização | Seção modelo |
Faixa de temperatura c | 160-180 | 180-200 | 200-220 | 220-230 |
- Acima da temperatura é apenas para referência.
Para a camada geral de isolamento de cabo (1 mm de espessura) pode ser reticulada após banhada em 90 ° C acima da água quente por 4 horas. Se a espessura do isolamento for maior, deve ser apropriado estender o tempo do banho. Estendido por 1mm/4h ou estenda o tempo de acordo com o calor específico para dados estendidos.
Mantenha à temperatura ambiente ; O ambiente de armazenamento deve estar limpo, seco e ventilado; Melhor uso em seis
meses a partir da data de produção; Por favor, use em 16 horas após a abertura da bolsa.
Embalagem: 25 kg/bolsa (sacos laminados de alumínio resistentes à umidade + sacos de papel composto).
Armazenamento: Armazene em ambientes limpos, secos e ventilados à temperatura ambiente. Uso dentro de 6 meses após a produção; Consuma dentro de 16 horas após a abertura.
