Manual de interruptor de quebra de carga SF6 montado no poste/motorize
6KV,… .40.5kV, 400a, .. 630,… .1250a
Forneceu fabricação personalizada
Soluções inteiras para design, montagem, teste
● Resumo

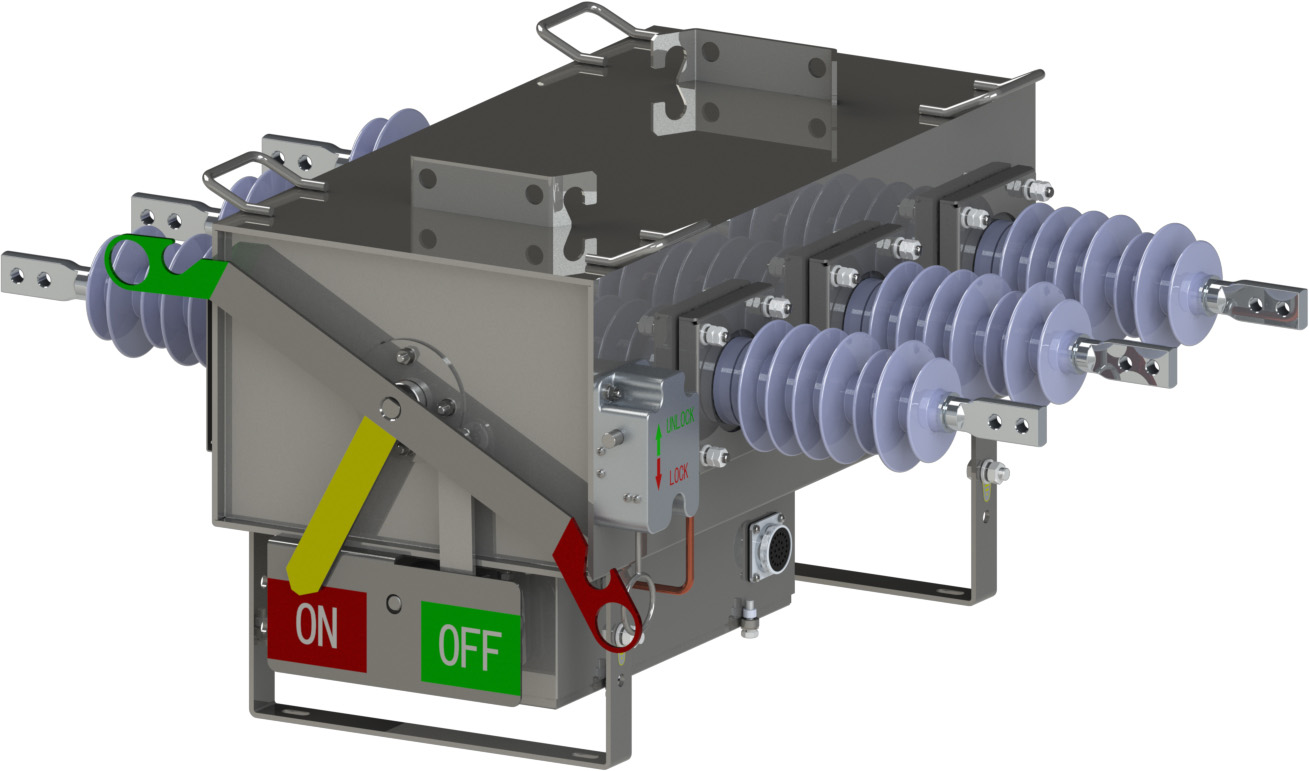

O RPS é uma família de interruptor de quebra de carga montada no pólo externo de SF6 para linhas aéreas e especificamente
Projetado para uso em modernos sistemas de automação de distribuição controlada remota. O RPS oferece manutenção confiável
operação gratuita, mesmo nas condições climáticas mais exigentes, incluindo atmosferas de sal, industrial corrosivo
Poluição, neve e gelo. Tem excelente quebra de carga e capacidade de criação de falhas e satisfaz o isolamento
Requisitos especificados para interruptor de quebra de carga. O tanque de metal aterrado impede todas as possíveis correntes de vazamento
um interruptor aberto. Os RPs podem ser operados manualmente ou operados por motor para controle elétrico local e remoto, atualizados.
● Ambiente de serviço
1. Temperatura do ar: Temperatura máxima: +85 ℃; Temperatura mínima: -45 ℃
Umidade: umidade média mensal de 95%; Umidade média diária de 90%.
Altitude acima do nível do mar: Altitude máxima de instalação: 2500m ou mais superior.
Ar ambiente não aparentemente poluído por gás corrosivo e inflamável, vapor etc. Sem shake violento frequente
● Oferta
Com classes opcionais para o intervalo de corrente nominal:
-Type RPS 15, Classificação 6-20 KV com 400A, 16 kaup a 1250a, 20ka;
-Type RPS 27, Classificação22-27 KV com 400A, 16 kaup a 1250a, 20ka;
-Type RPS 38, Classificação30-40,5 kV com 400A, 16 kaup a 1250a, 20ka;
Com classes opcionais para diferentes aplicativos de grade instalação:

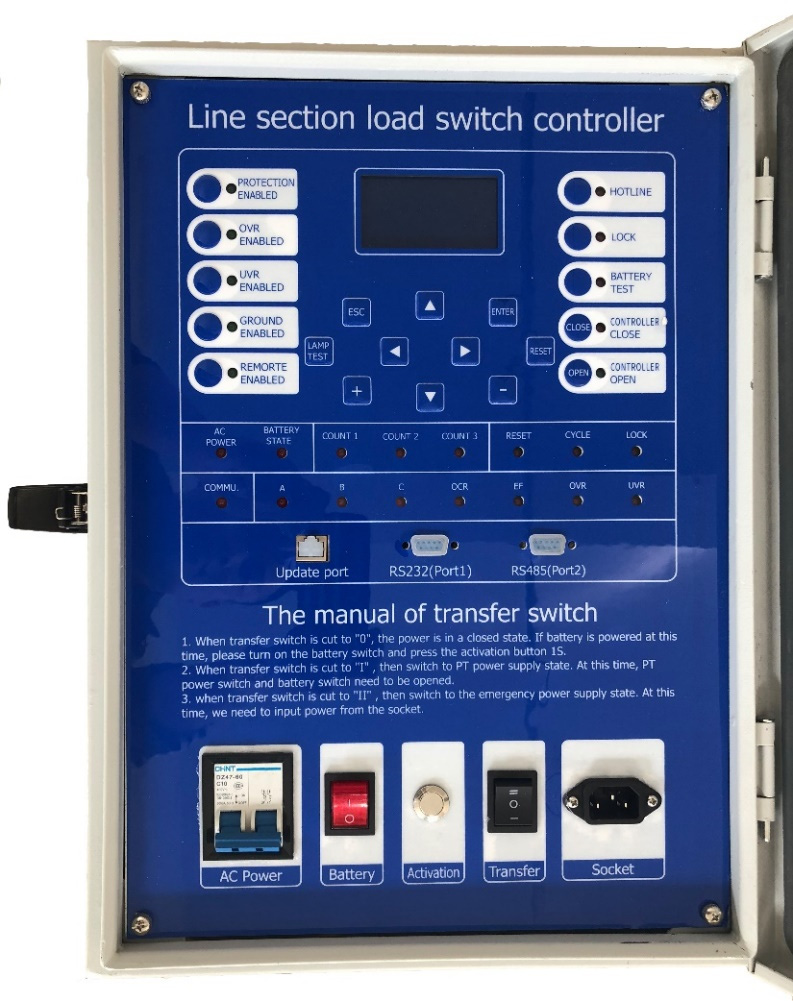

Função de seção (seção)
50 sobrecorrente instantâneo/definitivo (p.oc)
51 Fase Time-Overcurrent (Curva P.Fast/P.Delay Curve)
Sobrecarga (curva N.Fast/N.Delay Curve)
50N Resíduo de sobrecorrente instantâneo/em tempo definitivo (G.OC)
51N Time-sobrecorrente residual do solo (curva G.Fast/G.Delay Curve)
50sef Falha sensível à terra (SEF)
51c Carga fria (carga fria)
Trsotf switch-onto-fuln (sotf)
59 sobre tensão （ L.Over Volt )
27 sob tensão (L.Under Volt)
Funções de monitoramento:
Fases primárias/secundárias e correntes de terra
Direção
Tensões de linha e fase primária/secundária
Fator aparente de poder e poder
Poder real e reativo
Registro de demanda histórica
Tensão de sequência de fase positiva e corrente
Tensão de sequência de fase negativa e corrente
Tensão de sequência de fase zero
Freqüência
Status de entrada/saída binária
Circuito de viagem saudável/falha
Hora e data
Registros de falhas
Registros de eventos
● Recurso RPS
O aço inoxidável de 3 mm de alta qualidade é usado para tanques, projetados para sua robustez máxima e
linha de soldagem mínima para minimizar a corrosão e especificamente para garantir a segurança do
pessoal de operação, mesmo com as falhas internas do arco na capacidade máxima de falha do tanque, o RPS pode
resiste a uma falha interna sem ventilar gases quentes.
O mecanismo de operação independente da primavera adota a mola espiral de patente Rockwill ® , fornece uma carga garantida
quebra de falha, faça a capacidade, garantindo a velocidade de abertura e fechamento do interruptor.
O RPS é fornecido com indicador de posição refletora de luz que está diretamente conectada ao interruptor operacional
Eixo que fornece indicação de posição de comutação clara e inequívoca. Indicador feito de material refletido por luz, que
é facilmente visível do nível do solo, mesmo à noite, dirigindo chuva.
● Novas vantagens principais do RPS
Fornecer a tecnologia de dispositivo de fechamento manual de design especial com patente próprio, ela se aplica ao normal e
Situação anormal Fechando. É a velocidade de fechamento (tempo) em conformidade com o IEC62271-100.
Essa função pode compensar a falha do atuador magnético, que quando o atuador não pode funcionar causará o grande acidente.
Bucha composta resistente à corrosão
Mecanismo de bloqueio manual (incluindo Hook Stick)
Terreno habitacional confiável
Indicador o/c (feito de material refletido por luz),
Contador de operação, medidor de densidade de gás que são facilmente
visível do nível do solo.
Detecção avançada e integrada de vazamento de hélio
e equipamentos de enchimento, que garantindo o vazamento de SF6 de
Cada interruptor é inferior a 0,1% estritamente por ano.
Acionamento de motor, que facilmente adaptava no local para
unidades operadas manualmente.
● Distâncias de fluência de RPS
Terminal para a fluência do solo | 5KV BIL 95/110KV | 27KV BIL125/150KV | 38KV BIL 170/200KV |
Bucha composta | 564mm | 840mm | 1400mm |
Bucha de porcelana | 556mm | 708mm | 1250 mm |
● Transformador de corrente e sensor de tensão
Número da peça | RPS-15 | RPS-27 | RPS-38 | |||
Manual | Motorizar | Manual | Motorizar | Manual | Motorizar | |
Transformador atual | / | 3 | / | 3 | / | 3 |
Sensor de tensão | / | 3/6 | / | 3/6 | / | 3/6 |
Nota: Os transformadores de corrente e os sensores de tensão podem ser personalizados de acordo com os requisitos.
● Padrões para referência
IEC 62271-1 IEC62271-102 IEC 62271-103
Gear de alta tensão e controle. Parte 103: interruptores para tensão nominal acima de 1 kV até e incluindo 52 kV
Frente: Indicador de O/C Clear de cor
