| Descrição | do parâmetro |
|---|---|
| Código | ABC 0,6/1kV, NFA2X, AsXS(n), 1-AES |
| Sandálias | HD 626 S1:1996 Parte 4 Seção F, PL WT92/K396, CSN 34761-4F |
| Propriedade chave | do material | do componente |
|---|---|---|
| Condutores de fase | Alumínio com isolamento XLPE | Alta condutividade, leve, resistente a UV |
| Mensageiro neutro | Alumínio com isolamento XLPE | Neutro integrado para suporte mecânico e aterramento |
Os condutores agrupados aéreos (ABC) são usados para:
Redes tributárias de edifícios de energia
Redes internas de edifícios de energia
⚠️ Importante: Não é permitido enterrar esses cabos, mesmo em conduítes.
✅ Método de instalação: somente instalação aérea (aérea)
| Descrição | do recurso |
|---|---|
| Tensão nominal | 0,6/1kV |
| Isolamento | XLPE – resistente a UV, resistente às intempéries |
| Material do condutor | Alumínio (fase e neutro) |
| Projeto empacotado | Compacto, economiza espaço, fácil de instalar |
| Compatível com HD 626 | Atende ao padrão europeu para cabos agrupados aéreos |
| Aplicativo | Distribuição aérea de energia para edifícios e redes internas |
| Valor | do parâmetro |
|---|---|
| Tensão nominal | 0,6/1kV |
| Material do condutor | Alumínio |
| Material de isolamento | XLPE (polietileno reticulado) |
| Número de núcleos | De acordo com a configuração AsXS(n) |
| Padrão | HD 626 S1:1996 |
| Instalação | Somente aéreo (sem sepultamento direto, sem sepultamento por conduíte) |
| Aplicação | Setorial |
|---|---|
| Edifícios de energia | Redes tributárias, distribuição interna de energia |
| Instalações industriais | Fornecimento aéreo para edifícios e equipamentos |
| Complexos Comerciais | Distribuição de energia aérea |
Dimensões dos condutores de fase
Corte transversal | Conductor Diâmetro | Espessura de Isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | ||
(mm²) | min. | máx. | Nom. | min. | min | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | |||
16 | 4.6 | 5.1 | 1.2 | 1.00 | 7.8 | 2.60 | |
25 | 5.6 | 6.5 | 1.3 | 1.07 | 10.1 | 107 | 4.17 |
35 | 6.6 | 7.5 | 1.3 | 1.07 | 11.0 | 132 | 5.78 |
50 | 7.7 | 8.6 | 1.5 | 1.25 | 12.5 | 165 | 8.45 |
70 | 9.3 | 10.2 | 1.5 | 1.25 | 14.0 | 205 | 11.32 |
95 | 11.0 | 12.0 | 1.7 | 1.50 | 16.1 | 15.30 | |
120 | 12.5 | 13.5 | 1.8 | 1.60 | 17.6 | 20.00 | |
150 | 13.9 | 15.0 | 1.8 | 1.60 | 18.8 | 25.00 | |
* Definido para a temperatura ambiente de 35 ° ℃ e a temperatura máxima do condutor de 80 ° ℃.
Dimensões de condutores de mensagens neutras
Número de núcleos de fase × seção transversal +condutores de iluminação pública +Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
2 × 16 | 15 |
2 × 25 | 18 |
2 × 35 | 20 |
4 × 16 | 18 |
4 × 25 | 22 |
4 × 35 | 25 |
4 × 50 | 28 |
4 × 70 | 32 |
4 × 70+1 × 35 | 36 |
4 × 70+2 × 35 | 40 |
4 × 95 | 37 |
4 × 120 | 40 |
4 × 120+2 × 35 | 43 |
4 × 150 | 44 |
* Definido para a temperatura ambiente de 35 ° ℃ e a temperatura máxima do condutor de 80 ° ℃.
Dimensões de condutores de mensageiros neutros
Número de núcleos de fase × seção transversal +condutores de iluminação pública +Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
2 × 16 | 15 |
2 × 25 | 18 |
2 × 35 | 20 |
4 × 16 | 18 |
4 × 25 | 22 |
4 × 35 | 25 |
4 × 50 | 28 |
4 × 70 | 32 |
4 × 70+1 × 35 | 36 |
4 × 70+2 × 35 | 40 |
4 × 95 | 37 |
4 × 120 | 40 |
4 × 120+2 × 35 | 43 |
4 × 150 | 44 |
Código: ABC 0.6/1KV.
Padrões: HD 626 S1: 1996 Part5-Seção D, Amka (SFS 2200).

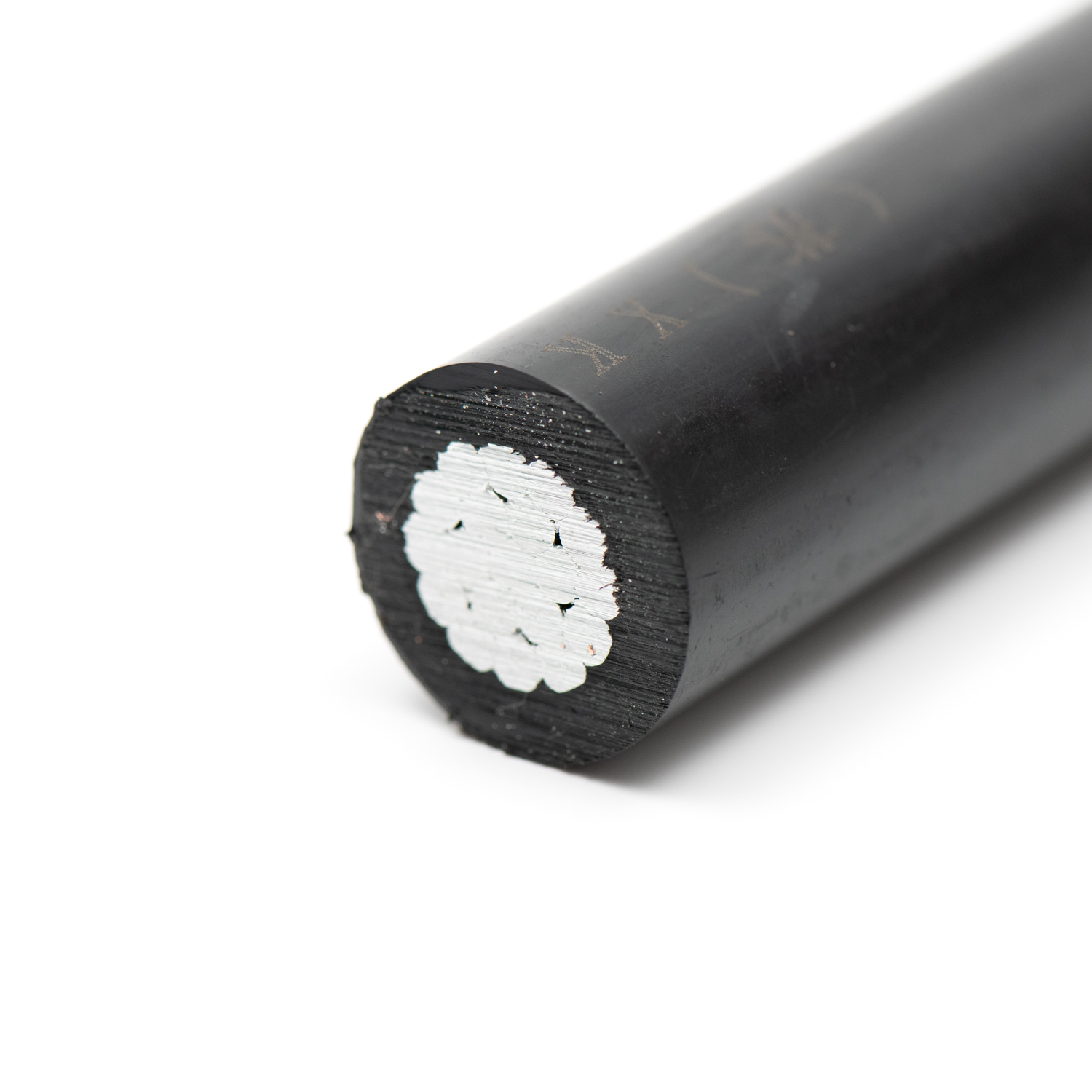

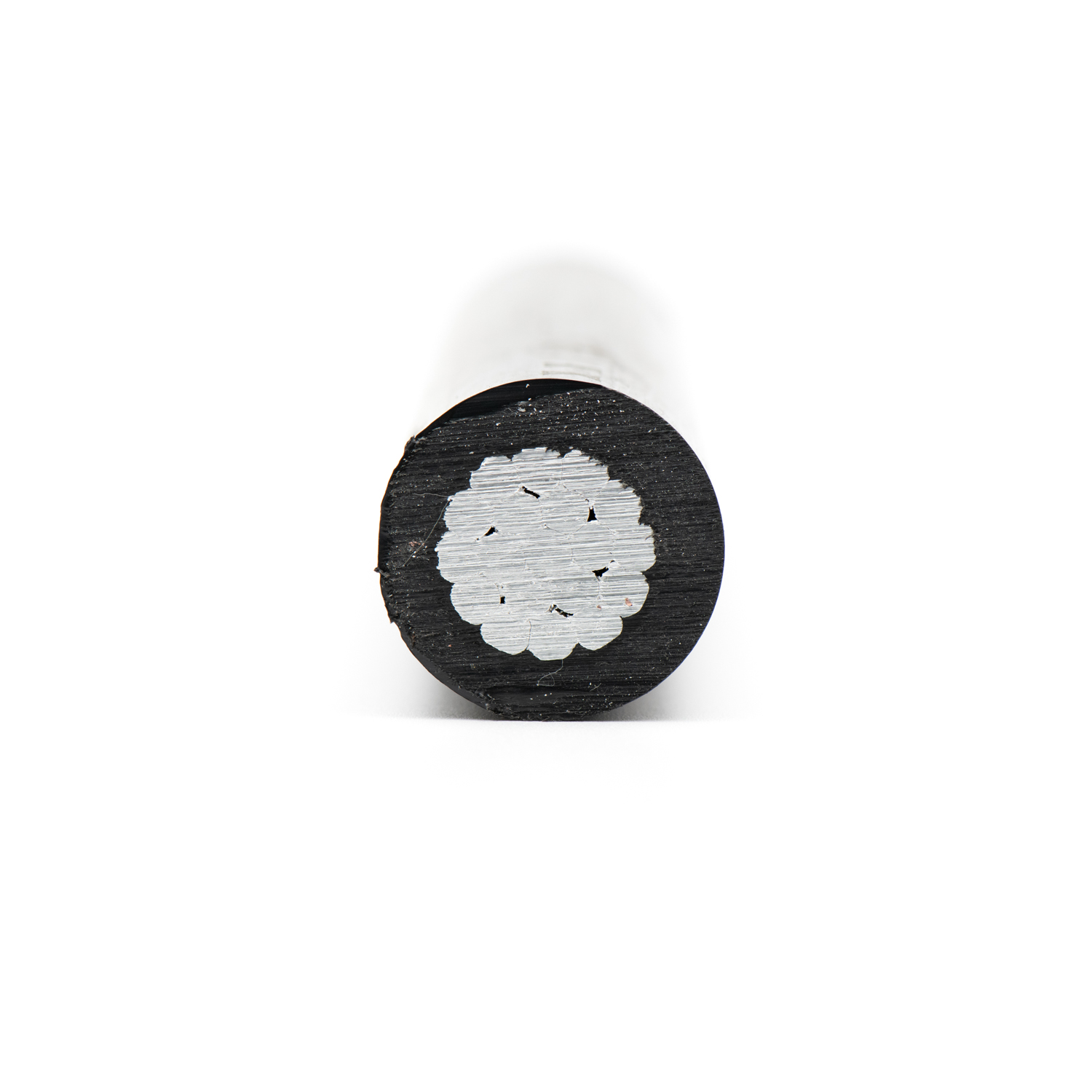

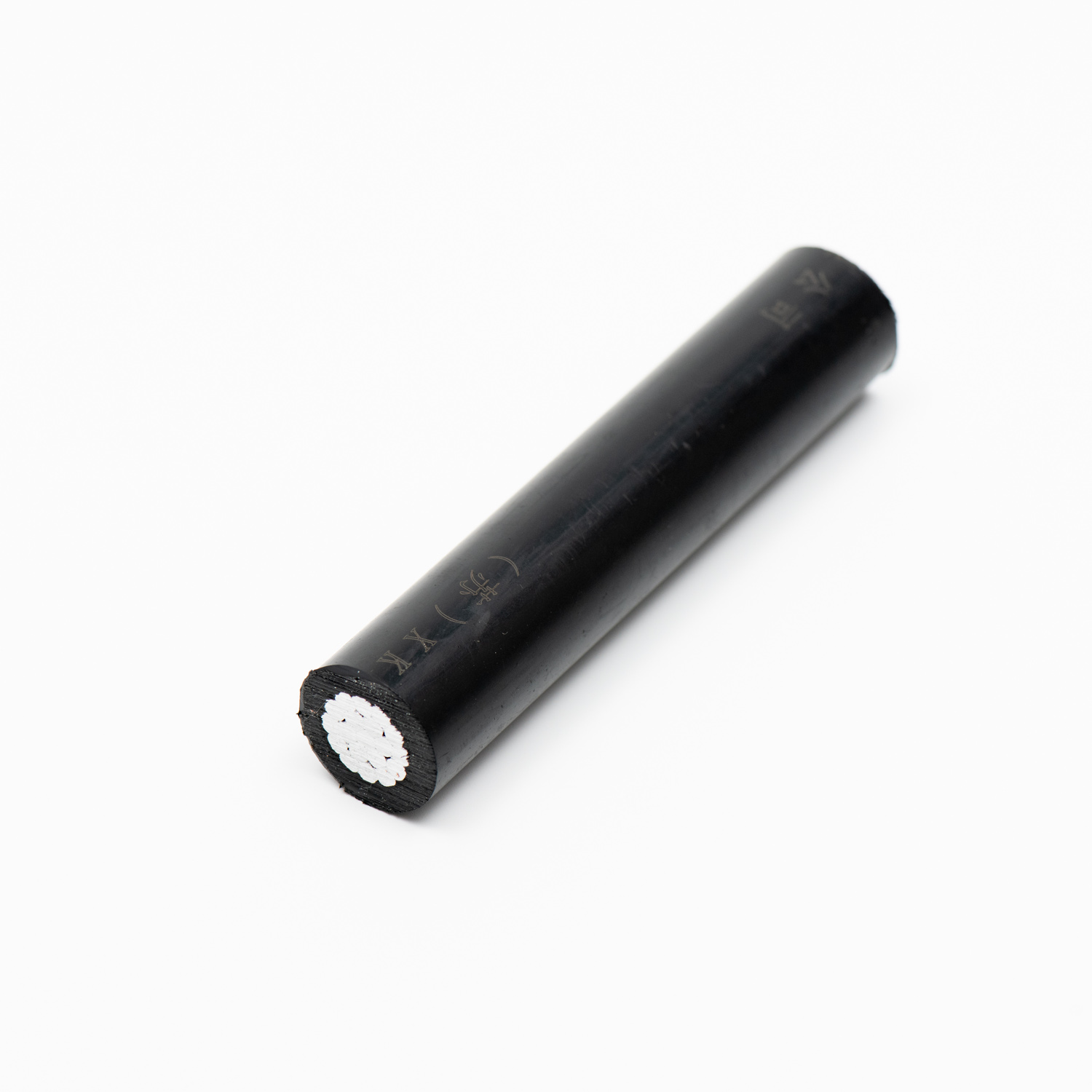

Construção: Condutores de fase: condutores de alumínio com isolamento XLPE.
Mensageiro neutro: condutores de alumínio.
APLICAÇÃO : Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Dimensões dos condutores de fase
Corte transversal | Conductor Diâmetro | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Definido para a temperatura ambiente de 25 ℃ e a temperatura máxima do condutor de 70 ℃.
Corte transversal | Diâmetro do condutor | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 | |||
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública + Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Linhas LV-ABC com mensageiro neutro isolado
Código: ABC 0.6/1KV.
Padrões: HD 626 S1: 1996 Parte 6-Seção E, Amka (SFS 2200)
Construção: Condutores de alumínio com isolamento XLPE.
APLICAÇÃO: Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Dimensões dos condutores de fase
Corte transversal | Conductor Diâmetro | Espessura de Isolamento | Diameten do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | máx. | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 | ||
* Definido para temperatura ambiente de 30 ℃ e máx. Temperatura do condutor de 90 ℃.
Dimensões de condutores de mensageiros neutros
Corte transversal | Conductor Diâmetro | Espessura de Isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 | ||
* Definido para a temperatura ambiente de 30 ℃ e a temperatura máxima do condutor de 90 ℃.
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública +Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de condutores de iluminação pública (k pode ser igual a 0,1.2. ou 3).
Código: ABC 11KV.
Padrões: Sans 1713.
Construção: Condutores de fase: condutores de alumínio com isolamento XLPE.
Mensageiro neutro : um condutor de aço galvanizado encalhado com isolamento XLPE.
Aplicação: Os condutores de pacote aéreo devem ser adequados para
Operação ao ar livre em áreas tropicais em altitudes de até 2200m acima do mar
nível, umidade de até 90%, temperatura ambiente média de+30 ℃ com
um mínimo de - 1 ℃ e um máximo de +4 ℃ sob luz solar direta, pesado
condições salinas ao longo da costa e níveis isoceraunic de até 180
Tempestade dias por ano.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Características do condutor de fase
1 | Tamanho do condutor | mm² | 70 | 95 | 185 |
2 | Diâmetro sobre o condutor.nominal | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espessura de dielétrico | mm | 3.4 | 3.4 | 3.4 |
Mínimo em um ponto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diâmetro sobre isolamento. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diâmetro sobre tela central semi-condutora . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espessura da fita de cobre. | mm | 0.15 | 1.15 | 2.15 |
7 | Espessura da bainha | mm | 1.8 | 1.8 | 1.8 |
Mínimo em um ponto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamanho da catenária | mm² | 50 | 50 | 70 |
9 | Diâmetro geral de pacote.nominal | mm | 55.7 | 67.8 | 79.2 |
10 | Massa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Suportar características da catenária
1 | Tamanho da catenária | mm² | 50 | 70 |
2 | Número de fios | 7 | 7 | |
3 | Tamanho do fio (diâmetro) | mm | 3.0 | 3.6 |
4 | Força de tração mínima de cada fio | KN | 9.26 | 13.13 |
5 | Alongamento no intervalo. mínimo | % | 3.5 | 4.0 |
6 | Espessura de cobertura protetora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo em um ponto | mm | 0.96 | 1.96 | |
7 | ImpuseWhSandVoag E1.250S | 21kV/5min | 21kV/5min |
