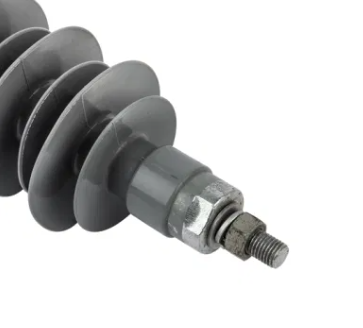

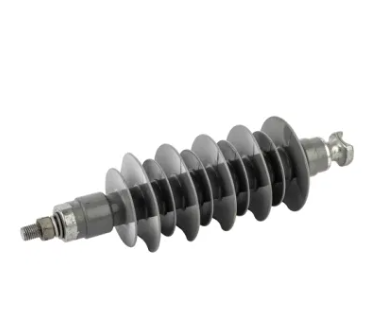

O isolador composto ao ar livre é um tipo de isolador elétrico usado em sistemas de transmissão e distribuição de energia de alta tensão. Ele foi projetado para apoiar e isolar condutores elétricos, enquanto suporta condições ambientais como chuva, radiação UV, poluição e flutuações de temperatura. Os isoladores compostos são cada vez mais populares devido à sua leve, durabilidade e desempenho superior em comparação com os isoladores de porcelana ou vidro tradicionais.
Padrões internacionais :
IEC 61109, IEC 62217, IEC 61462, IEEE 1523, ANSI C29.11.
Padrões regionais e nacionais :
BS EN 61466 (Reino Unido), DIN EN 61466 (Alemanha), é 14493 (Índia), GB/T 19519 (China).
Teste e conformidade :
Testes de carga mecânica, testes elétricos, testes de poluição e testes de envelhecimento.
Certificações de terceiros (por exemplo, Kema, CESI).
A construção de um isolador composto ao ar livre foi projetado para fornecer excelente isolamento elétrico, resistência mecânica e resistência às condições ambientais. Normalmente, consiste em vários componentes -chave, cada um cumprindo uma função específica. Abaixo está um detalhamento detalhado da construção de um isolador composto:
1. Núcleo (componente de suporte de carga)
Material : O núcleo é tipicamente feito de polímero reforçado com fibra de vidro (FRP) ou fibra de vidro impregnada de resina epóxi . Fornece alta resistência mecânica para suportar cargas de tração, compressão e flexão.
2.
Material : Feito de borracha de silicone ou monômero de etileno propileno dieno (EPDM) . Protege o núcleo de fatores ambientais, como radiação UV, umidade e poluição.
3. Acessórios finais (acessórios de metal)
Material : normalmente feito de alumínio , de aço galvanizado ou ferro dúctil . Fornece uma conexão segura entre o isolador e o condutor (na extremidade energizada) e a estrutura de suporte (na extremidade fundamentada).
Tensão nominal (KV) :
A tensão máxima do sistema O isolador foi projetado para suportar.
Distância de fluência (mm/kv) :
A distância total da superfície ao longo do isolador entre as extremidades energizadas e aterradas.
Determina a capacidade do isolador de suportar poluição e condições úmidas.
Distância de arco seco (mm) :
A distância mais curta através do ar entre a extremidade energizada e a extremidade aterrada.
Crítico para prevenir os flowovers em condições secas.
A tensão de resistência ao impulso (KV) :
A capacidade do isolador de suportar relâmpagos ou comutação.
Frequência de potência Sporta a tensão (KV) :
A capacidade do isolador de suportar tensão operacional contínua e sobretensões temporárias.
6. Nível de descarga parcial (PC) :
Mede o nível de descargas parciais, que podem indicar defeitos de isolamento.
CORONA RINGS :
Utilizado em aplicações de alta tensão para reduzir a descarga de coroa e evitar danos ao isolador.
Dispositivos anti-Bird :
Instalado para impedir que as aves causem danos ou contaminação.
Rastreamento e resistência à erosão :
Os galpões de borracha de silicone são formulados para resistir ao rastreamento (degradação da superfície) e à erosão causada por descargas elétricas.
Linhas de transmissão :

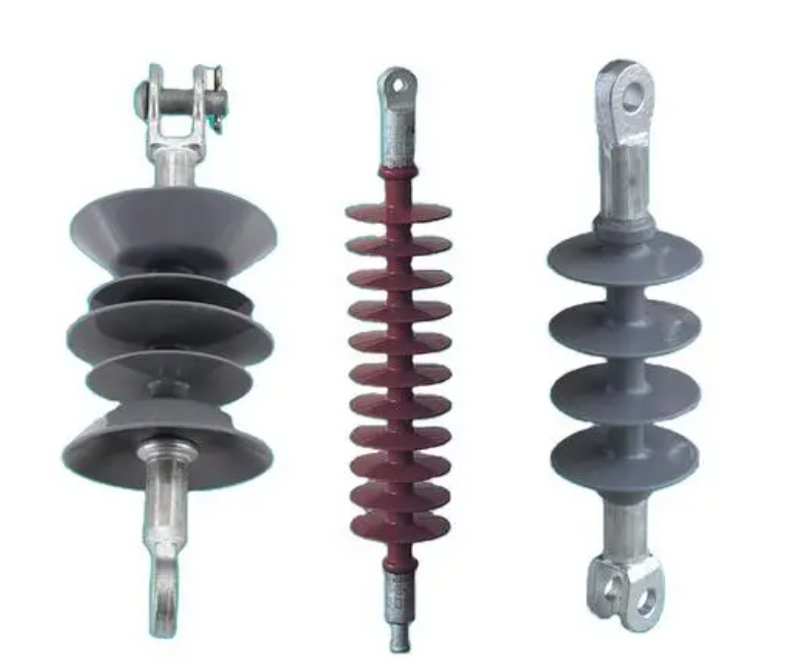

Suspensão e isoladores de tensão para linhas aéreas.
Subestações :
Isoladores de núcleo oco para buchas, disjuntores e interruptores de desconexão.
Linhas de distribuição :

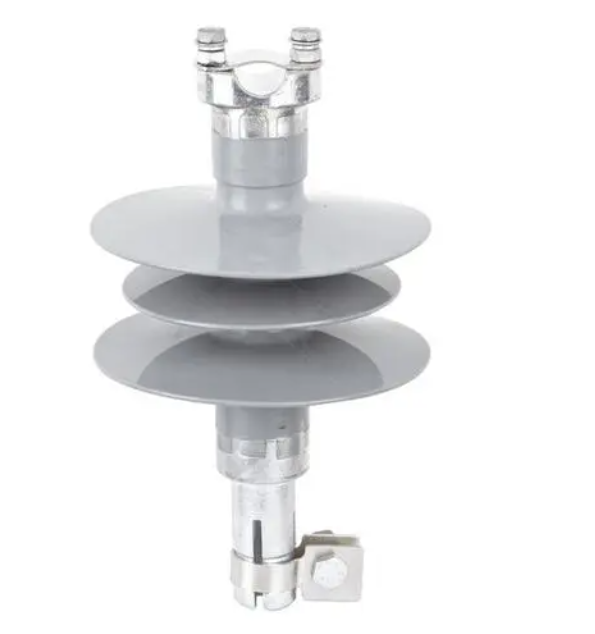

Linha pós -isoladores para apoiar condutores.
Eletrificação ferroviária :
Sistemas de catenária aérea.
Energia renovável :
Instalações de energia eólica e solar.
Use caixas de madeira e embalagens plásticas para proteger os produtos contra danos físicos, umidade e poluentes ambientais.
Entregue em todo o mundo via mar, ar ou frete terrestre. As soluções de remessa personalizadas estão disponíveis com base nos requisitos do cliente.
