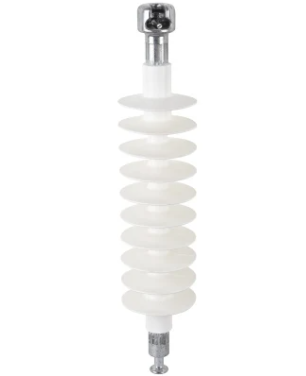

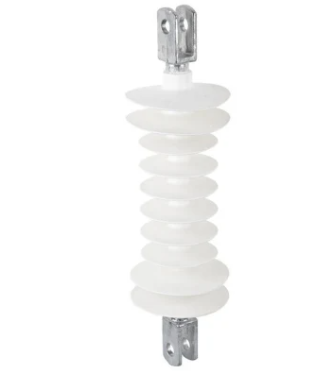

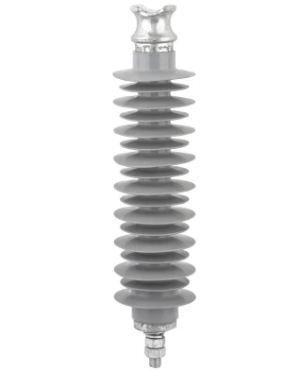

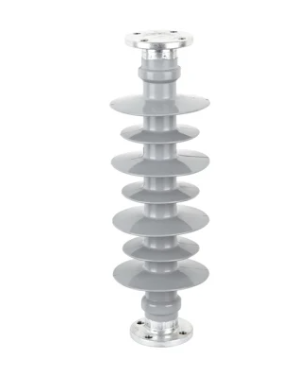

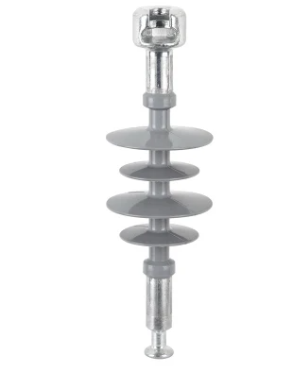

O isolamento de polímero composto de transmissão de 30kV é uma solução de ponta projetada para aplicações de alta tensão e subestação, oferecendo isolamento elétrico superior e resiliência mecânica em ambientes desafiadores. Construídos a partir de materiais compósitos avançados, como borracha de silício ou polímeros à base de epóxi, este sistema de isolamento substitui isoladores tradicionais de porcelana ou vidro, abordando limitações como a fragilidade e o peso pesado. A estrutura composta combina um núcleo robusto de fibra de vidro para resistência mecânica com um alojamento de polímero resistente ao clima que fornece excelente resistência à radiação UV, ozônio e contaminantes químicos.
Projetado para operar a 30kV, o isolamento possui um design modular com a distância de fluência otimizada e superfícies hidrofóbicas para evitar o flowover de poluição - uma questão crítica em áreas com altos níveis de poeira, sal ou emissões industriais. O alojamento do polímero é formulado para manter a flexibilidade em uma ampla faixa de temperatura (-50 ° C a +120 ° C), garantindo um desempenho confiável em condições climáticas extremas. Sua natureza leve reduz os custos de instalação e o estresse mecânico nas estruturas de suporte, enquanto as propriedades não corrosivas eliminam a necessidade de manutenção frequente.
Resistência superior à poluição : A superfície do polímero hidrofóbico repele a umidade e os contaminantes, reduzindo significativamente o risco de flashover em ambientes poluídos em comparação com os isoladores de porcelana.
Alta resistência mecânica : o núcleo de fibra de vidro fornece excelente resistência à tração e à flexão, com uma capacidade de carga de quebra excedendo 100kn, tornando-o adequado para cenários de alto vento e carregamento de gelo.
Instalação leve e fácil : pesando até 70% menos que os isoladores de porcelana equivalentes, simplifica o transporte e a instalação, especialmente em locais montanhosos ou offshore de difícil acesso.
Durabilidade a longo prazo : o material composto resiste ao envelhecimento, rachaduras e rastreamento elétrico, com uma vida útil de mais de 30 anos em condições operacionais normais.
Retardância de incêndio : as formulações especializadas oferecem propriedades auto-exportadas, atendendo aos padrões internacionais de segurança contra incêndio (UL 94 V-0) para maior confiabilidade do sistema.
Linhas de transmissão de alta tensão : Ideal para grades de energia aérea em zonas urbanas, rurais e industriais, garantindo isolamento estável em ambientes poluídos ou úmidos.
Equipamento de subestação : usado para isolantes de barato, disjuntores e transformadores em subestações externas, reduzindo os custos de manutenção e o tempo de inatividade.
Projetos costeiros e offshore : a carcaça de polímeros resistentes a sal o torna adequado para ambientes marítimos, impedindo a degradação do ar e da névoa carregados de sal.
Grades de energia renovável : suporta o isolamento nos sistemas de transmissão do parque eólico e de plantas solares, duradoure clima e vibrações mecânicas.
Regiões de alta altitude : tem um desempenho de maneira confiável em áreas de baixa temperatura e alta altitude, onde os isoladores tradicionais podem sofrer de choque térmico ou falha mecânica.
P: Como o isolamento de polímero composto se compara à porcelana em termos de resistência ao flowover?
R: Os isoladores compostos possuem superfícies hidrofóbicas que impedem a formação de filmes de água, oferecendo 30 a 50% de tensão de flashover de poluição do que a porcelana nas mesmas condições.
P: Este isolamento pode ser usado em contato direto com gelo ou neve?
R: Sim, o alojamento de polímero flexível suporta acumulação de gelo e expansão térmica sem rachaduras, e sua hidrofobicidade reduz a adesão ao gelo.
P: Qual é a frequência de limpeza recomendada para ambientes poluídos?
R: Ao contrário de porcelana, os isoladores compostos requerem limpeza mínima-normalmente uma vez a cada 5 a 10 anos-devido às suas propriedades hidrofóbicas auto-limpantes.
P: O material é compatível com revestimentos antienvelhecimento?
R: Não são necessários revestimentos adicionais, pois o polímero base já inclui estabilizadores UV e aditivos antienvelhecimento para desempenho a longo prazo.
P: Qual é a temperatura operacional máxima para o isolamento?
R: Opera com segurança em temperaturas do condutor de até 90 ° C, com temperaturas ambientais variando de -50 ° C a +50 ° C.
| Parâmetro técnico principal | |||||||
| Modelo | Tensão nominal (kV) | Carga mecânica especificada (KN) | Espaçamento H (mm) | Distância de arco (> mm) | Distância mínima de fluência (> = mm) | Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp) | Frequência de potência úmida Sorta a tensão (> = kvr.ms) |
| FZSW-12/6 | 12 | 6 | 215 | 210 | 450 | 100 | 45 |
| FZSW-24/8 | 24 | 8 | 305 | 265 | 780 | 130 | 60 |
| FZSW-36/6 | 36 | 6 | 445 | 435 | 1015 | 190 | 90 |
| FZSW-72.5/10 | 72.5 | 10 | 770 | 675 | 1820 | 350 | 150 |
| FZSW-126/8 | 126 | 8 | 1220 | 1125 | 3150 | 500 | 230 |
| FZSW-245/4 | 252 | 4 | 2300 | 2200 | 6300 | 1050 | 450 |
