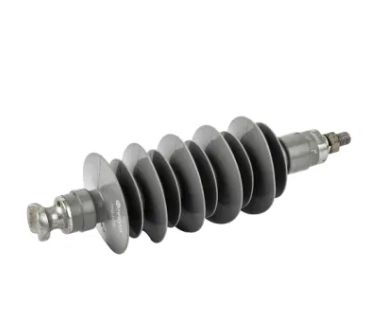

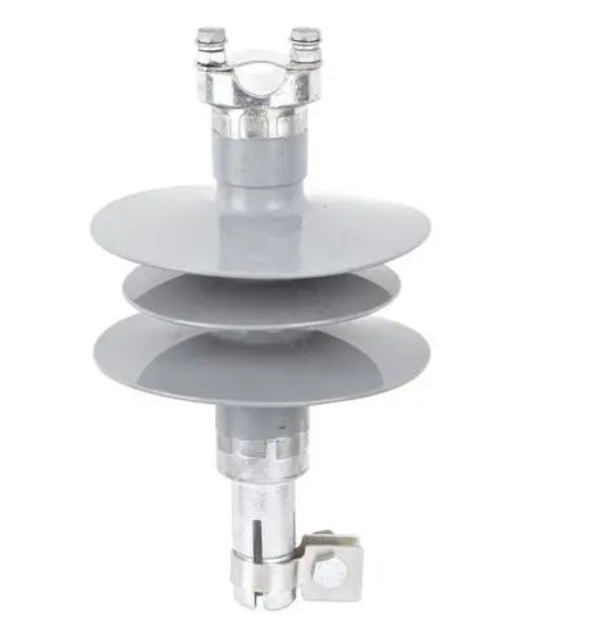

O isolador polimérico composto de alta tensão é um tipo avançado de isolador usado em sistemas de energia elétrica para suportar e isolar condutores de alta tensão. Esses isoladores são projetados para suportar alta tensão elétrica, cargas mecânicas e condições ambientais. Eles estão cada vez mais substituindo os isoladores de cerâmica ou vidro tradicionais devido ao seu desempenho e durabilidade superiores.
Esses isoladores de polímeros compostos devem cumprir os padrões internacionais como IEC 61109, IEC 61952 e IEEE 1523.
Eles passam por testes rigorosos para desempenho elétrico, mecânico e ambiental.
A construção de um isolador de polímero composto de alta tensão é um aspecto crítico de seu design, garantindo que atenda aos padrões de desempenho elétrico, mecânico e ambiental necessários. Abaixo está uma explicação detalhada da construção desses isoladores, divididos em seus principais componentes:
1. Núcleo (componente de carga): Feito de resina epóxi reforçada com fibra de vidro. Fornece ao isolador com alta resistência mecânica para suportar cargas de tração, compressão e flexão.
2. Weathersheds (carcaça externa): feita de borracha de silicone ou monômero de etileno propileno dieno (EPDM). Protege o núcleo dos fatores ambientais e fornece isolamento elétrico.
3. Acessórios finais (acessórios de metal): feitos de aço galvanizado, alumínio ou ferro dúctil. Conecta o isolador à linha de transmissão ou estrutura de suporte.
| Tipo | Tensão nominal (kV) | Carga mecânica especificada (KN) | Comprimento da seção (mm) | Distância do arco mínimo (mm) | Distância de vazamento (mm) | Impulse de Lightning suporta BIL (KV) | Frequência de potência suporta (molhado) (kV) |
| FPQ-12/4 | 12 | 4 | 215 | 125 | 280 | 75 | 42 |
| FPQ-15/5 | 15 | 5 | 250 | 180 | 370 | 105 | 42 |
| FPQ-24/8 | 24 | 8 | 305 | 255 | 715 | 150 | 75 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1100 | 185 | 95 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1300 | 185 | 95 |
Linhas de transmissão: usadas em linhas de energia aérea para transmissão de alta tensão (normalmente 11 kV e acima).
Subestações: Empregado em subestações para suporte de barramento e isolamento de equipamentos.
Eletrificação ferroviária: usada em sistemas de catenária aérea para ferrovias.
Sistemas HVDC: Adequado para aplicações de corrente direta de alta tensão (HVDC).
Use caixas de madeira e embalagens plásticas para proteger os produtos contra danos físicos, umidade e poluentes ambientais.
Entregue em todo o mundo via mar, ar ou frete terrestre. As soluções de remessa personalizadas estão disponíveis com base nos requisitos do cliente.
