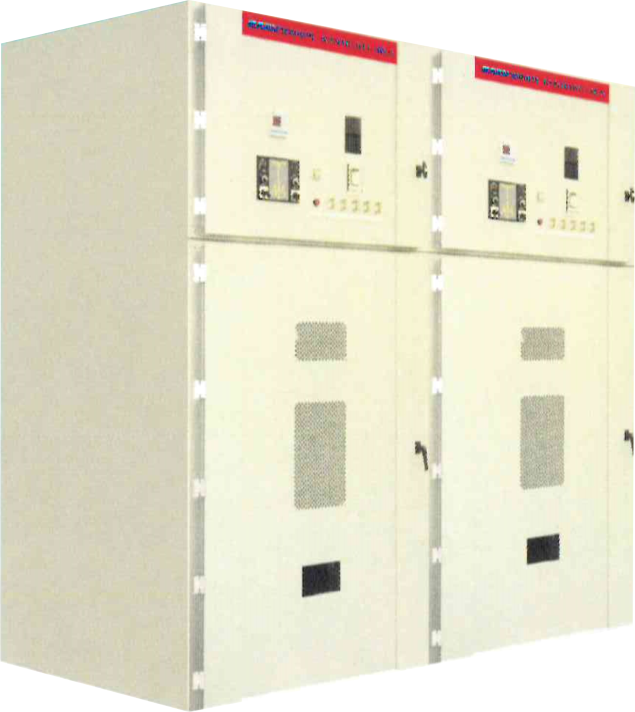

O painel Kyn61-40.5 Tipo de retirada de metal CA é projetado para uso em sistemas de energia de 50Hz de 50Hz com uma tensão nominal de 40,5kv. Esse painel é usado principalmente para receber e distribuir energia elétrica nos sistemas de transformação e distribuição de energia em usinas de energia, subestações, empresas industriais e de mineração e edifícios de arranha-céus. Ele também fornece funcionalidades de controle, proteção e monitoramento de controle de circuitos. Projetado para atender aos requisitos do IEC 60298 , GB3906 , DL404 e outros padrões internacionais, ele incorpora recursos avançados, como cinco proteções para maior segurança e confiabilidade.
Modelo Kyn61-40.5 Tipo de retirada de retirada CA CL A CA AC Metal-Inclowed Akear é aplicável a um sistema de energia elétrica CA 5Hz de 4Hz, 40,5kV e seção de barramento único. É usado principalmente para aceitar e distribuir a energia elétrica em controle de energia e distribuição de potência, subestimação, subestimação e mineração de mineração e construção de alto teor de riscos. GB3906.DL404, etc. Padrões, e possui cinco provenções perfeitas.
Alta confiabilidade : projetado para atender aos padrões rigorosos de segurança e operacionais para sistemas críticos de distribuição e transformação de energia.
Aplicações versáteis : Adequado para uso em usinas de energia, subestações, complexos industriais e arranha-céus.
Proteção avançada : oferece cinco funções de proteção para garantir uma operação segura e estável.
Conformidade : totalmente compatível com padrões internacionais como IEC 60298 e GB3906.
Alta resistência ao isolamento : recursos superiores de isolamento para suportar picos de alta tensão e garantir a longevidade do equipamento.
Parâmetros técnicos
Voltag nominal | 40,5kV | |
Frequência nominal | 50Hz | |
Bus de forma de corrente de corrente classificados | 1250.1600，2000A | |
CurrentForBranch Bus | 630，1250，1600A | |
| Nível de isolamento nominal | Fase para a fasefase para o ouvido | Fratura de isolamento primário |
| 1min PowerFrequency resistindo à tensão (efeito) | 95 KV | 115kV |
Impulso de raios resistir à tensão (valor de pico) | 215kV | 185kV |
Circuito de controle auxiliar 1Mina PowerFrequency resiste tensão | 2000v | |
Corrente de quebra de curto -circuito nominal | 25，31.5ka | |
Corrente de fechamento de curto -circuito nominal (valor de pico) | 63，80ka | |
Corrente de tempo classificado resistindo à corrente (4s) | 25，31.5ka | |
| Valor de pico nominal suporta corrente | 63，80ka | |
Tensão nominalo de circuito de controle | DC110、220, AC110、220V | |
Dimensões externas (WXDXH) | 1400x2800 (3000) x2600mm | |
| Grau de proteção | ||
Caixa da classe de proteção | IP4X | |
Quando Compartment.Circuit Breaker Door ISO ISO PENDED | IP2X | |
Esse painel de chave está equipado com cinco funções de proteção essencial, garantindo a máxima segurança para o equipamento e o pessoal:
Proteção de sobrecorrente : impede os danos causados por correntes excessivas.
Proteção de falhas da terra : detecta e isola as falhas no solo rapidamente.
Proteção de curto -circuito : oferece proteção contra eventos de curto -circuito, mantendo a integridade do sistema.
Proteção de sobretensão : salvaguardar equipamentos contra picos de tensão prejudiciais.
Proteção mecânica de intertravamento : garante operação segura e impede ações de comutação incorretas.
Segurança aprimorada : equipado com cinco mecanismos de proteção, fornecendo proteção total para o equipamento e o sistema de energia.
Durabilidade : Construído com materiais de alta qualidade, oferecendo vida útil longa e manutenção mínima.
Opções personalizáveis : configurações flexíveis para várias necessidades operacionais.
Design compacto : design com eficiência espacial para facilitar a instalação e a integração nos sistemas existentes.
Conformidade de padrões globais : está em conformidade com os padrões internacionais, garantindo alto desempenho e confiabilidade.
