Confirme se a tensão do sistema não excede a classificação do cabo:
H07Z-U/R: 450/750 V (U₀/U), adequado para circuitos de alimentação e controle de baixa tensão.
Para sistemas trifásicos de 400 V, 450/750 V é padrão. Para circuitos de controle de tensão mais baixa, esta classificação fornece margem adequada.

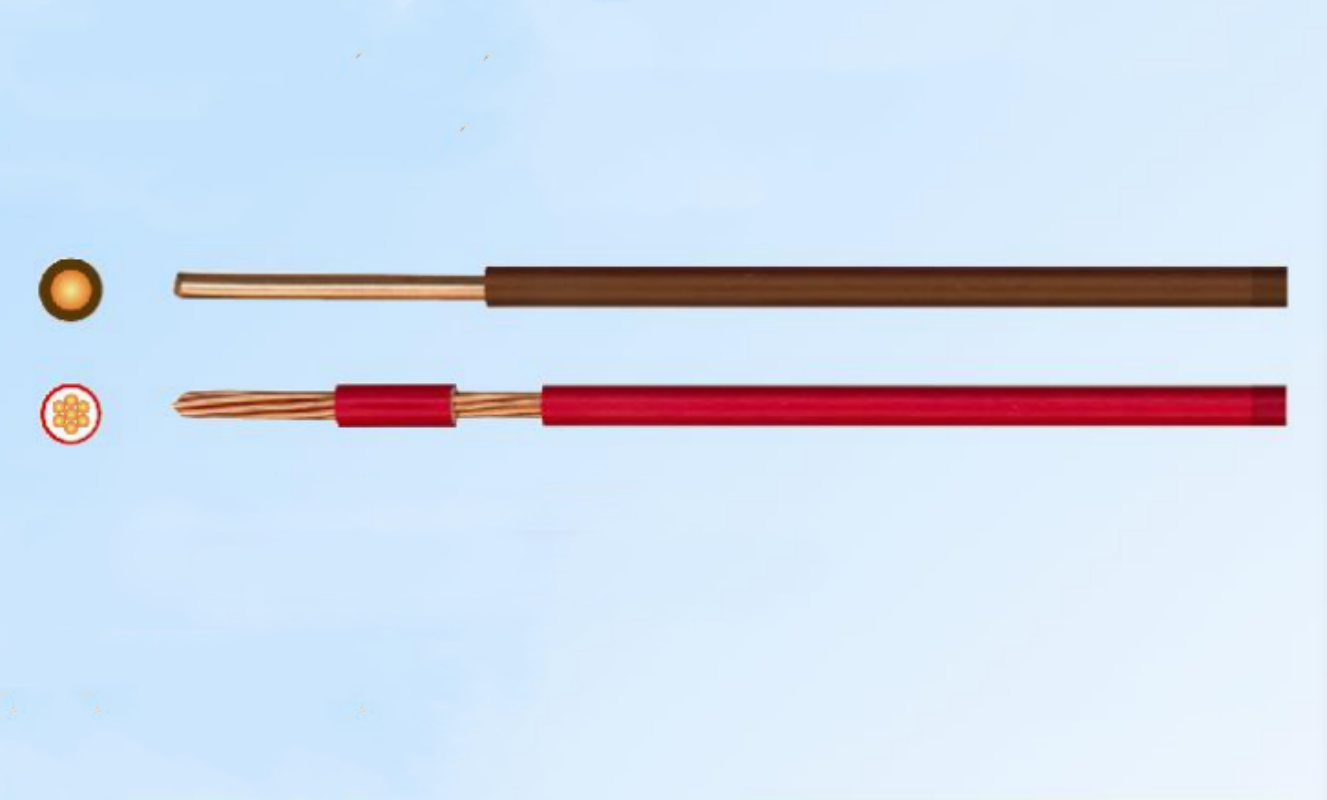

H07Z-U (sólido): Adequado para instalações fixas onde o cabo não está sujeito a movimentos ou dobras repetidas. Mais fácil de terminar em alguns tipos de terminais.
H07Z-R (trançado, flexível): Melhor para roteamento através de conduítes com curvas e para conexões que exigem alguma flexibilidade durante a instalação. Não se destina à flexão contínua; use H07Z-K para maior flexibilidade.
Selecione U para fiação fixa simples; selecione R quando a instalação exigir puxar e dobrar mais facilmente.
Escolha o tamanho do condutor com base em:
Corrente de carga contínua
Queda de tensão permitida
Temperatura ambiente e agrupamento
Resistência a curto-circuito
Faixa típica: 0,5 mm² a 240 mm². Tamanhos comuns para fiação de painéis e edifícios: 1,5, 2,5, 4, 6, 10, 16, 25, 35 mm².
Isolamento termoplástico sem halogênio: Temperatura nominal do condutor contínuo de 70°C.
Baixa emissão de fumaça e zero halogênio: Atende IEC 60754 (gás ácido halogênio) e IEC 61034 (densidade de fumaça) quando testado.
Retardante de chama: Em conformidade com IEC 60332-1 para propagação vertical de chama em cabo único.
Confirme se o produto selecionado atende aos requisitos específicos de desempenho contra incêndio do projeto.
Edifícios públicos e áreas de alta ocupação: Necessário onde a emissão de gases tóxicos e fumaça deve ser minimizada.
Túneis, estações subterrâneas e espaços fechados: A baixa emissão de fumaça auxilia na evacuação e no combate a incêndios.
Hospitais, escolas, data centers: Proteja equipamentos e pessoas sensíveis contra gases corrosivos.
Locais externos ou úmidos: H07Z-U/R é principalmente para instalações fixas internas. Para áreas externas ou úmidas, confirme a adequação ou considere um isolamento alternativo.
Áreas de alta temperatura: Verifique a temperatura ambiente em relação ao limite do condutor de 70°C.
Instalação fixa: Normalmente 4 × diâmetro externo para cabo não blindado.
Durante a instalação: Evite curvas acentuadas que possam danificar o isolamento.
Selecione cores para fase, neutro e terra de proteção:
Fase: Preto, marrom, cinza.
Neutro: Azul.
Terra protetora: Verde/amarelo.
Outros: Vermelho, branco, laranja para fiação de controle ou sinal.
Confirme os códigos de fiação locais e as especificações do projeto.
H07Z-U/R: EN 50525-3-31, IEC 60227 (quando aplicável), VDE 0281-9.
Sem halogênio: IEC 60754-1/2.
Densidade de fumaça: IEC 61034-1/2.
Retardância de chama: IEC 60332-1.
RoHS/REACH: Confirme a conformidade, se necessário.
Solicite relatórios de teste ou certificados de conformidade conforme necessário.
Bobinas: 100 m, 200 m ou personalizadas.
Tambores: Para seções transversais maiores ou comprimentos longos.
Comprimentos de corte: Pré-corte com ponteiras ou terminais, se necessário.
Confirme a embalagem para proteger o isolamento durante o transporte e armazenamento.
| Faixa/opção típica | da unidade | de parâmetro |
|---|---|---|
| Padrão | — | EN 50525-3-31, VDE 0281-9 |
| Tipo | — | H07Z-U (sólido) / H07Z-R (trançado), núcleo único |
| Tensão nominal U₀/U | V | 450/750 |
| Conductor | — | Cobre simples, Classe 1 (sólido) ou Classe 2 (trançado) |
| Isolamento | — | Termoplástico sem halogênio |
| Temperatura do condutor | °C | 70 (contínuo) |
| Temperatura Ambiente | °C | -15 a +70 (instalação fixa) |
| Faixa de seção transversal | mm² | 0,5 – 240 |
| Diâmetro Externo | mm | Depende da seção transversal |
| Raio de curvatura (fixo) | — | ≥ 4 × diâmetro externo |
| Conteúdo de halogênio | — | Zero halogênio de acordo com IEC 60754 |
| Densidade de fumaça | — | Baixa fumaça de acordo com IEC 61034 |
| Retardo de chama | — | IEC 60332-1 |
| Cor | — | Preto, azul, marrom, cinza, verde/amarelo, vermelho, branco, laranja, personalizado |
| Embalagem | — | Bobina, tambor, comprimento de corte |
| Comprimento | m | 100, 200, 500, 1000, personalizado |
| RoHS/REACH | — | Disponível mediante solicitação |
Nota: As especificações variam de acordo com o fabricante e o padrão. Confirme as dimensões reais, classificação de temperatura e aprovações antes de fazer o pedido.
Edifícios públicos: aeroportos, estações ferroviárias, centros comerciais
Túneis, passagens subterrâneas e áreas de estacionamento fechadas
Hospitais, escolas e outras instalações com alta ocupação
Data centers e salas de telecomunicações
Painéis de controle e quadros de distribuição que exigem baixa emissão de fumaça
Circuitos de iluminação de emergência e alarme de incêndio
Fiação fixa em áreas onde é especificado cabo sem halogênio
H07Z-U/R.
450/750V
Código:H07Z-U/R
Padrão: Cenelec HD 22.9.BS 7211
Construção: maestro de cobre sólido ou encalhado
Isolamento de termoestamento LSFOH de 2 especiais
Aplicação: lugares onde há risco de incêndio e lugares lotados, como shopping centers, centros de negócios, hotéis,
escolas, túneis etc.
Dados técnicos: máx. Temperatura de operação 70 ℃
Nominal Cruzar seção | Número e Diaf fios | Grossura de isolamento | Diâmetro geral médio | Aproximadamente peso total | Resistência do condutor DC em 20 ℃ | Mas. Atual Carregando Capacidade em 30 ℃ |
mm² | No. × mm | mm | mm | Kg/km | Ω/km | Ar a |
H⁰7Z-U | ||||||
1.5 | 1.35 | 0.7 | 2.8 | 20.0 | 12.1 | 25 |
2.5 | 1.73 | 0.8 | 3.4 | 31.2 | 7.41 | 34 |
4 | 2.19 | 0.8 | 3.8 | 45.1 | 4.61 | 45 |
6 | 2.68 | 0.8 | 4.3 | 63.8 | 3.08 | 57 |
H⁰7z-r | ||||||
1.5 | 7 × 0,51 | 0.7 | 3.0 | 21.5 | 12.1 | 25 |
2.5 | 7 × 0,66 | 0.8 | 3.6 | 32.9 | 7.41 | 34 |
4 | 7 × 0,83 | 0.8 | 4.1 | 47.7 | 4.61 | 45 |
6 | 7 × 1,02 | 0.8 | 4.7 | 67.8 | 3.08 | 57 |
10 | 7 × 1,34 | 1.0 | 5.9 | 109.2 | 1.83 | 75 |
16 | 7 × 1,70 | 1.0 | 7.0 | 167.6 | 1.15 | 100 |
25 | 7 × 2.20 | 1.2 | 8.4 | 262.3 | 0.727 | 130 |
35 | 7 × 2,55 | 1.2 | 9.4 | 348.1 | 0.524 | 160 |
50 | 7 × 3,00 | 1.4 | 10.9 | 471.6 | 0.387 | 200 |
