Confirme se a tensão do sistema não excede a classificação do cabo:
H07V-K: 450/750 V (U₀/U), adequado para a maioria dos circuitos de controle e potência de baixa tensão.
RV: Normalmente 450/750V ou 300/500V dependendo do padrão e do fabricante.
Para sistemas trifásicos de 400 V, 450/750 V é a escolha padrão. Para circuitos de controle de tensão mais baixa, 300/500 V pode ser suficiente.
Classe 5 (fio fino): Maior flexibilidade, ideal para aplicações móveis, curvas apertadas e equipamentos sujeitos a vibrações.
Classe 2 (encalhado): Flexibilidade moderada, adequada para instalações fixas com flexões ocasionais.
Sólido (Classe 1): Não recomendado para aplicações que requerem mobilidade.
Para maior mobilidade, selecione condutor Classe 5 de acordo com IEC 60228.
Selecione o tamanho do condutor com base em:
Corrente de carga contínua
Queda de tensão permitida
Temperatura ambiente e agrupamento
Resistência a curto-circuito
Faixa típica: 0,5 mm² a 240 mm². Para painéis de controle, 0,5–6 mm² é comum. Para conexões de energia, podem ser necessários 10–240 mm².
Isolamento de PVC: Padrão, classificação contínua de 70°C. Adequado para a maioria das aplicações internas.
PVC resistente ao calor: Disponível para temperaturas mais altas, se necessário.
PVC retardador de chamas: Para instalações que exigem IEC 60332-1 ou desempenho contra incêndio específico do projeto.
Confirme a temperatura máxima do condutor e as condições ambientais.
Locais internos secos: O PVC padrão é adequado.
Áreas úmidas ou molhadas: Confirme a adequação ou considere um isolamento alternativo.
Áreas de alta temperatura: Verifique a classificação de temperatura em relação ao calor ambiente e do equipamento.
Fiação do painel e do gabinete: O fio flexível simplifica o roteamento e reduz o estresse nos terminais.
Equipamento móvel: Selecione um número elevado de fios e um raio de curvatura apropriado.
Instalação fixa: Normalmente 4 × diâmetro externo.
Instalação flexível/móvel: Normalmente 6 × diâmetro externo ou conforme especificado pelo fabricante.
Para flexões repetidas, siga o raio de curvatura mínimo recomendado para evitar fadiga do condutor.
Selecione cores para fase, neutro e terra de proteção:
Fase: Preto, marrom, cinza ou outras cores.
Neutro: Azul.
Terra protetora: Verde/amarelo.
Outros: Vermelho, branco, laranja, etc., para fiação de controle ou sinal.
Confirme os requisitos de cores em relação aos códigos de fiação locais.
H07V-K: EN 50525-2-31, IEC 60227, VDE 0281.
Trailer: GB/T 5023, JB/T 8734.
Retardância de chama: IEC 60332-1.
RoHS/REACH: Confirme a conformidade, se necessário, para o mercado de destino.
Solicite relatórios de teste ou certificados de conformidade conforme necessário.
Bobinas: 100 m, 200 m ou personalizadas.
Tambores: Para seções transversais maiores ou comprimentos longos.
Comprimentos de corte: Pré-corte com terminais ou ponteiras, se necessário.
Confirme a embalagem para proteger o isolamento durante o transporte e armazenamento.
| Faixa/opção típica | da unidade | de parâmetro |
|---|---|---|
| Padrão | — | EN 50525-2-31, IEC 60227, GB/T 5023 |
| Tipo | — | RV / H07V-K, fio flexível de núcleo único |
| Tensão nominal U₀/U | V | 450/750 |
| Conductor | — | Cobre flexível, Classe 5 conforme IEC 60228 |
| Isolamento | — | PVC |
| Temperatura do condutor | °C | 70 (contínuo) |
| Temperatura Ambiente | °C | -15 a +70 (instalação fixa) |
| Faixa de seção transversal | mm² | 0,5 – 240 |
| Diâmetro Externo | mm | Depende da seção transversal |
| Raio de curvatura (fixo) | — | ≥ 4 × diâmetro externo |
| Raio de curvatura (flexível) | — | ≥ 6 × diâmetro externo |
| Retardo de chama | — | Opcional, IEC 60332-1 |
| Cor | — | Preto, azul, marrom, cinza, verde/amarelo, vermelho, branco, laranja, personalizado |
| Embalagem | — | Bobina, tambor, comprimento de corte |
| Comprimento | m | 100, 200, 500, 1000, personalizado |
| RoHS/REACH | — | Disponível mediante solicitação |
Nota: As especificações variam de acordo com o fabricante e o padrão. Confirme as dimensões reais, classificação de temperatura e aprovações antes de fazer o pedido.
Fiação interna do painel de manobra e controle
Quadros de distribuição e caixas de medidores
Equipamentos elétricos e conexões de eletrodomésticos
Ferramentas portáteis e cabos de alimentação temporários
Circuitos de iluminação e fiação de sinal
Painéis de automação e instrumentação
Fiação de manutenção e reparo onde a flexibilidade é necessária

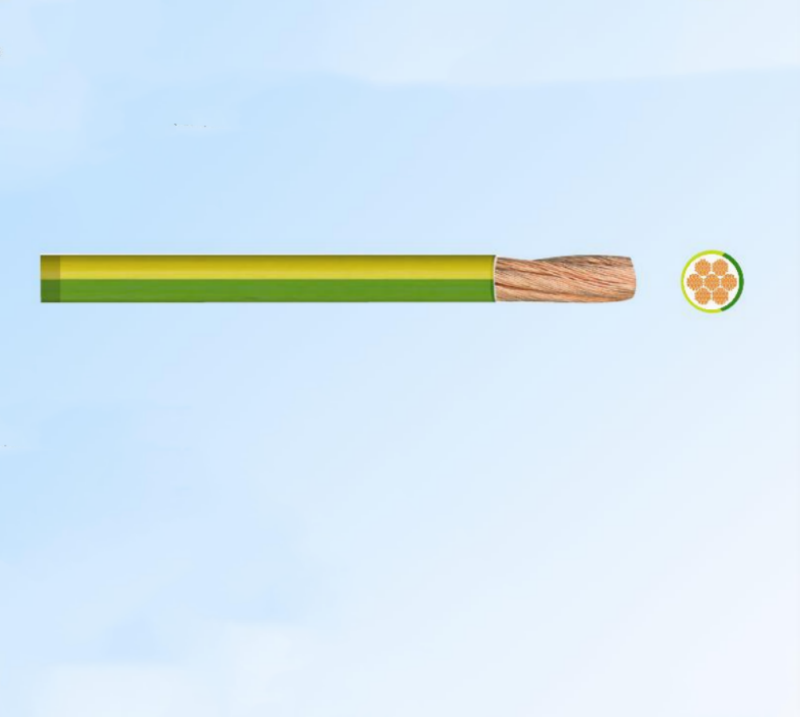

H07V-K
450/750V
Código:RV,H07V-K,NYAF
Padrão: TEC227.VDE0281, BS6004
Construção: 1-flexível condutor de cobre
Isolamento de 2 PVC
Aplicação: Para instalação protegida em equipamentos e encaixe de iluminação.
Também para instalação em conduíte, dentro e abaixo do gesso
Dados técnicos: máx. Temperatura de operação 70 ℃
Temperatura curta do Ciruit 160 ℃
Nominal Cruzar Seção | Número e diâmetro de fios | Espessura do isolamento | Diâmetro geral médio | Condutor dc resistência em 20 ℃ | Aprox. Total Peso | Máx. Curente Carrying Capacidade em 30 ℃ | ||
mm² | No. × mm | mm | min | máx | P/km | Kg/km | Tubo a | Ar a |
1.5 | 27 × 0,25 | 0.7 | 2.8 | 3.4 | 13.3 | 21.0 | 15 | 24 |
2.5 | 45 × 0,25 | 0.8 | 3.4 | 4.1 | 7.98 | 32.0 | 20 | 32 |
4 | 50 × 0,30 | 0.8 | 3.9 | 4.8 | 4.95 | 48.0 | 25 | 42 |
6 | 75 × 0,30 | 0.8 | 4.4 | 5.3 | 3.30 | 68.0 | 33 | 54 |
10 | 73 × 0,40 | 1.0 | 5.7 | 6.8 | 1.91 | 113 | 45 | 73 |
16 | 119 × 0,40 | 1.0 | 6.7 | 8.1 | 1.21 | 174 | 61 | 98 |
25 | 182 × 0,40 | 1.2 | 8.4 | 10.2 | 0.780 | 282 | 83 | 129 |
35 | 252 × 0,40 | 1.2 | 9.7 | 11.7 | 0.554 | 378 | 103 | 158 |
50 | 364 × 0,40 | 1.4 | 11.5 | 13.9 | 0.386 | 543 | 120 | 198 |
