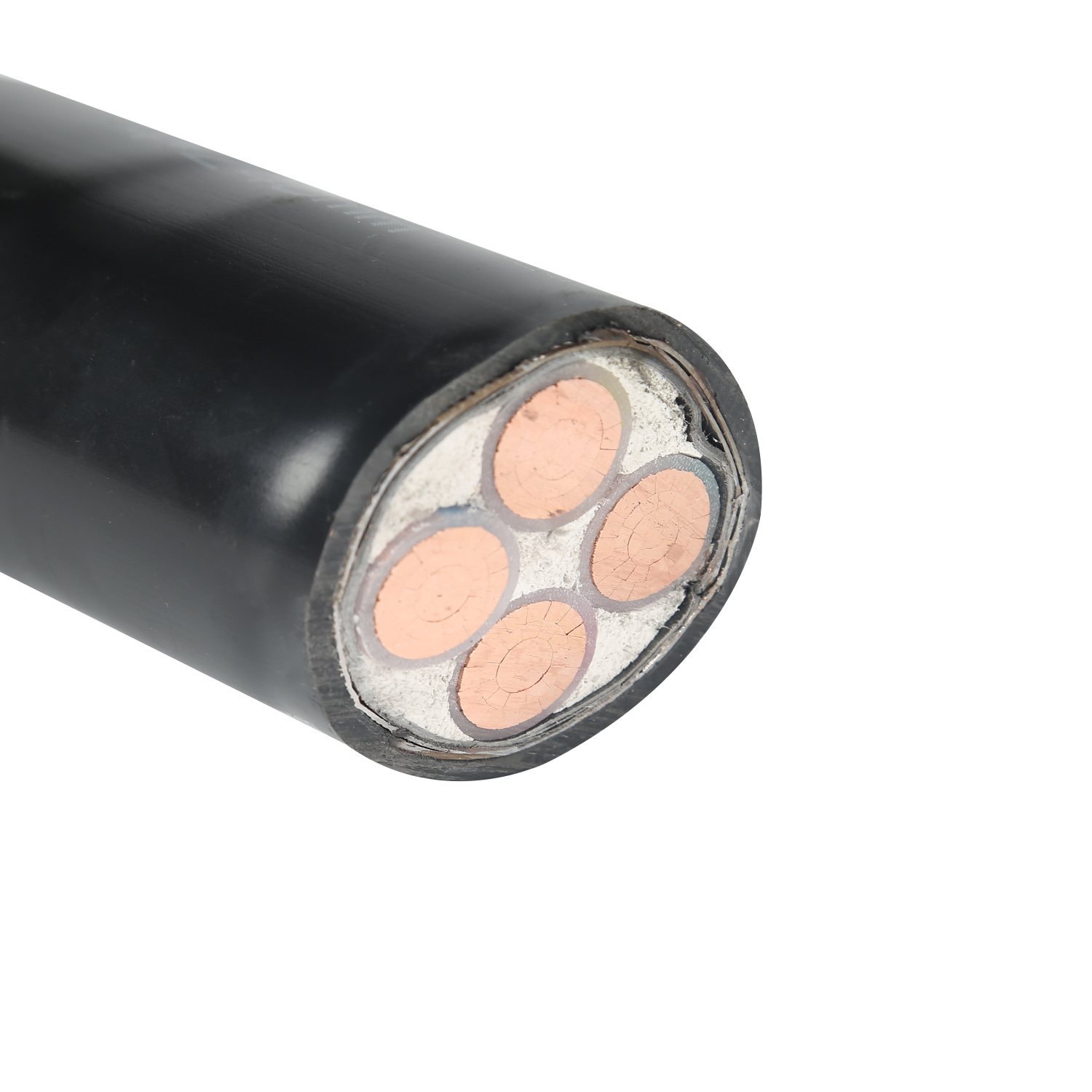

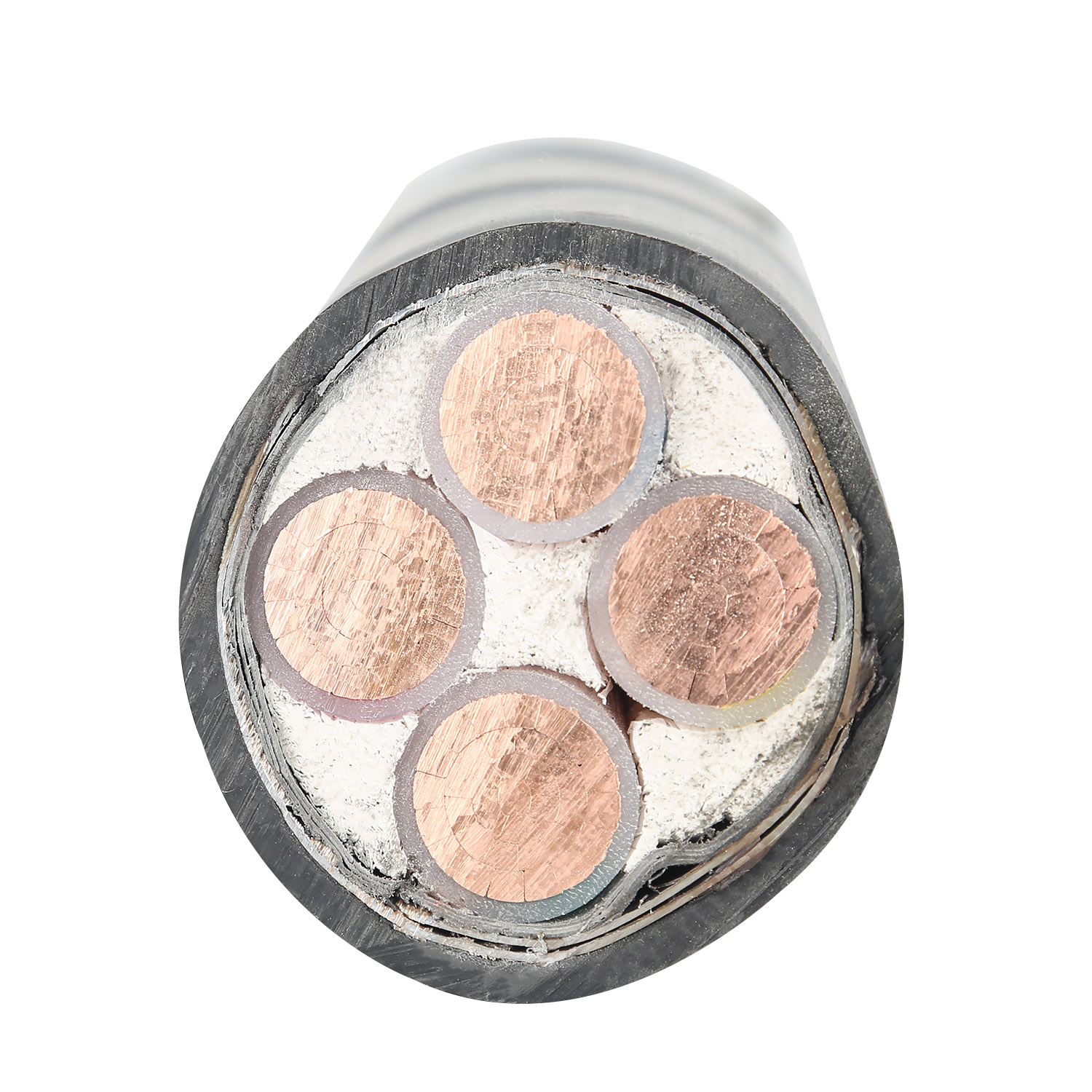

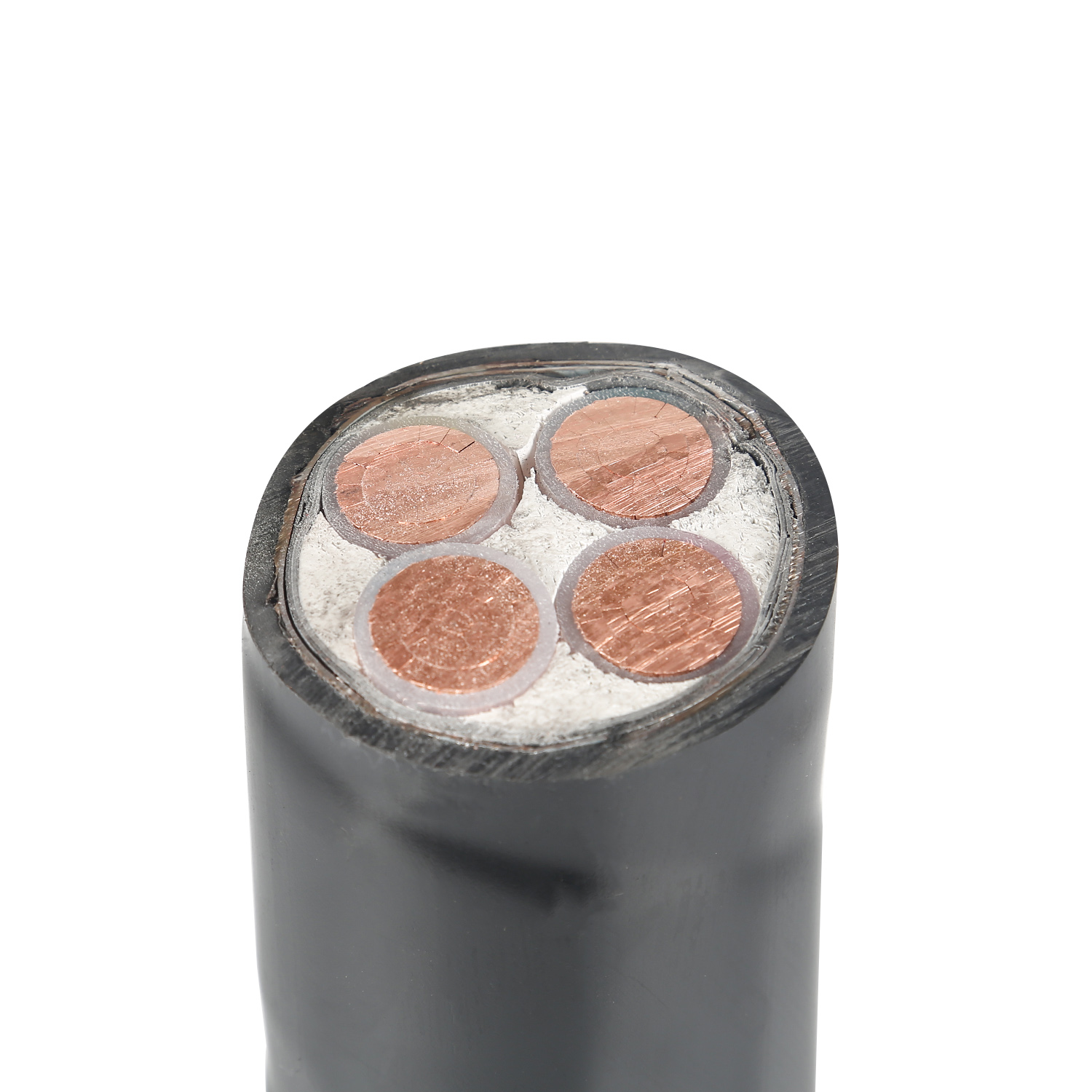

Este cabo de alimentação XLPE blindado com fio de aço de 0,6/1kV foi projetado para distribuição de energia robusta e confiável em aplicações industriais e de infraestrutura exigentes. Apresentando um condutor de cobre de alta condutividade e isolamento XLPE (polietileno reticulado), garante desempenho elétrico superior e estabilidade térmica até 90°C. O principal elemento de proteção – a blindagem de fio de aço (SWA) – fornece resistência mecânica excepcional, protegendo o cabo contra esmagamento, impacto e danos causados por roedores, tornando-o ideal para enterramento direto, instalação subterrânea e uso em bandejas de cabos ou dutos em plantas industriais, operações de mineração e subestações de serviços públicos.
Projetado para redes de energia de média tensão (MT), este cabo para serviços pesados está em conformidade com padrões internacionais como IEC 60502-1 e BS 5467, garantindo segurança e durabilidade em ambientes agressivos. Sua construção garante confiabilidade de longo prazo para transmissão de energia em redes subterrâneas, projetos de energia renovável (parques solares/eólicos) e fontes de alimentação em canteiros de obras.
| Quantidade: | |
|---|---|
O cabo de alimentação de 6kV pesado com condutor de cobre e isolamento XLPE, protegido por armaduras de arame de aço, é uma solução robusta e confiável para transmitir energia elétrica em ambientes exigentes.
O cabo de energia de 6kV pesado com condutor de cobre, isolamento XLPE e armadura de arame de aço normalmente cumprem os padrões internacionais e regionais para garantir a segurança, a confiabilidade e o desempenho. Abaixo estão alguns dos principais padrões que esses cabos costumam aderir:
IEC (Comissão Eletrotécnica Internacional):
IEC 60502-1: cabos de energia com isolamento extrudado e seus acessórios para tensões nominais de 1 kV (UM = 1,2 kV) até 30 kV (UM = 36 kV).
IEC 60228: Condutores de cabos isolados (especifica classes e requisitos de condutores).
IEC 60332: Testes para propagação de chama vertical para cabos isolados.
IEC 60754: O teste sobre gases evoluiu durante a combustão de materiais de cabos.
ISO (Organização Internacional de Padronização):
ISO 9001: Sistemas de gerenciamento da qualidade (para processos de fabricação).
3,6/6 (7,2) kV, XLPE ISLPE ISMULOD PVC Power Cable
CULO, Cu/XLPE/PVC ou Al/XLPE/PVC (Tabela 19)
Conductor Nominal Área | Espessura de isolamento | Espessura da bainha externa | Aprox. Geral Diâmetro | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.8 | 15 | 320 | 260 | 500 |
16 | 2.5 | 1.8 | 18 | 390 | 290 | 500 |
25 | 2.5 | 1.8 | 20 | 500 | 340 | 500 |
35 | 2.5 | 1.8 | 21 | 610 | 400 | 500 |
50 | 2.5 | 1.8 | 22 | 750 | 450 | 500 |
70 | 2.5 | 1.8 | 24 | 970 | 550 | 500 |
95 | 2.5 | 1.8 | 25 | 1.250 | 660 | 500 |
120 | 2.5 | 1.8 | 27 | 1.500 | 760 | 500 |
150 | 2.5 | 1.8 | 28 | 1.790 | 860 | 500 |
185 | 2.5 | 1.9 | 30 | 2.150 | 1.000 | 500 |
240 | 2.6 | 1.9 | 33 | 2.770 | 1.250 | 500 |
300 | 2.8 | 2.0 | 35 | 3.400 | 1.500 | 500 |
400 | 3.0 | 2.1 | 39 | 4.280 | 1.850 | 500 |
500 | 3.2 | 2.2 | 43 | 5.400 | 2.280 | 500 |
630 | 3.2 | 2.4 | 47 | 6.830 | 2.800 | 500 |
800 | 3.2 | 2.5 | 51 | 8.570 | 3.400 | 400 |
1.000 | 3.2 | 2.6 | 56 | 10.590 | 4.110 | 300 |
Três núcleos, Cu/XLPE/PVC ou Al/XLPE/PVC (Tabela 20)
Conductor Nominal Área | Espessura de isolamento | Espessura da bainha externa | Aprox. Geral Diâmetro | Aprox. Peso do cabo | Comprimento padrão por Tambor | |
Cobre | Alumínio | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.9 | 33 | 980 | 790 | 500 |
16 | 2.5 | 2.0 | 35 | 1.190 | 890 | 500 |
25 | 2.5 | 2.1 | 38 | 1.560 | 1.080 | 500 |
35 | 2.5 | 2.2 | 40 | 1.930 | 1.270 | 500 |
50 | 2.5 | 2.3 | 43 | 2.370 | 1.480 | 500 |
70 | 2.5 | 2.4 | 47 | 3.110 | 1.820 | 500 |
95 | 2.5 | 2.5 | 51 | 4.000 | 2.200 | 500 |
120 | 2.5 | 2.6 | 54 | 4.820 | 2.550 | 500 |
150 | 2.5 | 2.7 | 58 | 5.770 | 2.970 | 500 |
185 | 2.5 | 2.8 | 61 | 6.960 | 3.460 | 500 |
240 | 2.6 | 3.0 | 68 | 8.940 | 4.340 | 400 |
300 | 2.8 | 3.2 | 73 | 10.980 | 5.190 | 300 |
400 | 3.0 | 3.5 | 81 | 13.820 | 6.440 | 250 |
500 | 3.2 | 3.7 | 90 | 17.390 | 7.910 | 200 |
3,6/6 (7,2) kV, XLPE FIRE ISULADO TOME
CULO, Cu/XLPE/AWA/PVC Oral/XLPE/AWA/PVC (Tabela 21)
Conductor Nominal Área | Espessura de isolamento | Abordagem aprox Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.9 | 1.8 | 22 | 610 | 550 | 500 |
16 | 2.5 | 1.2 | 1.6 | 1.8 | 24 | 680 | 580 | 500 |
25 | 2.5 | 1.2 | 1.6 | 1.8 | 25 | 810 | 660 | 500 |
35 | 2.5 | 1.2 | 1.6 | 1.8 | 26 | 940 | 730 | 500 |
50 | 2.5 | 1.2 | 1.6 | 1.8 | 27 | 1.100 | 810 | 500 |
70 | 2.5 | 1.2 | 1.6 | 1.8 | 29 | 1.350 | 930 | 500 |
95 | 2.5 | 1.2 | 1.6 | 1.9 | 31 | 1.670 | 1.080 | 500 |
120 | 2.5 | 1.2 | 1.6 | 1.9 | 32 | 1.950 | 1.200 | 500 |
150 | 2.5 | 1.2 | 1.6 | 2.0 | 34 | 2.270 | 1.350 | 500 |
185 | 2.5 | 1.2 | 2.0 | 2.1 | 37 | 2.770 | 1.620 | 500 |
240 | 2.6 | 1.2 | 2.0 | 2.2 | 40 | 3.440 | 1.930 | 500 |
300 | 2.8 | 1.2 | 2.0 | 2.2 | 42 | 4.120 | 2.210 | 500 |
400 | 3.0 | 1.3 | 2.5 | 2.4 | 47 | 5.250 | 2.820 | 500 |
500 | 3.2 | 1.3 | 2.5 | 2.5 | 51 | 6.450 | 3.340 | 500 |
630 | 3.2 | 1.4 | 2.5 | 2.6 | 55 | 7.990 | 3.950 | 400 |
Três núcleos, Cu/XLPE/SWA/PVC ou AL/XLPE/SWA/PVC (Tabela 22)
Conductor Nominal Área | Espessura de isolamento | Aprox. Cobertura interna Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 2.0 | 2.1 | 40 | 2.310 | 2.120 | 500 |
16 | 2.5 | 1.2 | 2.0 | 2.2 | 42 | 2.600 | 2.290 | 500 |
25 | 2.5 | 1.2 | 2.0 | 2.3 | 45 | 3.080 | 2.600 | 500 |
35 | 2.5 | 1.3 | 2.5 | 2.4 | 48 | 3.950 | 3.280 | 500 |
50 | 2.5 | 1.3 | 2.5 | 2.5 | 54 | 4.530 | 3.630 | 500 |
70 | 2.5 | 1.4 | 2.5 | 2.6 | 55 | 5.510 | 4.210 | 500 |
95 | 2.5 | 1.5 | 2.5 | 2.8 | 59 | 6.660 | 4.860 | 500 |
120 | 2.5 | 1.5 | 2.5 | 2.9 | 63 | 7.630 | 5.360 | 400 |
150 | 2.5 | 1.6 | 2.5 | 3.0 | 66 | 8.800 | 6.000 | 400 |
185 | 2.5 | 1.7 | 3.15 | 3.2 | 72 | 11.500 | 6.670 | 300 |
240 | 2.6 | 1.8 | 3.15 | 3.4 | 78 | 13.480 | 8.870 | 250 |
300 | 2.8 | 1.9 | 3.15 | 3.6 | 84 | 15.920 | 10.130 | 200 |
400 | 3.0 | 2.0 | 4.0 | 3.9 | 94 | 21.300 | 12.590 | 200 |
500 | 3.2 | 2.1 | 4.0 | 4.1 | 103 | 25.090 | 15.610 | 200 |
3,6/6 (7,2) kV, fita isolada xlpe Cabo de alimentação bainha blindada
Core, Cu/XLPE/Ata/Pvcor al/xlpe/Ata/PVC (Tabela 23)
Conductor Nominal Área | Espessura de isolamento | Aprox. Cobertura interna Grossura | Armadura Arame Tamanho | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.5 | 1.8 | 22 | 530 | 460 | 500 |
16 | 2.5 | 1.2 | 0.5 | 1.8 | 23 | 600 | 500 | 500 |
25 | 2.5 | 1.2 | 0.5 | 1.8 | 24 | 730 | 570 | 500 |
35 | 2.5 | 1.2 | 0.5 | 1.8 | 25 | 850 | 630 | 500 |
50 | 2.5 | 1.2 | 0.5 | 1.8 | 26 | 1.000 | 700 | 500 |
70 | 2.5 | 1.2 | 0.5 | 1.8 | 28 | 1.240 | 820 | 500 |
95 | 2.5 | 1.2 | 0.5 | 1.8 | 30 | 1.540 | 950 | 500 |
120 | 2.5 | 1.2 | 0.5 | 1.8 | 31 | 1.820 | 1.080 | 500 |
150 | 2.5 | 1.2 | 0.5 | 1.9 | 33 | 2.120 | 1.200 | 500 |
185 | 2.5 | 1.2 | 0.5 | 1.9 | 35 | 2.520 | 1.370 | 500 |
240 | 2.6 | 1.2 | 0.5 | 2.0 | 37 | 3.180 | 1.670 | 500 |
300 | 2.8 | 1.2 | 0.5 | 2.1 | 40 | 3.850 | 1.950 | 500 |
400 | 3.0 | 1.3 | 0.5 | 2.3 | 44 | 4.800 | 2.370 | 500 |
500 | 3.2 | 1.3 | 0.5 | 2.4 | 48 | 5.960 | 2.840 | 500 |
630 | 3.2 | 1.4 | 0.5 | 2.5 | 52 | 7.450 | 3.410 | 600 |
Três núcleos, Cu/XLPE/STA/PVCOR AL/XLPE/STA/PVC (Tabela 24)
Conductor Nominal Área | Espessura de isolamento | Abordagem aprox Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.2 | 2.0 | 37 | 1.330 | 1.140 | 500 |
16 | 2.5 | 1.2 | 0.5 | 2.1 | 40 | 1.580 | 1.580 | 500 |
25 | 2.5 | 1.2 | 0.5 | 2.2 | 42 | 2.310 | 1.880 | 500 |
35 | 2.5 | 1.3 | 0.5 | 2.3 | 45 | 2.760 | 2.090 | 500 |
50 | 2.5 | 1.3 | 0.5 | 2.4 | 48 | 3.260 | 2.360 | 500 |
70 | 2.5 | 1.4 | 0.5 | 2.5 | 52 | 4.100 | 2.810 | 500 |
95 | 2.5 | 1.5 | 0.5 | 2.7 | 56 | 5.110 | 3.310 | 500 |
120 | 2.5 | 1.5 | 0.5 | 2.8 | 60 | 5.010 | 3.750 | 400 |
150 | 2.5 | 1.6 | 0.5 | 2.9 | 63 | 7.050 | 4.250 | 400 |
185 | 2.5 | 1.7 | 0.5 | 3.0 | 67 | 9.320 | 4.820 | 400 |
240 | 2.6 | 1.8 | 0.5 | 3.2 | 73 | 10.530 | 5.920 | 300 |
300 | 2.8 | 1.9 | 0.5 | 3.4 | 79 | 12.730 | 6.940 | 300 |
400 | 3.0 | 2.0 | 0.8 | 3.7 | 89 | 16.620 | 9.240 | 200 |
500 | 3.2 | 2.1 | 0.8 | 4.0 | 98 | 20.550 | 11.070 | 200 |
Condutor de cobre:
Alta condutividade para transmissão eficiente de energia.
Excelente resistência mecânica e durabilidade.
Adequado para aplicações pesadas.
Isolamento XLPE (polietileno reticulado):
Fornece excelentes propriedades térmicas e elétricas.
Alta resistência ao calor, produtos químicos e umidade.
Opera com eficiência a temperaturas mais altas em comparação com o isolamento de PVC.
Armouning de arame de aço:
Oferece proteção mecânica superior contra tensões externas, como impacto, esmagamento e abrasão.
Aumenta a durabilidade do cabo em ambientes agressivos, incluindo ambientes subterrâneos ou industriais.
Classificação de tensão:
Projetado para aplicações de média tensão de até 6kV.
Construção pesada:
Construído para suportar condições extremas, tornando -o ideal para instalações industriais, de mineração e ao ar livre.
Conformidade:
Atende aos padrões internacionais como IEC, BS ou ASTM, garantindo segurança e confiabilidade.
Plantas industriais: Adequado para a distribuição de energia em fábricas, refinarias e usinas químicas.
Operações de mineração: ideal para ambientes acidentados com alta tensão mecânica.
Instalações subterrâneas: protegidas contra umidade e danos físicos.
Projetos de energia renovável: usados em parques eólicos e usinas solares para transmissão confiável de energia.
Projetos de infraestrutura: Adequado para redes de energia, túneis e canteiros de obras.
Alta durabilidade: a armadura de arame de aço garante desempenho a longo prazo em condições difíceis.
Transmissão de energia eficiente: o condutor de cobre e o isolamento XLPE minimizam as perdas de energia.
Segurança: o isolamento XLPE fornece excelente resistência a curtos circuitos e falhas elétricas.
Flexibilidade: pode ser usada em instalações fixas ou onde o estresse mecânico é uma preocupação.
Classificação de tensão: 6kV (6000 volts)
Material do condutor: cobre (classe 2 preso)
Material de isolamento: XLPE (polietileno reticulado)
Armouring: Armadura de arame de aço (SWA)
Bainha: PVC ou LSZH (halogênio zero de baixa fumaça) para proteção adicional
Faixa de temperatura: -20 ° C a +90 ° C (operação)
Padrões: IEC 60502, BS 5467 ou equivalente
Embalagem padrão: bobinas de madeira ou bobinas (comprimentos de 100m a 5000m).
-Proteção: embalagem à prova de umidade, paletes de absorvente de choque.
- Rotulagem: classificações claras de tensão, certificações e códigos em lote.
- Conformidade de remessa: IEC 60228 para proteção mecânica durante o trânsito.
