Condutor ACSR – Vantagens e Benefícios Técnicos

1. Resistência mecânica superior com capacidade de longo alcance

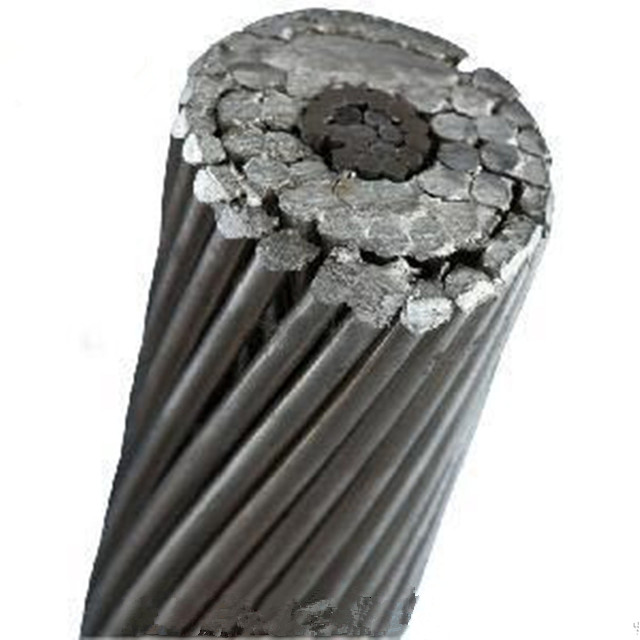

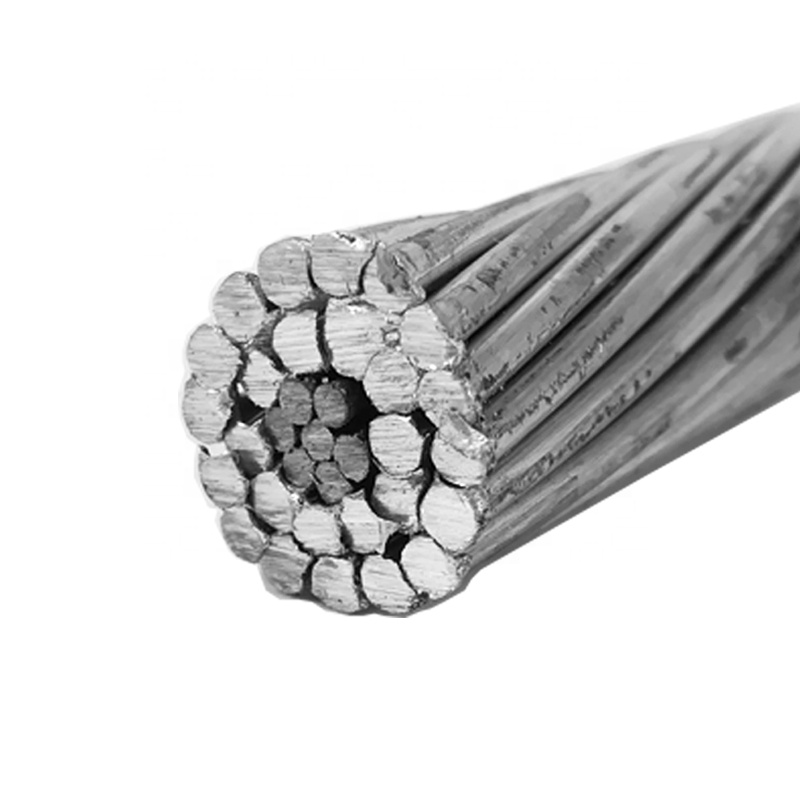

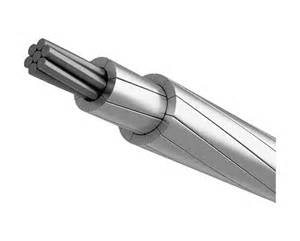

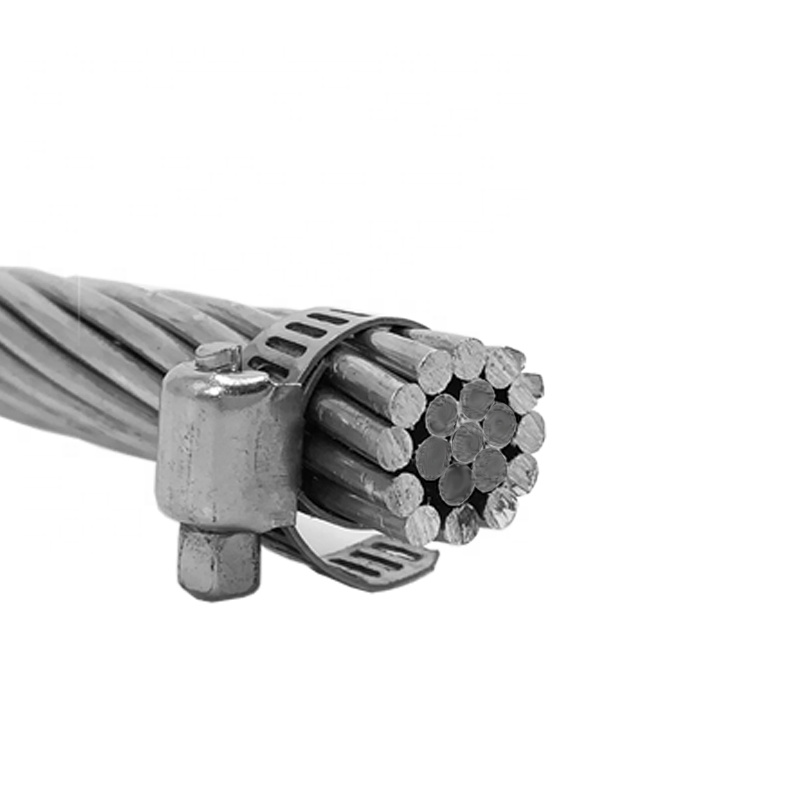

O núcleo de aço de alta resistência do ACSR (Aluminum Conductor Steel Reinforced) proporciona excepcional resistência à tração, permitindo vãos mais longos entre torres de transmissão – normalmente de 400 a 600 metros em muitas aplicações, e ainda mais longos em projetos especializados.

Essa capacidade de extensão oferece vários benefícios importantes:

• Reduz o número de estruturas de suporte (torres, postes) necessárias por quilômetro

• Reduz os custos de instalação (menos fundações, menos hardware)

• Diminui despesas de manutenção a longo prazo

• Minimiza a aquisição de terrenos e os requisitos de direito de passagem

Apesar de sua alta resistência, a camada externa de alumínio mantém o condutor mais leve do que cabos equivalentes somente de aço, tornando-o:

• Mais fácil de manusear durante a instalação

• Menos exigente em equipamentos de elevação e tensionamento

• Mais econômico para transportar para locais remotos

Aplicações típicas para vãos longos:

• Travessias de rios e vãos de vale

• Terreno montanhoso

• Eletrificação rural e remota

• Linhas de transmissão que cruzam rodovias ou ferrovias

2. Condutividade elétrica ideal com entrega eficiente de energia

Os fios de alumínio de alta pureza (normalmente grau 1350 ou 1370) garantem:

• Baixa resistência elétrica – minimizando perdas de energia (perdas I²R) em longas distâncias

• Fornecimento de energia eficiente – adequado para linhas de transmissão de alta tensão, normalmente 66kV e acima

• Ampacidade estável – capacidade de transporte de corrente previsível sob condições operacionais padrão

Embora o ACSR não seja tão condutor quanto o cobre puro (aproximadamente 61% IACS para alumínio versus 100% IACS para cobre), a relação custo-desempenho torna o ACSR a escolha preferida para:

• Transmissão de energia em massa de longa distância

• Linhas aéreas de alta tensão (AT e MAT)

• Interligação de redes elétricas e subestações

• Evacuação de energia renovável (parques eólicos e solares)

Comparação de condutividade:

3. Maior resistência à corrosão para confiabilidade a longo prazo

A camada externa de alumínio forma naturalmente uma película protetora de óxido (Al₂O₃) quando exposta ao ar, protegendo o condutor de:

• Degradação ambiental (umidade, chuva, poluentes industriais)

• Ataque químico (chuva ácida, névoa salina, emissões industriais)

• Corrosão galvânica entre componentes de alumínio e aço

Além disso, as variantes modernas do ACSR usam:

• Núcleos de aço galvanizado (revestimento de zinco Classe A, B ou C)

• Núcleos de aço revestido de alumínio (aço aluminizado para máxima proteção contra corrosão)

• Núcleos infundidos com graxa ou com inibição de corrosão para ambientes costeiros ou de alta umidade

Esses recursos tornam o ACSR adequado para:

• Linhas de transmissão costeiras (alta exposição ao sal)

• Áreas industriais (fábricas químicas, refinarias)

• Regiões de alta umidade (climas tropicais e subtropicais)

• Ambientes poluídos (poeira pesada, fumaça ou produtos químicos agrícolas)

4. Solução econômica para redes de energia em larga escala

Comparado aos condutores totalmente em alumínio (AAC) ou cobre, o ACSR oferece economias de custos significativas para aplicações de alta tensão porque:

• O núcleo de aço reduz a quantidade necessária de alumínio caro

• Menor custo de matéria-prima (o aço é muito mais barato que o alumínio ou o cobre)

• Custos estruturais reduzidos (peso mais leve que o cobre, menos torres necessárias)

Isto torna o ACSR a escolha econômica para:

• Projectos de electrificação rural (longas distâncias, orçamentos limitados)

• Expansão e reforço da rede (atualização dos corredores existentes)

• Projetos de energia renovável (sistemas coletores de parques eólicos e solares)

• Interconexões de transmissão transfronteiriças

Comparação de custos por quilômetro (valores relativos):

5. Estabilidade térmica em condições extremas

O núcleo de aço ajuda a manter um comportamento consistente de curvatura sob temperaturas variadas:

• Evita quedas excessivas no verão (temperatura ambiente elevada + carga de corrente elevada)

• Evita o excesso de tensão no inverno (contração de baixa temperatura)

• Reduz o galope dinâmico (oscilação induzida pelo vento)

Isto garante uma operação confiável da rede em climas com mudanças sazonais severas, incluindo:

• Regiões desérticas (calor diurno extremo)

• Climas continentais (verões quentes, invernos frios)

• Áreas montanhosas (grandes oscilações de temperatura entre o dia e a noite)

Características de tensão de afundamento:

• ACSR exibe menor curvatura do que AAC na mesma tensão e temperatura

• Propriedades de autoamortecimento reduzem a fadiga por vibração

• Comportamento de fluência previsível ao longo da vida útil do condutor

6. Adaptabilidade a diversos ambientes

O ACSR tem um bom desempenho em uma ampla variedade de ambientes de instalação devido ao seu equilíbrio entre resistência, peso e resistência à corrosão:

Revestimentos e tratamentos especiais:

• Núcleos infundidos com graxa – evitam a corrosão entre os fios de alumínio e aço

• Ligas resistentes às intempéries – ligas de alumínio aprimoradas para ambientes extremos

• Acabamento de superfície não especular – reduz o brilho para aviação e áreas residenciais

Comparação com outros condutores

Tipos e variantes de construção ACSR

Tamanhos e aplicações típicas de ACSR

As classificações atuais são aproximadas e dependem da temperatura ambiente, velocidade do vento e radiação solar.

Considerações sobre instalação e manutenção

Amarração e Tensionamento

• Use alças de tração ou becos sem saída de compressão para fios de alumínio

• Não tensione demais – siga os gráficos de tensão fornecidos pelo fabricante

• Evite danos aos fios de alumínio – use suportes giratórios e rolos

Ferragens e Acessórios

• Use braçadeiras de suspensão, becos sem saída e amortecedores de vibração compatíveis com ACSR

• Evite a corrosão galvânica – use ferragens de alumínio ou liga de alumínio sempre que possível

• Hastes de blindagem são recomendadas para vãos sujeitos a vibrações

Inspeção e Manutenção

• Inspeção visual regular para ver se há fios quebrados, corrosão ou danos

• Imagens térmicas para detectar pontos quentes (conexões soltas, fios danificados)

• Monitoramento de corrosão em áreas costeiras ou industriais

Benefícios Ambientais e de Sustentabilidade

• Reciclável – tanto o alumínio quanto o aço são 100% recicláveis

• Menor pegada de carbono em comparação com condutores de cobre

• Uso reduzido do solo – vãos mais longos significam menos torres e menos perturbação ambiental

• Impacto visual mínimo – condutores menores que projetos de cobre equivalentes
