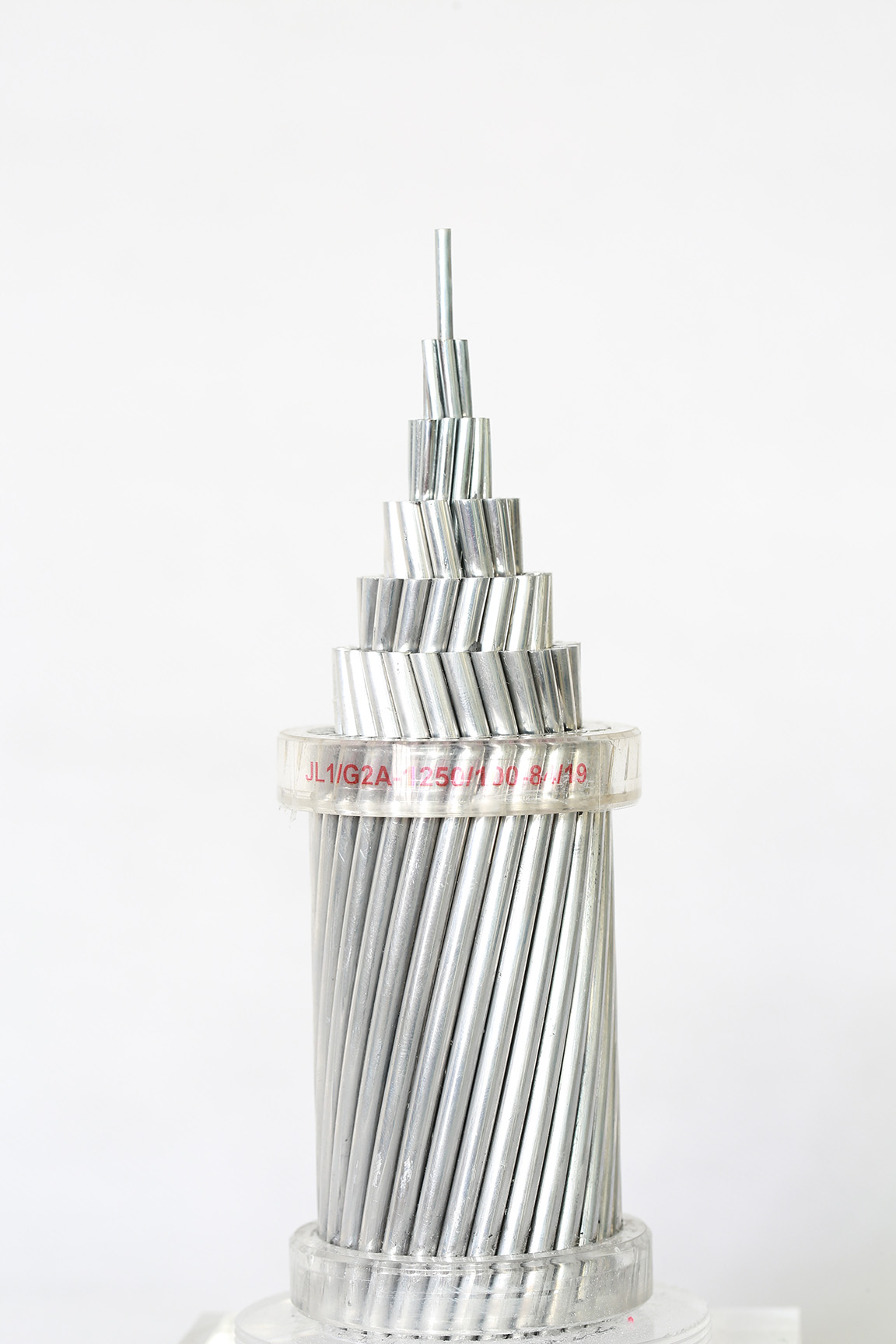

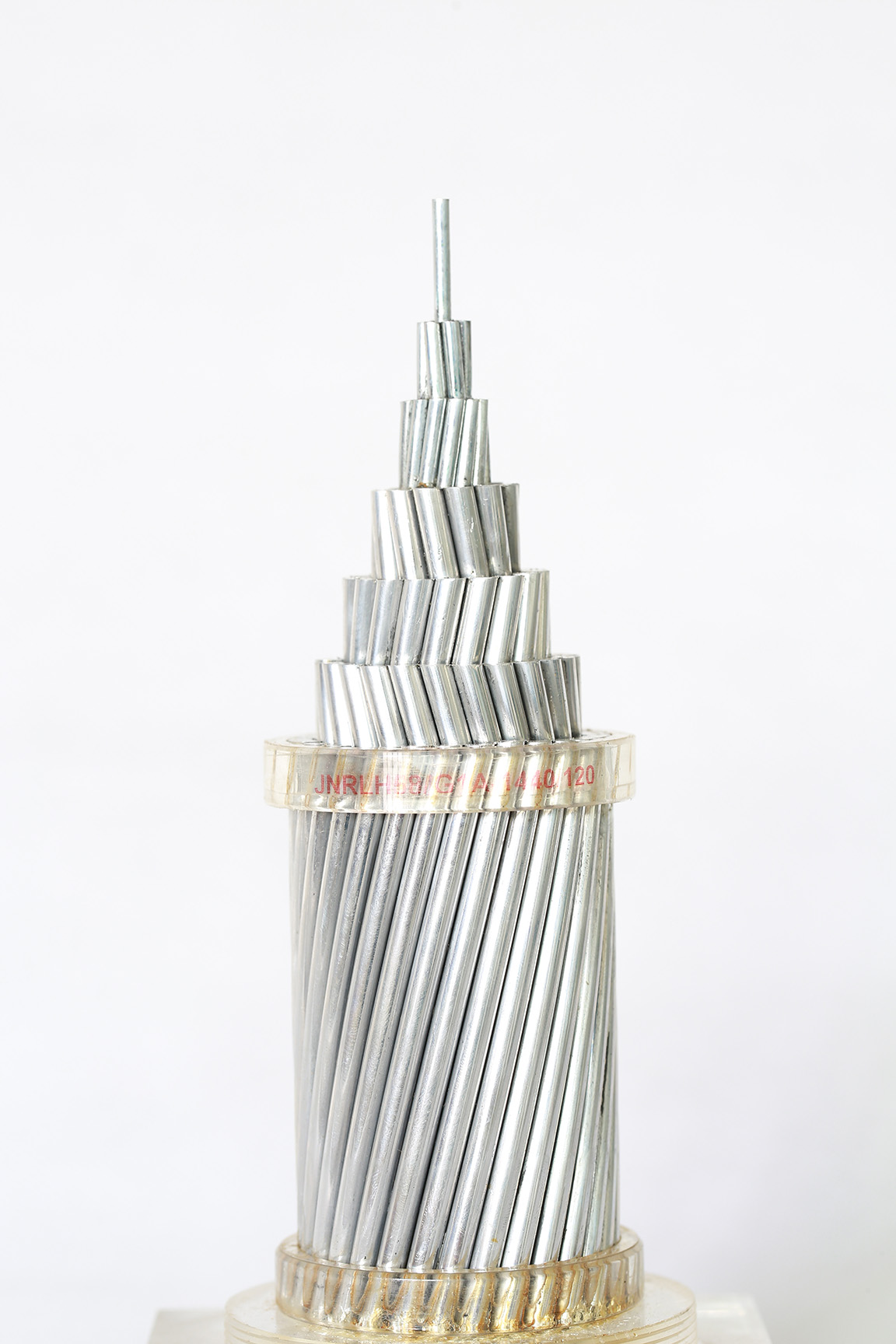

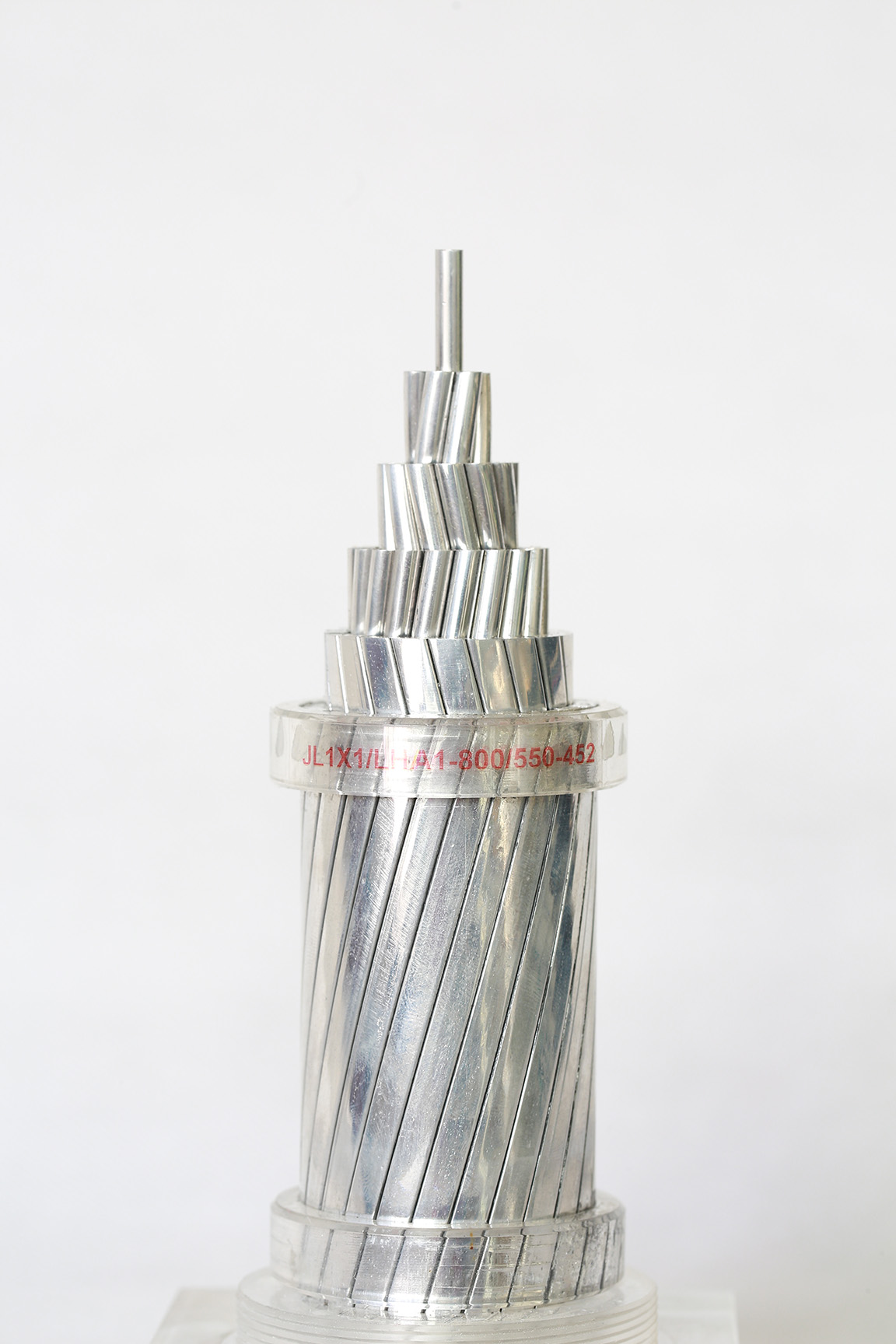

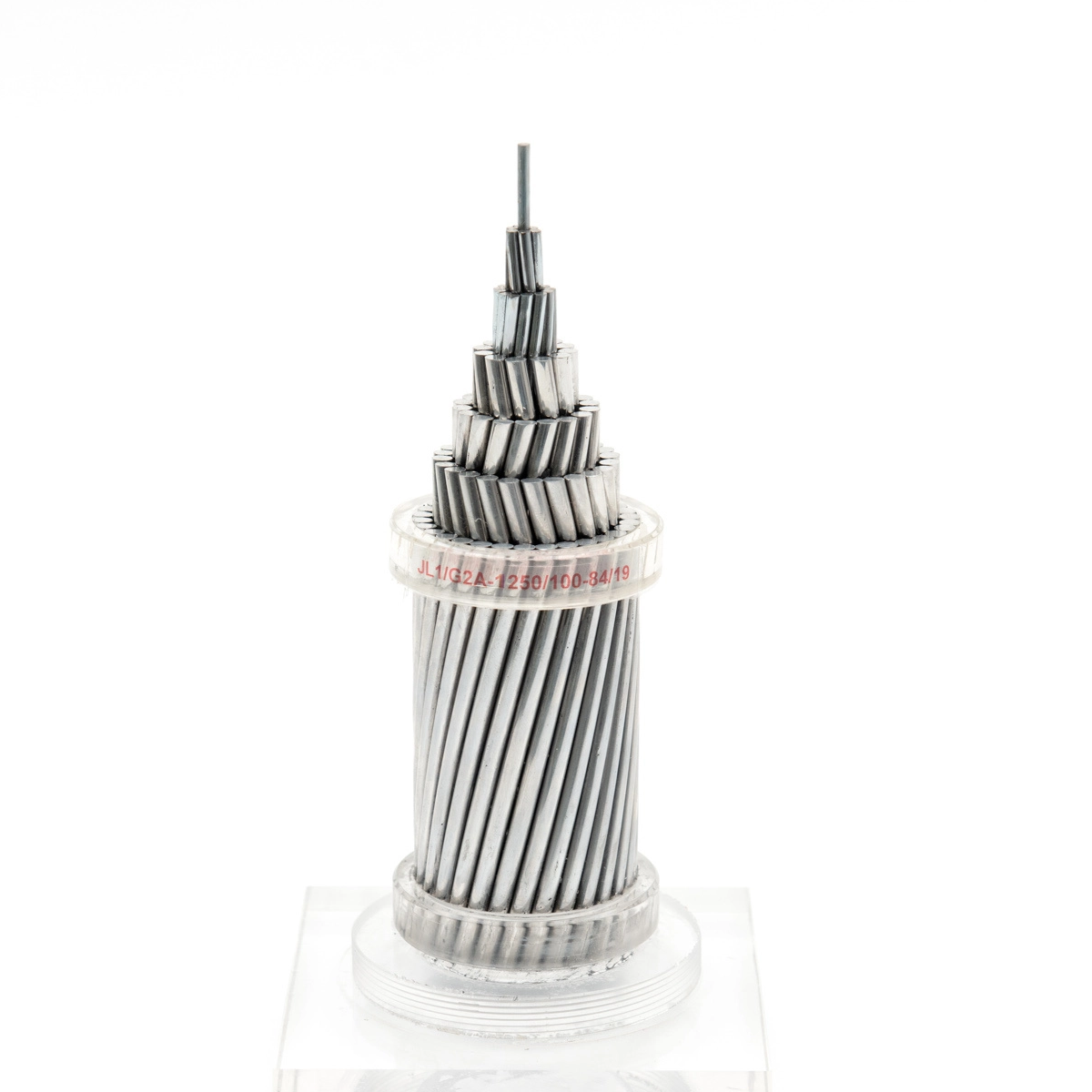

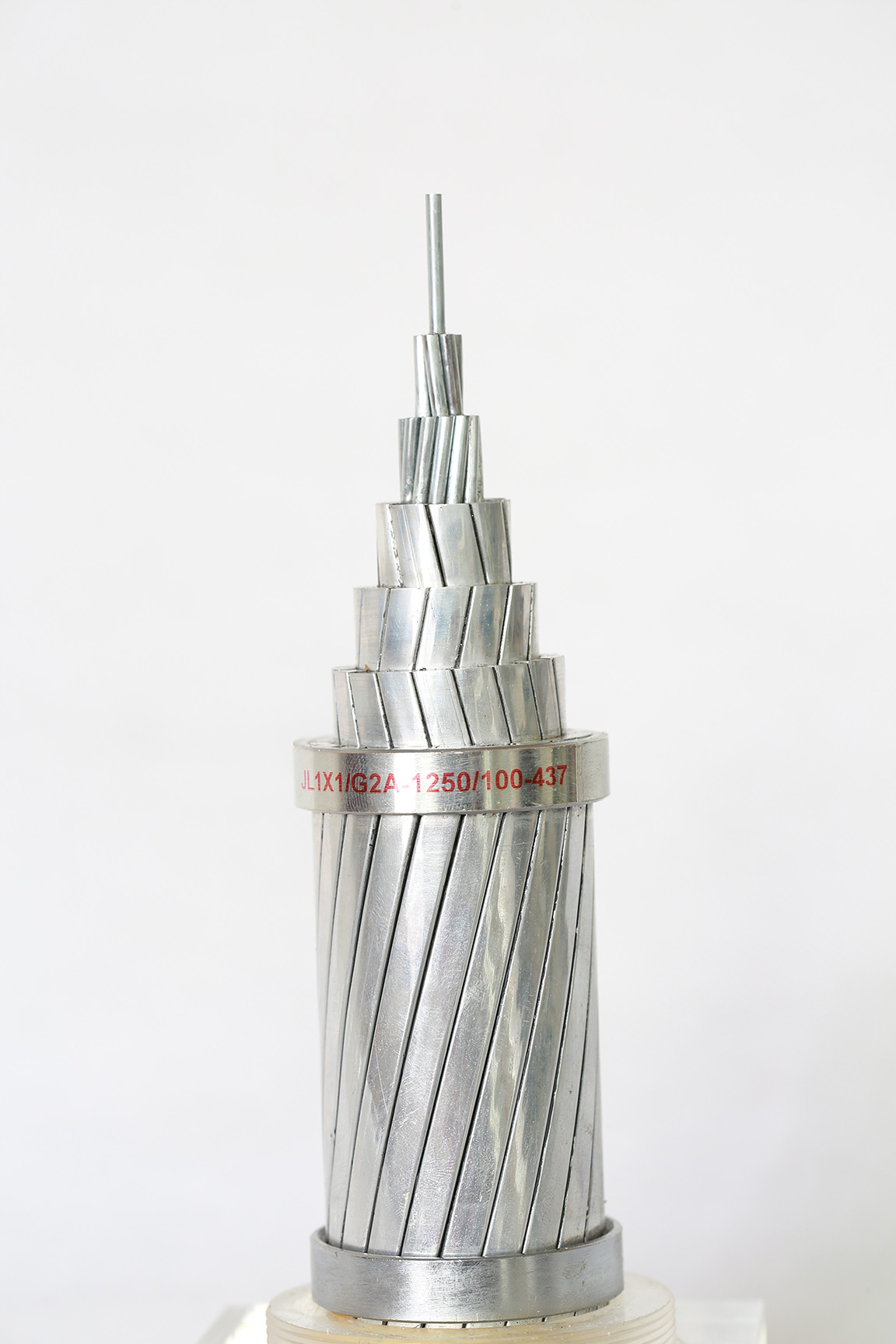

Condutores AAC de alta condutividade para transmissão de energia

5 0 Rever

Todos os condutores de alumínio (AAC) são cabos de transmissão de alta pureza projetados para distribuição eficiente de energia. Composto por alumínio eletroliticamente refinado ≥99,7% com encalhamento concêntrico (camadas de 7/19/37+), a AAC se destaca em alta condutividade (62,5% IACs), design leve (50% mais leve que o cobre) e a resistência à corrosão superior. Ideal para grades urbanas e ambientes costeiros com vãos curtos a moderados, a AAC oferece um equilíbrio ideal de desempenho de custo em infraestrutura elétrica

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Visão geral do produto

A East Energy Electrical Engineering é um fabricante líder especializado em condutores premium totalmente de alumínio (AAC) e uma linha completa de condutores de transmissão de energia, incluindo condutores AAAC, , condutores ACSR, , condutores ACSR/AW e muito mais. Nossos condutores AAC são projetados com alumínio refinado eletroliticamente de alta pureza (≥99,7%) e adotam tecnologia avançada de torção concêntrica, em conformidade com padrões internacionais como BS 215 Parte 1.

Abrangendo uma faixa de tamanho de condutor de 6 mm² a 1.000 mm² (normalmente 50–400 mm²), nossos condutores AAC oferecem desempenho excepcional com uma resistência CC de ~28,3 nΩ·m a 20°C, uma resistência à tração de 50–165 MPa e uma temperatura operacional contínua de até 80°C. Por exemplo, o condutor AAC de 400 mm² pode atingir uma capacidade de corrente de ~600 A a 75°C, tornando-o uma escolha confiável para diversos projetos de distribuição de energia. Também oferecemos configurações de torcimento personalizáveis e comprimentos padrão que variam de 2.000 m a 3.500 m (±5%), atendendo totalmente às necessidades personalizadas de clientes globais.

Parâmetro	Detalhes
Tamanhos de condutor	6 mm² a 1000 mm² (Comum: 50–400 mm²)
Resistência ao DC	~ 28,3 NΩ · m a 20 ° C
Resistência à tracção	50–165 MPa (varia de acordo com a configuração de encaixe)
Temperatura operacional	Até 80 ° C (contínuo)
Capacidade atual	Varia de acordo com a seção transversal (por exemplo, 400 mm² AAC: ~ 600 A a 75 ° C)
Expansão térmica	23 × 10⁻⁶/° C.
Comprimento padrão	2.000 a 3.500 m ± 5% (V

Benefícios do produto

Desempenho elétrico superior

Com uma condutividade de 62,5% IACS, nossos condutores AAC garantem uma transmissão de energia eficiente com perda mínima de energia, o que é muito superior a muitos condutores tradicionais do mercado. O processo preciso de torção concêntrica garante distribuição uniforme de corrente, reduzindo efetivamente o efeito pelicular e melhorando a eficiência da transmissão.

Leve e resistente à corrosão

Pesando 50% mais leves que os condutores de cobre, os condutores AAC reduzem significativamente a carga nas torres de transmissão e simplificam a instalação, reduzindo os custos de transporte e construção. Além disso, o material de alumínio de alta pureza confere aos condutores excelente resistência à corrosão, tornando-os ideais para ambientes agressivos, como áreas costeiras com alta umidade e redes urbanas com condições químicas complexas.

Econômico e durável

Comparados com outros condutores metálicos, nossos condutores AAC alcançam um equilíbrio ideal entre desempenho e custo. As propriedades mecânicas estáveis garantem uma longa vida útil, reduzindo a frequência de manutenção e substituição. Ao mesmo tempo, o produto atende aos padrões internacionais de qualidade, garantindo uma operação segura e estável por décadas.

Flexibilidade de design personalizável

Apoiamos a personalização flexível do tamanho do condutor, estrutura de torção, comprimento e outros parâmetros de acordo com as necessidades do cliente. Quer se trate de produtos padrão ou especificações especiais para projetos específicos, nossa equipe profissional de P&D pode fornecer soluções personalizadas para atender às necessidades exclusivas de diferentes cenários.

Uso

Redes Elétricas Urbanas

Em áreas urbanas densamente povoadas, o design leve e compacto dos condutores AAC é adequado para linhas de transmissão aéreas com vãos curtos a moderados. Pode ser perfeitamente integrado no sistema de rede eléctrica urbana existente, resolvendo eficazmente o problema do espaço de instalação limitado e melhorando a capacidade de fornecimento de energia da área central urbana.

Projetos de distribuição de energia costeira

As áreas costeiras são frequentemente afetadas pela névoa salina e pela umidade, o que impõe elevados requisitos para a resistência à corrosão dos condutores. Nossos condutores AAC podem resistir à erosão de ambientes agressivos, garantindo transmissão de energia estável para parques industriais costeiros, áreas residenciais e instalações portuárias.

Renovação da rede elétrica rural e suburbana

Para redes elétricas rurais e suburbanas com cargas relativamente dispersas, os condutores AAC são econômicos e fáceis de instalar. Podem ser rapidamente implementados para melhorar a fiabilidade do fornecimento de energia em áreas remotas, ajudando a promover a construção de electrificação rural.

Sistemas de fornecimento de energia industrial e comercial

Grandes fábricas, shopping centers, edifícios de escritórios e outras instalações industriais e comerciais de grande escala têm elevados requisitos de estabilidade do fornecimento de energia. Nossos condutores AAC podem atender à demanda de transmissão de alta corrente, garantindo a operação contínua dos equipamentos e reduzindo o risco de quedas de energia.

Por que nos escolher

Tecnologia de Fabricação Avançada

Temos um conjunto completo de linhas de produção automatizadas e rigorosos sistemas de controle de qualidade. Desde a seleção dos lingotes de alumínio de alta pureza até o teste final do condutor, cada processo está em conformidade com os padrões internacionais. O equipamento de torção de precisão garante a uniformidade da estrutura do condutor, e a equipe de testes profissionais realiza vários testes de condutividade, resistência à tração e resistência à corrosão para garantir que cada lote de produtos atenda aos mais altos padrões de qualidade.

Fortes capacidades de personalização e OEM

Com uma equipe profissional de P&D e linhas de produção flexíveis, podemos fornecer serviços OEM para clientes globais, incluindo personalização de especificações de produtos, impressão de logotipos e fornecimento de soluções de embalagens personalizadas. Se você precisa de condutores AAC padrão ou condutores especiais, como condutores AAAC e condutores ACSR adaptados para projetos específicos, podemos responder rapidamente às suas necessidades e entregar produtos de alta qualidade no prazo.

Rica experiência na indústria e certificação global

Como fabricante profissional de condutores de transmissão de energia, temos vasta experiência no atendimento a projetos globais de engenharia de energia. Nossos produtos passaram por diversas certificações internacionais, em conformidade com normas como DIN 48201, NFC 34-125 e ASTM B 399, e são exportados para vários países e regiões ao redor do mundo, conquistando alto reconhecimento dos clientes.

Serviço pós-venda abrangente

Oferecemos uma gama completa de serviços pós-venda, incluindo consultoria técnica, orientação de instalação e manutenção de produtos. Nossa equipe técnica profissional está de plantão 24 horas por dia, 7 dias por semana, para solucionar quaisquer problemas encontrados pelos clientes no processo de utilização do produto. Além disso, estabelecemos uma sólida rede logística para garantir que os produtos sejam entregues aos clientes com rapidez e segurança.

Perguntas frequentes

Quais padrões seus condutores AAC atendem?

Nossos condutores AAC atendem principalmente ao padrão BS 215 Parte 1 . Ao mesmo tempo, também podemos produzir produtos que atendam a outras normas internacionais, como DIN 48201, NFC 34-125 e ASTM B 399, de acordo com as necessidades do cliente.

Você pode fornecer configuração personalizada de comprimento e encordoamento para condutores AAC?

Sim, oferecemos suporte à personalização flexível. O comprimento padrão de nossos condutores AAC é de 2.000 a 3.500 m (±5%), e também podemos fornecer comprimentos mais curtos ou mais longos de acordo com as necessidades do cliente. Em termos de configuração de torção, podemos ajustar o número de fios e o diâmetro do fio para atender aos diferentes requisitos de desempenho elétrico e mecânico.

Qual é o prazo de entrega para pedidos em grandes quantidades de condutores AAC?

O prazo de entrega depende da quantidade do pedido e das especificações do produto. Para produtos padrão, o prazo de entrega para pedidos em grandes quantidades é geralmente de 2 a 4 semanas. Para produtos customizados, confirmaremos o prazo de entrega específico com os clientes de acordo com o andamento da P&D e da produção.

AAC01

Código	Área		Standing e diâmetro de arame	Aprox. Diâmetro geral	Peso	Nominal Quebra Carregar	DC nominal Resistência aos 20 ℃	Padrão Comprimento
	Nominal	Real	Standing e diâmetro de arame	Aprox. Diâmetro geral	Peso	Nominal Quebra Carregar	DC nominal Resistência aos 20 ℃	Padrão Comprimento
	Awg ou mcm	mm²	No./mm	mm	kg/km	KN	Ohm/km	M ± 5
Peachbeil	6	13.29	7/1.554	4.67	37	2.49	2.1692	3.500
ROSA	4	21.16	7/1.961	5.89	58	3.96	1.3624	3.000
ÍRIS	2	33.61	7/2.474	7.42	93	5.97	0.8577	2.500
Pansy	1	42.39	7/2.776	8.33	117	7.32	0.6801	2.500
Poppy	1/10	53.48	7/3.119	9.36	147	8.73	0.539	2.000
ÁSTER	2/0	67.42	7/3.503	10.51	186	11	0.4276	3.500
Flox	3/0	85.03	7/3.932	11.8	234	13.47	0.339	3.000
Oxlip	4/0	107.23	7/4.417	13.26	296	16.98	0.2686	2.000
VALERIANA	250	126.71	19/2.913	14.57	349	20.62	0.2275	2.000
Sneezewort	250	126.71	7/4.80	14.4	349	20.07	0.2275	2.000
LOURO	266.8	135.16	19/3.01	15.05	373	22	0.2133	2.000
MARGARIDA	266.8	135.16	7/4.96	14.9	373	21.41	0.2133	2.000
PEÔNIA	300	152	19/3.193	15.97	419	24.03	0.1896	3.000
TULIPA	336.4	170.45	19/3.381	16.91	470	26.95	0.1691	3.000
Daffodil	350	177.35	19/3.447	17.24	489	28.04	0.1625	3.000
Canna	397.5	201.42	19/3.673	18.36	555	31.84	0.1431	2.500
Goldentuft	450	228	19/3.909	19.55	629	34.99	0.1264	2.000
Syringa	477	241.68	37/2.862	20.19	666	38.49	0.1193	2.500
COSMOS	477	241.68	19/4.023	20.12	666	37.08	0.1193	2.000
JACINTO	500	253.35	3712.951	20.65	698	40.35	0.1138	2.500
Zinnia	500	253.35	19/4.12	20.6	698	38.88	0.1138	2.000

Código	Área		Standing e diâmetro de arame	Aprox. Diâmetro geral	Peso	Nominal Quebra Carregar	DC nominal Resistência aos 20 ℃	Padrão Comprimento
	Nominal	Real	Standing e diâmetro de arame	Aprox. Diâmetro geral	Peso	Nominal Quebra Carregar	DC nominal Resistência aos 20 ℃	Padrão Comprimento
	Awg ou mcm	mm²	No./mm	mm	kg/km	KN	Ohm/km	M ± 5
Dahua	556.5	282	19/4.346	21.73	777	43.27	0.1022	2.000
Visco	556.5	282	37/3.114	21.79	777	43.62	0.1022	2.000
Iejoow doce	600	304	37/3.233	22.63	838	47.03	0.0948	2.000
ORQUÍDEA	636	322.25	37/3.33	23.31	688	49.85	0.0894	2.000
Heuchera	650	329.35	37/3.366	23.56	908	50.95	0.0875	2.000
BANDEIRA	700	354.71	61/2.72	24.48	978	51.46	0.0813	2.000
VERBENA	700	354.71	37/3.493	24.45	978	54.87	0.0813	2.000
CHAGAS	715.5	362.58	61/2.75	24.76	1.000	58.74	0.0795	2.000
VIOLETA	715.5	362.58	37/3.533	24.74	1.000	56.09	0.0795	3.000
Cattail	750	380	61/2.817	25.35	1.048	59.85	0.0759	2.000
PETÚNIA	750	380	37/3.617	25.32	1.048	58.75	0.0759	3.000
LILAC	795	402.84	61/2.9	26.11	1.111	63.45	0.0715	2.000
Arbutus	795	402.84	37/3.724	26.06	1.111	62.32	0.0715	3.000
Shapdragon	900	456.06	61/3.086	27.78	1.257	69.78	0.0632	3.000
Cockscomb	900	456.06	37/3.962	27.73	1.257	68.48	0.0632	2.500
Goldenrod	954	483.42	61/3.177	28.6	1.333	78.96	0.0596	2.000
MAGNÓLIA	954	483.42	37/4.079	28.55	1.333	72.58	0.0596	2.500
CAMÉLIA	1.000	506.71	61/3.251	29.36	1.397	77.53	0.0569	2.000
Hawkweed	1.000	506.71	37/4.176	29.23	1.397	76.08	0.0569	2.500
Larkspur	1.033,5	523.68	61/3.307	29.76	1.444	80.12	0.055	2.500
Bluebell	1.033,5	523.68	37/4.244	29.72	1.444	78.63	0.055	2.500
Cravo	1.113	563.93	61/3.432	30.89	1.555	86.28	0.0511	2.500
Hawthorn	1.192.5	604.26	61/3.551	31.05	1.666	92.45	0.0477	2.000
NARCISO	1.272	644.51	61/3.668	33.02	1.777	98.61	0.0447	2.000
Columbine	1.351.5	684.84	61/3.78	34.01	1.888	104.78	0.0421	2.000
CRAVO	1.431	725.1	61/3.89	35.03	1.999	107.68	0.0398	2.000
GLADÍOLO	1.510.5	765.35	61/4.00	35.09	2.110	113.65	0.0376	2.000
Coreops	1.590	805.68	61/4.099	36.51	2.221	119.64	0.0358	2.000
Jessamine	1.750	886.71	61/4.302	38.73	2.445	131.68	0.0325	1.500

AAC

Produto: Condutores de Allaluminum

Padrões: BS 215, Parte 1

Desenho típico :

Código	Área		Standing e diâmetro de arame	Aprox. Diâmetro geral	Peso	Nominal Quebra Carregar	DC nominal Resistência aos 20 ℃	Padrão Comprimento
	Nominal	Real	Standing e diâmetro de arame	Aprox. Diâmetro geral	Peso	Nominal Quebra Carregar	DC nominal Resistência aos 20 ℃	Padrão Comprimento
	Awg ou mcm	mm²	No./mm	mm	kg/km	KN	Ohm/km	M ± 5
Midge	22	23.33	7/2.06	6.2	64	3.99	1.227	2.500
Aphis	25	26.4	3/3.35	7.2	73	4.11	1.081	2.000
MOSQUITO	25	26.8	7/2.21	6.6	73	4.59	1.066	2.000
Gorgulho	30	31.6	3/3.66	7.9	86	4.86	0.9082	3.000
Mos Quito	35	37	7/2.59	7.8	101	6.03	0.7762	2.000
JOANINHA	40	42.8	7/2.79	8.4	117	6.87	0.6689	2.000
FORMIGA	50	52.83	7/3.1	9.3	145	8.28	0.5419	2.000
VOAR	60	63.55	7/3.4	10.2	174	9.9	0.4505	2.000
Garrafa azul	70	73.7	7/3.66	11	202	11.34	0.3881	3.000
Earwing	75	78.5	7/3.78	11.4	215	11.94	0.3644	3.000
Hopper de grama	80	84.1	7/3.91	11.7	230	12.78	0.3406	3.000
Clegg	90	95.6	7/4.17	12.5	262	14.53	14.53	2.500
VESPA	100	106	7/4.39	13.2	290	16	0.2702	2.000
BESOURO	100	106.6	19/2.67	13.4	293	17.42	0.2704	2.000
ABELHA	125	132	7/4.90	14.7	361	19.94	0.2169	2.000
GRILO	150	157.9	7/5.36	16.1	432	23.85	0.1813	1.500
Hornet	150	157.6	19/3.25	16.3	434	27.7	0.1825	3.000
Barata de galo	250	265.7	19/4.22	21.1	731	40.4	0.1083	2.000
Drone	350	373.3	37/3.58	25.1	1029	57.45	0.07741	3.500
Cater Pillar	175	186	19/3.53	17.7	512	28.63	0.1547	2.500
Chafer	200	213.2	19/3.78	18.9	587	32.4	0.1349	2.500
ARANHA	225	236.9	19/3.99	20	652	36.01	0.1211	2.000
BORBOLETA	300	322.7	19/4.65	23.3	688	48.7	0.08916	1.500
MARIPOSA	350	373.2	1915	25	1.027	56.37	0.07711	1.500
GAFANHOTO	400	428.5	1915.36	26.8	1.179	64.73	0.0671	1.500
Centi pede	400	415.2	37/3.78	26.5	1.145	63.1	0.06944	3.000
BESOURO	450	486.9	37/4.09	28.6	1.342	74.01	0.05931	2.500
ESCORPIÃO	500	529.5	37/4.27	29.9	1.460	79.98	0.05441	2.500
CIGARRA	500	628.6	37/4.65	32.6	1.733	94.95	0.04588	2.000
Taran Tula	750	794.8	3715.23	36.6	2.191	120.1	0.03627	1.500

AAAC

Produto: Condutores de liga de alalumínio

Padrões: DIN 48201

Desenho típico:

Área		Standing e diâmetro de arame	Aprox. Geral Diâmetro	Peso	Nominal Quebra Carregar	DC nominal Resistência aos 20 ℃	Padrão Comprimento
Nominal	Real	Standing e diâmetro de arame	Aprox. Geral Diâmetro	Peso	Nominal Quebra Carregar	DC nominal Resistência aos 20 ℃	Padrão Comprimento
Awg ou MCM	mm³	No./mm	mm	kg/km	KN	Ohm/km	M ± 5
16	15.89	7/1.7	5.1	44	4.41	2.091	3.000
25	24.25	7/2.1	6.3	67	6.77	1.3703	3.000
35	34.36	7/2.5	7.5	94	9.61	0.9669	3.000
50	49.46	7/3.0	9	135	13.82	0.6714	3.000
50	46.36	19/1.8	9	133	13.54	0.6905	3.000
70	65.82	19/2.1	10.5	181	18.39	0.5073	2.000
95	93.27	19/2.5	12.5	256	26.09	0.3579	2.000
120	117	19/2.8	14	322	32.72	0.2854	2.000
150	147.1	37/2.25	15.7	406	41.1	0.2274	2.000
185	181.6	37/2.5	17.5	501	50.77	0.1842	2.000
240	242.5	61/2.25	20.2	670	67.79	0.1383	2.000
300	299.4	61/2.5	22.5	827	83.73	0.112	2.000
400	400.1	61/2.89	26	1.105	111.83	0.0938	2.000
500	499.8	61/3.23	29.1	1.381	139.74	0.06709	2.000

AAAC

Produto: Condutores de liga de alalumínio

Padrões: NFC 34- 125

Desenho típico:

Designation

Área

Equivalente

Cobre

Área

Diâmetro do fio de encalhe

Geral

Diâmetro

Nominal

Quebra

Carregar

Nominal

Resistência

aos 20 ℃

Padrão

Peso

Padrão

Comprimento

Não.

mm²

mm

KN

Ohm/km

M ± 5%

Aster 22

21.99

12

7

2.00

6.00

710

1.50

60.2

4.000

Aster 34-4

34.36

18.8

7

2.50

7.50

1.105

0.958

94

3.000

Aster 54-6

54.55

29.8

7

3.15

9.45

1.755

0.603

149

3.000

Aster 75-5

75.54

41.3

19

2.25

11.26

2.430

0.438

208

3.000

Aster 93-3

93.27

51

19

2.50

12.50

3.000

0.354

257

3.000

Aster 117

116.98

63.9

19

2.80

14.00

3.765

0.283

322

2.000

Aster 148

148.01

80.9

19

3.15

15.75

4.765

0.224

407

2.000

Aster 181-6

181.62

99.2

37

2.50

17.50

5.845

0.183

500

2.000

Aster 228

227.83

124.5

37

2.80

19.60

7.340

0.146

627

2.000

Aster 288

288.34

157.6

37

3.15

22.05

9.280

0.115

794

2.000

Aster 366

366.22

200.1

37

3.55

24.85

11.785

0.0905

1.009

2.500

Aster 570

570.22

311.6

61

3.45

31.05

18.360

0.0583

1.574

2.000

AACSR

Produto: Condutores reforçados de aço

Padrões: Allaluminumalloy típico NFC 34-2S 125

Desenho: East Energy Engenharia Elétrica

Designation	Aço Área	Al Liga Área	Tot.	Equival -inent cu Área	Número				Aprox. DIA geral.		Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃	Std. Peso	Std. Comprimento
	Aço Área	Al Liga Área	Tot.	Equival -inent cu Área	Aço		Alloy Al		Núcleo de aço	Completo Cond.	Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃
	mm²	mm²	mm²	mm²	Não.		Não.		mm	mm	Dan	Ohm/km	kg/km	M ± 5%
Phlox 37-7	9.42	28.27	37.69	15.4	3	2.00	9	2.00	4.3	8.3	2.360	1.17	155	4.000
Phlox 59-7	21.99	37.7	59.69	20.6	7	2.00	12	2.00	6	10	4.560	0.88	276	4.000
Phlox 75-5	27.83	47.71	75.54	26	7	2.25	12	2.25	6.75	11.25	5.770	0.695	348	3.000
Phlox 116-2	59.69	56.55	116.24	30.9	19	2.00	18	2.00	10	14	10.815	0.58	636	3.000
Phlox 147-1	75.54	71.57	147.11	39.1	19	2.25	18	2.25	11.25	15.75	13.685	0.466	802	3.000
Pastel 147-1	27.83	119.28	147.11	65.2	7	2.25	30	2.25	6.75	15.75	8.185	0.279	547	3.000
Phlox181-6	93.27	88.36	181.63	48.3	19	2.50	18	2.50	12.5	17.5	16.895	0.378	990	3.000
Pastel 181-6	34.36	147.26	181.62	80.5	7	2.50	30	2.50	7.5	17.5	10.120	0.227	675	3.000
Phlox 228	116.99	110.83	227.82	60.5	19	2.80	18	2.80	14	19.6	21.200	0.3	1.244	2.000
Pastel 228	43.1	184.72	227.82	101	7	2.80	30	2.80	8.4	19.6	12.680	0.18	848	2.000
Phlox 288	148.07	140.28	288.35	76.6	19	3.15	18	3.15	15.75	22.05	26.800	0.237	1.570	2.000
Pastel 288	54.55	233.8	288.35	127.7	7	3.15	30	3.15	9.45	22.05	16.050	0.142	1.074	2.000
Pastel 299	93.27	206.17	299.44	112.7	19	2.50	42	2.50	12.5	22.5	20.875	0.162	1.320	2.000
Phlox 94-1	42.12	51.95	94.07	28.4	19	1.68	15	2.10	8.4	12.8	8.035	0.642	481	4.000
Pastel412	85.95	325.72	411.67	178	19	2.40	32	3.60	12	26.4	20.830	0.103	1.593	2.500

AAAC

Produto: Condutores de liga de alalumínio

Padrões: ASTM B 399

Desenho típico:

Código	Área		Tamanho e encalhe de ACSR com igual diâmetro		Não. E diâmetro de fios	Geral Diâmetro	Peso	Nominal Quebra Carregar	Padrão Comprimento
	Nominal	Real	Tamanho e encalhe de ACSR com igual diâmetro		Não. E diâmetro de fios	Geral Diâmetro	Peso	Nominal Quebra Carregar
	MCM	mm²	Awg ou mcm	AL/AÇO	mm	mm	kg/km	KN	M ± 5
Akron	30.58	15.48	6	6/1	7 × 1,68	5.04	42.7	4.92	3.000
Alton	48.69	24.71	4	6/1	7 × 2,12	6.35	68	7.84	3.000
Ames	77.47	39.22	2	6/1	7 × 2,67	8.02	108	12.45	2.000
Azusa	123.3	62.38	1/0	6/1	7 × 3,37	10.11	172	18.97	2.000
Anaheim	155.4	78.65	2/0	6/1	7 × 3,78	11.35	217	23.93	3.000
Amherst	195.7	99.22	3/0	6/1	7 × 4,25	12.75	273	30.18	2.500
ALIANÇA	246.9	125.1	4/0	6/1	7 × 4,77	14.31	345	38.05	2.000
Butte	312.8	158.6	266.8	26/7	19 × 3,26	16.3	437	48.76	3.000
CANTÃO	394.5	199.9	336.4	26/7	19 × 3,66	18.3	551	58.91	2.500
CAIRO	465.4	235.8	397.5	26/7	19 × 3,98	19.88	650	69.48	2.000
Darien	559.5	283.5	477	26/7	19 × 4,36	21.79	781	83.52	2.000
Elgin	652.4	330.6	556.5	26/7	19 × 4,71	23.54	911	97.42	1.500
PEDRA	740.8	375.3	636	26/7	37 × 3,59	25.16	1.035	108.21	3.000
Greeley	927.2	469.8	795	26/7	37 × 4,02	28.14	1.295	135.47	2.500

AAAC

Produto: Condutores de liga de alalumínio

Padrões: ASTM B 399

Desenho típico:

Área		Standing e diâmetro de arame	Aprox. Geral Diâmetro	Peso	Nominal Quebra Carregar	DC nominal Resistência aos 20 ℃	Padrão Comprimento
Nominal	Real	Standing e diâmetro de arame	Aprox. Geral Diâmetro	Peso	Nominal Quebra Carregar	DC nominal Resistência aos 20 ℃	Padrão Comprimento
Awg ou MCM	mm²	mm	mm	kg/km	KN	Ohm/km	M ± 5
6	13.3	7/1.554	4.67	37	4.22	2.5199	3.500
4	21.15	7/1.961	5.89	58	6.71	1.5824	3.000
2	33.63	7/2.474	7.42	93	10.68	0.9942	2.500
1/0	53.48	7/3.119	9.36	148	16.97	0.6256	2.000
2/0	67.42	7/3.503	10.51	186	20.52	0.4959	3.500
3/0	85.03	7/3.932	11.8	234	25.86	0.3936	3.000
4/0	107.23	7/4.417	13.26	296	32.63	0.3119	2.000
250	126.66	19/2.913	14.57	349	38.93	0.2642	2.000
300	152.1	19/3.193	15.97	419	46.77	0.2199	3.000
350	177.35	19/3.447	17.24	489	52.25	0.1887	3.000
400	202.71	19/3.686	18.43	559	59.74	0.165	2.500
450	228	19/3.909	19.55	629	67.19	0.1467	2.000
500	253.35	19/4.120	20.6	698	74.64	0.1321	2.000
550	278.6	37/3.096	21.67	768	83.8	0.1202	2.000
600	303.8	37/3.233	22.63	838	91.38	0.1102	2.000
650	329.25	37/3.366	23.56	908	97.94	0.1016	2.000
700	354.55	37/3.493	24.45	978	102.2	0.0944	3.500
750	380.2	37/3.617	25.32	1.049	109.6	0.088	3.000
800	405.15	37/3.734	26.14	1.117	116.8	0.0826	3.000
900	456.16	37/3.962	27.73	1.258	131.5	0.0733	3.000
1.000	506.71	37/4.176	29.23	1.399	146.1	0.066	2.500

AAAC

Produto: Condutores de liga de alalumínio

Padrões: BS EN 50182

Desenho típico:

Código	Área		ADVADO e arame Dia.	Aprox. Diâmetro oyerall	Peso	Nominal Quebra Carregar	DC nominal Resistência aos 20 ℃	Padrão Comprimento
	Nominal	Real	ADVADO e arame Dia.	Aprox. Diâmetro oyerall	Peso	Nominal Quebra Carregar	DC nominal Resistência aos 20 ℃	Padrão Comprimento
	mm²	mm²	mm	mm	kg/km	KN	Ohm/km	M ± 5
	10	11.9	7/1.47	4.41	32	3.33	2.277	2.500
CAIXA	15	18.8	7/1.85	5.55	51	5.27	1.749	2.000
ACÁCIA	20	23.9	7/2.08	6.24	65	6.7	1.384	2.500
AMÊNDOA	25	30.1	7/2.34	7.02	82	8.44	1.094	2.000
CEDRO	30	35.5	7/2.54	7.62	97	9.95	0.9281	2.000
	35	42.2	7/2.77	8.31	115	11.83	0.78	2.000
ABETO	40	47.8	7/2.95	8.85	131	13.4	0.688	2.500
Hazel	50	59.9	7/3.30	9.9	164	16.8	0.5498	2.000
PINE	60	71.7	7/3.61	10.83	196	20.1	0.4595	3.000
	70	84.1	7/3.91	11.73	230	23.57	0.3917	3.000
SALGUEIRO	75	89.8	7/4.04	12.12	246	25.17	0.3669	2.500
	80	96.5	7/4.19	12.57	264	27.04	0.341	2.500
	90	108.8	7/4.45	13.35	298	30.5	0.3026	2.000
CARVALHO	100	118.9	7/4.65	13.95	325	33.3	0.2769	2.000
	100	118.7	19/2.82	14.1	326	33.3	0.2786	2.000
Mulberry	125	151.1	19/3.18	15.9	415	42.3	0.219	3.000
CINZAS	150	180.7	19/3.48	17.4	497	50.6	0.183	3.000
OLMO	175	211	19/3.76	18.8	580	59.1	0.1568	2.500
ÁLAMO	200	239	37/2.87	20.09	660	67	0.1387	2.500
	225	270.3	37/3.05	21.35	744	75.7	0.1224	2.000
SICÔMORO	250	303	37/3.23	22.61	835	84.9	0.1094	2.000
UPAS	300	362.1	37/3.53	24.71	998	101.5	0.09155	2.000
	350	421.8	37/3.81	26.67	1163	118.2	0.0786	3.000
TEIXO	400	479.9	37/4.06	28.42	1323	134.5	0.06908	2.500

Acst

Produto: Condutores de alumínio reforçados com aço

Padrões: BS 215 Parte 2

Desenho típico:

Área				Encaixe & Arame Diâmetro		Aprox Geral Dia.	Peso			Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃	Std. Comprimento
Nom.alum.	Alúmen.	Aço	Total	Alúmen.	Aço	Aprox Geral Dia.	Alúmen.	Aço	Total	Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃	Std. Comprimento
mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	KN	Ohm/km	m. ± 5%
16/2.5	15.3	2.55	17.8	6/1.80	1/1.80	5.4	42	20	62	5.81	1.8793	2.500
25/4.0	23.8	4	27.8	6/2.25	1/2.25	6.8	65	32	97	9.02	1.2028	2.000
35/6.0	34.3	5.7	40	6/2.70	1/2.70	8.1	94	46	140	12.7	0.8353	2.000
44/32.0	44	31.7	75.7	14/2,00	7/2.40	11.2	122	250	373	45.46	0.6573	2.000
50/8.0	48.3	8	56.3	6/3.20	1/3.20	9.6	132	64	196	17.18	0.5946	2.000
50/30	51.2	29.8	81	12/2.33	7/2.33	11.7	141	237	378	44.28	0.5644	2.000
70/12	69.9	11.4	81.3	26/1.85	7/1.44	11.7	193	91	284	26.31	0.413	2.000
95/15	94.4	15.3	109.7	26/2.15	7/1.67	13.6	260	123	383	35.18	0.3058	3.000
95/55	96.5	56.3	152.8	12/3.20	7/3.20	16	266	446	714	80.2	0.2992	3.000
105/75	105.7	75.5	181.5	14/3.10	19/2.25	17.5	292	599	899	106.69	0.2736	2.000
120/20	121.6	19.8	141.4	26/2.44	7/1.9	15.5	336	158	494	44.94	0.2374	2.500
120/70	122	71.3	193.3	12/3.60	7/3.60	18	337	564	904	98.16	0.2364	2.500
125/30	127.9	29.8	157.7	30/2.33	7/2.33	16.3	353	238	590	57.86	0.2259	2.500
150/25	148.9	24.2	173.1	26/2.70	7/2.10	17.1	411	194	604	54.37	0.1939	2.000
170/40	171.8	40.1	211.9	30/2.70	7/2.70	18.9	475	319	794	77.01	0.1682	2.000
185/30	183.8	29.8	213.6	26/3,00	7/2.33	19	507	239	744	66.28	0.1571	2.500
210/35	209.1	34.1	243.2	26/3.20	7/2.49	20.3	577	273	848	74.94	0.138	2.000
210/50	212.1	49.5	261.6	30/3,00	7/3,00	21	587	394	979	92.25	0.1363	2.500
230/30	230.9	29.8	260.7	24/3.50	7/2.33	21	638	239	874	73.09	0.1249	3.500
240/40	243	39.5	282.5	26/3.45	7/2.68	21.9	671	316	985	86.46	0.1188	3.500
265/35	263.7	34.1	297.8	24/3.74	7/2.49	22.4	728	274	998	82.94	0.1094	3.000
300/50	304.3	49.5	353.7	26/3.86	7/3,00	24.5	840	396	1.233	105.09	0.0949	3.000
300/40	304.6	39.5	344.1	54/2.68	7/2.68	24.1	843	317	1.155	99.3	0.0949	2.000
340/30	339.3	29.8	369.1	48/3,00	7/2.33	25	938	242	1.174	92.56	0.0851	2.500
380/50	382	49.5	431.5	54/3,00	7/3,00	27	1.056	397	1.448	120.91	0.0757	3.000
385/35	386	34.1	420.1	48/3.20	7/2.49	26.7	1.067	277	1.336	104.31	0.0748	2.000
435/55	434.3	56.3	490.6	54/3.20	7/3.20	28.8	1.203	450	1.647	136.27	0.0666	2.000
450/40	448.7	39.5	488.2	48/3.45	7/2.68	28.7	1.241	320	1.553	120.19	0.0644	2.000
490/65	490.3	63.6	553.9	54/3.40	7/3.40	30.6	1.356	510	1.850	152.85	0.059	2.000
485/35	494.1	34.1	528.2	45/3.74	7/2.49	29.9	1.363	283	1.636	120.31	0.0584	2.000
510/45	510.2	45.3	555.5	48/3.68	7/2.87	30.7	1.413	365	1.770	134.33	0.0566	2.000
550/70	550	71.3	621.3	54/3.60	7/3.60	32.4	1.520	572	2.065	167.42	0.0526	2.000
560/50	561.7	49.5	611.2	48/3.86	7/3,00	32.2	1.553	401	1.943	146.28	0.0514	2.000
570/40	565.5	39.5	610.3	45/4.00	7/2.68	32.2	1.563	325	1.889	137.98	0.0506	2.500
632/45	632.1	45.3	677.4 764.8	45/4.23 54/4.00	7/2.87	34	1.754	364	2.183	155.52	0.0442	2.500
680/85	678.8	86	677.4 764.8	45/4.23 54/4.00	19/2.40	36	1.868	702	2.564	209.99	0.0426	2.500

ACSR

Produto: Condutores de alumínio reforçados com aço

Padrões: BS 215 Parte 2

Desenho típico:

Código	Área				Encaixe & Arame Diâmetro		Aprox. Geral Dia.	Peso			Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃	Std. Comprimento
	Nom.alum	Alúmen.	Aço	Total	Alúmen.	Aço	Aprox. Geral Dia.	Alúmen.	Aço	Total	Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃	Std. Comprimento
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	KN	Ohm/km	m. ± 5%
VERRUGA	10	10.62	1.77	12.39	6/1.50	1/1.50	4.5	29	14	43	4.14	2.076	3.000
ESQUILO	20	20.94	3.49	24.43	6/2.11	1/2.11	6.33	58	27	85	7.88	1.368	3.000
Gopher	25	26.25	4.37	30.62	6/2.36	1/2.36	7.08	72	34	106	9.61	1.093	2.500
DONINHA	30	31.61	5.27	36.88	6/2.59	1/2.59	7.77	87	41	128	11.45	0.9077	2.000
RAPOSA	35	36.66	6.11	42.77	6/2.79	1/2.79	8.37	101	48	149	13.2	0.7822	2.000
FURÃO	40	42.41	7.07	49.48	6/3,00	1/3,00	9	117	55	172	15.2	0.6766	2.500
COELHO	50	52.88	8.82	61.7	6/3.35	1/3.35	10.05	145	69	214	18.35	0.5426	2.000
Mink	60	63.18	10.53	73.71	6/3.66	1/3.66	10.98	173	82	255	21.8	0.4545	3.000
JARITATACA	60	63.27	36.93	100.3	12/2.59	7/2.59	12.95	175	290	465	53	0.4567	2.500
CASTOR	70	74.82	12.47	87.29	6/3.99	1/3.99	11.97	205	97	302	25.7	0.3825	2.500
CAVALO	70	73.37	42.8	116.17	12/2.79	7/2.79	13.95	203	335	536	61.2	0.3936	2.000
GUAXINIM	75	79.2	13.2	92.4	6/4.10	1/4.10	12.3	217	103	320	27.2	0.3622	2.500
LONTRA	80	83.88	13.98	97.86	6/4.22	1/4.22	12.66	230	109	339	28.8	0.3419	2.500
GATO	90	95.4	15.9	111.3	6/4.50	1/4.5	13.5	262	124	386	32.7	0.3007	2.000
LEBRE	100	105	17.5	122.5	6/4.72	1/4.72	14.16	288	137	425	36	0.2733	2.000
CACHORRO	100	105	13.5	118.5	6/4.72	7/1.57	14.15	288	106	394	32.7	0.2733	2.000
HIENA	100	105.8	20.44	126.2	7/4.39	7/1.93	14.57	290	160	450	40.9	0.2712	2.000
LEOPARDO	125	131.3	16.8	148.1	6/5.28	7/1.75	15.81	360	132	492	40.7	0.2184	2.000
COIOTE	125	132.1	20.1	152.2	26/2.54	7/1.91	15.89	365	157	522	46.4	0.2187	2.000
PUMA	125	130.3	7.25	137.5	18/3.05	1/3.05	15.25	362	57	419	29.8	0.2189	2.000
TIGRE	125	131.1	30.6	161.7	30/2.36	7/2.36	16.52	362	240	602	58	0.2202	2.500
LOBO	150	158	36.9	194.9	30/2.59	7/2.59	18.13	437	289	726	69.2	0.1828	2.000
Dingo	150	158.7	8.8	167.5	18/3.35	1/3.35	16.75	437	69	506	35.7	0.1815	3.000
LINCE	175	183.4	42.8	226.2	30/2.79	7/2.79	19.53	507	335	842	79.8	0.1576	2.000
CARACAL	175	184.2	10.3	194.5	18/3.61	1/3.61	18.05	507	80	587	41.1	0.1563	2.500
PANTERA	200	212	49.5	261.5	30/3,00	7/3,00	21	586	388	974	92.25	0.1363	2.500
LEÃO	225	238.5	55.6	294.2	30/3.18	7/3.18	22.26	659	436	1.095	100.6	0.1212	2.000
URSO	250	264	61.6	325.6	30/3.35	7/3.35	23.45	730	483	1.213	111.1	0.1093	2.000
CABRA	300	324.3	75.7	400	30/3.71	7/3.71	25.97	896	593	1.489	135.7	0.0891	3.000
OVELHA	350	374.1	87.3	461.4	30/3.99	7/3.99	27.93	1.034	684	1.718	155.9	0.07704	2.500
ANTÍLOPE	350	373.1	48.4	421.5	54/2.97	7/2.97	26.73	1.032	379	1.411	118.2	0.07727	2.500
Bisonte	350	381.8	49.5	431.3	54/3,00	7/3,00	27	1.056	388	1.444	120.9	0.07573	3.000
JAGUAR	200	210.6	11.7	222.3	18/3.86	1/3.86	19.3	580	91	671	46.55	0.1367	2.000
CERVO	400	429.3	100.2	529.5	30/4.27	7/4.27	29.89	1.186	785	1.971	178.5	0.06726	2.500
ZEBRA	400	428.9	55.6	484.5	54/3.18	7/3.18	28.62	1.186	435	1.621	131.9	0.0674	2.000
Elk	450	477	111.3	588.3	30/4.50	7/4.50	31.5	1.318	872	2.190	198.2	0.06056	2.000
CAMELO	450	475.2	61.6	536.8	54/3.35	7/3.35	30.15	1.314	483	1.797	145.7	0.06073	2.500
Moose	500	528.7	68.5	597.2	54/3.53	7/3.53	31.77	1.462	537	1.999	161.1	0.0547	2.000

ACSR

Produto: Aço reforçado

Padrões: ASTM de alumínio típico

Desenho: Condutores B 232

Código	Área				Encaixe & Arame Diâmetro		Aprox. Geral Dia.	Peso			Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃	Std Comprimento
	Nom.alum	Alúmen.	Aço	Total	Alúmen.	Aço	Aprox. Geral Dia.	Alúmen.	Aço	Total	Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃	Std Comprimento
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	KN	Ohm/km	m. ± 5%
PERU	6	13.29	2.19	15.48	6/1.68	1/1.68	5.04	37	17	54	5.24	2.1586	3.000
CISNE	4	21.16	3.55	24.71	6/2.12	1/2.12	6.36	58	27	85	8.32	1.3557	3.000
SWANATE	4	21.16	5.35	26.51	7/1.96	1/2.61	6.53	58	42	100	10.53	1.3557	3.000
PARDAL	2	33.61	5.61	39.22	6/2.67	1/2.67	8.01	92	44	136	12.7	0.8535	3.000
Esparado	2	33.61	8.52	42.13	7/2.47	1/3.30	8.24	92	67	159	16.11	0.8535	2.500
Robin	1	42.39	7.1	49.49	6/3,00	1/3,00	9	116	55	171	15.85	0.6767	2.500
CORVO	1/0	53.48	8.9	62.38	6/3.37	1/3.37	10.11	147	69	216	19.32	0.5364	2.000
CODORNIZ	2/0	67.42	11.23	78.65	6/3.78	1/3.78	11.34	185	88	273	23.62	0.4255	3.000
POMBO	3/0	85.03	14.19	99.22	6/4.25	1/4.25	12.75	233	110	343	29.41	0.3373	2.500
PINGUIM	4/0	107.23	17.87	125.1	6/4.77	1/4.77	14.31	294	139	433	37.06	0.2675	2.000
Awing de cera	266.8	135.16	7.48	142.64	16/3.09	1/3.09	15.45	373	58	431	30.27	0.2133	3.500
PERDIZ	266.8	135.16	22	157.16	26/2.57	7/2,00	16.28	374	172	546	50.29	0.2143	2.500
AVESTRUZ	300	152	24.71	176.11	26/2.73	7/2.12	17.28	421	193	614	56.52	0.1906	3.000
Merun	336.4	170.45	9.48	179.93	16/3.47	1/3.47	17.35	470	74	544	38.23	0.1691	2.000
PINTARROXO	336.4	170.45	27.81	198.26	26/2.89	7/2.25	18.31	472	217	689	62.71	0.1699	2.500
Oriole	336.4	170.45	39.81	210.26	30/2.69	7/2.69	18.83	473	311	784	77.27	0.1704	3.000
Chickadee	397.5	201.42	11.16	212.58	16/3.77	1/3.77	18.85	555	87	642	43.99	0.1431	2.500
Brant	397.5	201.42	26.13	227.55	24/3.27	7/2.18	19.61	558	204	762	64.69	0.1438	2.000
ÍBIS	397.5	201.42	32.77	234.19	26/3.14	7/2.44	19.88	558	256	814	72.11	0.1438	2.500
COTOVIA	397.5	201.42	48.97	248.39	30/2.92	7/2.92	20.44	560	367	927	88.69	0.1442	2.500
PELICANO	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	105	771	52.16	0.1193	2.000
Tremer	477	241.68	31.29	272.97	24/3.58	7/2.39	21.49	670	245	915	76.66	0.1199	3.000
FALCÃO	477	241.68	39.42	281.1	26/3.44	7/2.67	21.79	670	308	978	86.65	0.1199	2.000
HEN	477	241.68	56.39	298.07	30/3.20	7/3.20	22.4	671	441	1.112	105.34	0.1201	2.000
Águia	556.5	282	15.68	297.68	18/4.47	1/4.47	22.35	777	122	899	60.88	0.1022	2.000
PERIQUITO	556.5	282	36.58	318.58	24/3.87	7/2.58	23.22	781	286	1.067	88.22	0.1027	3.000
POMBA	556.5	282	45.94	327.94	26/3.72	7/2.89	23.55	781	359	1.140	101.03	0.1027	3.000
ÁGUIA	556.5	282	65.81	347.81	30/3.46	7/3.46	24.21	783	515	1.298	122.92	0.103	3.500
PAVÃO	605	306.58	39.74	346.32	24/4.03	7/2.69	24.2	849	311	1.160	95.88	0.0945	3.000
GORDUCHO	605	306.58	49.94	356.52	26/3.87	7/3.01	24.51	850	390	1.240	108.14	0.0945	3.000
Pato de madeira	605	306.58	71.55	378.13	30/3.61	7/3.61	25.25	851	560	1.411	128.84	0.0947	3.000
CERCETA	605	306.58	69.87	376.45	30/3.61	19/2.16	25.24	851	548	1.399	133.59	0.0947	2.000
Kingbird	636	322.26	17.9	340.16	18/4.78	1/4.78	23.88	889	139	1.028	69.55	0.08945	2.000
TORRE	636	322.26	41.81	364.07	24/4.14	7/2.76	24.84	893	326	1.219	100.63	0.08989	2.500

Código	Área				Encaixe & Arame Diâmetro		Aprox. Geral Dia.	Peso			Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃	Std. Comprimento
	Nom.alum	Alúmen.	Aço	Total	Alúmen.	Aço	Aprox. Geral Dia.	Alúmen.	Aço	Total	Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃	Std. Comprimento
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	KN	Ohm/km	m. ± 5%
Grosbeak	636	322.26	52.45	374.71	26/3.97	7/3.09	25.15 25.88	893	409	1.302	111.8	0.08989	3.000
NEGRINHA	636	322.26	75.22	397.48	30/3.70	7/3.70	25.15 25.88	895	589	1.484	135.44	0.09011	3.000
Egret	636	322.26	73.55	395.8	30/3.70	19/2.22	25.9	894	576	1.470	140.3	0.09011	3.000
Swift	636	322.26	8.96	331.22	36/3.38	1/3.38	23.62	888	70	958	60.52	0.08945	2.000
FLAMINGO	666.6	337.74	43.81	381.55	24/4.23	7/2.82	25.4	936	342	1.278	105.68	0.08577	2.500
Gannet	666.6	337.74	55.03	392.77	26/4.07	7/3.16	25.76	938	429	1.365	117.33	0.08577	2.500
Palafita	715.5	362.58	46.97	409.55	24/4.39	7/2.92	26.31	1.005	367	1.372	113.35	0.07989	2.000
Starling	715.5	362.53	59.03	421.61	26/4.21	7/3.28	26.68	1.005	461	1.466	125.91	0.07989	2.500
Redwing	715.5	362.58	82.58	445.16	30/3.92	19/2.35	27.43	1.006	647	1.653	153.94	0.08009	2.000
Tern	795	402.84	27.87	430.71	45/3.38	7/2.25	27.03	1.116	217	1.333	97.37	0.07191	2.500
CONDOR	795	402.84	52.19	455.03	54/3.08	7/3.08	27.72	1.116	408	1.524	124.45	0.07191	3.000
CUCO	795	402.84	52.19	455.03	24/4.62	7/3.08	27.74	1.116	408	1.524	123.94	0.07191	2.000
Drake	795	402.84	65.51	468.45	26/4.44	7/3.45	28.11	1.116	512	1.628	139.92	0.07191	2.000
Coot	795	402.84	11.16	414	36/3.77	1/3.77	26.41	1.110	88	1.198	74.34	0.07156	3.000
MALLARD	795	402.84	91.87	484.71	30/4.14	19/2.48	28.96	1.119	719	1.838	171.18	0.07208	2.500
Ruddy	900	456.06	31.54	487.6	45/3.59	7/2.40	28.73	1.263	247	1.510	108.96	0.06351	2.000
CANÁRIO	900	456.06	59.1	515.6	54/3.28	7/3.28	29.52	1.263	461	1.724	140.95	0.06351	2.000
Trilho	954	483.42	33.42	516.84	45/3.70	7/2.47	29.61	1.339	262	1.601	115.63	0.05992	2.000
Catbird	954	483.42	13.42	496.84	36/4.14	1/4.14	28.95	1.333	105	1.438	87.65	0.05962	2.500
CARDEAL	954	483.42	62.65	546.07	54/3.38	7/3.38	30.42	1.339	490	1.829	149.36	0.05992	2.500
Ortlan	1.033,5	523.68	36.19	559.87	45/3.85	7/2.57	30.81	1.451	283	1.734	123.1	0.05531	2.000
Tanger	1.033,5	523.68	14.51	538.19	36/4.30	1/4.30	30.12	1.443	113	1.556	94.93	0.05504	2.000
Curlew	1.033,5	523.68	67.87	591.55	54/3.52	7/3.52	31.68	1.451	530	1.981	161.8	0.05531	2.000
Bluejay	1.113	563.93	39.03	602.96	45/4.00	7/2.66	31.98	1.563	385	1.868	132.63	0.05136	2.500
Finch	1.113	563.93	71.55	635.48	54/3.65	19/2.19	32.85	1.570	580	2.130	174.41	0.05161	2.000
Bunting	1.192.5	604.26	41.55	645.81	45/4.14	7/2.76	33.12	1.674	327	2.001	141.79	0.04793	2.500
Grackle	1.192.5	604.26	76.58	680.84	54/3.77	19/2.27	33.97	1.682	600	2.282	188.38	0.04817	2.000
Bittern	1.272	644.51	44.52	689.03	45/4.27	7/2.85	34.17	1.785	349	2.134	151.48	0.04494	2.500
FAISÃO	1.272	644.51	81.63	726.19	54/3.90	19/2.34	35.1	1.795	638	2.433	194	0.04516	2.000
COTOVIA	1.272	644.51	17.87	662.38 731.94	36/4.78	1/4.78	33.42	1.777	140	1.917	115.85	0.04472	2.000
Dipper	1.351.5	684.84 684.84	47.1	662.38 731.94	45/4.40	7/2.92	35.16	1.898	368	2.266	160.7	0.0423	2.000
Martin	1.351.5	684.84 684.84	88.71	771.55 775.42	54/4.02	19/2.41	36.17	1.906	679	2.585	206.05	0.0425	2.000
Bobolink	1.431	725.1	50.32	771.55 775.42	45/4.53	7/3.02	36.24	2.009	393	2.402	170.71	0.03994	2.000
TARAMBOLA	1.431	725.1	91.87	816.97	54/4.14	19/2.48	37.24	2.019	719	2.738	218.24	0.04013	2.500
Nuthatch	1.510.5	765.35	52.9	818.25	45/4.65	7/3.10	37.2	2.120	414	2.534 2.890 2.667 3.042 222	177.89	0.03784	2.000
PAPAGAIO	1.510.5	765.35	96.84	862.19	54/4.25	19/2.55	38.25	2.131	759		230.2	0.03802	2.000
Lapwing	1.590	805.68	55.48 102.13	861.16	45/4.77	7/3.18	38.16	2.232 2.243	435 799		187.02	0.03595	2.000
FALCÃO	1.590	805.68	55.48 102.13	907.81	54/4.36	19/2.62	39.26	2.232 2.243	435 799		242.55	0.03613	2.000
Grouse	80	40.52	14.13	54.65	8/2.54	1/4.24	9.32	112	110		23.6	0.7115	2.500
PETREL	101.8	51.61	30.06	81.67	12/2.34	7/2.34	11.71 12.22 13.46	143 156 189	235 256 311 367 409 441 722 488	378 412 500 590 657 709 1007 785	41.75	0.5613	2.000 2.000 2.000 2.000 2.000 3.000 2.500 3.000
MINORCA	110.8	56.13	32.77	88.9	12/2.44	7/2.44					51,25 61,7 72,55 78,5 84,8 128,8 93.9	0,5161 0,4248 0,3595 0,3237 0,2995 0,2813 0,2705
Leghorn	134.6	68.19	39.81	108	12/2.69	7/2.69
Guiné Dotterel Dorking	159	80.58	46.97	127.55	12/2.92	7/2.92	14.63 15.42 16.03 18.14 16.84	223 248 266 285 297
	176.9	89.48	52.19	141.67	12/3.08	7/3.08
	190.8 203.2 211.8	96.71 102.97 107.1	56,39 91,87 62.45	153. 94.84 169.55	12/3.20 18/2,86 12/3.37	7/3.20 19/2.48 7/3.37
Brahma Cochin	190.8 203.2 211.8	96.71 102.97 107.1	56,39 91,87 62.45	153. 94.84 169.55	12/3.20 18/2,86 12/3.37	7/3.20 19/2.48 7/3.37

ACSR/AW

Produto: Condutores de alumínio em aço revestido de alumínio reforçado

Padrões: ASTM B 549

Desenho típico:

Código	Área				Encaixe & Arame Diâmetro		Aprox. Geral Dia.	Peso			Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃	Std. Comprimento
	Nom.alum	Alúmen.	Aço	Total	Alúmen.	Aço	Aprox. Geral Dia.	Alúmen.	Aço	Total	Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃	Std. Comprimento
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	KN	Ohm/km	m. ± 5%
SWANATE	4	21.16	5.35	26.51	7/1.96	1/2.61	6.53	58	35	93	10.16	1.249	2.000
PARDAL	2	33.61	5.61	39.22	6/2.67	1/2.67	8.01	92	37	129	12.31	0.8079	2.000
Esparado	2	33.61	8.52	42.13	7/2.47	1/3.30	8.24	92	56	148	15.6	0.7861	2.000
Robin	1	42.39	7.1	49.49	6/2,00	1/3,00	9	116	47	163	15.34	0.6404	2.500
CORVO	1/0	53.48	8.9	62.38	6/3.37	1/3.37	10.11	147	59	206	18.78	0.5078	2.000
CODORNIZ	2/0	67.42	11.23	78.65	6/3.78	1/3.78	11.34	185	74	259	22.85	0.4028	3.000
POMBO	3/0	85.03	14.19	99.22	6/4.25	1/4.25	12.75	233	94	327	28.03	0.3193	2.500
PINGUIM	4/0	107.23	17.87	125.1	6/4.77	1/4.77	14.31	294	118	412	34.15	0.2532	2.000
Awing de cera	266.8	135.16	7.48	142.64	16/3.09	1/3.09	15.45	373	49	422	30.03	0.2094	2.000
Merlin	336.4	170.45	9.48	119.93	16/3.47	1/3.47	17.35	470	62	532	37.66	0.166	2.500
PINTARROXO	336.4	170.45	21.81	198.26	26/2.89	7/2.25	18.31	472	184	656	59.95	0.161	2.500
Oriole	336.4	170.45	39.81	210.26	30/2.69	7/2.69	18.83	473	264	737	74.65	0.1578	2.000
Chickadee	397.5	201.42	11.16	212.58	16/3.77	1/3.77	18.85	555	74	629	43.62	0.1405	2.500
ÍBIS	397.5	201.42	32.77	234.19	26/3.14	7/2.44	19.88	558	217	775	69.8	0.1363	2.000
COTOVIA	397.5	201.42	46.97	248.39	30/2.92	7/2.92	20.44	560	311	871	87.19	0.1335	2.500
PELICANO	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	88	754	50.86	0.1171	2.000
Tremer	477	241.68	31.29	272.97	24/3.58	7/2.39	21.49	670	207	877	74.35	0.1148	3.000
FALCÃO	477	241.68	39.42	281.10	26/3.44	7/2.67	21.8	670	261	931	83.87	0.1136	3.500
HEN	477	241.68	56.39	298.07	30/3.20	7/3.20	22.4	671	373	1.044	103.63	0.1113	2.000
Águia	556.5	282	15.68	297.68	18/4.47	1/4.47	22.35	777	103	880	58.73	0.1003	2.000
PERIQUITO	556.5	282	36.58	318.58	24/3.87	7/2.58	23.22	781	242	1.023	85.64	0.0984	2.500
POMBA	556.5	282	45.94	327.94	26/3.72	7/2.89	23.55	781	304	1.085	97.6	0.0973	3.000
ÁGUIA	556.5	282	65.81	347.8	30/3.46	7/3.46	24.21	783	436	1.219	118.96	0.0954	3.500
PAVÃO	605	306.58	39.74	346.32	24/4.03	7/2.69	24.2	840	263	1.112	93.08	0.0905	2.500
GORDUCHO	605	306.58	49.94	356.52	26/3.87	7/3.01	24.51	850	330	1.180	104.89	0.0895	3.000
Pato de madeira	605	306.58	71.55	378.13	30/3.61	7/3.61	25.25	851	474	1.325	126.53	0.0877	3.000
Kingbird	636	322.26	17.9	340.16	18/4.78	1/4.78	23.88	889	118	1.007	66.64	0.0978	2.000
TORRE	636	322.26	41.81	364.07	24/4.14	7/2.76	24.84	893	277	1.170	97.88	0.0861	2.500
Grosbeak	636	322.26	52.45	374.7	26/3.97	7/3.09	25.15	893	347	1.240	110.21	0.0852	2.500
NEGRINHA	636	322.26	75.22	397.48	30/3.70	7/3.70	25.88	895	498	1.393	130.29	0.0834	3.000
Swift	636	322.26	8.96	331.22	36/3.38	1/3.38	23.62	888	59	947	60.36	0.0886	2.000
FLAMINGO	666.6	337.74	43.81	381.55	24/4.23	7/2.82	25.4	936	290	1.226	102.57	0.0821	2.500
Gannet	666.6	337.74	55.03	392.77	26/4.07	7/3.16	25.76	936	364	1.300	115.57	0.0813	2.500
Palafita	715.5	362.58	46.97	409.55	24/4.39	7/2.92	26.31	1.005	311	1.316	110.04	0.0765	2.000

Código	Área				Encaixe & Arame Diâmetro		Aprox. Geral Dia.	Peso			Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃	Std. Comprimento
	Nom.alum	Alúmen.	Aço	Total	Alúmen.	Aço	Aprox. Geral Dia.	Alúmen.	Aço	Total	Nom. Quebra Carregar	NOM.DC Resistência aos 20 ℃	Std. Comprimento
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	KN	Ohm/km	m. ± 5%
Starling	715.5	362.58	59.03	421.61	26/4.21	7/3.28	26.68	1.005	391	1.396	122.35	0.0757	2.500
Redwing	715.5	362.58	82.58	445.16	30/3.92	19/2.35	27.43	1.006	547	1.553	148.31	0.0743	2.000
Tern	795	402.84	27.87	430.71	45/3.38	7/2.25	27.03	1.116	184	1.300	95.44	0.0702	2.500
Coijor	795	402.84	52.19	455.03	54/3.08	7/3.08	27.72	1.116	345	1.461	122.77	0.0689	3.000
CUCO	795	402.84	52.19	455.03	24/4.62	7/3.08	27.74	1.116	345	1.461	122.77	0.0689	2.000
Drake	795	402.84	65.61	468.45	26/4.44	7/3.45	28.11	1.116	434	1.550	135.96	0.0681	2.000
Coot	795	402.84	11.16	414	36/3.77	1/3.77	26.41	1.110	74	1.184	74.09	0.0709	3.000
MALLARD	795	402.84	91.87	494.71	30/4.14	19/2.48	28.96	1.119	609	1.728	164.91	0.0669	2.500
Ruddy	900	456.06	31.54	487.6	45/3.59	7/2.4	28.73	1.263	209	1.472	107.09	0.082	2.000
CANÁRIO	900	456.06	59.1	515.16	54/3.28	7/3.28	29.52	1.263	391	1.654	137.34	0.0808	2.000
Trilho	954	483.42	33.42	516.84	45/3.70	7/2.47	29.61	1.339	221	1.560	113.26	0.0585	2.000
Catbird	954	483.42	13.42	496.84	36/4.14	1/4.14	28.95	1.333	88	1.421	86.36	0.0591	2.500
CARDEAL	954	483.42	62.65	546.07	54/3.38	7/3.38	30.42	1.339	414	1.753	145.59	0.0574	2.500
Ortlan	1.033,5	523.68	36.19	559.67	45/3.85	7/2.57	30.81	1.451	239	1.690	120.55	0.054	2.000
Tanager	1.033,5	523.68	14.51	538.19	36/4.30	1/4.30	30.12	1.443	96	1.539	93.52	0.0545	2.000
Curlew	1.033,5	523.68	67.87	591.55	54/3.52	7/3.52	31.68	1.451	449	1.900	155.16	0.053	2.000
Bluejay	1.113	563.93	39.03	602.96	45/4.00	7/2.66	31.98	1.563	258	1.821	129.88	0.0502	2.500
Bunting	1.192.5	804.26	41.55	645.81	45/4.14	7/2.76	33.12	1.874	275	1.949	138.86	0.0468	2.500
Grackle	1.192.5	804.26	76.58	680.84	54/3.77	19/2.27	33.97	1.562	508	2.190	179	0.0462	2.000
Bittern	1.272	644.51	44.52	689.03	45/4.27	7/2.85	34.17	1.785	295	2.080	148.34	0.0439	2.500
FAISÃO	1.272	644.51	81.86	726.19	54/3.90	19/2.34	35.1	1.795	541	2.336	188.43	0.0433	2.000
	1.272	644.51	17.87	662.38	36/4.78	1/4.78	33.42	1.777	118	1.895	113.94	0.0443	2.000
Dipper	1.351.5	684.84	47.1	731.94	45/4.40	7/2.92	35.16	1.908	312	2.210	157.39	0.0413	2.000
Martin	1.351.5	684.84	86.71	771.55	54/4.02	19/2.41	36.17	1.906	575	2.481	200.13	0.0407	2.500
8080iinx	1.431	725.1	50.32	775.42	45/4.53	7/3.02	36.24	2.019	333	2.342	167.16	0.039	2.000
TARAMBOLA	1.431	725.1	91.87	816.97	54/4.14	19/2.48	37.24	2.019	609	2.628	211.97	0.0385	2.500
Nuthatch	1.510.5	765.35	52.90	818.25	45/4.65	7/3.10	37.20	2.120	350	2.470	176.19	0.0370	2.000
PAPAGAIO	1.510.5	765.35	96.84	862.19	54/4.25	19/2.55	38.25	2.131	642	2.773	223.59	0.0364	2.500
Lapwing	1.590	805.68	55.48	861.16	45/4.77	7/3.18	38.16	2.232	367	2.599	185.24	0.0351	2.000
FALCÃO	1.590	805.68	102.13	907.81	54/4.36	19/2.62	39.26	2.243	677	2.920	235.58	0.0345	2.000
Grouse	80.0	40.54	14.13	54.67	8/2.54	1/4.242	9.32	111	93	204	21.70	0.6358	2.500
PETREL	101.8	51.58	30.08	81.66	12/2.339	7/2.339	11.70	141	201	342	44.00	0.4687	2.000
MINORCA	110.8	56.14	32.76	88.90	12/2.441	7/2.441	12.20	154	219	373	47.92	0.4306	2.000
Leghorn	134.6	62.80	39.78	102.58	12/2.69	7/2.69	13.45	187	266	453	57.80	0.3535	2.000
Guiné	159.0	80.57	47.00	127.57	12/2.924	7/2.924	14.62	221	314	535	67.98	0.3000	2.000
Dotterel	176.9	89.64	52.29	141.93	12/3.084	7/3.084	15.42	246	349	595	75.20	0.2697	3.500
Dorking	190.8	96.68	56.4	153.08	12/3.203	7/3.203	16.01	265	377	642	81.11	0.2500	3.000
Brahma	203.2	103.00	91.93	194.93	16/2.863 12/3.371	19/2.482 7/3.371	18.13	283	617	900	120.46 88.06	0.2160	2.500
Cochin	211.3	107.1	62.47	169.67	16/2.863 12/3.371	19/2.482 7/3.371	16.85	294	417	711	120.46 88.06	0.2257	3.000

em um:

sob um:

Condutores AAC para transmissão de energia

*código de verificação

Condutores AAC de alta condutividade para transmissão de energia

Visão geral do produto

Benefícios do produto

Desempenho elétrico superior

Leve e resistente à corrosão

Econômico e durável

Flexibilidade de design personalizável

Uso

Redes Elétricas Urbanas

Projetos de distribuição de energia costeira

Renovação da rede elétrica rural e suburbana

Sistemas de fornecimento de energia industrial e comercial

Por que nos escolher

Tecnologia de Fabricação Avançada

Fortes capacidades de personalização e OEM

Rica experiência na indústria e certificação global

Serviço pós-venda abrangente

Perguntas frequentes

Quais padrões seus condutores AAC atendem?

Você pode fornecer configuração personalizada de comprimento e encordoamento para condutores AAC?

Qual é o prazo de entrega para pedidos em grandes quantidades de condutores AAC?

Visão geral do produto

Benefícios do produto

Desempenho elétrico superior

Leve e resistente à corrosão

Econômico e durável

Flexibilidade de design personalizável

Uso

Redes Elétricas Urbanas

Projetos de distribuição de energia costeira

Renovação da rede elétrica rural e suburbana

Sistemas de fornecimento de energia industrial e comercial

Por que nos escolher

Tecnologia de Fabricação Avançada

Fortes capacidades de personalização e OEM

Rica experiência na indústria e certificação global

Serviço pós-venda abrangente

Perguntas frequentes

Quais padrões seus condutores AAC atendem?

Você pode fornecer configuração personalizada de comprimento e encordoamento para condutores AAC?

Qual é o prazo de entrega para pedidos em grandes quantidades de condutores AAC?

SOBRE NÓS

PRODUTOS

CONTATE-NOS
