O cabo aéreo com isolamento PE com condutor de alumínio 10kV JKLY é uma solução de transmissão de energia aérea de alto desempenho projetada especificamente para infraestrutura urbana. Projetado para atender às rigorosas demandas das cidades modernas, este cabo apresenta em seu núcleo um condutor trançado de alumínio, conhecido por sua excelente condutividade e propriedades de leveza, que reduzem significativamente os custos de instalação e o estresse mecânico nas estruturas de suporte.
O condutor é envolto em uma camada de isolamento de polietileno (PE) premium, proporcionando isolamento elétrico superior, resistência às intempéries e estabilidade química.
O cabo JKLY segue os padrões internacionais para sistemas de distribuição aéreos, garantindo transmissão de energia confiável em níveis de tensão de 10kV. Seu design compacto e construção durável o tornam ideal para navegar em paisagens urbanas complexas onde o espaço é limitado e fatores ambientais como umidade, flutuações de temperatura e poluição do ar são predominantes. O cabo é fabricado com uma superfície externa lisa para minimizar o acúmulo de gelo e neve, aumentando ainda mais a confiabilidade operacional em diversas condições climáticas.
| Descrição | do recurso |
|---|---|
| Leve e econômico | O condutor de alumínio reduz o peso total em comparação com o cobre, reduzindo os custos de transporte, simplificando a instalação e reduzindo a carga em postes e postes. |
| Desempenho de isolamento superior | O isolamento PE oferece excelente resistência dielétrica, resistência aos raios UV, resistência ao ozônio e proteção contra corrosão química. |
| Resiliência climática | Suporta temperaturas extremas de -40°C a +70°C; resistente à umidade para evitar a entrada de água. |
| Instalação fácil | O condutor de alumínio trançado proporciona flexibilidade; a superfície lisa reduz o risco de atrito e danos ao isolamento. |
| Simpatia ambiental | O isolamento PE não é tóxico e é reciclável; a longa vida útil reduz a frequência de substituição e o impacto ambiental. |
| Valor | do parâmetro |
|---|---|
| Tensão nominal | 10kV |
| Material do condutor | Alumínio trançado (alta pureza) |
| Material de isolamento | Polietileno (PE) – resistente a UV, resistente às intempéries |
| Temperatura operacional | -40°C a +70°C |
| Comprimento típico do vão | 50 – 100 metros (dependendo do tamanho e condições do condutor) |
| Vida útil | 20 – 30 anos |
| Padrões | IEC e padrões nacionais relevantes de cabos aéreos |
| Descrição | do aplicativo |
|---|---|
| Distribuição de energia urbana | Linhas elétricas aéreas em áreas residenciais, distritos comerciais e zonas industriais. |
| Redes Suburbanas | Conecta bairros suburbanos às principais redes elétricas urbanas. |
| Soluções de energia temporária | Canteiros de obras, eventos ao ar livre, configurações de energia de emergência. |
| Sistemas de iluminação pública | Alimenta iluminação pública e redes de iluminação pública. |
| Projetos de Renovação | Substitui cabos aéreos obsoletos em projetos de modernização urbana. |
| Descrição | do benefício |
|---|---|
| Econômico | O condutor de alumínio reduz os custos de material e instalação. |
| Resistente às intempéries | Projetado para temperaturas extremas, umidade e exposição UV. |
| Fácil de instalar | Leve e flexível, reduzindo tempo e mão de obra de instalação. |
| Longa vida útil | 20–30 anos de operação confiável com manutenção mínima. |
| Ecológico | O isolamento PE não é tóxico e é reciclável. |
P: Qual é o comprimento máximo do vão para o cabo JKLY?
R: A extensão máxima depende das condições ambientais e do tamanho do condutor, mas normalmente varia de 50 a 100 metros para desempenho ideal.
P: O isolamento PE é resistente a danos de animais, como mordidas de roedores?
R: Embora o PE não seja totalmente à prova de roedores, o cabo pode ser instalado com bainhas protetoras em áreas com alta atividade de roedores para aumentar a durabilidade.
P: Este cabo pode ser usado em áreas costeiras com alta exposição ao sal?
R: Sim, o isolamento PE e o condutor de alumínio são projetados para resistir à corrosão salina, tornando-os adequados para ambientes urbanos costeiros com exposição regular ao ar marinho.
P: Qual é a vida útil esperada do cabo JKLY?
R: Em condições normais de operação, o cabo pode durar de 20 a 30 anos, dependendo da manutenção e de fatores ambientais.
P: O cabo está em conformidade com os padrões internacionais de segurança?
R: Sim, atende aos padrões nacionais e IEC relevantes para cabos de energia aéreos, garantindo segurança e confiabilidade em instalações urbanas.
Nominal Área transversal | Espessura nominal de isolamento | Aprox.od. | Max.Resistance de condutor aos 20 ℃ | Min.breaking de carga de cabo | Aprox. Peso do cabo concluído |
mm² | mm | mm | P/km | N | Kg/km |
25 | 3.4 | 13.8 | 1.200 | 3762 | 210.0 |
35 | 3.4 | 14.8 | 0.868 | 5177 | 300.8 |
50 | 3.4 | 16.1 | 0.641 | 7011 | 359.8 |
70 | 3.4 | 17.8 | 0.443 | 10354 | 441.0 |
95 | 3.4 | 19.6 | 0.320 | 13727 | 548.0 |
120 | 3.4 | 21.0 | 0.253 | 17339 | 643.0 |
150 | 3.4 | 22.6 | 0.206 | 21033 | 753.6 |
185 | 3.4 | 24.2 | 0.164 | 26732 | 877.3 |
240 | 3.4 | 26.4 | 0.125 | 34679 | 1061.3 |
300 | 3.4 | 28.6 | 0.100 | 43349 | 1263.7 |

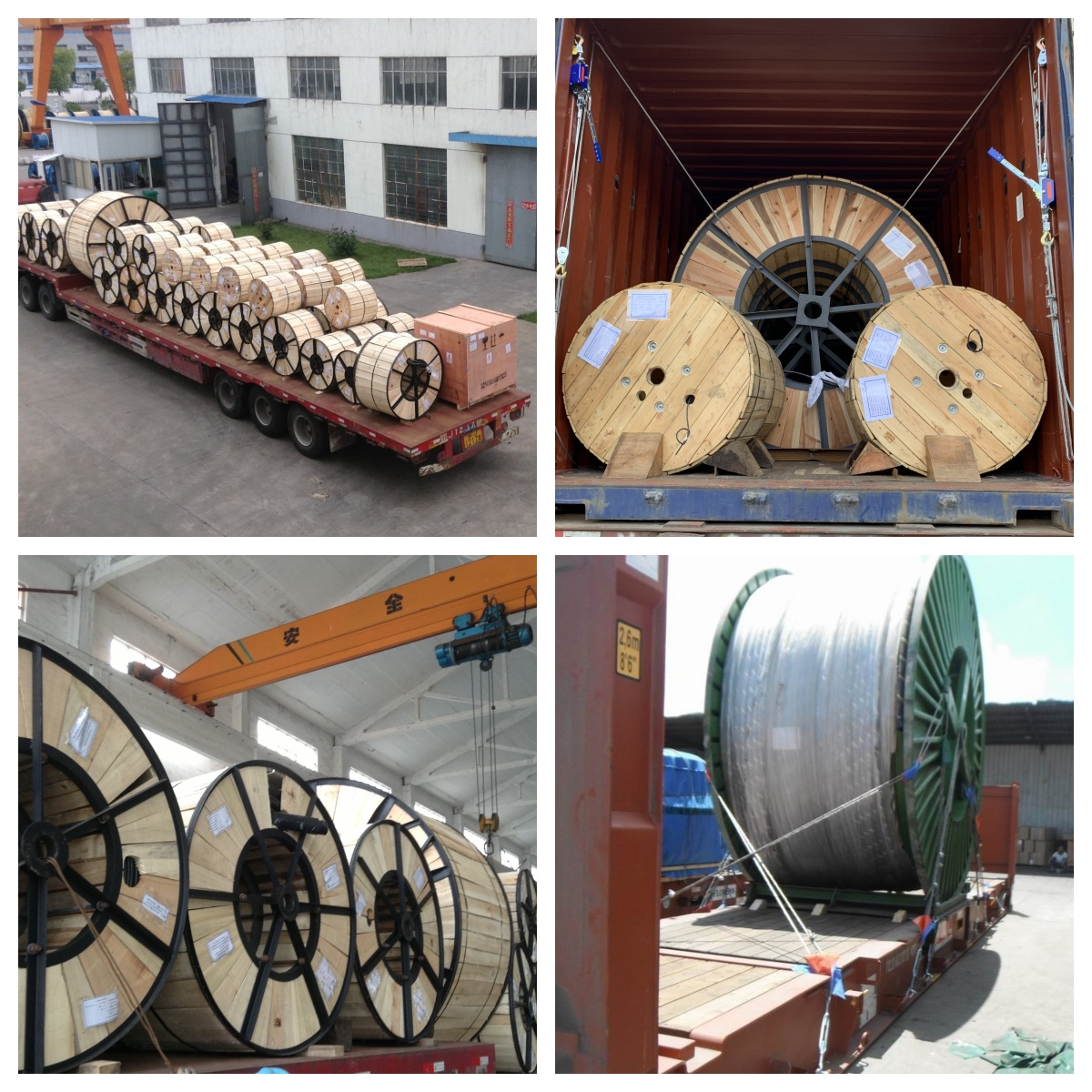

Embalagem: bobinas de madeira protegidas por UV com revestimento anticorrosão.
Envio: comprimentos personalizáveis, compatíveis com os padrões internacionais de frete.
