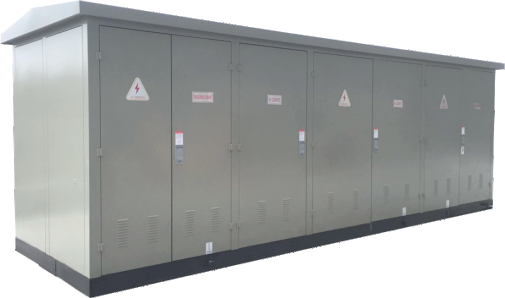

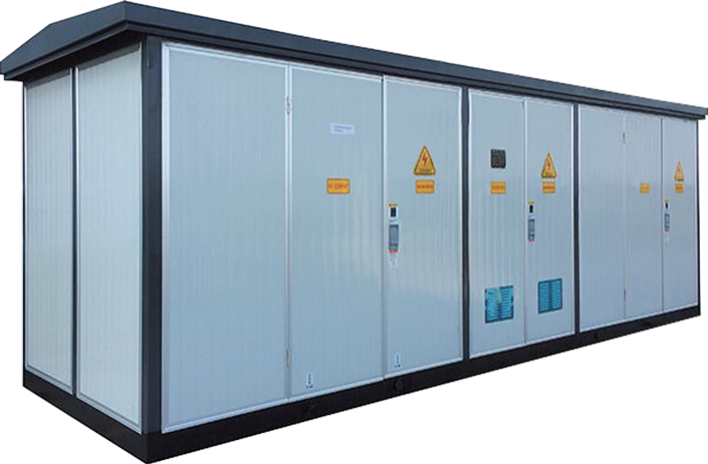

Transformador pré -fabricado
O transformador pré -fabricado é um tipo de dispositivo de distribuição de energia compacto que integra dispositivos elétricos de alta tensão, transformador, dispositivos elétricos de baixa tensão juntos. Pode ser usado em arranha-céus, edifícios em áreas urbanas e rurais, comunidades residenciais, áreas de desenvolvimento de alta tecnologia, fábricas de tamanho pequeno e médio, áreas de mineração, campos de petróleo, canteiros de obras temporárias e outras premissas e também podem ser usadas para aceitação e distribuição de energia no sistema de distribuição de energia.
Condição de operação
Altitude acima do nível do mar: não mais que 1.000m
Temperatura ambiente: temperatura mais alta +40 ℃ Temperatura mais baixa -25 ℃ Temperatura média em 24 horas não mais
do que +35 ℃
Velocidade do vento ao ar livre não mais que 35m/s
Umidade relativa do ar não superior a 90%(+25 ℃)
Resistência ao choque: aceleração horizontal não superior a 0,4m/s 2, aceleração vertical não superior a 0,2m/s 2
Condições de instalação: nenhum risco de incêndio e explosão, livre de contaminação grave, corrosão química e grave
vibração e choque.
Características estruturais do produto
Este produto consiste em dispositivo de distribuição de energia de alta tensão, transformador e dispositivo de distribuição de energia de baixa tensão, ele
é dividido em três compartimentos de função, compartimento de alta tensão, compartimento de transformador e baixa tensão
compartimento. Os compartimentos de alta tensão e baixa tensão são fornecidos com todas as funções, a fonte de alimentação primária
O sistema no lado de alta tensão pode ser configurado em vários métodos de fonte de alimentação, como fonte de alimentação líquida de anel, terminal
Fonte de alimentação, fonte de alimentação com suprimento duplo. O instrumento de medição de alta tensão também pode ser instalado no lado de alta tensão
Para satisfazer os requisitos para medição de alta tensão. Para o compartimento do transformador, transformador imerso de óleo de baixa perda
e o transformador seco estão disponíveis e o compartimento do transformador está equipado com sistema de resfriamento de ar forçado e auto-iniciado e
Sistema de iluminação. O compartimento de baixa tensão pode ser equipado com a estrutura do tipo de painel ou gabinete com base no cliente
requisitos e tem várias funções, incluindo distribuição para energia de acionamento, distribuição de energia para iluminação, compensação
de energia reativa, medição de energia de eletricidade e medição do consumo de eletricidade para atender a várias demandas de
clientes e fornecem aos clientes gerenciamento conveniente e alta qualidade em termos de fonte de alimentação.
O compartimento de alta tensão foi projetado com estrutura compacta e função de intertravamento de 'cinco prevenções ' para completamente
proteger da operação errônea. Após o cliente 'Solicitação, o transformador pode ser equipado com trilho de guia para acesso conveniente
através dos portões de ambos os lados.
Diagra esquemática de circuito
Diagrama esquemático de arranjo
