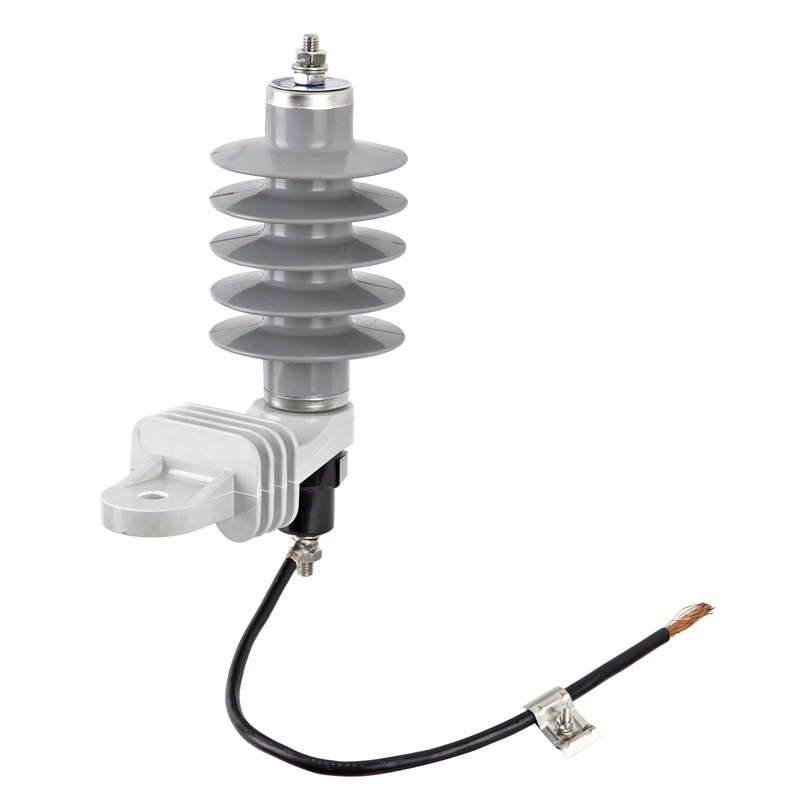

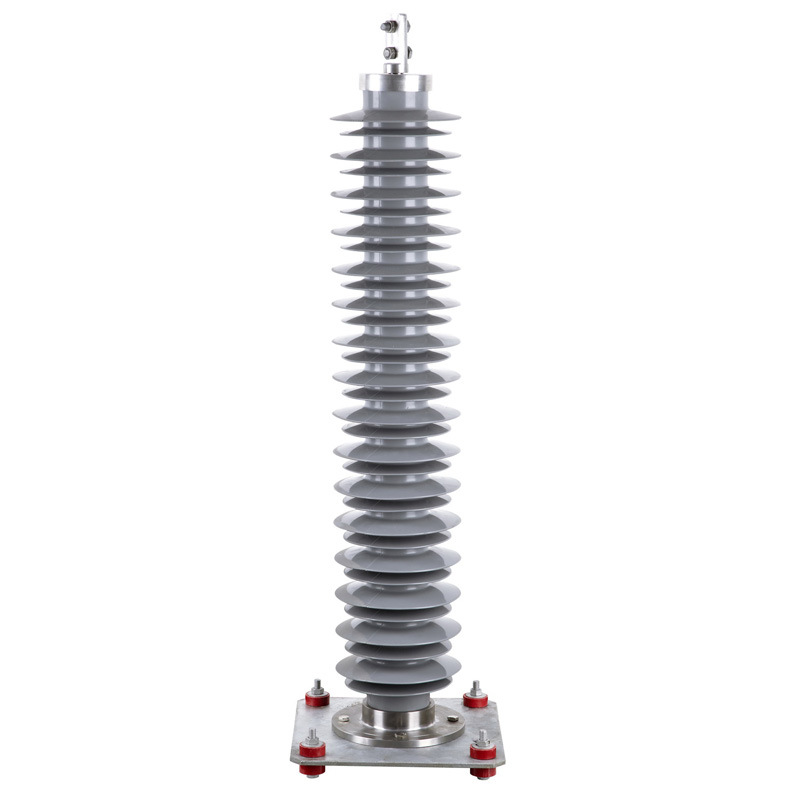

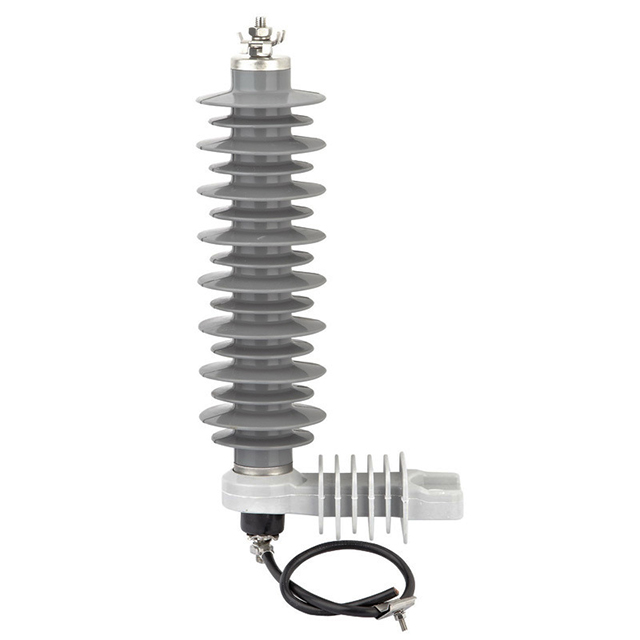

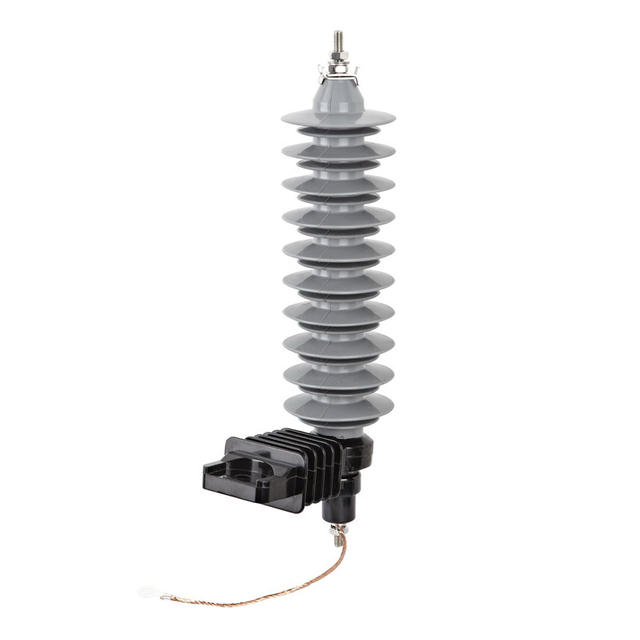

Certificado Risotas de Suporte Housed 36kV para MV - 100ka Lightning Corrente Sudida

5 0 Rever

O policial de 36KV Housed Housed Surrest é uma solução avançada de proteção de sobretensão projetada para redes de distribuição de média tensão (até 36kV). Apresentando um alojamento composto de borracha de silicone e núcleos de varistores de óxido de zinco (ZnO), este registro fornece 99,5% de eficiência de desvio do relâmpago, resistência à corrosão de 50 anos em ambientes costeiros/ar e operação livre de manutenção sob temperaturas extremas (-40 ° C a +85 ° C). Certificado para os padrões IEC 60099-4 e ANSI/IEEE C62.11, garante resiliência da grade com tempo de resposta ≤25ns e tensões residuais ≤90kv a 10ka de descarga

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Perfil técnico e comercial

1. Especificações de projeto e ciência do material

Padrão	do valor	do parâmetro
Tensão nominal	36 kv	IEC 60099-4
Tensão operacional contínua	27,5 KV	ANSI C62.11
Corrente de descarga nominal	10 ka (8/20μs)	IEC 60539
Tensão residual de corrente íngreme	≤97,5 kV (1/10μs)	GB/T 11032
Alto impulso de corrente suporta	100 ka (4/10μs)	IEC 60099-4
Material de moradia	Borracha de silicone (CTI ≥600)	ASTM D3638

Inovações estruturais:

Projeto à prova de explosão: o alojamento de polímeros se abre sem fragmentação durante falhas, eliminando danos colaterais
Desconector integrado: desconecta automaticamente do solo após a falha, desencadeando alarmes visuais/remotos (indicador vermelho)
Resistência à poluição: a distância de fluência de 1.082 mm suporta a contaminação pesada no nível IV (por exemplo, poeira costeira/sal)

2. Vantagens competitivas vs. alternativas

Atributo	36KV Polymer	porcelaning	Class
Peso	2,8 kg (70% mais leve)	9,5 kg	0,5 kg
Modo de falha	Não fragmentando	Quebra explosivamente	N / D
Vida útil	50 anos	30 anos	15 anos
Instalação	Montagem do poste com terminais inoxidáveis	Crane de torre necessário	Din Rail Snap-In
Ajuste ambiental	Costeiro/deserto pronto	Limitado a zonas de baixa poluição	Apenas interno

3. Cenários de aplicação de destino

Setor	Use Case	Technical Fit
Grades costeiras	Distribuição exposta ao ar de sal	Habitação de silicone resiste à hidrólise (IEC 60068-2-52)
Integração renovável	Transformadores de intensimentação de fazenda solar	100ka de alto impulso de corrente sugerida
Redes montanhosas	Linhas de alta altitude (≤1.000 m)	-40 ° C Estabilidade de inicialização fria
Subestações urbanas	Gear de chave compacto	Altura compacta de 300 mm + pegada Ø150mm

4. Conformidade e garantia de qualidade

Certificações globais: IEC 60099-4, ANSI/IEEE C62.11, GB/T 11032, Tipo de Kema testado
Protocolo de teste:

Resistência a spray de sal de 5.000 horas (ISO 9227)
100Ka Impulse Current Sgundand (4/10μs)
Descarga parcial ≤10 pc (IEC 60270)

Rastreabilidade: codificação em lote do Varistor de ZnO para rastreamento de histórico de surtos.

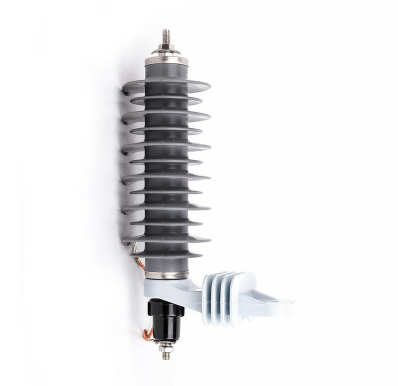

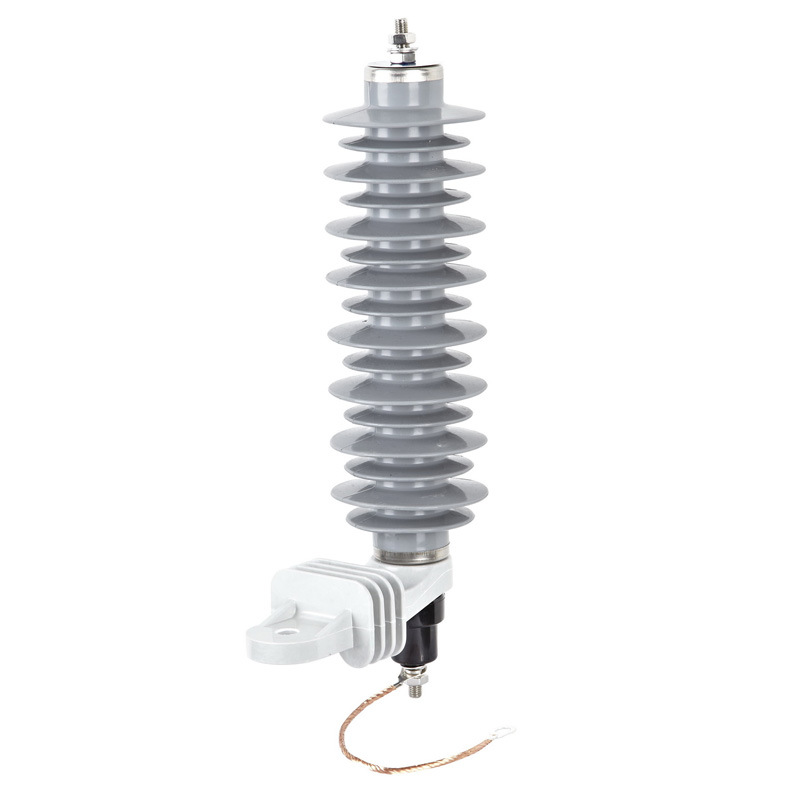

Recreta de alta tensão de 36kV para linha de distribuição

Os prisioneiros de óxido de zinco são um avanço significativo na tecnologia de proteção de sobretensão. Seu desempenho superior, design leve e operação sem manutenção os tornam a escolha preferida para sistemas elétricos modernos, incluindo linhas de distribuição de 36kV. Ao apertar efetivamente a sobretensões e a dissipação de energia, eles garantem a confiabilidade e a longevidade da infraestrutura elétrica.

Em geral

1. Classificações: 0,22 ~ 500kV (porcelana), 0,22 ~ 220kV (composto)

Padrões

Os prisioneiros de óxido de zinco devem cumprir os padrões internacionais para garantir uma operação segura e confiável. Os principais padrões incluem:

IEC 60099-4 : Padrão internacional para prisioneiros de oxídio de metal sem lacunas.
IEEE C62.11 : Padrão IEEE para prisioneiros de oxídio de metal para circuitos de energia CA.
ANSI/NEMA LA 1 : American National Standard for Surge Stresters.

Condição de trabalho

Tensão do sistema : O registro foi projetado para um sistema de distribuição de 36kV . Ele deve operar continuamente na tensão operacional normal do sistema.

Tensão nominal : a tensão nominal do contra -motorista deve corresponder ou exceder a tensão de operação contínua máxima do sistema (MCOV).
Overtolts temporários : o contra -alvo deve suportar sobretensões temporárias (por exemplo, durante falhas ou comutação) sem danos.

Corrente de vazamento :

Sob condições de operação normais, o registro permite apenas uma corrente de vazamento muito pequena (microamps ou miliampes) devido à alta resistência do material de óxido de zinco.

Manuseio atual de onda :

O contra -motorista deve ser capaz de descarregar correntes de alto aumento (por exemplo, de ataques de raios ou comutação) sem degradação.
As classificações de corrente de surto típicas variam de 5ka a 20ka ou superior, dependendo da aplicação.

Absorção de energia :

O registro deve absorver e dissipar a energia dos eventos de sobretensão sem falha. Isso é medido em Kilojoules (KJ).

Faixa de temperatura :

Os prisioneiros de pura de óxido de zinco geralmente operam em uma ampla faixa de temperatura, de -40 ° C a +60 ° C ou superior, dependendo do material de projeto e alojamento.
As temperaturas extremas podem afetar o desempenho e a vida útil do registro.

Poluição e contaminação :

O contra -motor deve suportar os níveis de poluição no ambiente de instalação (por exemplo, áreas industriais, regiões costeiras com spray de sal).
Os detestadores de polímeros são particularmente resistentes à poluição e contaminação.

Umidade e umidade :

O contra -motorista deve ser selado para impedir a ingressão da umidade, que pode degradar seu desempenho.

Radiação UV :

Para instalações ao ar livre, o registro deve ser resistente à radiação UV, que pode degradar o alojamento de polímeros ao longo do tempo.

Altitude :

O registro deve operar efetivamente na altitude da instalação. As instalações de alta altitude podem exigir uma derrada devido à redução da densidade do ar.

Considerações importantes para a seleção

Tensão nominal : deve corresponder à tensão do sistema (por exemplo, 36kV para o seu aplicativo).
Capacidade de absorção de energia : verifique se o chaveiro pode lidar com a energia esperada.
Condições ambientais : Escolha os prisioneiros de polímero para áreas poluídas ou costeiras.
Conformidade de padrões : Verifique se o Marro atende aos padrões relevantes (por exemplo, IEC 60099-4, IEEE C62.11).

Comparação com os prisioneiros tradicionais

Recreto	de oxido de óxido de	zinco
Spark Gap	Sem faísca	Requer uma lacuna de faísca para operação
Tempo de resposta	Extremamente rápido (nanossegundos)	Mais lento devido à ionização de lacunas de faísca
Corrente de vazamento	Muito baixo (microampos ou miliampes)	Maior corrente de vazamento
Absorção de energia	Alta capacidade de absorção de energia	Capacidade de absorção de energia limitada
Peso	Leve (alojamento de polímeros)	Mais pesado (moradia de porcelana)
Resistência à poluição	Excelente (Polymer Housing resiste à poluição)	Menos resistente à poluição
Manutenção	Livre de manutenção	Requer manutenção periódica

Embalagem e envio

Use caixas de madeira e embalagens plásticas para proteger os produtos contra danos físicos, umidade e poluentes ambientais.

Entregue em todo o mundo via mar, ar ou frete terrestre. As soluções de remessa personalizadas estão disponíveis com base nos requisitos do cliente.

电缆附件包装图片 png

Modelo	Tensão nominal (kvr.ms)	Tensão de operação contínua (KVR.MS)	Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp)	Classe de descarga de linha	Distância de fluência (mm)	2ms Square Wave Impulse Corrente suporta (a)	4/10 μHIGH CURSY IMPULSE STORDS (KAP)
YH-5W-6	6	5.1	18		320	150	65
YH-5W-9	9	7.65	27		430	150	65
YH-5W-12	12	10.2	36		430	150	65
YH-5W-15	15	12.75	45		530	150	65
YH-5W-18	18	15.3	54		530	150	65
YH-5W-21	21	16.8	63		640	150	65
YH-5W-24	24	19.2	72		640	150	65
YH-5W-27	27	21.6	81		740	150	65
YH-5W-30	30	24	90		890	150	65
YH-5W-33	33	26.4	99		890	150	65
YH-5W-36	36	28.8	108		1115	150	65

2. Caixa de polímero de óxido de metal (sem gapless) Risotor de onda para sistema CA (série 10KA)

Modelo	Tensão nominal (kvr.ms)	Tensão de operação contínua (KVR.MS)	Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp)	Classe de descarga de linha	Distância de fluência (mm)	2ms Square Wave Impulse Corrente suporta (a)	4/10 μHIGH CURSY IMPULSE STORDS (KAP)
YH-10W-6	6	5.1	18	1	320	250	100
YH-10W-9	9	7.65	27	1	430	250	100
YH-10W-12	12	10.2	36	1	430	250	100
YH-10W-15	15	12.75	45	1	530	250	100
YH-10W-18	18	15.3	54	1	530	250	100
YH-10W-21	21	16.8	63	1	640	250	100
YH-10W-24	24	19.2	72	1	740	250	100
YH-10W-27	27	21.6	81	1	740	250	100
YH-10W-30	30	24	90	1	890	250	100
YH-10W-33	33	26.4	99	1	890	250	100
YH-10W-36	36	28.8	108	1	1115	250	100
YH-10W-42	42	33.6	126	2	1260	400	100
YH-10W-48	48	39	139	2	1260	400	100
YH-10W-54	54	42	160	2	1260	400	100
YH-10W-60	60	48	178	2	1465	400	100
YH-10W-66	66	52.8	196	2	1465	400	100
YH-10W-72	72	57	214	2	2255	400	100
YH-10W-84	84	67.2	244	2	2255	400	100
YH-10W-90	90	72.5	249	2	2255	400	100
YH-10W-96	96	75	265	3	3555	800	100
YH-10W-108	108	84	281	3	3555	800	100
YH-10W-120	120	96	300	3	4153	800	100
YH-10W-150	150	120	416	3	5040	800	100
YH-10W-2000	200	156	520	3	7110	800	100

3. Caixa de polímero de óxido de metal (sem gapless) Risotor de surre para o sistema CA (série 20KA)

Modelo	Tensão nominal (kvr.ms)	Tensão de operação contínua (KVR.MS)	Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp)	Classe de descarga de linha	Distância de fluência (mm)	2ms Square Wave Impulse Corrente suporta (a)	4/10 μHIGH CURSY IMPULSE STORDS (KAP)
YH-20W-108	108	84	281	3	3555	800	100
YH-20W-120	120	96	300	3	4153	800	100
YH-20W-150	150	120	416	3	5040	800	100
YH-20W-2000	200	156	520	3	7110	800	100

4. Metragem de porcelana de óxido de metal (sem gapless) Risotor de surre para o sistema CA (série 5KA)

Modelo	Tensão nominal (kvr.ms)	Tensão de operação contínua (KVR.MS)	Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp)	Classe de descarga de linha	Distância de fluência (mm)	2ms Square Wave Impulse Corrente suporta (a)	4/10 μHIGH CURSY IMPULSE STORDS (KAP)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

5. Caixa de polímero de óxido de metal (sem gapless) Risotor de onda para sistema CA (série 10KA)

Modelo	Tensão nominal (kvr.ms)	Tensão de operação contínua (KVR.MS)	Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp)	Classe de descarga de linha	Distância de fluência (mm)	2ms Square Wave Impulse Corrente suporta (a)	4/10 μHIGH CURSY IMPULSE STORDS (KAP)
Y10W-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-2000	200	156	520	3	6700	800	100

6. Caixa de polímero de óxido de metal (sem gapless) Risotor de onda para sistema CA (série 20KA)

Modelo	Tensão nominal (kvr.ms)	Tensão de operação contínua (KVR.MS)	Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp)	Classe de descarga de linha	Distância de fluência (mm)	2ms Square Wave Impulse Corrente suporta (a)	4/10 μHIGH CURSY IMPULSE STORDS (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-2000	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100
