| Quantidade: | |
|---|---|
YJV32

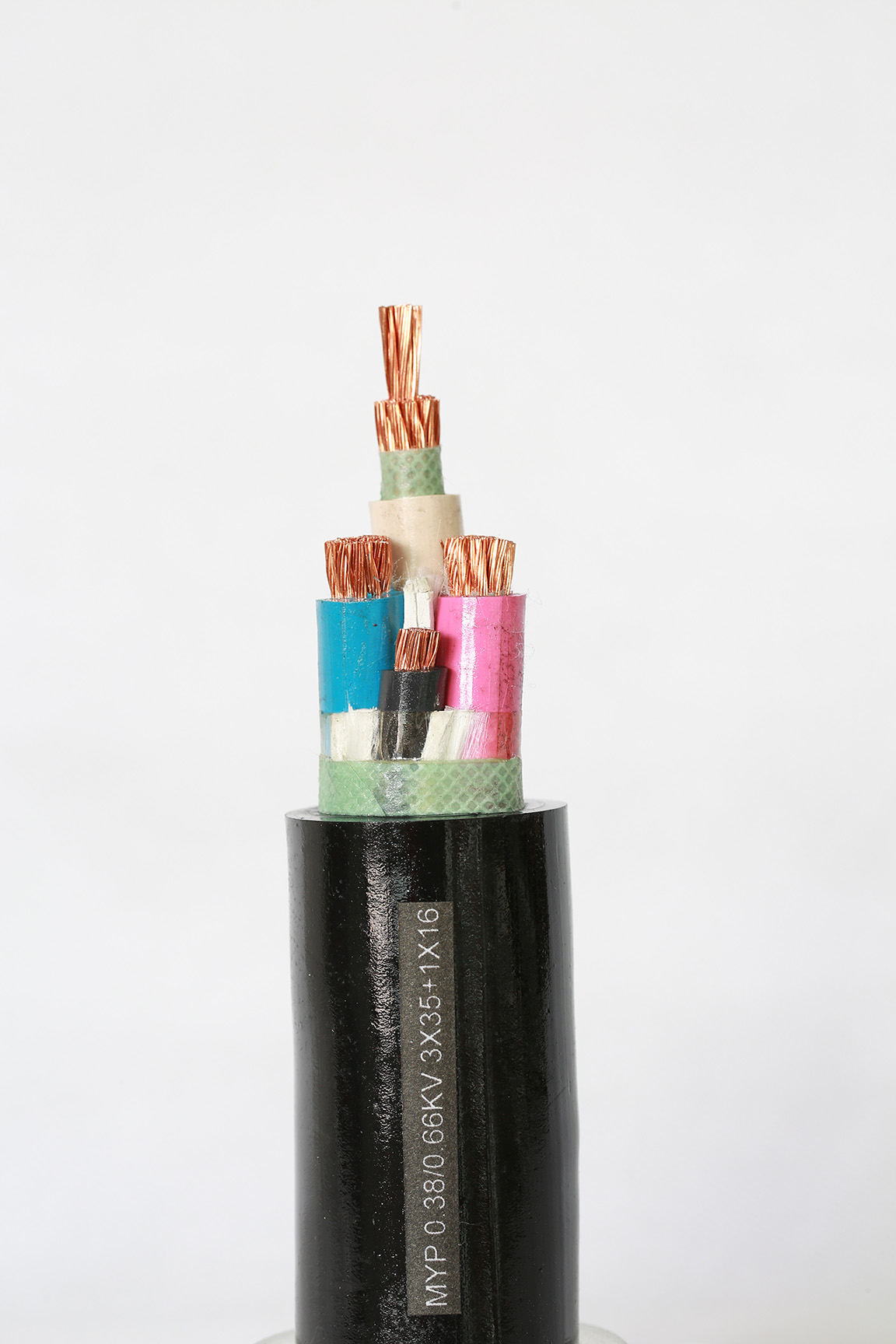

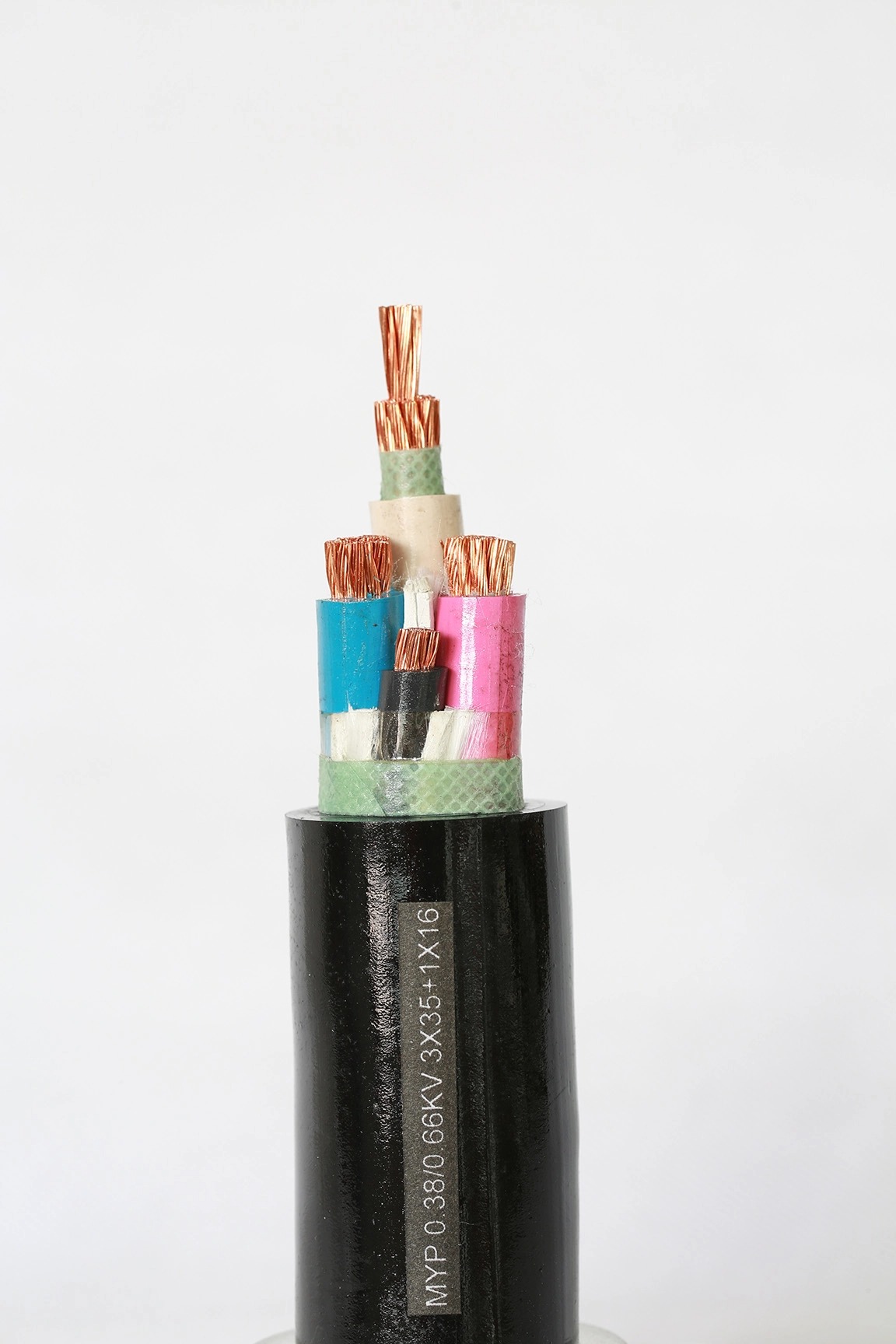

O cabo interno condutor de cobre sólido LAT CABLE 0,6/1kV (Código do produto: cabos planos, modelo: MYP-0-38-0-66KV-3x35-1x16) é um cabo elétrico flexível e de alto desempenho projetado para transmissão de energia interna confiável em:
Aplicações residenciais
Edifícios comerciais
Instalações industriais
Projetado e fabricado pela East Energy Electrical Engineering Co., Ltd. – uma empresa profissional especializada em:
P&D de sistema elétrico
Engenharia de energia
Soluções energéticas
Este cabo garante segurança, durabilidade e conformidade com os padrões globais:
| Descrição | padrão |
|---|---|
| TS 9760 | Padrão turco |
| CEI 60227 | Padrão internacional para cabos isolados em PVC |
| VDE 0281 | Padrão alemão |
| BS 6500 | Padrão britânico para cabos flexíveis |
| Descrição | do recurso |
|---|---|
| Projeto plano | Otimiza a eficiência do espaço nas instalações |
| Construção robusta | Garante operação de longo prazo |
| Condutor de cobre sólido | Alta condutividade, desempenho confiável |
| Tensão nominal | 0,6/1 kV |
Plantas industriais
Edifícios comerciais
Complexos residenciais
Troca de estações
Painéis de controle
| Recurso | Descrição | Benefício |
|---|---|---|
| Condutividade Premium | Núcleo de cobre sólido garante baixa resistência elétrica (por exemplo, 18,1 Ω/km para 1 mm²) | Fornece transmissão de corrente eficiente com perda mínima de energia (perdas I²R) |
| Segurança aprimorada | O isolamento de PVC e o revestimento externo fornecem proteção dupla | Protege contra vazamento elétrico, entrada de poeira, umidade e pequenos impactos mecânicos |
| Design de economia de espaço | O perfil de cabo plano simplifica o roteamento em espaços apertados | Ideal para dutos de cabos, bandejas, conduítes ocultos e áreas de acesso limitado |
| Conformidade Global | Atende aos padrões internacionais (IEC, VDE, BS) | Facilita o uso em projetos que exigem componentes certificados e exportação para mercados globais |
| Aplicação flexível | Adequado para fiação interna, plantas industriais, estações de comutação e instalações subterrâneas (com proteção mecânica adicional) | Reduz a complexidade do inventário com um único tipo de cabo para diversas aplicações |
| Econômico | O design leve reduz os custos de envio; fácil instalação economiza tempo de trabalho | Reduz o custo total do projeto (TCO) |
| Versatilidade | Disponível em configurações de 2 e 3 núcleos (seções transversais de 1–4 mm²) | Atende a diversos requisitos de carga, desde circuitos de iluminação até tomadas elétricas |
| Descrição | do material | do componente |
|---|---|---|
| Conductor | Cobre sólido (Classe 1 de acordo com IEC 60228) | Alta condutividade, baixa resistência, fácil terminação |
| Isolamento | PVC (Cloreto de Polivinila) Tipo A | Codificado por cores (marrom/azul para 2 núcleos; marrom/azul/verde-amarelo para 3 núcleos) |
| Preenchimento | PVC ou material não higroscópico | Mantém a forma redonda e a integridade mecânica |
| Bainha Externa | PVC (cloreto de polivinil) | Perfil plano, estabilizado aos raios UV, retardador de chama |
| Núcleos × mm² | Diâmetro do fio (mm) | Espessura do isolamento (mm) | Espessura da bainha (mm) | Resistência CC @20°C (Ω/km) | Peso (kg/km) | Capacidade de corrente (tubo) A | Capacidade de corrente (ar) A |
|---|---|---|---|---|---|---|---|
| 2 × 1 mm² | 1.1 | 0.6 | 0.8 | 18.1 | 50.0 | — | 19 |
| 2 × 1,5 mm² | 1.35 | 0.7 | 0.8 | 12.1 | 66.0 | 32 | 20 |
| 2 × 2,5 mm² | 1.73 | 0.8 | 1.0 | 7.41 | 104 | 42 | 20 |
| 2 × 4 mm² | 2.19 | 0.8 | 1.1 | 4.61 | 143 | 54 | 20 |
| 3 × 1 mm² | 1.1 | 0.6 | 0.8 | 18.1 | 73.0 | — | 20 |
| 3 × 1,5 mm² | 1.35 | 0.7 | 0.9 | 12.1 | 101 | 26 | 20 |
| 3 × 2,5 mm² | 1.73 | 0.8 | 1.1 | 7.41 | 158 | 34 | 20 |
| 3 × 4 mm² | 2.19 | 0.8 | 1.2 | 4.61 | 216 | 44 | 20 |
| Valor | do parâmetro |
|---|---|
| Temperatura máxima de operação contínua | 70°C (condutor) |
| Temperatura máxima de curto-circuito | 160°C (até 5 segundos) |
| Temperatura mínima de instalação | 0°C (o cabo deve ser pré-aquecido se estiver abaixo de 0°C) |
| Faixa de temperatura ambiente operacional | –5°C a +50°C |
| Padrão | do valor | do parâmetro |
|---|---|---|
| Tensão nominal (U₀/U) | 0,6/1 kV | CEI 60227 |
| Tensão de teste | 3 kV CA por 5 minutos | CEI 60227 |
| Resistência de isolamento | ≥ 10 MΩ·km (a 20°C) | CEI 60227 |
| Retardador de chama | Autoextinguível | IEC 60332-1 |
Edifícios residenciais – fiação doméstica, circuitos de iluminação, tomadas elétricas
Edifícios comerciais – fiação de escritórios, lojas de varejo, hotéis, hospitais
Instalações educacionais – escolas, universidades, laboratórios
Fonte de alimentação de máquinas – motores, bombas, transportadores
Painéis de controle – fiação PLC, circuitos de instrumentação
Estações de comutação – alimentação auxiliar, circuitos de controle
Eletrificação da planta – distribuição no chão de fábrica
Dutos de cabos – roteamento organizado em edifícios
Caminhos de cabos – passagens horizontais e verticais
Conduítes – embutidos em paredes ou pisos
Pistas fechadas – sob pisos elevados ou acima de tetos
Instalações subterrâneas – quando protegidas por conduítes ou mangas para evitar danos mecânicos
Instalações de valas – com proteção mecânica adicional (ladrilhos, cobertura de areia)
| Explicação | do motivo |
|---|---|
| Confiabilidade | Condutores de cobre sólido e camadas de PVC garantem desempenho estável sob tensão nominal de 0,6/1kV, mesmo em condições exigentes |
| Qualidade Certificada | Fabricado sob estrita conformidade com os padrões IEC, VDE e BS para aceitabilidade global e aprovação regulatória |
| Econômico | O design leve reduz os custos de envio; fácil instalação economiza tempo de mão de obra e despesas de projeto |
| Versatilidade | Disponível em configurações de 2 e 3 núcleos (seções transversais de 1–4 mm²) para atender a diversos requisitos de carga, desde iluminação até circuitos de energia |
| Experiência do fabricante | Apoiado pelos mais de 15 anos de experiência da East Energy em engenharia elétrica, soluções personalizadas e suporte a projetos globais |
| Segurança | O PVC retardador de chamas reduz o risco de incêndio; isolamento duplo fornece proteção adicional contra choque elétrico |
Instalação fixa: 6 × diâmetro total
Uso flexível: 10 × diâmetro total
Tensão máxima de tração: 50 N/mm² de seção transversal do condutor
Use alças ou meias de cabo para evitar danificar a bainha
Desencape com cuidado – evite cortar o condutor de cobre
Use terminais apropriados – terminais em anel, garfo ou pino para condutores sólidos
Torque de acordo com a especificação – o aperto excessivo pode danificar o condutor
Preenchimento máximo do conduíte: 40% (de acordo com as diretrizes NEC/IEC)
Use conduítes maiores para trechos longos ou cabos múltiplos
| Característica | Cabo LAT (cobre sólido, plano) | Cabo redondo de PVC (cobre trançado) | Cabo plano TPS (Austrália) |
|---|---|---|---|
| Tipo de condutor | Cobre sólido (Classe 1) | Cobre trançado (Classe 5/6) | Sólido ou encalhado |
| Perfil | Plano | Redondo | Plano |
| Eficiência espacial | Excelente (cabe em espaços apertados) | Fraco (requer mais espaço) | Bom |
| Facilidade de rescisão | Fácil (fio sólido) | Moderado (os fios podem desfiar) | Fácil |
| Flexibilidade | Moderado | Alto | Moderado |
| Custo | Baixo | Médio | Médio |
| Aplicação típica | Fiação interna fixa | Equipamento portátil, peças móveis | Fiação fixa (Austrália/NZ) |
| Status de conformidade | da descrição | padrão |
|---|---|---|
| CEI 60227 | Cabos isolados em PVC para tensões nominais de até 450/750V | ✅ Totalmente compatível |
| VDE 0281 | Norma alemã para cabos isolados em PVC | ✅ Totalmente compatível |
| BS 6500 | Padrão britânico para cabos flexíveis | ✅ Totalmente compatível |
| TS 9760 | Padrão turco para cabos isolados em PVC | ✅ Totalmente compatível |
| IEC 60332-1 | Retardância de chama (teste de fio vertical único) | ✅ Compatível |
| RoHS | Restrição de substâncias perigosas | ✅ Compatível |
| ALCANÇAR | Registro, Avaliação, Autorização de Produtos Químicos | ✅ Compatível |
| Tipo de embalagem | Comprimento por | aplicação de tambor/bobina |
|---|---|---|
| Bobina de plástico | 100m, 200m | Pequenos projetos, varejo |
| Tambor de madeira | 500m, 1000m | Grandes projetos, industriais |
| Caixa de papelão | Comprimentos personalizados | OEM, pedidos especiais |
Métodos de envio:
Frete marítimo – padrão para pedidos grandes (contêineres de 20' ou 40')
Frete aéreo – para pedidos urgentes ou pequenos
Frete terrestre – para entrega regional
Documentação incluída em cada remessa:
Lista de embalagem
Fatura comercial
Relatórios de testes de rotina
Certificado de qualidade
Manual de instalação
| Núcleos do modelo | × mm² | Embalagem padrão | de cores | MOQ |
|---|---|---|---|---|
| LAT-2×1,0 | 2 × 1,0 mm² | Branco / Preto | Bobina de 100m | 10 bobinas |
| LAT-2×1,5 | 2 × 1,5 mm² | Branco / Preto | Bobina de 100m | 10 bobinas |
| LAT-2×2,5 | 2 × 2,5 mm² | Branco / Preto | Bobina de 100m | 10 bobinas |
| LAT-2×4,0 | 2 × 4,0 mm² | Branco / Preto | Bobina de 100m | 10 bobinas |
| LAT-3×1,0 | 3 × 1,0 mm² | Branco / Preto | Bobina de 100m | 10 bobinas |
| LAT-3×1,5 | 3 × 1,5 mm² | Branco / Preto | Bobina de 100m | 10 bobinas |
| LAT-3×2,5 | 3 × 2,5 mm² | Branco / Preto | Bobina de 100m | 10 bobinas |
| LAT-3×4,0 | 3 × 4,0 mm² | Branco / Preto | Bobina de 100m | 10 bobinas |
R: O cobre sólido (Classe 1) possui fio único, oferecendo menor custo, terminação mais fácil e maior resistência mecânica para instalações fixas. O cobre trançado (Classe 5/6) é mais flexível e adequado para aplicações móveis ou portáteis.
R: Este cabo foi projetado para uso interno. Para aplicações externas, recomendamos cabos resistentes a UV ou às intempéries (por exemplo, cabos isolados H05RN-F, H07RN-F ou XLPE).
R: Sim. O isolamento e a bainha de PVC são retardadores de chama e autoextinguíveis de acordo com IEC 60332-1.
R: A temperatura máxima do condutor contínuo é 70°C. A temperatura de curto-circuito (até 5 segundos) é de 160°C.
R: Sim. Comprimentos personalizados (por exemplo, 50m, 200m, 500m) e impressão personalizada estão disponíveis mediante solicitação.
A: Para instalação fixa: 6 × diâmetro total. Para uso flexível: 10 × diâmetro total.
