Yjv
8544601290

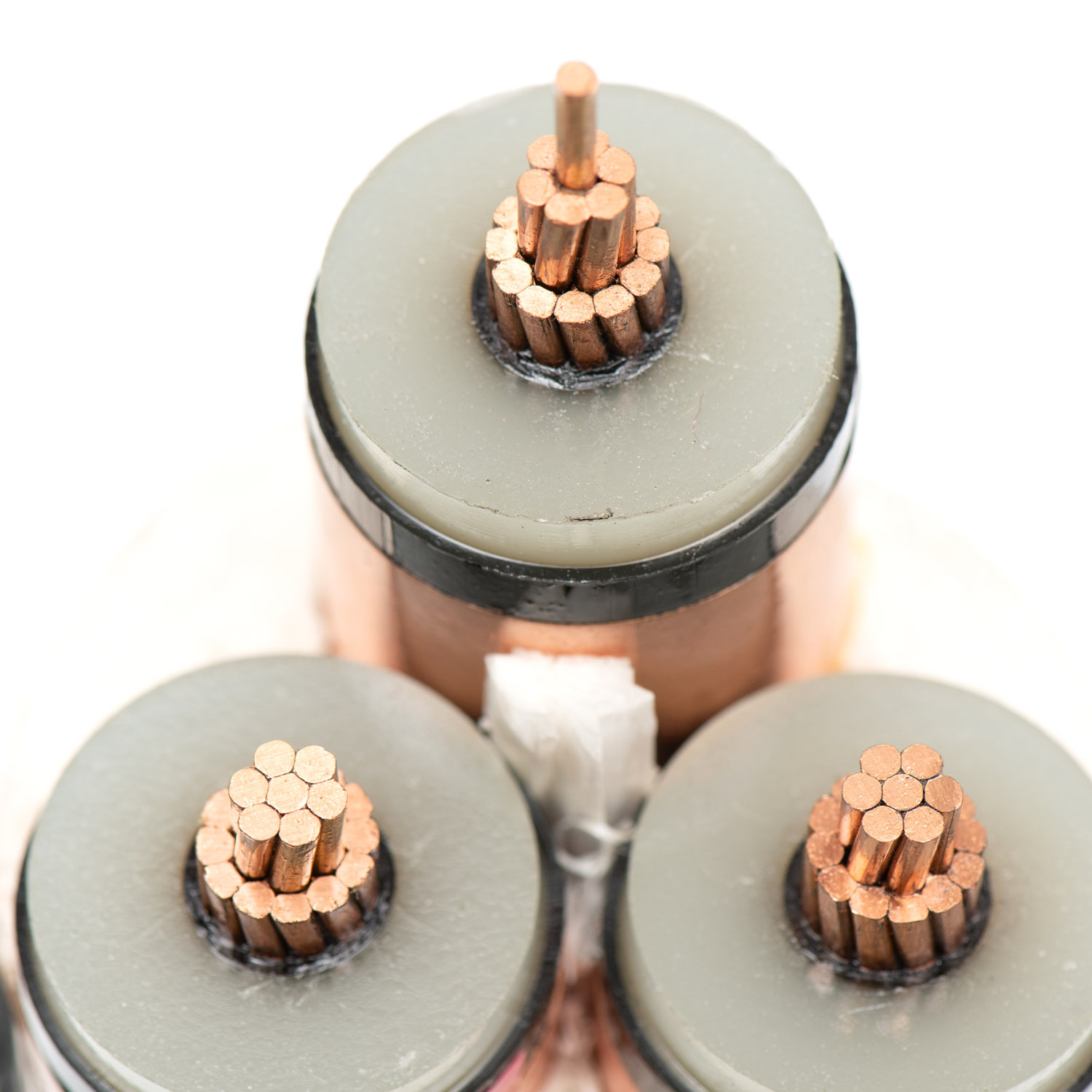

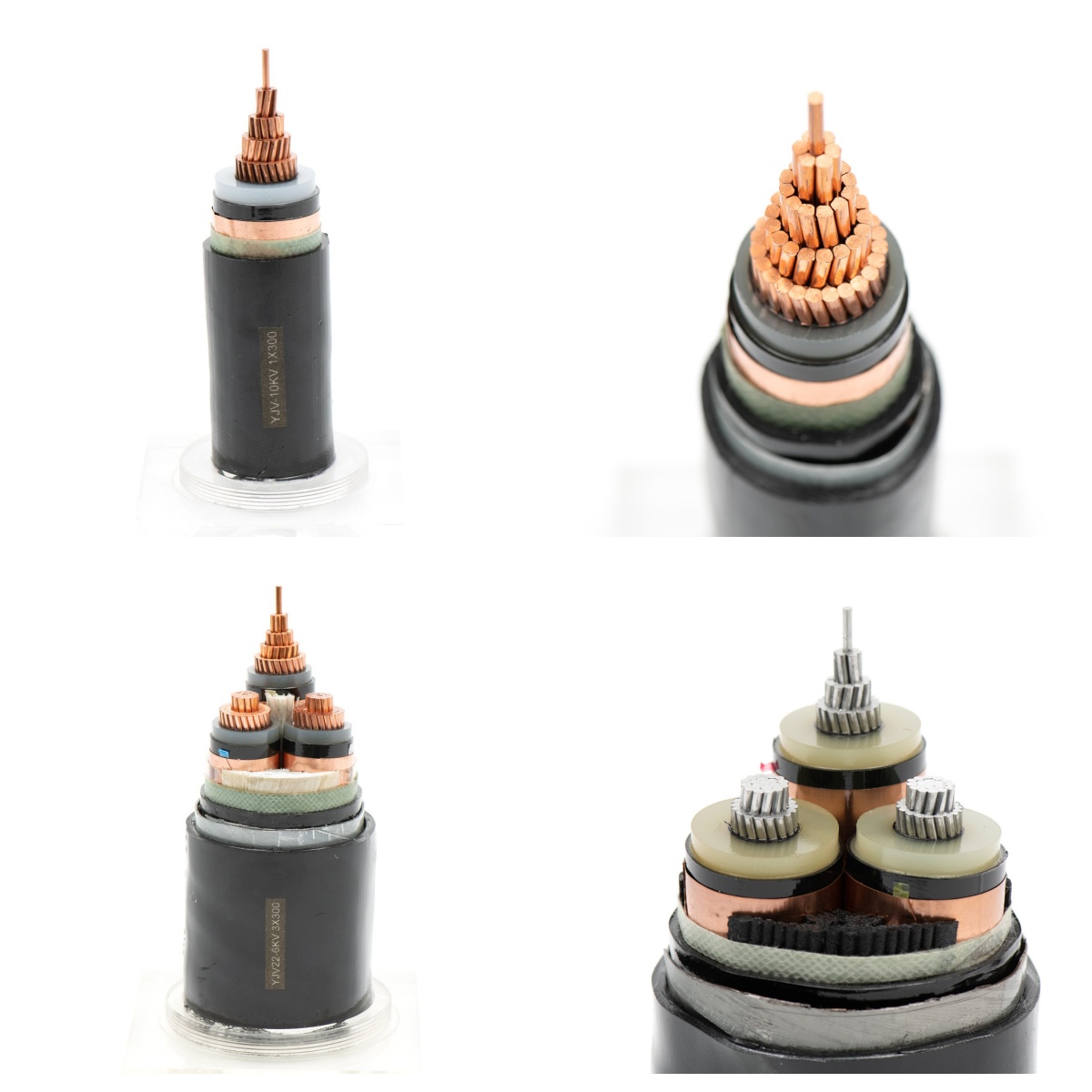

Tipo: Cabo de alimentação de tensão média (MV), com classificações de tensão que variam de 1kV a 36kV (com foco em 6kV, 6/10 (12) KV)

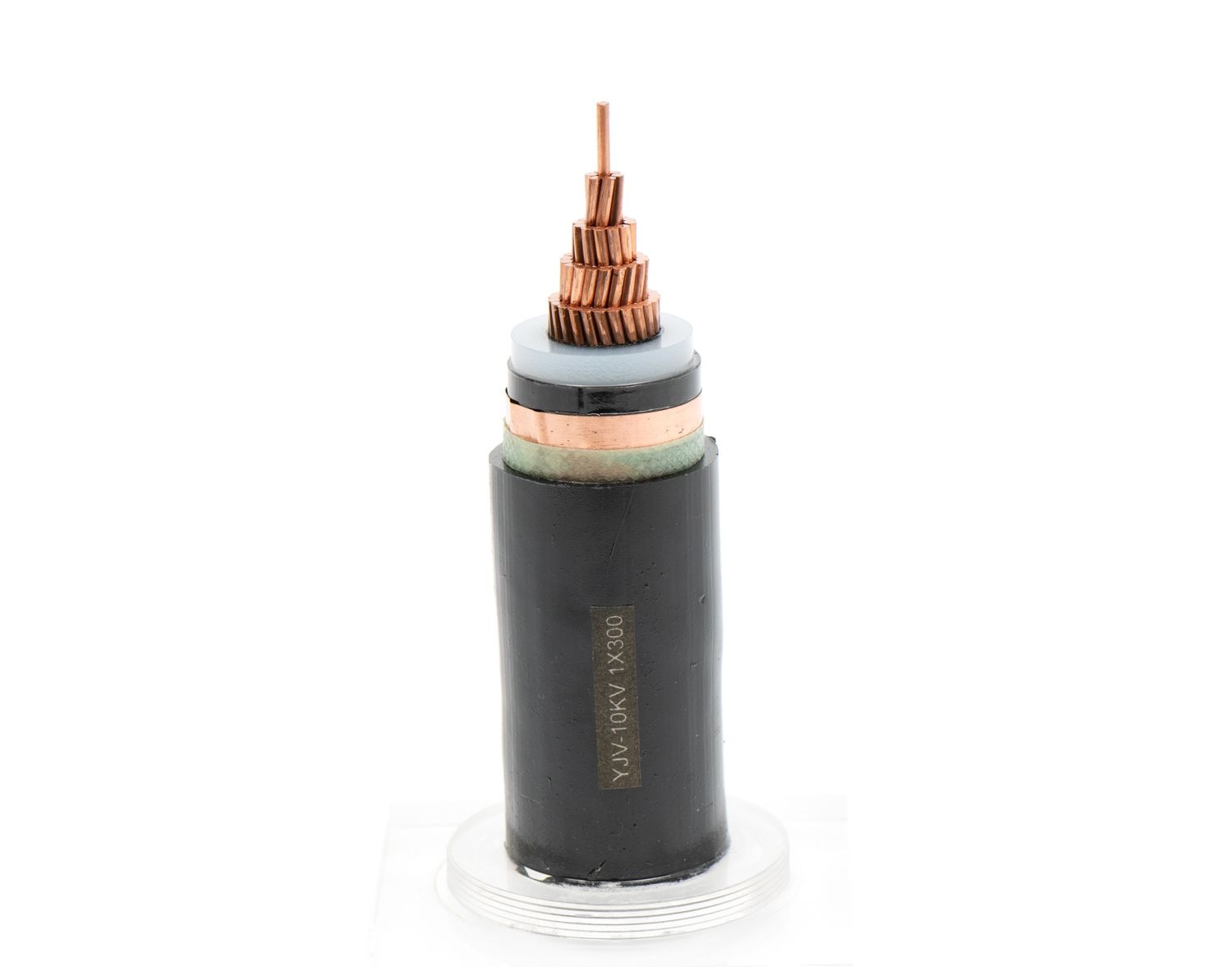

Modelo: YJV
Código: 8544601290

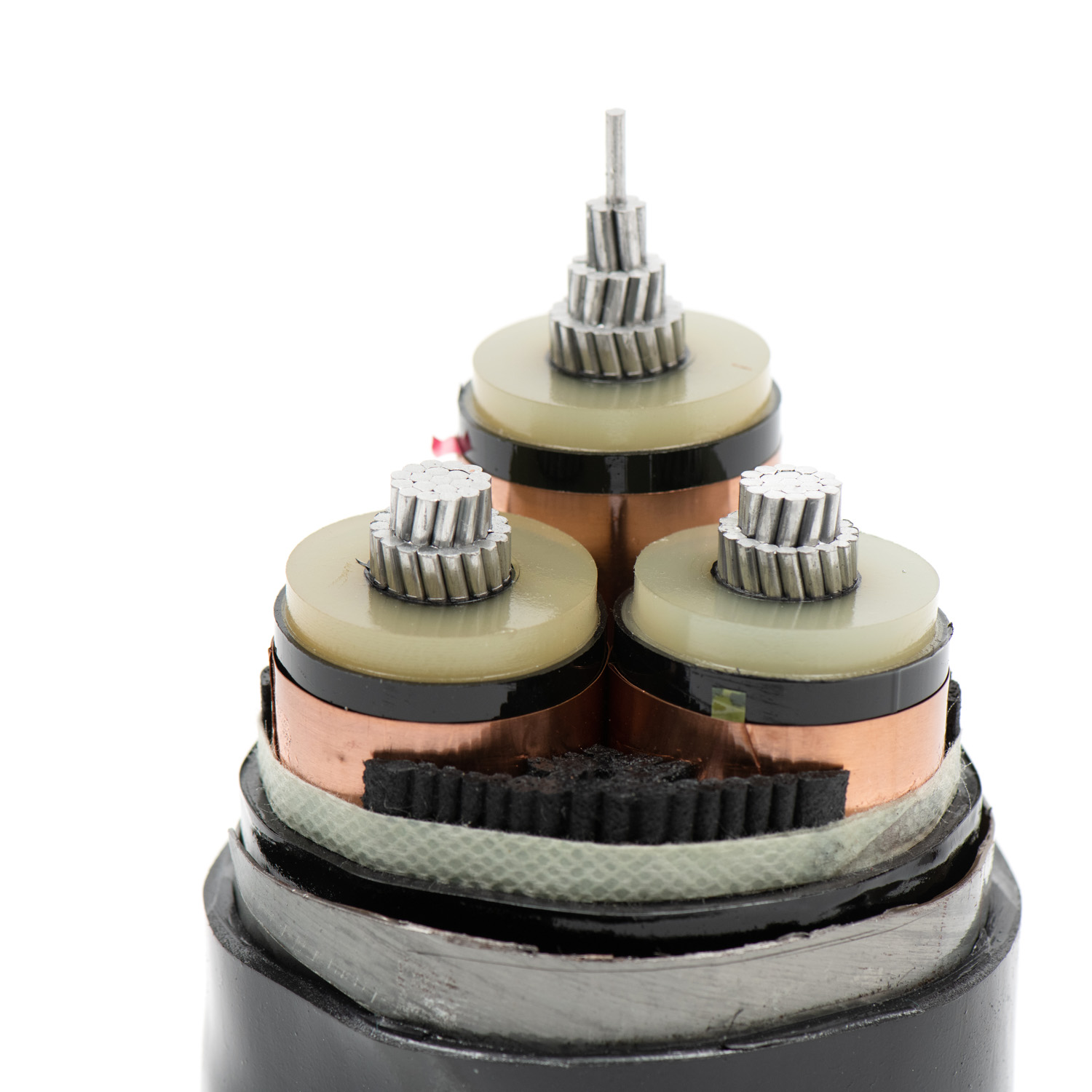

Estrutura do núcleo: Condutor de cobre/alumínio de alta pureza (compatível com IEC 60228), camada de tela do condutor, camada de isolamento XLPE/EPR, camada de tela de isolamento, camada de blindagem metálica, bainha externa (PVC/LSZH/HDPE)
Área da seção transversal: [25-630] mm²
Redes de distribuição de energia: subestações, transformadores e switchgue
Campos industriais: mineração, petróleo e gás e instalações de fabricação
Energia renovável: parques eólicos, parques solares e estações hidrelétricas
Infraestrutura: Sistemas de metrô subterrâneos, aeroportos e hospitais
Eficiência: as baixas perdas dielétricas contribuem para a redução do desperdício de energia, aumentando a eficiência geral.
Durabilidade: resistente à umidade, produtos químicos, radiação UV e abrasão, garantindo o desempenho a longo prazo em vários ambientes.
Segurança: são usados materiais de chama-retardante e de baixo fumante, tornando-o adequado para espaços confinados.

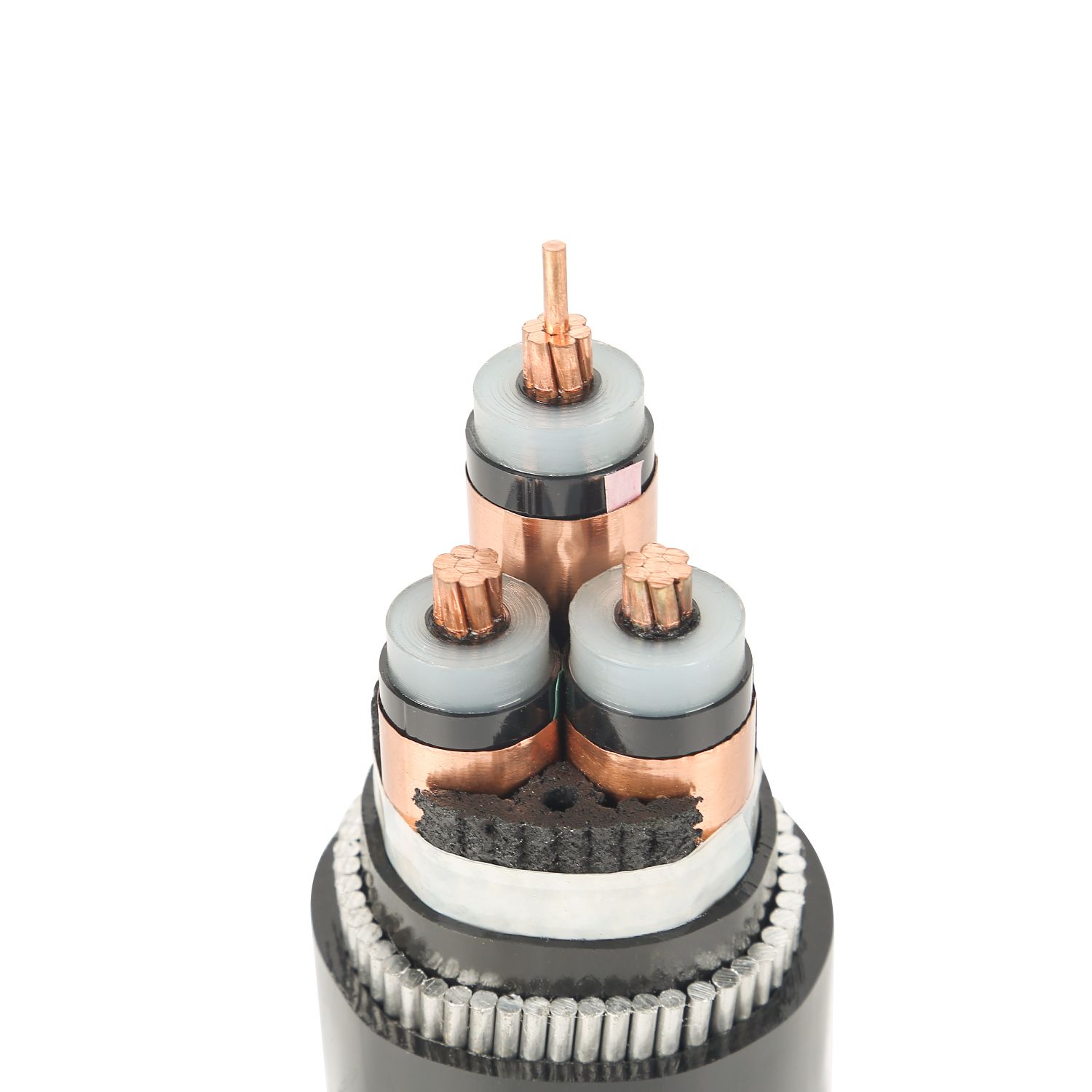

Flexibilidade: Blindado (ATA ATA SWA/Armador de Armamento de Aço) e opções não armadas estão disponíveis para atender aos diferentes requisitos de instalação.
Longa vida útil:> 30 anos em condições operacionais padrão.
Padrões internacionais: IEC 60502, IEC 60228
Padrões da indústria: IEEE 386, IEEE 575, AEIC CS8, NEMA WC 74
Operação normal: XLPE (-40 ° C a +90 ° C); EPR (-50 ° C a +105 ° C)
Curto-circuito: até +250 ° C (XLPE e EPR)
| Especificação | da propriedade |
|---|---|
| Resistência ao isolamento | > 1000 MΩ · km a 20 ° C |
| Força dielétrica | 3,5–30 kV/mm (dependendo da grau de tensão) |
| Resistência ao fogo | 'IEC 60332 (retardador de chama), IEC 61034 (baixa fumaça) ' |
| Resistência a esmagamento | > 10 kN/m (testado por IEC 60229) |
| Espessura de isolamento | da área nominal do condutor (mm²) | Espessura da bainha externa (mm) | aprox. Diâmetro geral (mm) | aprox. Peso do cabo (kg/km) | Comprimento padrão por tambor (M) | |
|---|---|---|---|---|---|---|
| Cobre | Alumínio | |||||
| 16 | 3.4 | 1.8 | 20 | 450 | 350 | 500 |
| 25 | 3.4 | 1.8 | 21 | 560 | 400 | 500 |
| 35 | 3.4 | 1.8 | 22 | 680 | 460 | 500 |
| 50 | 3.4 | 1.8 | 24 | 810 | 520 | 500 |
| 70 | 3.4 | 1.8 | 25 | 1.050 | 620 | 500 |
| 95 | 3.4 | 1.8 | 27 | 1.320 | 730 | 500 |
| 120 | 3.4 | 1.8 | 28 | 1.580 | 840 | 500 |
| 150 | 3.4 | 1.9 | 30 | 1.880 | 960 | 500 |
| 185 | 3.4 | 1.9 | 32 | 2.250 | 1.100 | 500 |
| 240 | 3.4 | 2.0 | 34 | 2.870 | 1.350 | 500 |
| 300 | 3.4 | 2.1 | 37 | 3.490 | 1.580 | 500 |
| 400 | 3.4 | 2.2 | 40 | 4.350 | 1.920 | 500 |
| 500 | 3.4 | 2.3 | 44 | 5.440 | 2.320 | 500 |
| 630 | 3.4 | 2.4 | 48 | 6.860 | 2.830 | 500 |
| 800 | 3.4 | 2.5 | 52 | 8.600 | 3.430 | 400 |
| 1.000 | 3.4 | 2.6 | 56 | 10.630 | 4.150 | 300 |
| Espessura de isolamento | da área nominal do condutor (mm²) | Espessura da bainha externa (mm) | aprox. Diâmetro geral (mm) | Aprox | . | |
|---|---|---|---|---|---|---|
| Cobre | Alumínio | |||||
| 16 | 3.4 | 2.1 | 39 | 1.410 | 1.110 | 500 |
| 25 | 3.4 | 2.2 | 42 | 1.800 | 1.320 | 500 |
| 35 | 3.4 | 2.3 | 45 | 2.170 | 1.500 | 500 |
| 50 | 3.4 | 2.4 | 47 | 2.630 | 1.730 | 500 |
| 70 | 3.4 | 2.5 | 51 | 3.400 | 2.110 | 500 |
| 95 | 3.4 | 2.6 | 55 | 4.310 | 2.510 | 500 |
| 120 | 3.4 | 2.7 | 58 | 5.150 | 2.860 | 500 |
| 150 | 3.4 | 2.9 | 62 | 6.100 | 3.300 | 500 |
| 185 | 3.4 | 3.0 | 66 | 7.310 | 3.810 | 500 |
| 240 | 3.4 | 3.1 | 71 | 9.290 | 4.680 | 400 |
| 300 | 3.4 | 3.3 | 76 | 11.240 | 5.450 | 300 |
| 400 | 3.4 | 3.5 | 83 | 14.040 | 6.660 | 250 |
| 500 | 3.4 | 3.7 | 91 | 17.530 | 8.050 | 200 |
| Espessura | do isolamento da | área nominal do condutor (mm²) | ( | mm) | aprox. Diâmetro geral (mm) | aprox. Peso do cabo (kg/km) | Comprimento padrão por tambor (M) | |
|---|---|---|---|---|---|---|---|---|
| Cobre | Alumínio | |||||||
| 16 | 3.4 | 1.2 | 1.6 | 1.8 | 26 | 770 | 670 | 500 |
| 25 | 3.4 | 1.2 | 1.6 | 1.8 | 27 | 910 | 750 | 500 |
| 35 | 3.4 | 1.2 | 1.6 | 1.8 | 28 | 1.040 | 820 | 500 |
| 50 | 3.4 | 1.2 | 1.6 | 1.8 | 29 | 1.190 | 900 | 500 |
| 70 | 3.4 | 1.2 | 1.6 | 1.9 | 31 | 1.470 | 1.040 | 500 |
| 95 | 3.4 | 1.2 | 1.6 | 2.0 | 33 | 1.780 | 1.190 | 500 |
| 120 | 3.4 | 1.2 | 2.0 | 2.0 | 35 | 2.150 | 1.410 | 500 |
| 150 | 3.4 | 1.2 | 2.0 | 2.1 | 37 | 2.480 | 1.560 | 500 |
| 185 | 3.4 | 1.2 | 2.0 | 2.1 | 39 | 2.890 | 1.730 | 500 |
| 240 | 3.4 | 1.2 | 2.0 | 2.2 | 41 | 3.570 | 2.050 | 500 |
| 300 | 3.4 | 1.2 | 2.0 | 2.3 | 44 | 4.230 | 2.330 | 500 |
| 400 | 3.4 | 1.3 | 2.5 | 2.4 | 48 | 5.320 | 2.890 | 500 |
| 500 | 3.4 | 1.3 | 2.5 | 2.5 | 52 | 6.500 | 3.380 | 500 |
| 630 | 3.4 | 1.4 | 2.5 | 2.6 | 56 | 8.020 | 3.990 | 400 |
| Espessura do isolamento da | área nominal do condutor (mm²) | aprox. Espessura de cobertura interna (mm) | Tamanho do fio da armadura (mm) | Espessura da bainha externa (mm) | aprox. Diâmetro geral (mm) | aprox. Peso do cabo (kg/km) | Comprimento padrão por tambor (M) | |
|---|---|---|---|---|---|---|---|---|
| Cobre | Alumínio | |||||||
| 16 | 3.4 | 1.3 | 2.5 | 2.4 | 47 | 3.700 | 2.700 | 500 |
| 25 | 3.4 | 1.3 | 2.5 | 2.5 | 50 | 3.900 | 3.430 | 500 |
| 35 | 3.4 | 1.3 | 2.5 | 2.6 | 53 | 4.430 | 3.770 | 500 |
| 50 | 3.4 | 1.4 | 2.5 | 2.7 | 56 | 5.080 | 4.190 | 500 |
| 70 | 3.4 | 1.5 | 2.5 | 2.8 | 60 | 6.050 | 4.750 | 500 |
| 95 | 3.4 | 1.5 | 2.5 | 2.9 | 64 | 7.180 | 5.380 | 500 |
| 120 | 3.4 | 1.6 | 2.5 | 3.0 | 67 | 8.230 | 5.960 | 400 |
| 150 | 3.4 | 1.7 | 3.15 | 3.2 | 72 | 10.100 | 6.580 | 300 |
| 185 | 3.4 | 1.7 | 3.15 | 3.3 | 76 | 11.610 | 8.110 | 300 |
| 240 | 3.4 | 1.8 | 3.15 | 3.5 | 82 | 14.110 | 9.510 | 250 |
| 300 | 3.4 | 1.9 | 3.15 | 3.7 | 87 | 16.420 | 10.630 | 200 |
| 400 | 3.4 | 2.0 | 4.0 | 4.0 | 96 | 21.700 | 12.880 | 200 |
| 500 | 3.4 | 2.2 | 4.0 | 4.2 | 104 | 25.280 | 15.800 | 200 |
| Espessura | do isolamento da | área nominal do condutor (mm²) | ( | mm) | aprox. Diâmetro geral (mm) | aprox. Peso do cabo (kg/km) | Comprimento padrão por tambor (M) | |
|---|---|---|---|---|---|---|---|---|
| Cobre | Alumínio | |||||||
| 16 | 3.4 | 1.2 | 0.5 | 1.8 | 25 | 680 | 580 | 500 |
| 25 | 3.4 | 1.2 | 0.5 | 1.8 | 26 | 810 | 650 | 500 |
| 35 | 3.4 | 1.2 | 0.5 | 1.8 | 27 | 940 | 720 | 500 |
| 50 | 3.4 | 1.2 | 0.5 | 1.8 | 28 | 1.090 | 790 | 500 |
| 70 | 3.4 | 1.2 | 0.5 | 1.9 | 30 | 1.350 | 920 | 500 |
| 95 | 3.4 | 1.2 | 0.5 | 1.9 | 32 | 1.650 | 1.060 | 500 |
| 120 | 3.4 | 1.2 | 0.5 | 2.0 | 33 | 1.940 | 1.190 | 500 |
| 150 | 3.4 | 1.2 | 0.5 | 2.0 | 35 | 2.240 | 1.320 | 500 |
| 185 | 3.4 | 1.2 | 0.5 | 2.1 | 37 | 2.650 | 1.500 | 500 |
| 240 | 3.4 | 1.2 | 0.5 | 2.1 | 39 | 3.290 | 1.770 | 500 |
| 300 | 3.4 | 1.2 | 0.5 | 2.2 | 41 | 3.940 | 2.030 | 500 |
| 400 | 3.4 | 1.3 | 0.5 | 2.3 | 45 | 4.860 | 2.430 | 500 |
| 500 | 3.4 | 1.3 | 0.5 | 2.4 | 49 | 5.990 | 2.880 | 500 |
| 630 | 3.4 | 1.4 | 0.5 | 2.5 | 52 | 7.480 | 3.450 | 500 |
| Condutor Areia nominal (mm²) | Espessura | do | isolamento (mm | ) | aprox. Diâmetro geral (mm) | aprox. Peso do cabo (kg/km) | Comprimento padrão por tambor (M) | |
|---|---|---|---|---|---|---|---|---|
| Cobre | Alumínio | |||||||
| 16 | 3.4 | 1.3 | 0.2 | 2.3 | 44 | 2.220 | 1.900 | 500 |
| 25 | 3.4 | 1.3 | 0.5 | 2.4 | 47 | 2.660 | 2.180 | 500 |
| 35 | 3.4 | 1.3 | 0.5 | 2.5 | 50 | 3.110 | 2.440 | 500 |
| 50 | 3.4 | 1.4 | 0.5 | 2.6 | 53 | 3.650 | 2.750 | 500 |
| 70 | 3.4 | 1.5 | 0.5 | 2.7 | 56 | 4.510 | 3.220 | 500 |
| 95 | 3.4 | 1.5 | 0.5 | 2.8 | 60 | 5.510 | 3.710 | 500 |
| 120 | 3.4 | 1.6 | 0.5 | 2.9 | 64 | 6.450 | 4.180 | 500 |
| 150 | 3.4 | 1.7 | 0.5 | 3.1 | 68 | 7.500 | 4.700 | 400 |
| 185 | 3.4 | 1.7 | 0.5 | 3.2 | 71 | 8.830 | 5.330 | 400 |
| 240 | 3.4 | 1.8 | 0.5 | 3.3 | 77 | 10.960 | 6.360 | 300 |
| 300 | 3.4 | 1.9 | 0.5 | 3.5 | 82 | 13.090 | 7.300 | 250 |
| 400 | 3.4 | 2.0 | 0.8 | 3.8 | 91 | 16.910 | 9.530 | 200 |
| 500 | 3.4 | 2.2 | 0.8 | 4.0 | 99 | 20.720 | 11.250 | 200 |
Embalagem: tambores de madeira ou bobinas reforçadas com aço com embalagem à prova d'água.
Rotulagem: marcações compatíveis com IEC, incluindo tensão, tamanho e data de fabricação.
Envio: Recipientes compatíveis com ISO com proteger à prova de choque.
Armazenamento: deve ser armazenado em ambientes seco e ventilado e evitar a luz solar direta.
