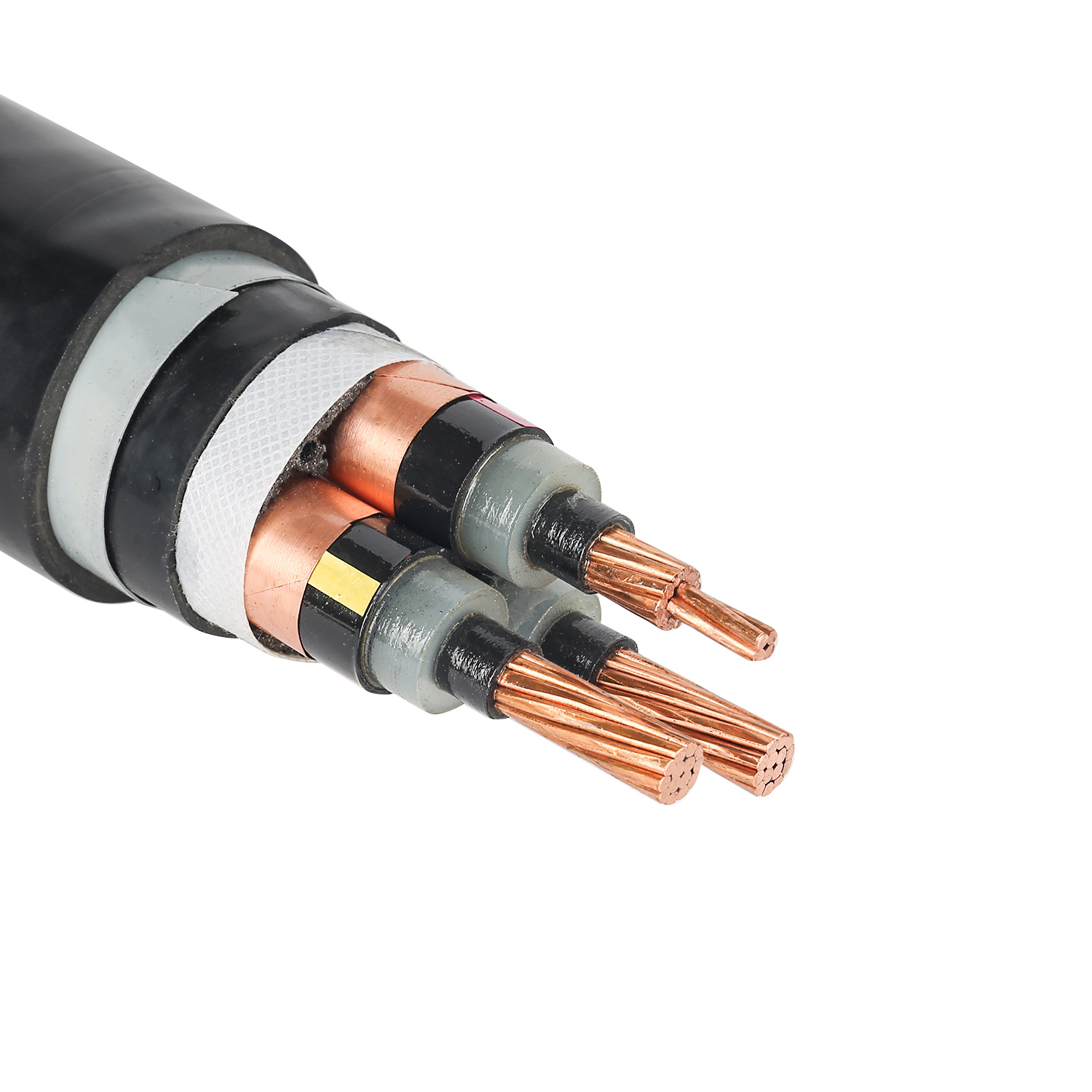

Selecione o cabo de acordo com a tensão do sistema e método de aterramento. U₀ é a tensão nominal de frequência de potência entre o condutor e a blindagem/blindagem; U é a tensão nominal entre os condutores. A tensão máxima do sistema Um não deve exceder o valor especificado do cabo.
| Tensão nominal do sistema | Tensão nominal do cabo U₀/U | Tensão máxima do sistema Um |
|---|---|---|
| 6kV | 3,6/6kV | 7,2kV |
| 10kV | 6/10kV | 12kV |
| 15kV | 8,7/15kV | 17,5kV |
| 20kV | 12/20kV | 24kV |
| 30kV | 18/30kV | 36 kv |
| 35 kV | 26/35kV | 42kV |
Para sistemas não aterrados ou aterrados por ressonância, selecione uma classificação U₀ mais alta. Para sistemas efetivamente aterrados, a classificação U₀/U padrão geralmente é suficiente.
Cobre: Maior condutividade, melhor desempenho em curto-circuito, adequado para circuitos críticos e espaço de instalação limitado.
Alumínio: Menor peso e custo, adequado para percursos longos onde o peso e o orçamento são prioridades.
Seção transversal: Determinada pela corrente de carga, corrente de curto-circuito, queda de tensão, temperatura ambiente, resistividade térmica do solo e fator de agrupamento. Faixa típica de média tensão de três núcleos: 25–400 mm².
O isolamento XLPE permite uma temperatura contínua do condutor de 90°C e uma temperatura de curto-circuito de 250°C por até 5 segundos. A espessura do isolamento é especificada pela IEC 60502-2 de acordo com a classificação de tensão.

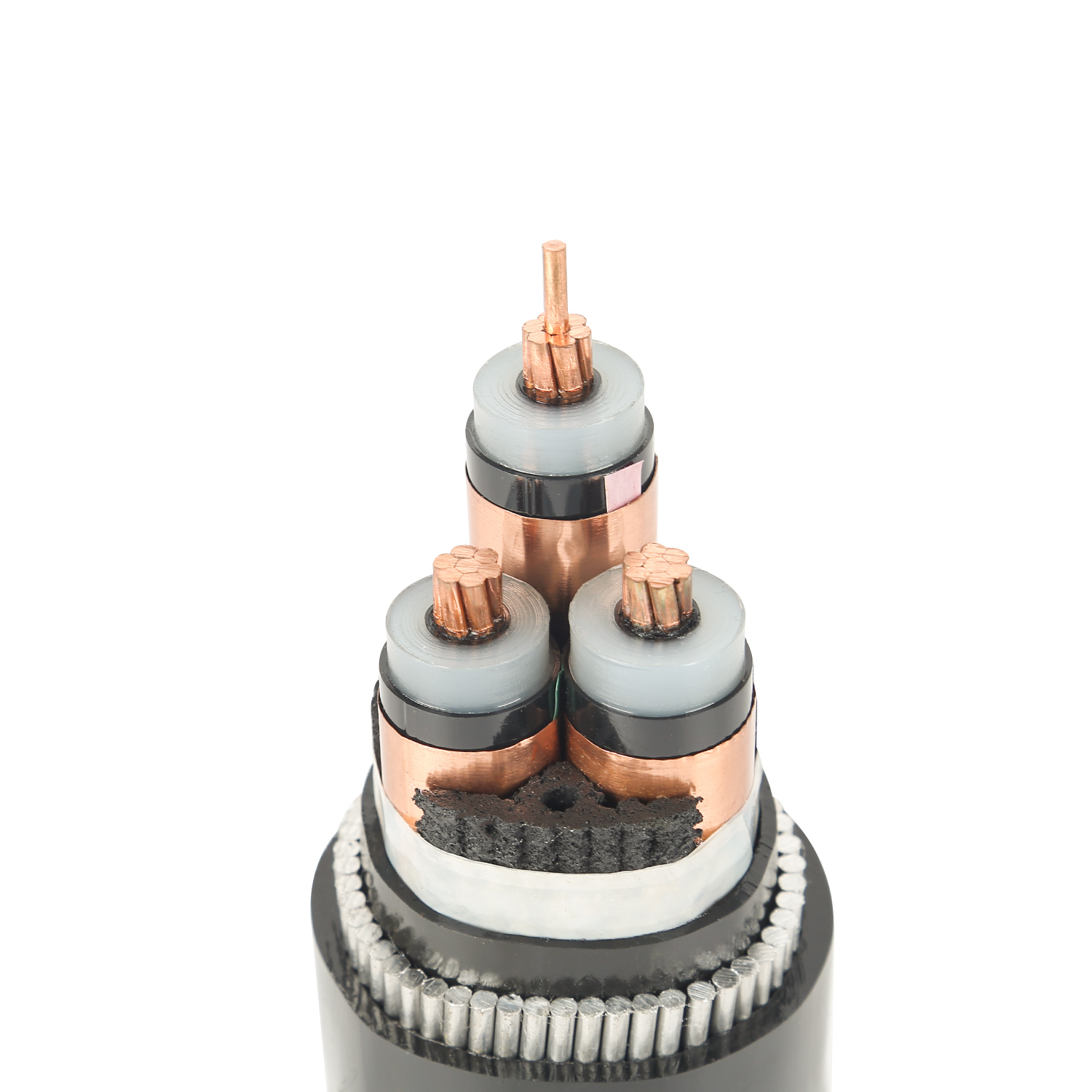

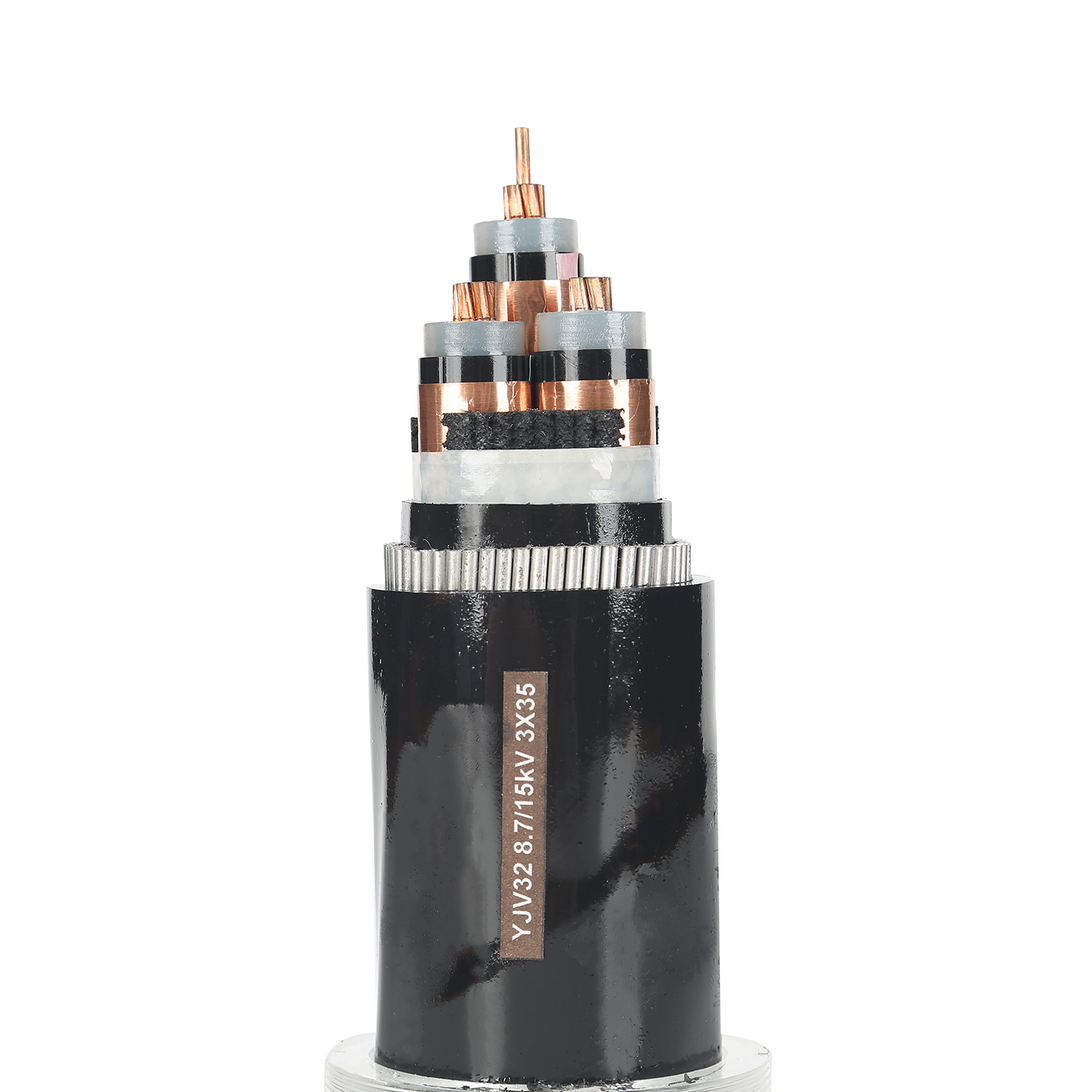

Escolha armadura de fio de aço galvanizado para:
Enterro direto sem conduíte adicional
Eixos verticais e rotas íngremes que exigem resistência à tração
Áreas com movimentação do solo, tráfego intenso ou risco de roedores
Vãos de pontes ou túneis onde são possíveis danos mecânicos
Para ambientes altamente corrosivos, especifique uma camada anticorrosiva adicional ou uma cobertura de PE.
PVC: Uso geral, retardador de chamas e econômico.
PE: Melhor resistência à umidade, preferido para enterramento direto e locais úmidos.
LSZH: Baixo teor de fumaça e livre de halogênio, para túneis, subestações internas e infraestrutura pública.
Enterramento direto: Utilizar SWA com revestimento de PE ou PVC; considere a resistividade térmica do solo e a profundidade do enterramento.
Dutos e valas: o SWA oferece proteção extra durante a extração e contra danos subsequentes.
Eixos verticais: A armadura de fio de aço suporta o peso do cabo; calcule a tensão de tração e o espaçamento do suporte.
Túneis e rotas internas: O revestimento LSZH pode ser necessário para segurança contra incêndio.
Ponte ou vãos longos: Verifique a tensão de tração, espaçamento entre apoios e raio de curvatura.
O raio de curvatura mínimo é normalmente de 12 a 15 vezes o diâmetro externo do cabo para instalação estática e 20 vezes durante a tração. Selecione o comprimento do tambor de acordo com o comprimento do percurso, número de juntas, limites de transporte e método de instalação.
Especifique a norma aplicável: IEC 60502-2, GB/T 12706.2, BS 6622, VDE 0276-620 ou requisitos específicos do projeto.
| Parâmetro | Faixa/Opção Padrão |
|---|---|
| Padrão | CEI 60502-2, GB/T 12706.2 |
| Tensão nominal U₀/U | 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 26/35 kV |
| Tensão máxima do sistema Um | 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 42 kV |
| Número de núcleos | 3 |
| Conductor | Cobre ou alumínio, Classe 1 ou 2, 25–400 mm² |
| Isolamento | XLPE (polietileno reticulado) |
| Temperatura de isolamento | 90°C contínuo; Curto-circuito de 250°C (máx. 5 s) |
| Armadura | Fio de aço galvanizado, fino ou grosso, camada anticorrosiva opcional |
| Sobrebainha | PVC, PE ou LSZH; preto, vermelho ou conforme especificado |
| Temperatura operacional | Condutor de -40°C a +90°C |
| Raio de curvatura | ≥12 × diâmetro externo (estático); ≥20 × diâmetro externo (instalação) |
| Instalação | Enterro direto, duto, trincheira, túnel, eixo vertical, ponte |
| Embalagem | Tambor de aço ou madeira; comprimento de tambor personalizado disponível |
Redes de distribuição trifásicas de média tensão
Linhas elétricas subterrâneas urbanas e industriais
Alimentadores enterrados diretamente e circuitos ramificados
Rotas de cabos de túneis, poços e pontes
Fonte de alimentação para minas e pedreiras
Conexões entre painéis, transformadores e caixas de terminação de cabos
Para receber uma cotação precisa, forneça:
Tensão nominal U₀/U
Material do condutor e seção transversal
Número de núcleos: 3
Material de cobertura: PVC, PE ou LSZH
Tipo de armadura: fio de aço galvanizado fino ou grosso
Padrão exigido: IEC 60502-2, GB/T 12706.2, BS 6622 ou outro
Comprimento total e comprimento preferido do tambor
Ambiente de instalação e quaisquer requisitos especiais
1,8/3 (3,6) kV, fita isolada xlpe Cabo de alimentação bainha blindada
CULO, Cu/XLPE/ATA/PVC ou AL/XLPE/ATA/PVC (Tabela 17)
Conductor Nominal Área | Espessura de inulação | Aprox. Cobertura interna Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.0 | 1.2 | 0.5 | 1.8 | 18 | 390 | 330 | 500 |
16 | 2.0 | 1.2 | 0.5 | 1.8 | 19 | 460 | 360 | 500 |
25 | 2.0 | 1.2 | 0.5 | 1.8 | 20 | 580 | 420 | 500 |
35 | 2.0 | 1.2 | 0.5 | 1.8 | 21 | 700 | 480 | 500 |
50 | 2.0 | 1.2 | 0.5 | 1.8 | 23 | 840 | 550 | 500 |
70 | 2.0 | 1.2 | 0.5 | 1.8 | 24 | 1.080 | 650 | 500 |
95 | 2.0 | 1.2 | 0.5 | 1.8 | 26 | 1.360 | 770 | 500 |
120 | 2.0 | 1.2 | 0.5 | 1.8 | 28 | 1.620 | 880 | 500 |
150 | 2.0 | 1.2 | 0.5 | 1.8 | 29 | 1.920 | 990 | 500 |
185 | 2.0 | 1.2 | 0.5 | 1.9 | 31 | 2.300 | 1.150 | 500 |
240 | 2.0 | 1.2 | 0.5 | 1.9 | 33 | 2.890 | 1.380 | 500 |
300 | 2.0 | 1.2 | 0.5 | 2.0 | 36 | 3.510 | 1.610 | 500 |
400 | 2.0 | 1.2 | 0.5 | 2.1 | 37 | 4.380 | 1.950 | 500 |
d | ||||||||
630 | 2.4 | 1.3 | 0.5 | 2.4 | 47 | 7.000 | 2.970 | 500 |

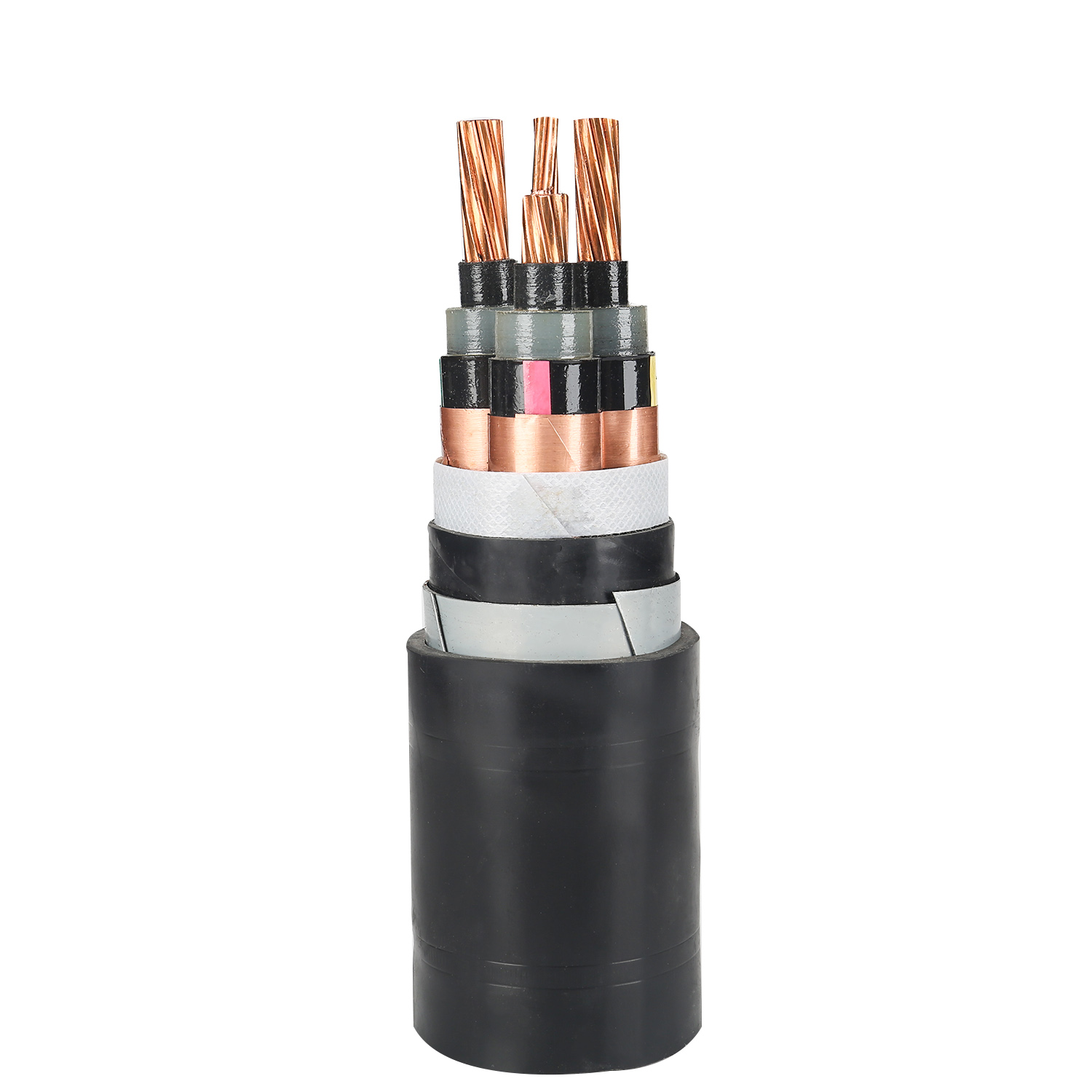

Três núcleos, Cu/XLPE/STA/PVC ou AL/XLPE/STA/PVC (Tabela 18)
Conductor Nominal Área | Espessura de isolamento | Aprox. Cobertura interna Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.0 | 1.2 | 0.5 | 1.8 | 28 | 910 | 720 | 500 |
16 | 2.0 | 1.2 | 0.5 | 1.9 | 29 | 1.120 | 820 | 500 |
25 | 2.0 | 1.2 | 0.5 | 1.9 | 32 | 1.480 | 1.000 | 500 |
35 | 2.0 | 1.2 | 0.5 | 2.0 | 35 | 1.840 | 1.170 | 500 |
50 | 2.0 | 1.2 | 0.5 | 2.1 | 38 | 1.300 | 1.410 | 500 |
70 | 2.0 | 1.2 | 0.5 | 2.2 | 43 | 3.390 | 2.100 | 500 |
95 | 2.0 | 1.2 | 0.5 | 2.3 | 46 | 4.330 | 2.530 | 500 |
120 | 2.0 | 1.3 | 0.5 | 2.4 | 50 | 5.180 | 2.910 | 500 |
150 | 2.0 | 1.4 | 0.5 | 2.6 | 54 | 6.180 | 3.370 | 500 |
185 | 2.0 | 1.4 | 0.5 | 2.7 | 57 | 7.120 | 3.920 | 500 |
240 | 2.0 | 1.5 | 0.5 | 2.8 | 63 | 9.350 | 4.750 | 400 |
300 | 2.0 | 1.6 | 0.5 | 3.0 | 68 | 11.340 | 5.550 | 300 |
400 | 2.0 | 1.8 | 0.5 | 3.3 | 76 | 14.220 | 6.830 | 300 |
500 | 2.2 | 1.9 | 0.5 | 3.5 | 84 | 17.850 | 8.380 | 250 |
3,6/6 (7,2) kV, XLPE ISLPE ISMULOD PVC Power Cable
CULO, Cu/XLPE/PVC ou Al/XLPE/PVC (Tabela 19)
Conductor Nominal Área | Espessura de isolamento | Espessura da bainha externa | Aprox. Geral Diâmetro | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.8 | 15 | 320 | 260 | 500 |
16 | 2.5 | 1.8 | 18 | 390 | 290 | 500 |
25 | 2.5 | 1.8 | 20 | 500 | 340 | 500 |
35 | 2.5 | 1.8 | 21 | 610 | 400 | 500 |
50 | 2.5 | 1.8 | 22 | 750 | 450 | 500 |
70 | 2.5 | 1.8 | 24 | 970 | 550 | 500 |
95 | 2.5 | 1.8 | 25 | 1.250 | 660 | 500 |
120 | 2.5 | 1.8 | 27 | 1.500 | 760 | 500 |
150 | 2.5 | 1.8 | 28 | 1.790 | 860 | 500 |
185 | 2.5 | 1.9 | 30 | 2.150 | 1.000 | 500 |
240 | 2.6 | 1.9 | 33 | 2.770 | 1.250 | 500 |
300 | 2.8 | 2.0 | 35 | 3.400 | 1.500 | 500 |
400 | 3.0 | 2.1 | 39 | 4.280 | 1.850 | 500 |
500 | 3.2 | 2.2 | 43 | 5.400 | 2.280 | 500 |
630 | 3.2 | 2.4 | 47 | 6.830 | 2.800 | 500 |
800 | 3.2 | 2.5 | 51 | 8.570 | 3.400 | 400 |
1.000 | 3.2 | 2.6 | 56 | 10.590 | 4.110 | 300 |
Três núcleos, Cu/XLPE/PVC ou Al/XLPE/PVC (Tabela 20)
Conductor Nominal Área | Espessura de isolamento | Espessura da bainha externa | Aprox. Geral Diâmetro | Aprox. Peso do cabo | Comprimento padrão por Tambor | |
Cobre | Alumínio | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.9 | 33 | 980 | 790 | 500 |
16 | 2.5 | 2.0 | 35 | 1.190 | 890 | 500 |
25 | 2.5 | 2.1 | 38 | 1.560 | 1.080 | 500 |
35 | 2.5 | 2.2 | 40 | 1.930 | 1.270 | 500 |
50 | 2.5 | 2.3 | 43 | 2.370 | 1.480 | 500 |
70 | 2.5 | 2.4 | 47 | 3.110 | 1.820 | 500 |
95 | 2.5 | 2.5 | 51 | 4.000 | 2.200 | 500 |
120 | 2.5 | 2.6 | 54 | 4.820 | 2.550 | 500 |
150 | 2.5 | 2.7 | 58 | 5.770 | 2.970 | 500 |
185 | 2.5 | 2.8 | 61 | 6.960 | 3.460 | 500 |
240 | 2.6 | 3.0 | 68 | 8.940 | 4.340 | 400 |
300 | 2.8 | 3.2 | 73 | 10.980 | 5.190 | 300 |
400 | 3.0 | 3.5 | 81 | 13.820 | 6.440 | 250 |
500 | 3.2 | 3.7 | 90 | 17.390 | 7.910 | 200 |
3,6/6 (7,2) kV, XLPE FIRE ISULADO TOME
CULO, Cu/XLPE/AWA/PVC Oral/XLPE/AWA/PVC (Tabela 21)
Conductor Nominal Área | Espessura de isolamento | Abordagem aprox Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.9 | 1.8 | 22 | 610 | 550 | 500 |
16 | 2.5 | 1.2 | 1.6 | 1.8 | 24 | 680 | 580 | 500 |
25 | 2.5 | 1.2 | 1.6 | 1.8 | 25 | 810 | 660 | 500 |
35 | 2.5 | 1.2 | 1.6 | 1.8 | 26 | 940 | 730 | 500 |
50 | 2.5 | 1.2 | 1.6 | 1.8 | 27 | 1.100 | 810 | 500 |
70 | 2.5 | 1.2 | 1.6 | 1.8 | 29 | 1.350 | 930 | 500 |
95 | 2.5 | 1.2 | 1.6 | 1.9 | 31 | 1.670 | 1.080 | 500 |
120 | 2.5 | 1.2 | 1.6 | 1.9 | 32 | 1.950 | 1.200 | 500 |
150 | 2.5 | 1.2 | 1.6 | 2.0 | 34 | 2.270 | 1.350 | 500 |
185 | 2.5 | 1.2 | 2.0 | 2.1 | 37 | 2.770 | 1.620 | 500 |
240 | 2.6 | 1.2 | 2.0 | 2.2 | 40 | 3.440 | 1.930 | 500 |
300 | 2.8 | 1.2 | 2.0 | 2.2 | 42 | 4.120 | 2.210 | 500 |
400 | 3.0 | 1.3 | 2.5 | 2.4 | 47 | 5.250 | 2.820 | 500 |
500 | 3.2 | 1.3 | 2.5 | 2.5 | 51 | 6.450 | 3.340 | 500 |
630 | 3.2 | 1.4 | 2.5 | 2.6 | 55 | 7.990 | 3.950 | 400 |
Três núcleos, Cu/XLPE/SWA/PVC ou AL/XLPE/SWA/PVC (Tabela 22)
Conductor Nominal Área | Espessura de isolamento | Aprox. Cobertura interna Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 2.0 | 2.1 | 40 | 2.310 | 2.120 | 500 |
16 | 2.5 | 1.2 | 2.0 | 2.2 | 42 | 2.600 | 2.290 | 500 |
25 | 2.5 | 1.2 | 2.0 | 2.3 | 45 | 3.080 | 2.600 | 500 |
35 | 2.5 | 1.3 | 2.5 | 2.4 | 48 | 3.950 | 3.280 | 500 |
50 | 2.5 | 1.3 | 2.5 | 2.5 | 54 | 4.530 | 3.630 | 500 |
70 | 2.5 | 1.4 | 2.5 | 2.6 | 55 | 5.510 | 4.210 | 500 |
95 | 2.5 | 1.5 | 2.5 | 2.8 | 59 | 6.660 | 4.860 | 500 |
120 | 2.5 | 1.5 | 2.5 | 2.9 | 63 | 7.630 | 5.360 | 400 |
150 | 2.5 | 1.6 | 2.5 | 3.0 | 66 | 8.800 | 6.000 | 400 |
185 | 2.5 | 1.7 | 3.15 | 3.2 | 72 | 11.500 | 6.670 | 300 |
240 | 2.6 | 1.8 | 3.15 | 3.4 | 78 | 13.480 | 8.870 | 250 |
300 | 2.8 | 1.9 | 3.15 | 3.6 | 84 | 15.920 | 10.130 | 200 |
400 | 3.0 | 2.0 | 4.0 | 3.9 | 94 | 21.300 | 12.590 | 200 |
500 | 3.2 | 2.1 | 4.0 | 4.1 | 103 | 25.090 | 15.610 | 200 |
3,6/6 (7,2) kV, fita isolada xlpe Cabo de alimentação bainha blindada
Core, Cu/XLPE/Ata/Pvcor al/xlpe/Ata/PVC (Tabela 23)
Conductor Nominal Área | Espessura de isolamento | Aprox. Cobertura interna Grossura | Armadura Arame Tamanho | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.5 | 1.8 | 22 | 530 | 460 | 500 |
16 | 2.5 | 1.2 | 0.5 | 1.8 | 23 | 600 | 500 | 500 |
25 | 2.5 | 1.2 | 0.5 | 1.8 | 24 | 730 | 570 | 500 |
35 | 2.5 | 1.2 | 0.5 | 1.8 | 25 | 850 | 630 | 500 |
50 | 2.5 | 1.2 | 0.5 | 1.8 | 26 | 1.000 | 700 | 500 |
70 | 2.5 | 1.2 | 0.5 | 1.8 | 28 | 1.240 | 820 | 500 |
95 | 2.5 | 1.2 | 0.5 | 1.8 | 30 | 1.540 | 950 | 500 |
120 | 2.5 | 1.2 | 0.5 | 1.8 | 31 | 1.820 | 1.080 | 500 |
150 | 2.5 | 1.2 | 0.5 | 1.9 | 33 | 2.120 | 1.200 | 500 |
185 | 2.5 | 1.2 | 0.5 | 1.9 | 35 | 2.520 | 1.370 | 500 |
240 | 2.6 | 1.2 | 0.5 | 2.0 | 37 | 3.180 | 1.670 | 500 |
300 | 2.8 | 1.2 | 0.5 | 2.1 | 40 | 3.850 | 1.950 | 500 |
400 | 3.0 | 1.3 | 0.5 | 2.3 | 44 | 4.800 | 2.370 | 500 |
500 | 3.2 | 1.3 | 0.5 | 2.4 | 48 | 5.960 | 2.840 | 500 |
630 | 3.2 | 1.4 | 0.5 | 2.5 | 52 | 7.450 | 3.410 | 600 |
Três núcleos, Cu/XLPE/STA/PVCOR AL/XLPE/STA/PVC (Tabela 24)
Conductor Nominal Área | Espessura de isolamento | Abordagem aprox Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.2 | 2.0 | 37 | 1.330 | 1.140 | 500 |
16 | 2.5 | 1.2 | 0.5 | 2.1 | 40 | 1.580 | 1.580 | 500 |
25 | 2.5 | 1.2 | 0.5 | 2.2 | 42 | 2.310 | 1.880 | 500 |
35 | 2.5 | 1.3 | 0.5 | 2.3 | 45 | 2.760 | 2.090 | 500 |
50 | 2.5 | 1.3 | 0.5 | 2.4 | 48 | 3.260 | 2.360 | 500 |
70 | 2.5 | 1.4 | 0.5 | 2.5 | 52 | 4.100 | 2.810 | 500 |
95 | 2.5 | 1.5 | 0.5 | 2.7 | 56 | 5.110 | 3.310 | 500 |
120 | 2.5 | 1.5 | 0.5 | 2.8 | 60 | 5.010 | 3.750 | 400 |
150 | 2.5 | 1.6 | 0.5 | 2.9 | 63 | 7.050 | 4.250 | 400 |
185 | 2.5 | 1.7 | 0.5 | 3.0 | 67 | 9.320 | 4.820 | 400 |
240 | 2.6 | 1.8 | 0.5 | 3.2 | 73 | 10.530 | 5.920 | 300 |
300 | 2.8 | 1.9 | 0.5 | 3.4 | 79 | 12.730 | 6.940 | 300 |
400 | 3.0 | 2.0 | 0.8 | 3.7 | 89 | 16.620 | 9.240 | 200 |
500 | 3.2 | 2.1 | 0.8 | 4.0 | 98 | 20.550 | 11.070 | 200 |
6 ~ 30kV XLPE Cabos de energia isolados
Este produto usa a linha de produção de co-extrusão de três camadas da Finlândia Nextrom (Nokia) para a reticulação química de fabricação.
É adequado para a colocação fixa da linha de tensão média.
O desempenho dos cabos está de acordo com o estipulado do IEC 60502.
Especificação de produtos
Modelo | Nome | |
Cu/XLPE/PVC | AL/XLPE/PVC | Condutor de cobre ou alumínio XLPE isolado e cabo de alimentação embalado de PVC |
Cu/XLPE/PE | AL/XLPE/PE | Condutor de cobre ou alumínio XLPE isolado e cabo de alimentação embalado PE |
Cu/XLPE/STA/PVC | AL/XLPE/STA/PVC | Condutor de cobre ou alumínio XLPE Fita de aço isolada Cabo de potência blindado blindado |
Cu/XLPE/STA/PE | AL/XLPE/STA/PE | Condutor de cobre ou alumínio XLPE Fita de aço isolada Cabo de alimentação embalado de pe |
Cu/XLPE/SWA/PVC | AL/XLPE/SWA/PVC | Condutor de cobre ou alumínio XLPE Fio de aço isolado Cabo de potência blindado blindado |
Cu/XLPE/SWA/PE | AL/XLPE/SWA/PE | Condutor de cobre ou alumínio XLPE Aço isolado FIR RMORED CABO DE POWER PE |
Cu/XLPE/CWL/PE | AL/XLPE/CWL/PE | Condutor de cobre ou alumínio XLPE ISUSOL ISOLADO ABRIMENTO DE CAMADA DE CAMADA SEMPLEMA DE |
Gama de aplicação
Modelo | Gama de aplicação | |
Cu/XLPE/PVC | AL/XLPE/PVC | É adequado para deitar dentro e ao ar livre, deve ser fixado em um suporte em um túnel e pode ser usado através de um tubo de concreto ou colocado em uma vala de cabo e enterrado diretamente em solo solto. O cabo não pode suportar a pressão, mas permite uma certa quantidade de tração da radiação. |
Cu/XLPE/PE | AL/XLPE/PE | |
Cu/XLPE/STA/PVC | AL/XLPE/STA/PVC | Enterrado no chão, o cabo pode suportar alguma pressão, mas não pode suportar uma grande força de tração. |
Cu/XLPE/STA/PE | AL/XLPE/STA/PE | |
Cu/XLPE/SWA/PVC | AL/XLPE/SWA/PVC | |
Cu/XLPE/SWA/PE | AL/XLPE/SWA/PE | |
Cu/XLPE/CWL/PE | AL/XLPE/CWL/PE | É usado para a exigência de resistência à água da camada externa de cabos |
Energy Energy
Engenharia Elétrica
6/6kV, 6/10 (12) kV, XLPE Isolled PVC Cabo de alimentação de popa de PVC isolada, Cu/XLPE/PVC ou Al/XLPE/PVC (Tabela 25)
Conductor Nominal Área | Espessura de isolamento | Espessura da bainha externa | Aprox. Geral Diâmetro | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||
mm² | mm | mm | mm | kg/km | m | |
16 | 3.4 | 1.8 | 20 | 450 | 350 | 500 |
25 | 3.4 | 1.8 | 21 | 560 | 400 | 500 |
35 | 3.4 | 1.8 | 22 | 680 | 460 | 500 |
50 | 3.4 | 1.8 | 24 | 810 | 520 | 500 |
70 | 3.4 | 1.8 | 25 | 1.050 | 620 | 500 |
95 | 3.4 | 1.8 | 27 | 1.320 | 730 | 500 |
120 | 3.4 | 1.8 | 28 | 1.580 | 840 | 500 |
150 | 3.4 | 1.9 | 30 | 1.880 | 960 | 500 |
185 | 3.4 | 1.9 | 32 | 2.250 | 1.100 | 500 |
240 | 3.4 | 2.0 | 34 | 2.870 | 1.350 | 500 |
300 | 3.4 | 2.1 | 37 | 3.490 | 1.580 | 500 |
400 | 3.4 | 2.2 | 40 | 4.350 | 1.920 | 500 |
500 | 3.4 | 2.3 | 44 | 5.440 | 2.320 | 500 |
630 | 3.4 | 2.4 | 48 | 6.860 | 2.830 | 500 |
800 | 3.4 | 2.5 | 52 | 8.600 | 3.430 | 400 |
1.000 | 3.4 | 2.6 | 56 | 10.630 | 4.150 | 300 |
Três núcleos, Cu/XLPE/PVC ou Al/XLPE/PVC (Tabela 26)
Conductor Nominal Área | Espessura de isolamento | Espessura da bainha externa | Aprox. Geral Diâmetro | Peso aproxável | Comprimento padrão por Tambor | |
Cobre | Alumínio | |||||
mm² | mm | mm | mm | kg/km | m | |
16 | 3.4 | 2.1 | 39 | 1.410 | 1.110 | 500 |
25 | 3.4 | 2.2 | 42 | 1.800 | 1.320 | 500 |
35 | 3.4 | 2.3 | 45 | 2.170 | 1.500 | 500 |
50 | 3.4 | 2.4 | 47 | 2.630 | 1.730 | 500 |
70 | 3.4 | 2.5 | 51 | 3.400 | 2.110 | 500 |
95 | 3.4 | 2.6 | 55 | 4.310 | 2.510 | 500 |
120 | 3.4 | 2.7 | 58 | 5.150 | 2.860 | 500 |
150 | 3.4 | 2.9 | 62 | 6.100 | 3.300 | 500 |
185 | 3.4 | 3.0 | 66 | 7.310 | 3.810 | 500 |
240 | 3.4 | 3.1 | 71 | 9.290 | 4.680 | 400 |
300 | 3.4 | 3.3 | 76 | 11.240 | 5.450 | 300 |
400 | 3.4 | 3.5 | 83 | 14.040 | 6.660 | 250 |
500 | 3.4 | 3.7 | 91 | 17.530 | 8.050 | 200 |
6/6kV, 6/10 (12) kV, XLPE FIO ISULADO TOME
CULO, Cu/XLPE/AWA/PVC ou AL/XLPE/AWA/PVC (Tabela 27)
Conductor Nominal Área | Espessura de isolamento | Abordagem aprox Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
16 | 3.4 | 1.2 | 1.6 | 1.8 | 26 | 770 | 670 | 500 |
25 | 3.4 | 1.2 | 1.6 | 1.8 | 27 | 910 | 750 | 500 |
35 | 3.4 | 1.2 | 1.6 | 1.8 | 28 | 1.040 | 820 | 500 |
50 | 3.4 | 1.2 | 1.6 | 1.8 | 29 | 1.190 | 900 | 500 |
70 | 3.4 | 1.2 | 1.6 | 1.9 | 31 | 1.470 | 1.040 | 500 |
95 | 3.4 | 1.2 | 1.6 | 2.0 | 33 | 1.780 | 1.190 | 500 |
120 | 3.4 | 1.2 | 2.0 | 2.0 | 35 | 2.150 | 1.410 | 500 |
150 | 3.4 | 1.2 | 2.0 | 2.1 | 37 | 2.480 | 1.560 | 500 |
185 | 3.4 | 1.2 | 2.0 | 2.1 | 39 | 2.890 | 1.730 | 500 |
240 | 3.4 | 1.2 | 2.0 | 2.2 | 41 | 3.570 | 2.050 | 500 |
300 | 3.4 | 1.2 | 2.0 | 2.3 | 44 | 4.230 | 2.330 | 500 |
400 | 3.4 | 1.3 | 2.5 | 2.4 | 48 | 5.320 | 2.890 | 500 |
500 | 3.4 | 1.3 | 2.5 | 2.5 | 52 | 6.500 | 3.380 | 500 |
630 | 3.4 | 1.4 | 2.5 | 2.6 | 56 | 8.020 | 3.990 | 400 |
Três núcleos, Cu/XLPE/SWA/PVC ou AL/XLPE/SWA/PVC (Tabela 28)
Conductor Nominal Área | Espessura de isolamento | Aprox. Cobertura interna Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
16 | 3.4 | 1.3 | 2.5 | 2.4 | 47 | 3.700 | 2.700 | 500 |
25 | 3.4 | 1.3 | 2.5 | 2.5 | 50 | 3.900 | 3.430 | 500 |
35 | 3.4 | 1.3 | 2.5 | 2.6 | 53 | 4.430 | 3.770 | 500 |
50 | 3.4 | 1.4 | 2.5 | 2.7 | 56 | 5.080 | 4.190 | 500 |
70 | 3.4 | 1.5 | 2.5 | 2.8 | 60 | 6.050 | 4.750 | 500 |
95 | 3.4 | 1.5 | 2.5 | 2.9 | 64 | 7.180 | 5.380 | 500 |
120 | 3.4 | 1.6 | 2.5 | 3.0 | 67 | 8.230 | 5.960 | 400 |
150 | 3.4 | 1.7 | 3.15 | 3.2 | 72 | 10.100 | 6.580 | 300 |
185 | 3.4 | 1.7 | 3.15 | 3.3 | 76 | 11.610 | 8.110 | 300 |
240 | 3.4 | 1.8 | 3.15 | 3.5 | 82 | 14.110 | 9.510 | 250 |
300 | 3.4 | 1.9 | 3.15 | 3.7 | 87 | 16.420 | 10.630 | 200 |
400 | 3.4 | 2.0 | 4.0 | 4.0 | 96 | 21.700 | 12.880 | 200 |
500 | 3.4 | 2.2 | 4.0 | 4.2 | 104 | 25.280 | 15.800 | 200 |
6/6kV, 6/10 (12) kV, fita isolada XLPE Cabo de alimentação embalado de PVC blindado
CULO, Cu/XLPE/ATA/PVC ou AL/XLPE/ATA/PVC (Tabela 29)
Conductor Nominal Área | Espessura de isolamento | Abordagem aprox Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Comprimento padrão por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
16 | 3.4 | 1.2 | 0.5 | 1.8 | 25 | 680 | 580 | 500 |
25 | 3.4 | 1.2 | 0.5 | 1.8 | 26 | 810 | 650 | 500 |
35 | 3.4 | 1.2 | 0.5 | 1.8 | 27 | 940 | 720 | 500 |
50 | 3.4 | 1.2 | 0.5 | 1.8 | 28 | 1.090 | 790 | 500 |
70 | 3.4 | 1.2 | 0.5 | 1.9 | 30 | 1.350 | 920 | 500 |
95 | 3.4 | 1.2 | 0.5 | 1.9 | 32 | 1.650 | 1.060 | 500 |
120 | 3.4 | 1.2 | 0.5 | 2.0 | 33 | 1.940 | 1.190 | 500 |
150 | 3.4 | 1.2 | 0.5 | 2.0 | 35 | 2.240 | 1.320 | 500 |
185 | 3.4 | 1.2 | 0.5 | 2.1 | 37 | 2.650 | 1.500 | 500 |
240 | 3.4 | 1.2 | 0.5 | 2.1 | 39 | 3.290 | 1.770 | 500 |
300 | 3.4 | 1.2 | 0.5 | 2.2 | 41 | 3.940 | 2.030 | 500 |
400 | 3.4 | 1.3 | 0.5 | 2.3 | 45 | 4.860 | 2.430 | 500 |
500 | 3.4 | 1.3 | 0.5 | 2.4 | 49 | 5.990 | 2.880 | 500 |
630 | 3.4 | 1.4 | 0.5 | 2.5 | 52 | 7.480 | 3.450 | 500 |
Três núcleos, Cu/XLPE/STA/PVC ou AL/XLPE/STA/PVC (Tabela 30)
Conductor Nominal Área | Espessura de isolamento | Abordagem aprox Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Comprimento padrão por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
16 | 3.4 | 1.3 | 0.2 | 2.3 | 44 | 2.220 | 1.900 | 500 |
25 | 3.4 | 1.3 | 0.5 | 2.4 | 47 | 2.660 | 2.180 | 500 |
35 | 3.4 | 1.3 | 0.5 | 2.5 | 50 | 3.110 | 2.440 | 500 |
50 | 3.4 | 1.4 | 0.5 | 2.6 | 53 | 3.650 | 2.750 | 500 |
70 | 3.4 | 1.5 | 0.5 | 2.7 | 56 | 4.510 | 3.220 | 500 |
95 | 3.4 | 1.5 | 0.5 | 2.8 | 60 | 5.510 | 3.710 | 500 |
120 | 3.4 | 1.6 | 0.5 | 2.9 | 64 | 6.450 | 4.180 | 500 |
150 | 3.4 | 1.7 | 0.5 | 3.1 | 68 | 7.500 | 4.700 | 400 |
185 | 3.4 | 1.7 | 0.5 | 3.2 | 71 | 8.830 | 5.330 | 400 |
240 | 3.4 | 1.8 | 0.5 | 3.3 | 77 | 10.960 | 6.360 | 300 |
300 | 3.4 | 1.9 | 0.5 | 3.5 | 82 | 13.090 | 7.300 | 250 |
400 | 3.4 | 2.0 | 0.8 | 3.8 | 91 | 16.910 | 9.530 | 200 |
500 | 3.4 | 2.2 | 0.8 | 4.0 | 99 | 20.720 | 11.250 | 200 |
8.7/10KV, 8.7/15 (17,5) kV, XLPE ISLOLELION ISMOLED PVC Bainhed Power Cable
CULO, CU/XLPE/PVC ou AL/XLPE/PVC (Tabela 31)
Conductor Nominal Área | Espessura de isolamento | Espessura da bainha externa | Aprox. Geral Diâmetro | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||
mm² | mm | mm | mm | kg/km | m | |
25 | 4.5 | 1.8 | 24 | 640 | 480 | 500 |
35 | 4.5 | 1.8 | 25 | 760 | 540 | 500 |
50 | 4.5 | 1.8 | 26 | 900 | 610 | 500 |
70 | 4.5 | 1.8 | 28 | 1.140 | 710 | 500 |
95 | 4.5 | 1.8 | 29 | 1.420 | 830 | 500 |
120 | 4.5 | 1.9 | 31 | 1.700 | 950 | 500 |
150 | 4.5 | 1.9 | 32 | 1.990 | 1.070 | 500 |
185 | 4.5 | 2.0 | 34 | 2.380 | 1.230 | 500 |
240 | 4.5 | 2.1 | 37 | 3.010 | 1.490 | 500 |
300 | 4.5 | 2.1 | 39 | 3.620 | 1.720 | 500 |
400 | 4.5 | 2.2 | 42 | 4.490 | 2.070 | 500 |
500 | 4.5 | 2.3 | 46 | 5.600 | 2.480 | 500 |
630 | 4.5 | 2.5 | 50 | 7.050 | 3.010 | 500 |
800 | 4.5 | 2.6 | 54 | 8.800 | 3.630 | 400 |
1.000 | 4.5 | 2.7 | 58 | 10.850 | 4.370 | 300 |
Três núcleos, Cu/XLPE/PVC ou Al/XLPE/PVC (Tabela 32)
Conductor Nominal Área | Espessura de isolamento | Espessura da bainha externa | Aprox. Geral Diâmetro | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||
mm² | mm | mm | mm | kg/km | m | |
25 | 4.5 | 2.4 | 47 | 2.100 | 1.620 | 500 |
35 | 4.5 | 2.5 | 50 | 2.510 | 1.840 | 500 |
50 | 4.5 | 2.6 | 52 | 2.980 | 2.080 | 500 |
70 | 4.5 | 2.7 | 56 | 3.760 | 2.470 | 500 |
95 | 4.5 | 2.8 | 60 | 4.700 | 2.900 | 500 |
120 | 4.5 | 2.9 | 63 | 5.590 | 3.320 | 500 |
150 | 4.5 | 3.0 | 67 | 6.560 | 3.760 | 500 |
185 | 4.5 | 3.1 | 71 | 7.800 | 4.300 | 400 |
240 | 4.5 | 3.3 | 76 | 9.820 | 5.220 | 300 |
300 | 4.5 | 3.5 | 81 | 11.800 | 6.010 | 300 |
400 | 4.5 | 3.7 | 88 | 14.620 | 7.250 | 250 |
500 | 4.5 | 3.9 | 96 | 18.150 | 8.680 | 200 |
8 .7/10kV, 8.7/15 (17,5) kV, arame isolado XLPE Cabo de potência blindado blindado
CULO, Cu/XLPE/AWA/PVC Oral/XLPE/AWA/PVC (Tabela 33)
Conductor Nominal Área | Espessura de isolamento | Aprox. Cobertura interna Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
25 | 4.5 | 1.2 | 1.6 | 1.8 | 29 | 1.020 | 860 | 500 |
35 | 4.5 | 1.2 | 1.6 | 1.9 | 30 | 1.170 | 950 | 500 |
50 | 4.5 | 1.2 | 1.6 | 1.9 | 32 | 1.340 | 1.040 | 500 |
70 | 4.5 | 1.2 | 1.6 | 2.0 | 34 | 1.640 | 1.190 | 500 |
95 | 4.5 | 1.2 | 2.0 | 2.1 | 36 | 2.020 | 1.430 | 500 |
120 | 4.5 | 1.2 | 2.0 | 2.1 | 38 | 2.310 | 1.570 | 500 |
150 | 4.5 | 1.2 | 2.0 | 2.2 | 39 | 2.660 | 1.740 | 500 |
185 | 4.5 | 1.2 | 2.0 | 2.2 | 41 | 3.070 | 1.920 | 500 |
240 | 4.5 | 1.2 | 2.0 | 2.3 | 44 | 3.750 | 2.240 | 500 |
300 | 4.5 | 1.3 | 2.5 | 2.4 | 47 | 4.590 | 2.690 | 500 |
400 | 4.5 | 1.3 | 2.5 | 2.5 | 50 | 5.550 | 3.120 | 500 |
500 | 4.5 | 1.4 | 2.5 | 2.6 | 51 | 6.750 | 3.640 | 500 |
630 | 4.5 | 1.4 | 2.5 | 2.7 | 58 | 8.280 | 4.240 | 400 |
Três núcleos, Cu/XLPE/SWA/PVC ou AL/XLPE/SWA/PVC (Tabela 34)
Conductor Nominal Área | Espessura de isolamento | Abordagem aprox Grossura | Armadura Arame Tamanho | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Comprimento padrão por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
25 | 4.5 | 1.4 | 2.5 | 2.7 | 55 | 4.560 | 4.080 | 500 |
35 | 4.5 | 1.4 | 2.5 | 2.8 | 58 | 5.080 | 4.410 | 500 |
50 | 4.5 | 1.5 | 2.5 | 2.9 | 61 | 5.740 | 4.840 | 500 |
70 | 4.5 | 1.6 | 2.5 | 3.0 | 65 | 6.770 | 5.480 | 500 |
95 | 4.5 | 1.6 | 2.5 | 3.1 | 69 | 7.890 | 6.100 | 400 |
120 | 4.5 | 1.7 | 3.15 | 3.2 | 74 | 10.900 | 6.700 | 400 |
150 | 4.5 | 1.8 | 3.15 | 3.4 | 77 | 11.030 | 8.220 | 300 |
185 | 4.5 | 1.8 | 3.15 | 3.5 | 81 | 12.490 | 8.980 | 250 |
240 | 4.5 | 1.9 | 4.0 | 3.7 | 89 | 17.500 | 10.440 | 250 |
300 | 4.5 | 2.0 | 4.0 | 3.9 | 94 | 20.100 | 12.130 | 200 |
400 | 4.5 | 2.1 | 4.0 | 4.1 | 101 | 23.600 | 13.970 | 200 |
8.7/10kV, 8.7/15 (17,5) KV, fita isolada XLPE Cabo de alimentação bainha blindada de PVC
CULO, Cu/XLPE/ATA/PVC ou AL/XLPE/ATA/PVC (Tabela 35)
Conductor Nominal Área | Espessura de isolamento | Abordagem aprox Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Diâmetro geral de aprox | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
25 | 4.5 | 1.2 | 0.5 | 1.8 | 28 | 910 | 760 | 500 |
35 | 4.5 | 1.2 | 0.5 | 1.8 | 29 | 1.050 | 830 | 500 |
50 | 4.5 | 1.2 | 0.5 | 1.9 | 30 | 1.210 | 920 | 500 |
70 | 4.5 | 1.2 | 0.5 | 1.9 | 32 | 1.470 | 1.050 | 500 |
95 | 4.5 | 1.2 | 0.5 | 2.0 | 34 | 1.790 | 1.200 | 500 |
120 | 4.5 | 1.2 | 0.5 | 2.0 | 35 | 2.070 | 1.320 | 500 |
150 | 4.5 | 1.2 | 0.5 | 2.1 | 37 | 2.400 | 1.470 | 500 |
185 | 4.5 | 1.2 | 0.5 | 2.1 | 39 | 2.800 | 1.640 | 500 |
240 | 4.5 | 1.2 | 0.5 | 2.2 | 41 | 3.460 | 1.940 | 500 |
300 | 4.5 | 1.3 | 0.5 | 2.3 | 44 | 4.160 | 2.230 | 500 |
400 | 4.5 | 1.3 | 0.5 | 2.4 | 47 | 5.050 | 2.620 | 500 |
500 | 4.5 | 1.4 | 0.5 | 2.5 | 51 | 6.220 | 3.100 | 500 |
630 | 4.5 | 1.4 | 0.5 | 2.6 | 55 | 7.710 | 3.670 | 500 |
Três núcleos, Cu/XLPE/STA/PVC ou AL/XLPE/STA/PVC (Tabela 36)
Conductor Nominal Área | Espessura de isolamento | Aprox. Cobertura interna Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
25 | 4.5 | 1.4 | 0.5 | 2.6 | 52 | 3.120 | 2.640 | 500 |
35 | 4.5 | 1.4 | 0.5 | 2.6 | 55 | 3.570 | 2.900 | 500 |
50 | 4.5 | 1.5 | 0.5 | 2.7 | 58 | 4.120 | 3.220 | 500 |
70 | 4.5 | 1.6 | 0.5 | 2.9 | 62 | 5.050 | 3.750 | 500 |
95 | 4.5 | 1.6 | 0.5 | 3.0 | 66 | 6.070 | 4.270 | 500 |
120 | 4.5 | 1.7 | 0.5 | 3.1 | 69 | 7.040 | 4.770 | 500 |
150 | 4.5 | 1.8 | 0.5 | 3.2 | 73 | 8.120 | 5.310 | 400 |
185 | 4.5 | 1.8 | 0.5 | 3.3 | 77 | 9.440 | 5.940 | 300 |
240 | 4.5 | 1.9 | 0.5 | 3.5 | 83 | 11.660 | 7.050 | 300 |
300 | 4.5 | 2.0 | 0.8 | 3.7 | 89 | 14.600 | 8.810 | 250 |
400 | 4.5 | 2.1 | 0.8 | 4.0 | 96 | 17.760 | 10.370 | 200 |
500 | 4.5 | 2.3 | 0.8 | 4.2 | 105 | 21.620 | 12.150 | 200 |
12/20 (24) KV, XLPE ISLPE ISMULOD PVC CABE
CULO, Cu/XLPE/PVC ou Al/XLPE/PVC (Tabela 37)
Conductor Nominal Área | Espessura de isolamento | Espessura da bainha externa | Aprox. Geral Diâmetro | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||
mm² | mm | mm | mm | kg/km | m | |
35 | 5.5 | 1.8 | 27 | 840 | 620 | 500 |
50 | 5.5 | 1.8 | 28 | 990 | 690 | 500 |
70 | 5.5 | 1.9 | 30 | 1.230 | 800 | 500 |
95 | 5.5 | 1.9 | 31 | 1.530 | 940 | 500 |
120 | 5.5 | 2.0 | 33 | 1.810 | 1.060 | 500 |
150 | 5.5 | 2.0 | 35 | 2.110 | 1.190 | 500 |
185 | 5.5 | 2.1 | 36 | 2.510 | 1.360 | 500 |
240 | 5.5 | 2.1 | 39 | 3.130 | 1.610 | 500 |
300 | 5.5 | 2.2 | 41 | 3.760 | 1.860 | 500 |
400 | 5.5 | 2.3 | 44 | 4.650 | 2.220 | 500 |
500 | 5.5 | 2.4 | 48 | 5.760 | 2.650 | 500 |
630 | 5.5 | 2.5 | 52 | 7.210 | 3.180 | 500 |
800 | 5.5 | 2.6 | 56 | 8.980 | 3.800 | 400 |
1.000 | 5.5 | 2.8 | 61 | 11.060 | 4.580 | 300 |
Três núcleos, Cu/XLPE/PVC ou Al/XLPE/PVC
(Tabela 38)
Conductor Nominal Área | Espessura de isolamento | Espessura da bainha externa | Aprox. Geral Diâmetro | Aprox. Peso do cabo | Comprimento padrão por Tambor | |
Cobre | Alumínio | |||||
mm² | mm | mm | mm | kg/km | m | |
35 | 5.5 | 2.6 | 54 | 2.850 | 2.080 | 500 |
50 | 5.5 | 2.7 | 57 | 3.340 | 2.450 | 500 |
70 | 5.5 | 2.9 | 61 | 4.150 | 2.850 | 500 |
95 | 5.5 | 3.0 | 65 | 5.110 | 3.310 | 500 |
120 | 5.5 | 3.1 | 68 | 5.990 | 3.730 | 500 |
150 | 5.5 | 3.2 | 72 | 6.980 | 4.180 | 500 |
185 | 5.5 | 3.3 | 75 | 8.240 | 4.740 | 400 |
240 | 5.5 | 3.5 | 81 | 10.310 | 5.700 | 300 |
300 | 5.5 | 3.6 | 86 | 12.350 | 6.570 | 300 |
400 | 5.5 | 3.8 | 93 | 15.220 | 7.830 | 200 |
500 | 5.5 | 4.1 | 101 | 18.800 | 9.320 | 200 |
12/20 (24) KV, XLPE ISULADO FIE ISULADO blindado Cabo de alimentação embalado PVC
CULO, Cu/XLPE/AWA/PVC Oral/XLPE/AWA/PVC (Tabela 39)
Conductor Nominal Área | Espessura de isolamento | Abordagem aprox Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
35 | 5.5 | 1.2 | 1.6 | 1.9 | 32 | 1.290 | 1.070 | 500 |
50 | 5.5 | 1.2 | 2.0 | 2.0 | 35 | 1.550 | 1.250 | 500 |
70 | 5.5 | 1.2 | 2.0 | 2.1 | 37 | 1.840 | 1.420 | 500 |
95 | 5.5 | 1.2 | 2.0 | 2.1 | 38 | 2.160 | 1.570 | 500 |
120 | 5.5 | 1.2 | 2.0 | 2.2 | 40 | 2.470 | 1.730 | 500 |
150 | 5.5 | 1.2 | 2.0 | 2.2 | 41 | 2.810 | 1.890 | 500 |
185 | 5.5 | 1.2 | 2.0 | 2.3 | 43 | 3.240 | 2.090 | 500 |
240 | 5.5 | 1.3 | 2.5 | 2.4 | 47 | 4.100 | 2.580 | 500 |
300 | 5.5 | 1.3 | 2.5 | 2.5 | 49 | 4.800 | 2.890 | 500 |
400 | 5.5 | 1.4 | 2.5 | 2.6 | 53 | 5.780 | 3.350 | 500 |
500 | 5.5 | 1.4 | 2.5 | 2.7 | 57 | 6.970 | 3.850 | 500 |
630 | 5.5 | 1.5 | 2.5 | 2.8 | 60 | 8.540 | 4.500 | 400 |
Três núcleos, Cu/XLPE/SWA/PVCORAL/XLPE/SWA/PVC (Tabela 40)
Conductor Nominal Área | Espessura de isolamento | Abordagem aprox Grossura | Tamanho do fio da armadura | Exterior Bainha Grossura | Aprox. Diâmetro geral | Aprox. Peso do cabo | Padrão Comprimento por Tambor | |
Cobre | Alumínio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
35 | 5.5 | 1.5 | 2.5 | 2.9 | 63 | 5.680 | 5.010 | 500 |
50 | 5.5 | 1.6 | 2.5 | 3.0 | 66 | 6.370 | 5.480 | 500 |
70 | 5.5 | 1.7 | 2.5 | 3.1 | 70 | 7.370 | 6.070 | 400 |
95 | 5.5 | 1.7 | 3.15 | 3.3 | 75 | 9.400 | 7.600 | 300 |
120 | 5.5 | 1.8 | 3.15 | 3.4 | 79 | 10.530 | 8.270 | 300 |
150 | 5.5 | 1.8 | 3.15 | 3.5 | 82 | 11.740 | 8.940 | 300 |
185 | 5.5 | 1.9 | 3.15 | 3.7 | 86 | 13.350 | 9.850 | 250 |
240 | 5.5 | 2.0 | 4.0 | 3.9 | 94 | 18.000 | 11.820 | 200 |
300 | 5.5 | 2.1 | 4.0 | 4.0 | 99 | 20.500 | 13.080 | 200 |
400 | 5.5 | 2.2 | 4.0 | 4.3 | 106 | 23.310 | 15.930 | 200 |
