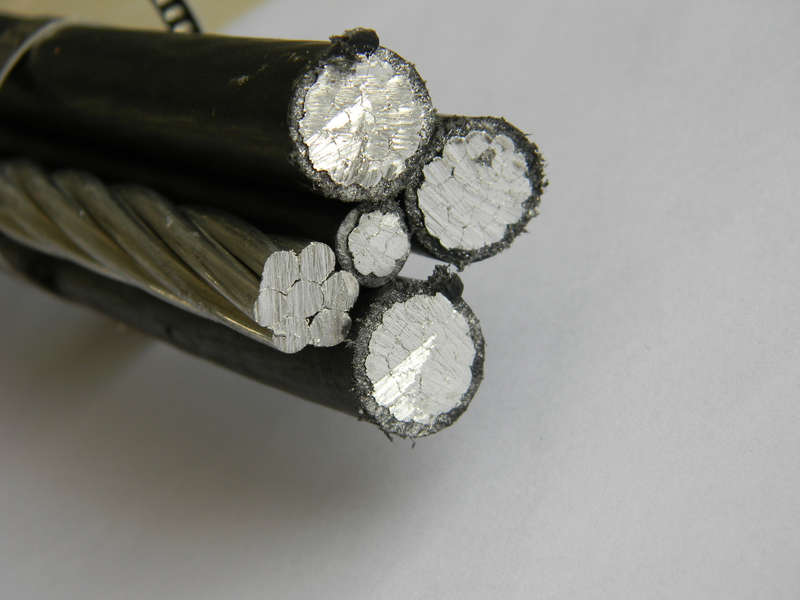

O cabo aéreo agrupado (ABC) de 0,6/1kV da East Energy Electrical Engineering é uma solução de distribuição de energia aérea de alto desempenho, projetada exclusivamente para atender à AS/NZS 3560.1 – a referência em confiabilidade nos climas da Austrália e da Nova Zelândia.
Este cabo combina habilidade de fabricação avançada com materiais premium para oferecer durabilidade excepcional, tornando-o ideal para redes de energia rurais e urbanas que enfrentam condições ambientais adversas, como:
Calor extremo – interior australiano, regiões desérticas
Alta umidade – litoral de Queensland, tropical norte de Queensland
Frio alpino – Ilha Sul da Nova Zelândia, Montanhas Nevadas
Zonas de ventos fortes – áreas propensas a ciclones, exposição costeira
Alta exposição UV – condições de verão na Austrália e Nova Zelândia
| Propriedade chave | das opções de materiais | do componente |
|---|---|---|
| Condutores de fase | Liga de alumínio (AAAC) ou alumínio (AAC) | Alta condutividade, leve, resistente à corrosão |
| Mensageiro neutro | Liga de alumínio (integrada) | Opcional, simplifica a instalação |
| Isolamento | Polietileno reticulado resistente a UV (XLPE) | Excelentes propriedades elétricas, estabilidade térmica |
| Jaqueta externa | Polietileno preto de alta densidade (HDPE) | Máxima proteção mecânica e ambiental |
Recursos de isolamento e jaqueta:
XLPE resistente a UV – evita a degradação causada pela exposição prolongada ao sol
Revestimento HDPE preto – resistência à abrasão, barreira contra umidade, proteção química
Retardante de chama – conforme IEC 60332‑1 (autoextinguível)
Fio mensageiro neutro integrado opcional – simplifica a instalação enquanto atende aos rigorosos requisitos de aterramento
Agrupamento compacto – múltiplos condutores isolados torcidos juntos para eficiência de espaço
Identificação de fases com código de cores – vermelho, branco, azul para trifásico; preto para neutro (de acordo com o padrão AS/NZS)
| Valor | do parâmetro |
|---|---|
| Temperatura operacional contínua | –40°C a +90°C |
| Temperatura máxima de curto-circuito | 250°C (por até 5 segundos) |
| Temperatura mínima de instalação | –5°C (deve ser pré-aquecido abaixo de 0°C) |
| Retardador de chama | IEC 60332‑1 (autoextinguível) |
Este cabo ABC é excelente em ambientes extremos de calor, frio e alta umidade – desde regiões costeiras até áreas alpinas, incluindo:
Instalações costeiras – névoa salina, alta umidade, ventos ciclônicos
Ambientes desérticos – exposição UV, calor diurno extremo
Terreno montanhoso – baixas temperaturas, carga de gelo, ventos fortes
Redes urbanas – instalações aéreas com espaço limitado
Eletrificação agrícola – propriedades remotas, bombas de irrigação, galpões de tosquia
Comunidades do Outback – energia confiável em áreas remotas e isoladas
Locais de mineração – fonte de alimentação suspensa temporária e permanente
Torres de telecomunicações – fonte de alimentação para estações base remotas
Loteamentos residenciais – fornecimento indireto de novos empreendimentos habitacionais
Áreas comerciais – centros comerciais, parques industriais, parques empresariais
Iluminação pública – fonte de alimentação para sistemas de iluminação pública
Conexões de energia renovável – conexões de rede de parques solares e eólicos
Estâncias costeiras – construção resistente ao sal para ambientes marinhos
Aldeias alpinas – desempenho em baixas temperaturas para estações de esqui e comunidades montanhosas
Zonas industriais – alta capacidade de corrente para fornecimento de energia de fábricas e armazéns
| Apresenta | condutor desencapado | de cabo ABC |
|---|---|---|
| Segurança | Totalmente isolado, reduz o risco de choque | Condutores expostos, alto risco de choque |
| Contato com árvore | Sem falha (isolado) | Curto-circuito ou falha à terra |
| Instalação | Implantação pré-agrupada e mais rápida | Fios separados, braços cruzados necessários |
| Espaçamento entre pólos | São possíveis vãos mais longos | Vãos mais curtos devido à flacidez |
| Liberação | Requisitos reduzidos | Maior folga necessária |
| Manutenção | Mínimo (sem poda urgente de árvores) | É necessário podar regularmente as árvores |
| Custo do ciclo de vida | Menor (menos manutenção) | Superior (manutenção contínua) |
| Descrição | do benefício |
|---|---|
| Certificação AS/NZS 3560.1 | Projetado para condições australianas e neozelandesas |
| Instalação 30% mais rápida | Pacote pré-montado |
| 40% menos carga no poste | Design leve |
| Vida útil de mais de 25 anos | XLPE/HDPE resistente à corrosão |
| –40°C a +90°C | Tolerância extrema à temperatura |
| Resistente aos raios ultravioleta | Adequado para alta exposição solar |
| Retardador de chama | Compatível com IEC 60332‑1 |
| Conformidade | com Descrição | Padrão |
|---|---|---|
| AS/NZS 3560.1 | Cabos aéreos agrupados para distribuição aérea | ✅ Conformidade total |
| AS/NZS 3808 | Materiais de isolamento e revestimento | ✅ Conformidade total |
| CEI 60332-1 | Teste de retardamento de chama | ✅ Compatível |
| IEC 60502 | Cabos de potência com isolamento extrudado | ✅ Compatível |
| AS/NZS 1125 | Condutores para linhas aéreas | ✅ Compatível |
| Valor | do parâmetro |
|---|---|
| Tensão nominal (U₀/U) | 0,6/1kV |
| Frequência do sistema | 50Hz |
| Material condutor | AAAC (liga de alumínio) ou AAC (alumínio) |
| Material de isolamento | XLPE (polietileno reticulado) |
| Material da jaqueta externa | HDPE (polietileno de alta densidade) |
| Resistência UV | Sim (XLPE e HDPE estabilizados contra UV) |
| Retardador de chama | CEI 60332-1 |
| Temperatura operacional contínua | –40°C a +90°C |
| Temperatura de curto-circuito | 250°C (máx. 5 segundos) |
| Raio de curvatura mínimo | 8 × diâmetro do cabo (durante a instalação) |
| Tensão máxima de tração | 50 N/mm² de seção transversal do condutor |
| Configuração | Fase Condutores | Neutros | Aplicação Mensageiro |
|---|---|---|---|
| Dúplex | 2 × isolado | 1 × nu ou isolado | Iluminação pública monofásica |
| Tríplice | 3 × isolado | 1 × nu ou isolado | Trifásico, residencial |
| Quádruplo | 3 × isolado + 1 × neutro isolado | Integrado | Trifásico com neutro |
| Núcleo único | 1 × isolado | N / D | Execuções de fase individuais |
Tamanhos de condutores disponíveis:
16 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm², 150 mm², 185 mm², 240 mm²
Configurações personalizadas disponíveis mediante solicitação.
Manuseio de cabos – evite arrastar sobre arestas vivas; use rolos para trações longas
Raio de curvatura mínimo – 8 × diâmetro do cabo (instalação), 6 × diâmetro do cabo (fixo)
Temperatura – não instale abaixo de –5°C sem pré-aquecimento
Grampos de suspensão – use grampos específicos ABC para evitar danos ao isolamento
Grampos sem saída – use becos sem saída pré-formados ou becos sem saída de compressão
Espaçamento entre pólos – típico de 50 a 80 metros (depende do tamanho do condutor e do clima local)
Juntas – use juntas específicas ABC com restauração de isolamento
Terminações – use kits de terminação ABC (internos ou externos)
Aterramento – conecte o mensageiro neutro ao aterramento do pólo em intervalos regulares (conforme AS/NZS 3560.1)
| Aplicação de | comprimento | de tipo de embalagem |
|---|---|---|
| Tambor de madeira | 500m, 1.000m, 1.500m | Padrão para entrega de projetos |
| Carretel de plástico | 100m, 200m | Pequenos projetos, varejo |
| Comprimento personalizado | Conforme necessário | Grandes projetos |
Métodos de envio:
Frete marítimo – padrão para grandes quantidades (contêineres de 20′ ou 40′)
Frete aéreo – pedidos urgentes ou pequenos
Frete terrestre – entrega regional
Documentação incluída:
Lista de embalagem
Fatura comercial
Relatórios de testes (testes de rotina e de tipo)
Certificado de qualidade
Manual de instalação
Código: ABC 0.6/1KV.
Padrões: HD 626 S1: 1996 Part5-Seção D, Amka (SFS 2200).
Construção: Condutores de fase: condutores de alumínio com isolamento XLPE.
Mensageiro neutro: condutores de alumínio.
APLICAÇÃO : Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Dimensões dos condutores de fase
Corte transversal | Conductor Diâmetro | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Definido para a temperatura ambiente de 25 ℃ e a temperatura máxima do condutor de 70 ℃.
Corte transversal | Diâmetro do condutor | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 | |||
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública + Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Linhas LV-ABC com mensageiro neutro isolado
Código: ABC 0.6/1KV.
Padrões: HD 626 S1: 1996 Parte 6-Seção E, Amka (SFS 2200)
Construção: Condutores de alumínio com isolamento XLPE.
APLICAÇÃO: Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Dimensões dos condutores de fase
Corte transversal | Conductor Diâmetro | Espessura de Isolamento | Diameten do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | máx. | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 | ||
* Definido para temperatura ambiente de 30 ℃ e máx. Temperatura do condutor de 90 ℃.
Dimensões de condutores de mensageiros neutros
Corte transversal | Conductor Diâmetro | Espessura de Isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 | ||
* Definido para a temperatura ambiente de 30 ℃ e a temperatura máxima do condutor de 90 ℃.
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública +Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de condutores de iluminação pública (k pode ser igual a 0,1.2. ou 3).
Código: ABC 11KV.
Padrões: Sans 1713.
Construção: Condutores de fase: condutores de alumínio com isolamento XLPE.
Mensageiro neutro : um condutor de aço galvanizado encalhado com isolamento XLPE.
Aplicação: Os condutores de pacote aéreo devem ser adequados para
Operação ao ar livre em áreas tropicais em altitudes de até 2200m acima do mar
nível, umidade de até 90%, temperatura ambiente média de+30 ℃ com
um mínimo de - 1 ℃ e um máximo de +4 ℃ sob luz solar direta, pesado
condições salinas ao longo da costa e níveis isoceraunic de até 180
Tempestade dias por ano.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Características do condutor de fase
1 | Tamanho do condutor | mm² | 70 | 95 | 185 |
2 | Diâmetro sobre o condutor.nominal | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espessura de dielétrico | mm | 3.4 | 3.4 | 3.4 |
Mínimo em um ponto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diâmetro sobre isolamento. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diâmetro sobre tela central semi-condutora . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espessura da fita de cobre. | mm | 0.15 | 1.15 | 2.15 |
7 | Espessura da bainha | mm | 1.8 | 1.8 | 1.8 |
Mínimo em um ponto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamanho da catenária | mm² | 50 | 50 | 70 |
9 | Diâmetro geral de pacote.nominal | mm | 55.7 | 67.8 | 79.2 |
10 | Massa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Suportar características da catenária
1 | Tamanho da catenária | mm² | 50 | 70 |
2 | Número de fios | 7 | 7 | |
3 | Tamanho do fio (diâmetro) | mm | 3.0 | 3.6 |
4 | Força de tração mínima de cada fio | KN | 9.26 | 13.13 |
5 | Alongamento no intervalo. mínimo | % | 3.5 | 4.0 |
6 | Espessura de cobertura protetora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo em um ponto | mm | 0.96 | 1.96 | |
7 | ImpuseWhSandVoag E1.250S | 21kV/5min | 21kV/5min |
