Status de disponibilidade: | |
---|---|
Quantidade: | |

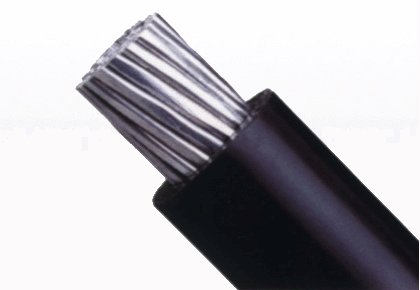

O cabo ABC de alta qualidade de 35kV define um novo benchmark para confiabilidade em aplicações de subestações, combinando desempenho elétrico excepcional com durabilidade robusta. Projetado para suportar 50 correntes de curto-circuito Ka/1s -um recurso crítico de segurança para ambientes de subestação-este cabo apresenta isolamento à prova de intempéries e um design compacto que reduz o espaço de instalação em 30% em comparação com os cabos de subestação tradicionais.
Um escudo de cobre em lata fornece proteção superior EMI (interferência eletromagnética) e RFI (interferência de radiofrequência), garantindo operação estável em ambientes eletricamente barulhentos. Totalmente compatível com os padrões IEC 60502 e IEEE 404, tornou -se a escolha preferida para redes de energia urbana, subestações de energia renovável e redes de distribuição industrial, onde a confiabilidade e a eficiência espacial são fundamentais.
Parâmetro | Valor |
Tensão nominal | 35 kV |
Material do condutor | Cobre enlatado |
Resistência ao isolamento | ≥100 gΩ a 20 ° C |
Corrente de curto-circuito | 50 ka/1s |
Material de bainha | Xlpe |

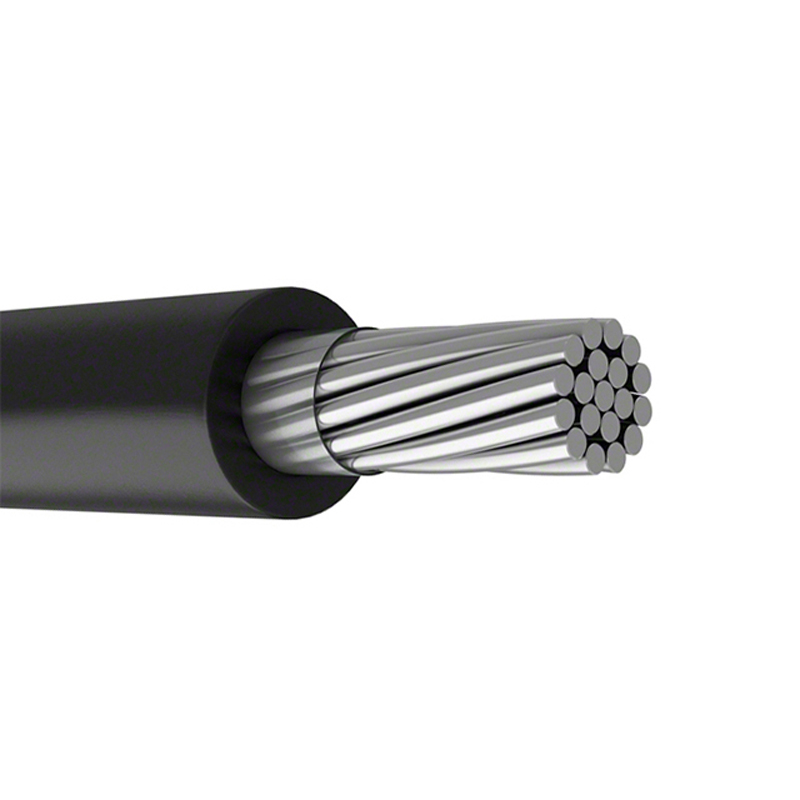

Construção à prova de intempéries
O isolamento do cabo é composto de polietileno reticulado (XLPE), um material conhecido por sua resistência à umidade, radiação UV e exposição química. Combinado com uma bainha externa resistente a UV e uma classificação de proteção de entrada IP68 , essa construção garante que o cabo permaneça operacional por mais de 40 anos em ambientes de subestação externa e subterrânea, incluindo áreas costeiras com alto teor de sal.

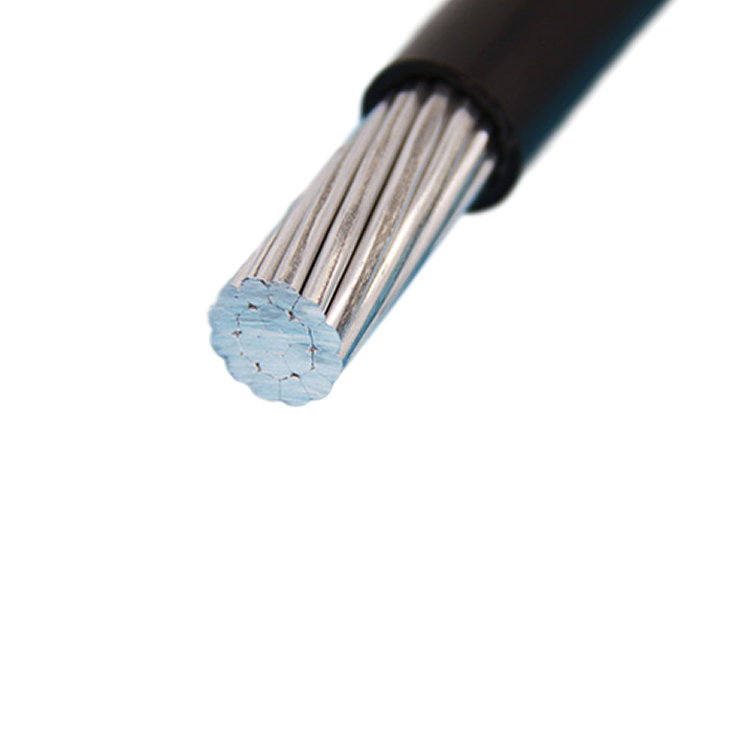

Alta capacidade de curto-circuito
O condutor de cobre estanhado -escolhe por sua excelente condutividade e resistência à corrosão-trabalha em conjunto com uma camada de armadura de liga de alumínio para suportar tensões térmicas e mecânicas extremas durante eventos de curto-circuito. Isso garante que o cabo mantenha a integridade durante as falhas, impedindo falhas catastróficas e reduzindo o tempo de inatividade para reparos.
Design de economia de espaço
Com um diâmetro compacto de ≤60 mm , o cabo simplifica o roteamento em ambientes de subestação congestionados, onde o espaço é limitado. Isso reduz a complexidade e os custos da instalação em 15% , com menos modificações na infraestrutura existente são necessárias para acomodar o cabo. O design flexível também permite um raio de flexão de 10 × diâmetro do cabo , facilitando a instalação em espaços apertados.
Subestações : Usado para conexões internas e externas em subestações de transmissão e distribuição, transformadores de vinculação, disjuntores e barramentos com transmissão confiável de energia de baixa perda.
Energia renovável : integrante aos sistemas de coleta em fazendas solares e parques eólicos, onde a resistência climática do cabo e a alta capacidade de corrente suportam agregação eficiente de energia e conexão da grade.
Industrial : conecta maquinarias pesadas e painéis de distribuição nas instalações de mineração, fabricação e petroquímica, suportando as duras condições operacionais típicas em ambientes industriais.
P: Qual é o raio de flexão?
R: O cabo é projetado com um raio mínimo de flexão de 10 × seu diâmetro externo , que para um cabo de 60 mm de diâmetro se traduz em 600 mm. Essa flexibilidade permite fácil instalação em espaços confinados dentro de subestações e em torno do equipamento existente sem comprometer a integridade estrutural.
P: Requer kits de terminação especiais?
R: Sim, recomendamos o uso de nossas terminações proprietárias de 35kV pré-moldadas para obter o melhor desempenho. Essas terminações testadas na fábrica garantem o isolamento adequado e a continuidade da blindagem, reduzindo o tempo de instalação em 50% em comparação com as alternativas moldadas em campo e minimizando o risco de falhas relacionadas à instalação.
Corte transversal | Conductor Diâmetro | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definido para a temperatura ambiente de 25 ℃ e a temperatura máxima do condutor de 70 ℃.
Dimensões de condutores de mensagens neutras
Corte transversal | Diâmetro do condutor | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública + Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
O cabo ABC de alta qualidade de 35kV define um novo benchmark para confiabilidade em aplicações de subestações, combinando desempenho elétrico excepcional com durabilidade robusta. Projetado para suportar 50 correntes de curto-circuito Ka/1s -um recurso crítico de segurança para ambientes de subestação-este cabo apresenta isolamento à prova de intempéries e um design compacto que reduz o espaço de instalação em 30% em comparação com os cabos de subestação tradicionais.
Um escudo de cobre em lata fornece proteção superior EMI (interferência eletromagnética) e RFI (interferência de radiofrequência), garantindo operação estável em ambientes eletricamente barulhentos. Totalmente compatível com os padrões IEC 60502 e IEEE 404, tornou -se a escolha preferida para redes de energia urbana, subestações de energia renovável e redes de distribuição industrial, onde a confiabilidade e a eficiência espacial são fundamentais.
Parâmetro | Valor |
Tensão nominal | 35 kV |
Material do condutor | Cobre enlatado |
Resistência ao isolamento | ≥100 gΩ a 20 ° C |
Corrente de curto-circuito | 50 ka/1s |
Material de bainha | Xlpe |
Construção à prova de intempéries
O isolamento do cabo é composto de polietileno reticulado (XLPE), um material conhecido por sua resistência à umidade, radiação UV e exposição química. Combinado com uma bainha externa resistente a UV e uma classificação de proteção de entrada IP68 , essa construção garante que o cabo permaneça operacional por mais de 40 anos em ambientes de subestação externa e subterrânea, incluindo áreas costeiras com alto teor de sal.
Alta capacidade de curto-circuito
O condutor de cobre estanhado -escolhe por sua excelente condutividade e resistência à corrosão-trabalha em conjunto com uma camada de armadura de liga de alumínio para suportar tensões térmicas e mecânicas extremas durante eventos de curto-circuito. Isso garante que o cabo mantenha a integridade durante as falhas, impedindo falhas catastróficas e reduzindo o tempo de inatividade para reparos.
Design de economia de espaço
Com um diâmetro compacto de ≤60 mm , o cabo simplifica o roteamento em ambientes de subestação congestionados, onde o espaço é limitado. Isso reduz a complexidade e os custos da instalação em 15% , com menos modificações na infraestrutura existente são necessárias para acomodar o cabo. O design flexível também permite um raio de flexão de 10 × diâmetro do cabo , facilitando a instalação em espaços apertados.
Subestações : Usado para conexões internas e externas em subestações de transmissão e distribuição, transformadores de vinculação, disjuntores e barramentos com transmissão confiável de energia de baixa perda.
Energia renovável : integrante aos sistemas de coleta em fazendas solares e parques eólicos, onde a resistência climática do cabo e a alta capacidade de corrente suportam agregação eficiente de energia e conexão da grade.
Industrial : conecta maquinarias pesadas e painéis de distribuição nas instalações de mineração, fabricação e petroquímica, suportando as duras condições operacionais típicas em ambientes industriais.
P: Qual é o raio de flexão?
R: O cabo é projetado com um raio mínimo de flexão de 10 × seu diâmetro externo , que para um cabo de 60 mm de diâmetro se traduz em 600 mm. Essa flexibilidade permite fácil instalação em espaços confinados dentro de subestações e em torno do equipamento existente sem comprometer a integridade estrutural.
P: Requer kits de terminação especiais?
R: Sim, recomendamos o uso de nossas terminações proprietárias de 35kV pré-moldadas para obter o melhor desempenho. Essas terminações testadas na fábrica garantem o isolamento adequado e a continuidade da blindagem, reduzindo o tempo de instalação em 50% em comparação com as alternativas moldadas em campo e minimizando o risco de falhas relacionadas à instalação.
Corte transversal | Conductor Diâmetro | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definido para a temperatura ambiente de 25 ℃ e a temperatura máxima do condutor de 70 ℃.
Dimensões de condutores de mensagens neutras
Corte transversal | Diâmetro do condutor | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública + Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |

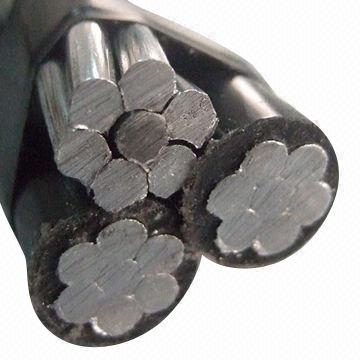

Código: ABC 0.6/1KV.
Padrões: HD 626 S1: 1996 Part5-Seção D, Amka (SFS 2200).
Construção: Condutores de fase: condutores de alumínio com isolamento XLPE.
Mensageiro neutro: condutores de alumínio.
APLICAÇÃO : Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Dimensões dos condutores de fase
Corte transversal | Conductor Diâmetro | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definido para a temperatura ambiente de 25 ℃ e a temperatura máxima do condutor de 70 ℃.
Corte transversal | Diâmetro do condutor | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública + Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |

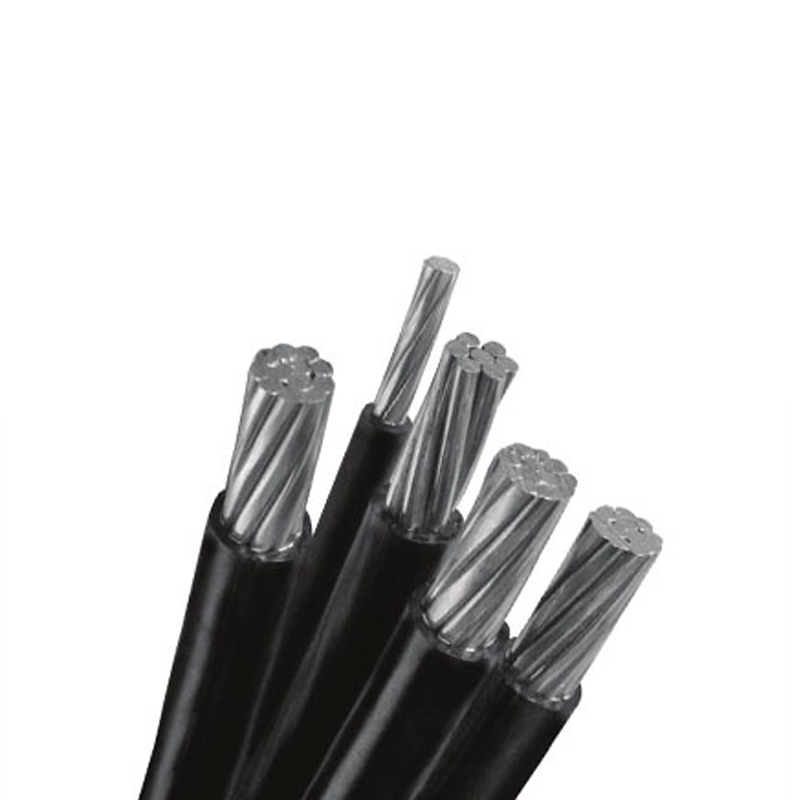

Linhas LV-ABC com mensageiro neutro isolado
Código: ABC 0.6/1KV.
Padrões: HD 626 S1: 1996 Parte 6-Seção E, Amka (SFS 2200)
Construção: Condutores de alumínio com isolamento XLPE.
APLICAÇÃO: Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Dimensões dos condutores de fase
Corte transversal | Conductor Diâmetro | Espessura de Isolamento | Diameten do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | máx. | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definido para temperatura ambiente de 30 ℃ e máx. Temperatura do condutor de 90 ℃.
Dimensões de condutores de mensageiros neutros
Corte transversal | Conductor Diâmetro | Espessura de Isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definido para a temperatura ambiente de 30 ℃ e a temperatura máxima do condutor de 90 ℃.
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública +Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de condutores de iluminação pública (k pode ser igual a 0,1.2. ou 3).

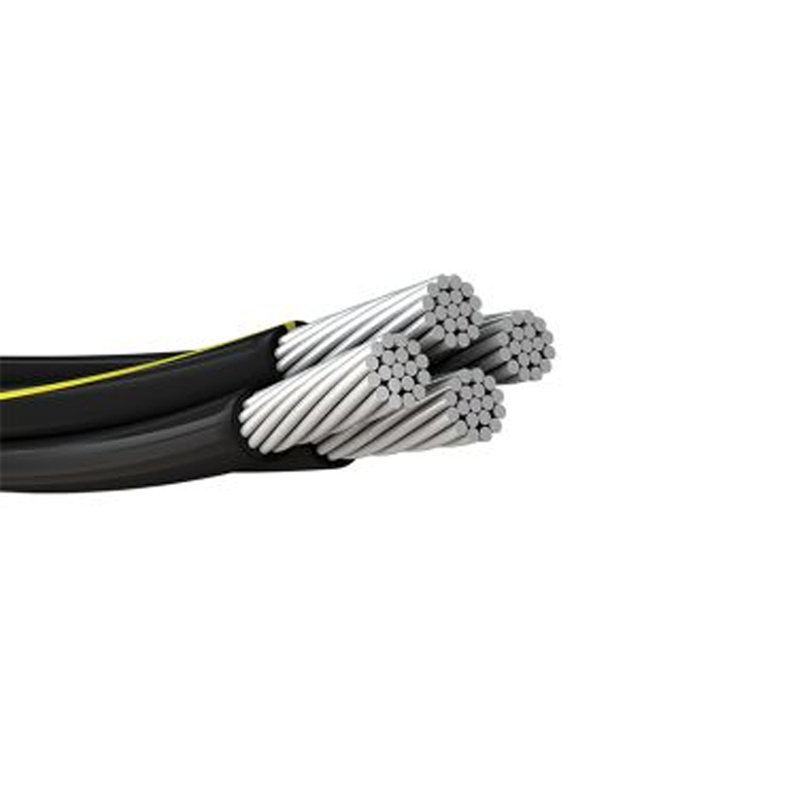

Código: ABC 11KV.
Padrões: Sans 1713.
Construção: Condutores de fase: condutores de alumínio com isolamento XLPE.
Mensageiro neutro : um condutor de aço galvanizado encalhado com isolamento XLPE.
Aplicação: Os condutores de pacote aéreo devem ser adequados para
Operação ao ar livre em áreas tropicais em altitudes de até 2200m acima do mar
nível, umidade de até 90%, temperatura ambiente média de+30 ℃ com
um mínimo de - 1 ℃ e um máximo de +4 ℃ sob luz solar direta, pesado
condições salinas ao longo da costa e níveis isoceraunic de até 180
Tempestade dias por ano.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Características do condutor de fase
1 | Tamanho do condutor | mm² | 70 | 95 | 185 |
2 | Diâmetro sobre o condutor.nominal | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espessura de dielétrico | mm | 3.4 | 3.4 | 3.4 |
Mínimo em um ponto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diâmetro sobre isolamento. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diâmetro sobre tela central semi-condutora . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espessura da fita de cobre. | mm | 0.15 | 1.15 | 2.15 |
7 | Espessura da bainha | mm | 1.8 | 1.8 | 1.8 |
Mínimo em um ponto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamanho da catenária | mm² | 50 | 50 | 70 |
9 | Diâmetro geral de pacote.nominal | mm | 55.7 | 67.8 | 79.2 |
10 | Massa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Suportar características da catenária
1 | Tamanho da catenária | mm² | 50 | 70 |
2 | Número de fios | 7 | 7 | |
3 | Tamanho do fio (diâmetro) | mm | 3.0 | 3.6 |
4 | Força de tração mínima de cada fio | KN | 9.26 | 13.13 |
5 | Alongamento no intervalo. mínimo | % | 3.5 | 4.0 |
6 | Espessura de cobertura protetora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo em um ponto | mm | 0.96 | 1.96 | |
7 | ImpuseWhSandVoag E1.250S | 21kV/5min | 21kV/5min |
Código: ABC 0.6/1KV.
Padrões: HD 626 S1: 1996 Part5-Seção D, Amka (SFS 2200).
Construção: Condutores de fase: condutores de alumínio com isolamento XLPE.
Mensageiro neutro: condutores de alumínio.
APLICAÇÃO : Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Dimensões dos condutores de fase
Corte transversal | Conductor Diâmetro | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definido para a temperatura ambiente de 25 ℃ e a temperatura máxima do condutor de 70 ℃.
Corte transversal | Diâmetro do condutor | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública + Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Linhas LV-ABC com mensageiro neutro isolado
Código: ABC 0.6/1KV.
Padrões: HD 626 S1: 1996 Parte 6-Seção E, Amka (SFS 2200)
Construção: Condutores de alumínio com isolamento XLPE.
APLICAÇÃO: Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Dimensões dos condutores de fase
Corte transversal | Conductor Diâmetro | Espessura de Isolamento | Diameten do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | máx. | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definido para temperatura ambiente de 30 ℃ e máx. Temperatura do condutor de 90 ℃.
Dimensões de condutores de mensageiros neutros
Corte transversal | Conductor Diâmetro | Espessura de Isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definido para a temperatura ambiente de 30 ℃ e a temperatura máxima do condutor de 90 ℃.
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública +Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de condutores de iluminação pública (k pode ser igual a 0,1.2. ou 3).
Código: ABC 11KV.
Padrões: Sans 1713.
Construção: Condutores de fase: condutores de alumínio com isolamento XLPE.
Mensageiro neutro : um condutor de aço galvanizado encalhado com isolamento XLPE.
Aplicação: Os condutores de pacote aéreo devem ser adequados para
Operação ao ar livre em áreas tropicais em altitudes de até 2200m acima do mar
nível, umidade de até 90%, temperatura ambiente média de+30 ℃ com
um mínimo de - 1 ℃ e um máximo de +4 ℃ sob luz solar direta, pesado
condições salinas ao longo da costa e níveis isoceraunic de até 180
Tempestade dias por ano.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Características do condutor de fase
1 | Tamanho do condutor | mm² | 70 | 95 | 185 |
2 | Diâmetro sobre o condutor.nominal | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espessura de dielétrico | mm | 3.4 | 3.4 | 3.4 |
Mínimo em um ponto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diâmetro sobre isolamento. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diâmetro sobre tela central semi-condutora . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espessura da fita de cobre. | mm | 0.15 | 1.15 | 2.15 |
7 | Espessura da bainha | mm | 1.8 | 1.8 | 1.8 |
Mínimo em um ponto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamanho da catenária | mm² | 50 | 50 | 70 |
9 | Diâmetro geral de pacote.nominal | mm | 55.7 | 67.8 | 79.2 |
10 | Massa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Suportar características da catenária
1 | Tamanho da catenária | mm² | 50 | 70 |
2 | Número de fios | 7 | 7 | |
3 | Tamanho do fio (diâmetro) | mm | 3.0 | 3.6 |
4 | Força de tração mínima de cada fio | KN | 9.26 | 13.13 |
5 | Alongamento no intervalo. mínimo | % | 3.5 | 4.0 |
6 | Espessura de cobertura protetora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo em um ponto | mm | 0.96 | 1.96 | |
7 | ImpuseWhSandVoag E1.250S | 21kV/5min | 21kV/5min |
