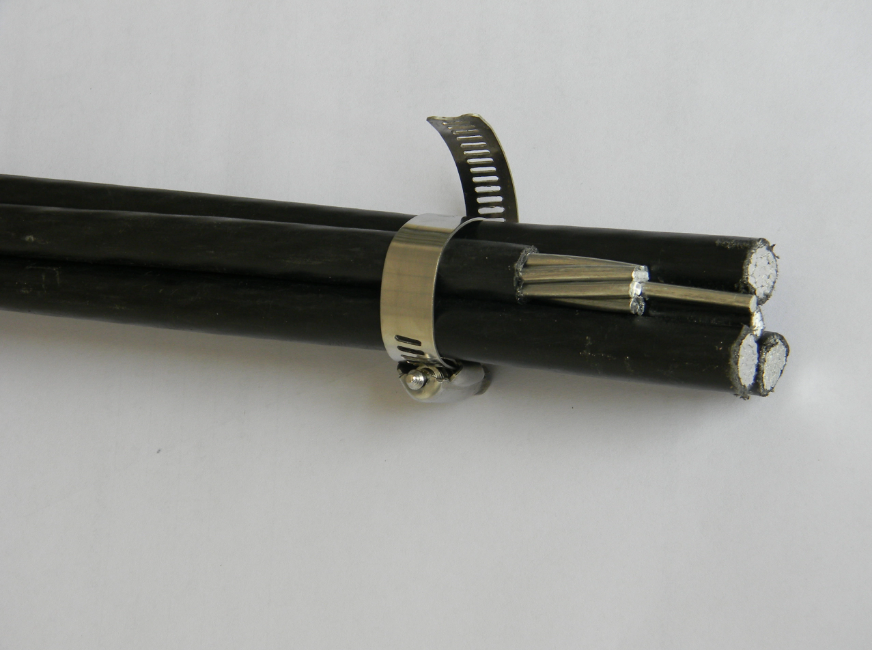

O cabo agrupado aéreo de 0,6/1kV (ABC) é uma solução de distribuição de energia aérea de alto desempenho projetada para atender ao padrão NFC 33-209 , juntamente com padrões de referência globais como BS 7870-5, GB/T 12527 e IEC 60502. Sua força central reside em uma estrutura duplex fabricada com precisão, combinando isolamento XLPE/PE/PVC (otimizado para resistência UV e condições climáticas extremas) com alumínio (Al) condutores de fase (seção transversal de 16–150 mm²) e condutores mensageiros neutros em liga de alumínio (AAAC) . Este projeto oferece resistência mecânica excepcional – suportada por uma carga de ruptura mínima de 1,9 kN (para condutores de 16 mm²) até 20,5 kN (para condutores mensageiros de 70 mm²) – e durabilidade de longo prazo em ambientes severos.
Além das configurações padrão, oferecemos soluções personalizadas de cabos ABC adaptadas às necessidades específicas do projeto, incluindo seções transversais de condutores, materiais de isolamento e comprimentos de bobina (100–1.000 m em tambores de madeira ou embalagens personalizadas). Nossos recursos de OEM também permitem ajustes técnicos e de marca para se alinharem aos requisitos do cliente, tornando o cabo adequado para redes urbanas, eletrificação rural, iluminação pública e redes aéreas industriais.
| Área do condutor (mm²) | Número de fios | máx. Diâmetro do condutor de resistência à DC (Ω/km) | (mm) | min. Breaking Load (KN) | Range geral de diâmetro (mm) |
|---|---|---|---|---|---|
| 16 | 7 | 1.91 | 4.6–5.1 | 1.9 | 7.0–7.8 |
| 25 | 7 | 1.20 | 5.8–6.3 | 3.0 | 8.6–9.4 |
| 35 | 7 | 0.868 | 6.8–7.3 | - | 10.0-10.9 |
| 54.6 (mensageiro) | 7 | 0.63 | 9.2–9.6 | 16.6 | 12.3–13.0 |
| 70 (mensageiro) | 7 | 0.50 | 10.0-10.2 | 20.5 |
0,6/1KV Cabo agrupado aéreo (ABC) ( NFC33-209 padrão)
Modelo No. | Fase No./dia. | Xlpe | Neutro No./dia. | Xlpe | EP No./dia. | Xlpe |
mm | mm | mm | ||||
3*35+54,6AAAC+16 3*70+54,6AAAC+2*16 | 7/2.52 12/2.72 | 1.60 1.80 | 7/3.15 7/3.15 | 1.60 1.60 | 7/1.70 7/1.70 | 1.20 1.20 |
O isolamento XLPE/PE/PVC bloqueia a radiação UV, a umidade e as flutuações de temperatura (-1°C a +40°C), garantindo um desempenho confiável em regiões costeiras (alta salinidade) e tropicais (até 2.200 m de altitude, 90% de umidade).
Os condutores mensageiros neutros AAAC aumentam a resistência à tração e à corrosão, reduzindo os custos de manutenção e prolongando a vida útil do cabo.
A baixa resistência CC (tão baixa quanto 0,50 Ω/km para condutores de 70 mm²) minimiza a perda de energia, enquanto a alta capacidade de transporte de corrente (até 306 A para condutores de 150 mm², a uma temperatura ambiente de 30°C) suporta uma fonte de alimentação estável.
O diâmetro compacto do feixe (por exemplo, 22 mm para configurações 3×16+25 mm²) simplifica a instalação e reduz a resistência ao vento, ideal para áreas urbanas densas.
Projetos versáteis ( linhas LV-ABC autoportantes , LV-ABC com mensageiro neutro nu, MV-ABC com mensageiro neutro isolado) adaptam-se a diversos cenários aéreos.
Condutores leves de alumínio reduzem os custos de transporte e instalação em comparação com alternativas de cobre, sem comprometer o desempenho.
Redes Elétricas Urbanas : Perfeitas para distribuição de energia em cidades, onde as restrições de espaço e a resiliência climática são críticas (por exemplo, iluminação pública, complexos residenciais).
Eletrificação Rural : Navega em terrenos remotos e difíceis para fornecer eletricidade às aldeias, aproveitando a sua resistência à corrosão e resistência mecânica.
Zonas Industriais : Lida com alto estresse mecânico e demandas de cargas pesadas em fábricas, armazéns e parques industriais.
Áreas Tropicais e Costeiras : Suporta alta umidade, névoa salina e trovoadas (até 180 dias de trovoada/ano), atendendo às necessidades de cidades costeiras e regiões tropicais.
O cabo é estritamente para uso aéreo e não pode ser enterrado (mesmo em conduítes) para preservar a integridade do isolamento e o desempenho mecânico.
Nossa equipe fornece assistência técnica no local e orientação de instalação para garantir a conformidade com os padrões do projeto e protocolos de segurança.
Como fabricante sediado na China com anos de experiência em sistemas elétricos, nos especializamos na produção de cabos ABC , pesquisa e desenvolvimento e serviços técnicos. Todos os produtos passam por testes rigorosos para atender ao padrão NFC 33-209 e às certificações globais, garantindo qualidade e conformidade.
Não oferecemos apenas cabos prontos para uso – nossas soluções personalizadas permitem que você selecione o tamanho do condutor, o tipo de isolamento e a embalagem. Nossos recursos de OEM também incluem branding, ajustes técnicos e alinhamento de documentação para atender às necessidades do seu negócio.
Desde pré-venda, fornecendo catálogos e especificações técnicas até suporte pós-venda (assistência no local, orientação de instalação e testes pós-instalação), garantimos uma jornada de projeto tranquila.
Alcance global: Atendemos clientes em todo o mundo, com escritórios na China Continental (cidade de Yixing) e Hong Kong, permitindo comunicação e logística oportunas.
Ele atende ao padrão NFC 33-209 (o principal padrão europeu para cabos ABC) e padrões internacionais como BS 7870-5, GB/T 12527 e IEC 60502. Isso garante compatibilidade com projetos que exigem certificações europeias ou globais.
Sim. Oferecemos comprimentos de bobina personalizados (100–1.000 m) e opções de isolamento (XLPE, PE, PVC) com base nas necessidades ambientais e técnicas do seu projeto. Nossa equipe confirmará a viabilidade e fornecerá um orçamento personalizado.
Absolutamente. O isolamento XLPE/PE e os condutores mensageiros neutros AAAC resistem à névoa salina e à corrosão, tornando o cabo ideal para regiões costeiras com condições salinas intensas.
Sim. Oferecemos assistência técnica no local, orientação de instalação passo a passo e testes pós-instalação para garantir que o cabo seja instalado corretamente e tenha desempenho ideal.
