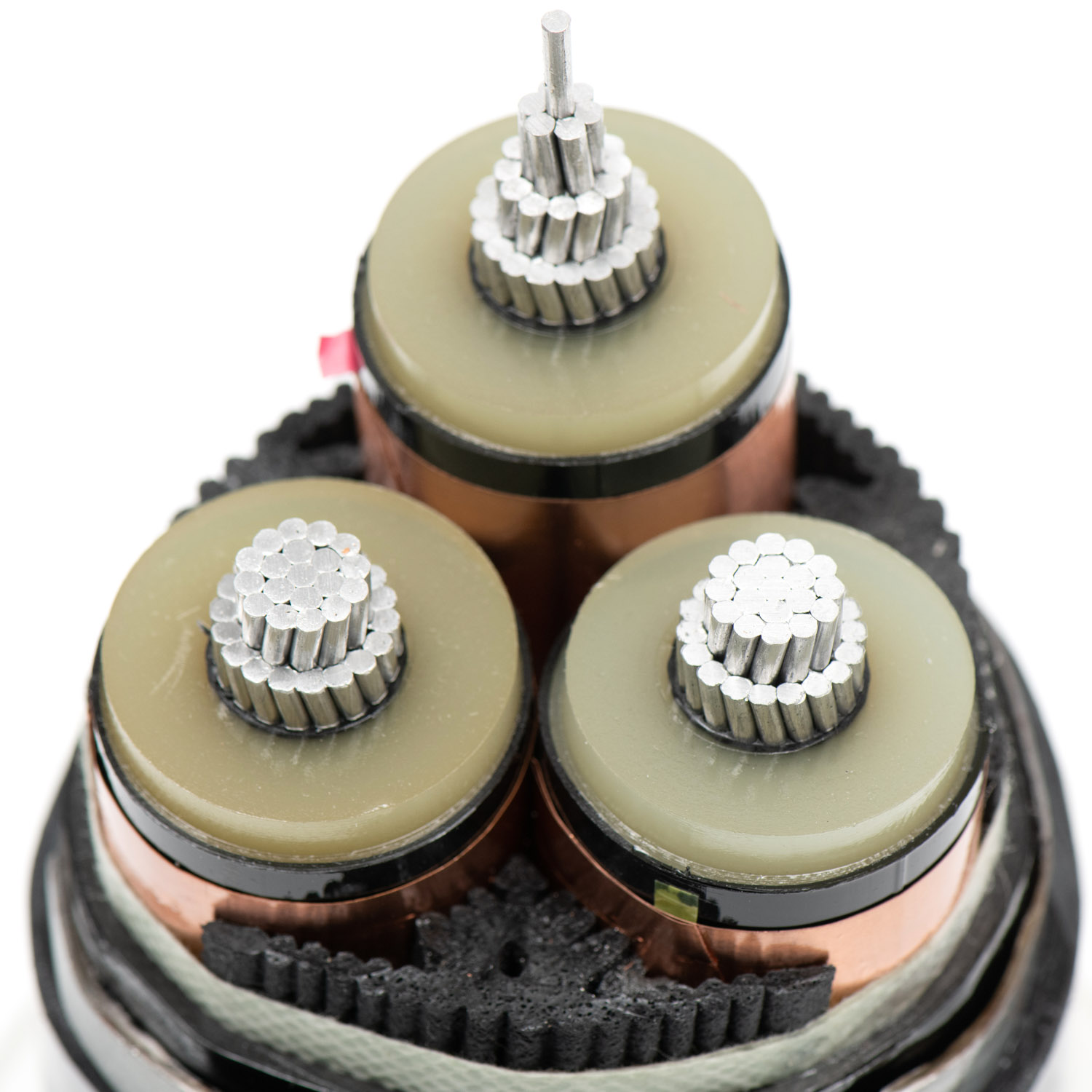

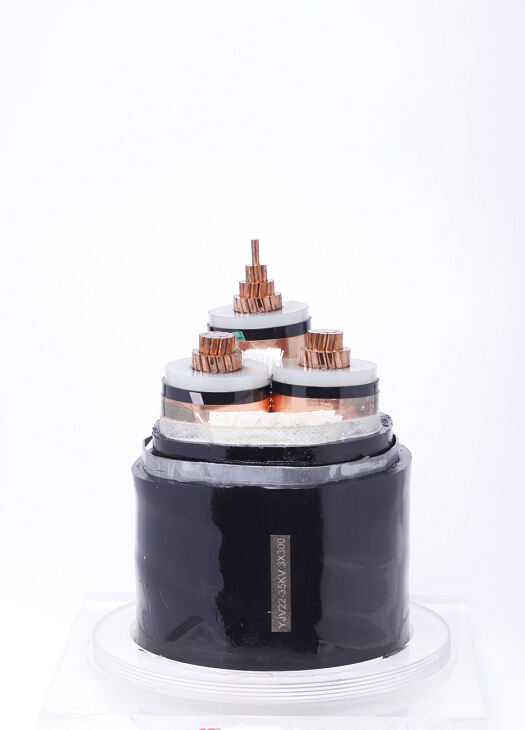

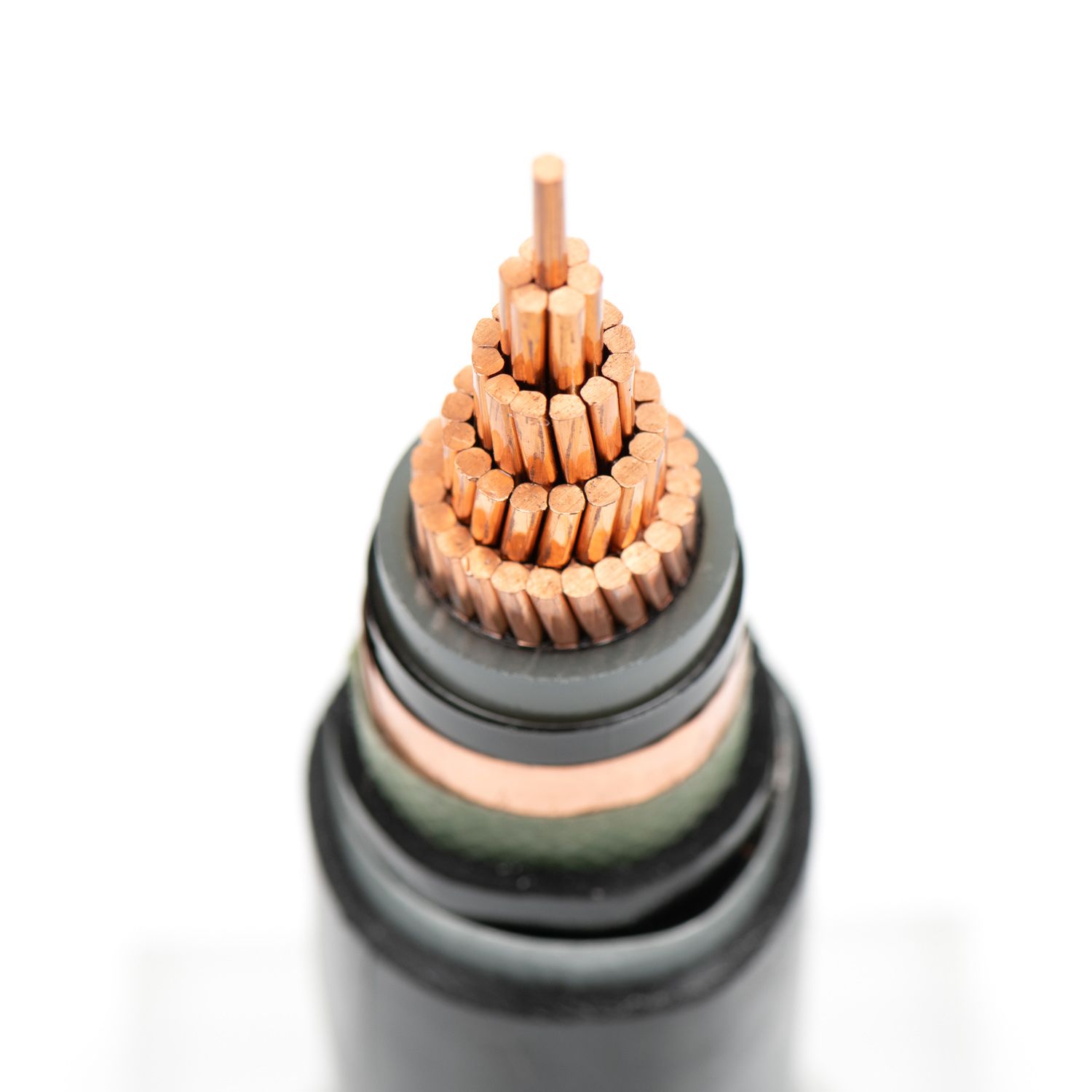

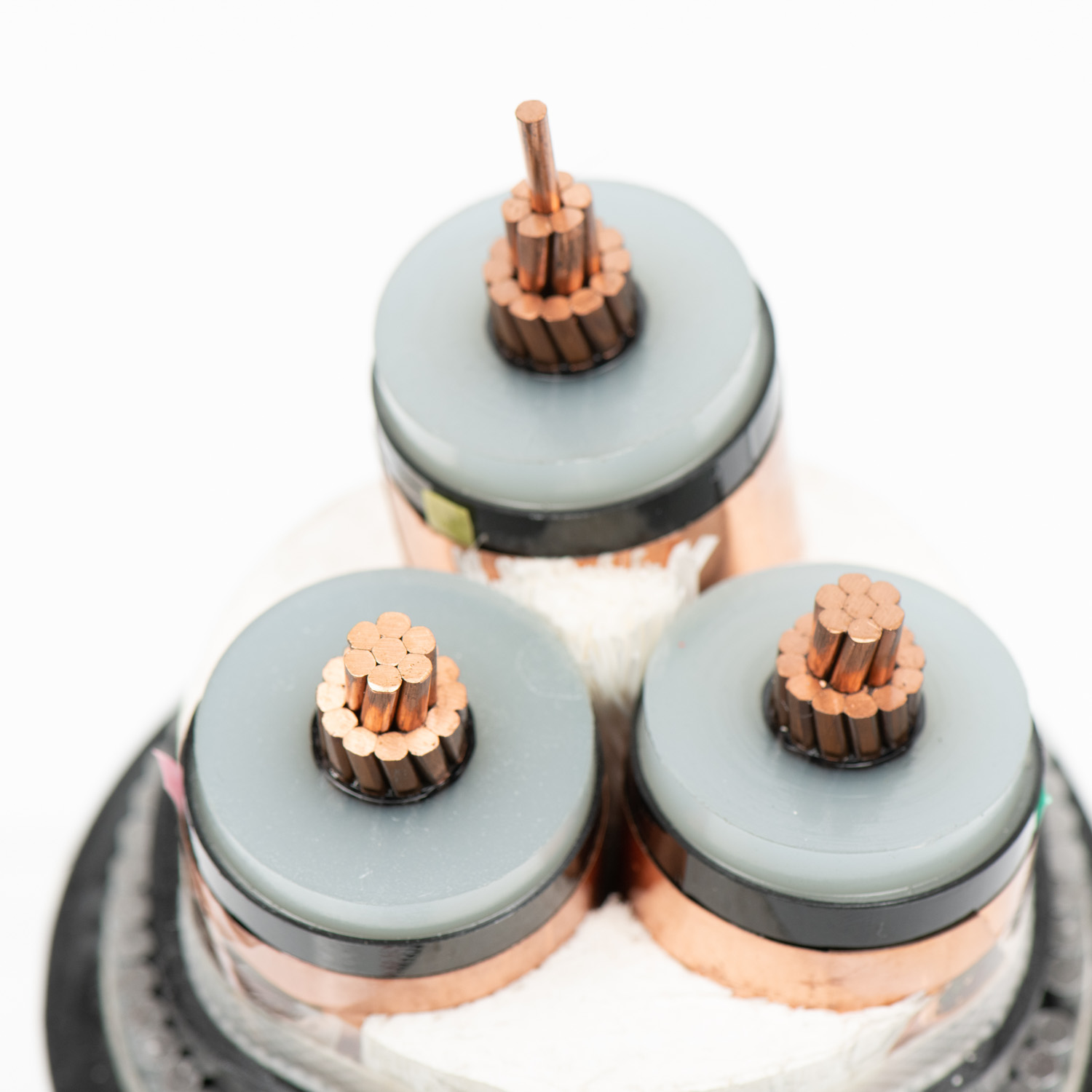

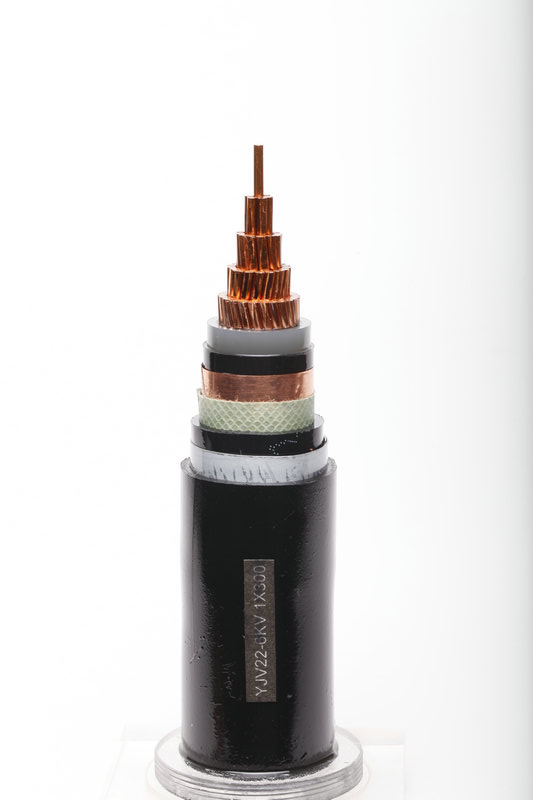

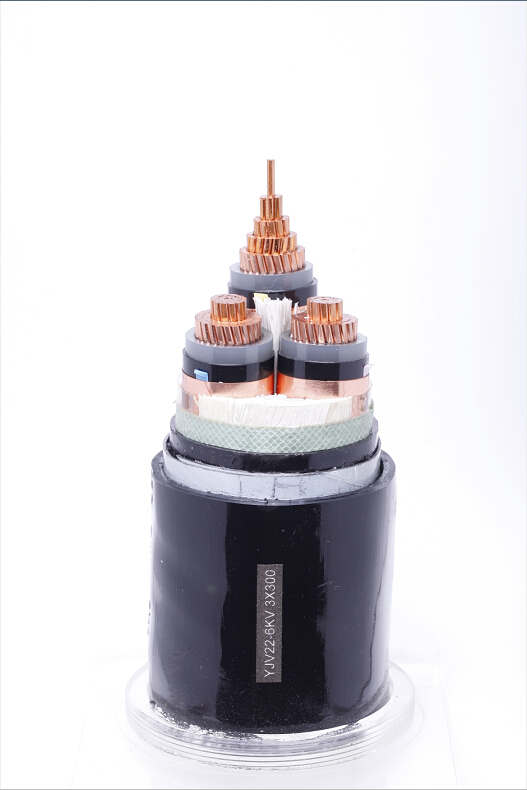

Alta capacidade 3,6/6kV Cabo de energia único com condutor de cobre e isolamento XLPE para aplicações aéreas

Alta capacidade 3,6/6kV Cabo de energia único com condutor de cobre e isolamento XLPE para aplicações aéreas

5 0 Rever

Os cabos de potência de tensão média (MV) são projetados para transmitir com eficiência energia elétrica nos níveis de tensão normalmente variando de 1 kV a 36 kV, servindo como componentes críticos em redes de distribuição de serviços públicos. Esses cabos equilibram durabilidade, segurança e desempenho, garantindo transferência de energia confiável em ambientes exigentes, como instalações subterrâneas, sistemas aéreos e subestações.

Quantidade:
Área transversal:	25-630
Status de disponibilidade:





Inquérito Adicionar a cesta

Modelo:
Yjv yjlv
Código Do Produto:
8544601290

Descrição do produto

Descrição do produto

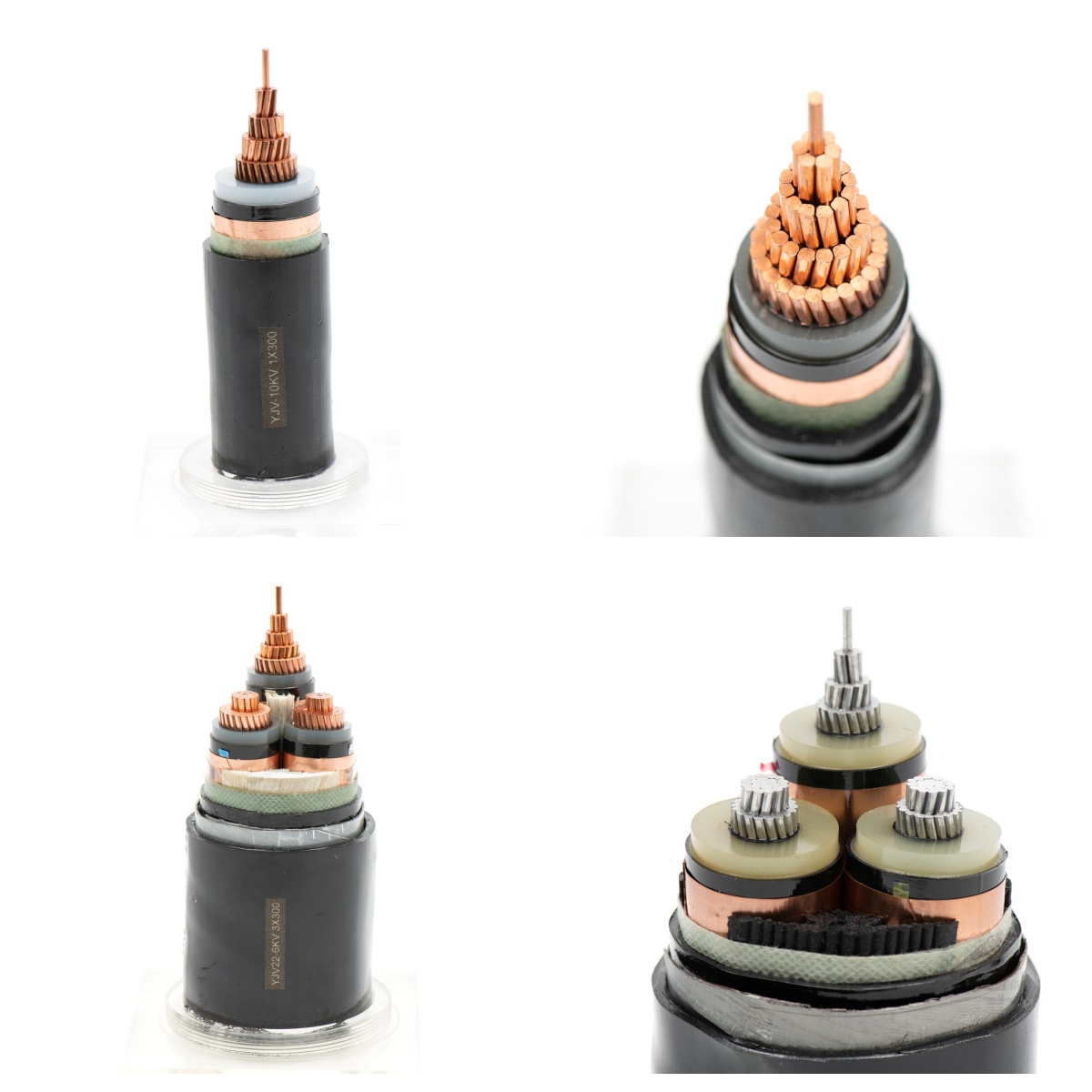

cabo de alimentação

Aplicações

- Redes de distribuição de energia: Subestações, Transformers e SwitchGear.

- Plantas industriais: mineração, petróleo e gás e instalações de fabricação.

- Energia renovável: parques eólicos, parques solares e estações hidrelétricas.

-InFrastructure: Sistemas de metrô subterrâneos, aeroportos e hospitais. ~!phoenix_varIMG5!~

Características

- Alta eficiência: baixas perdas dielétricas para resíduos de energia reduzidos.

- Durabilidade: resistente à umidade, produtos químicos, radiação UV e abrasão.

-Segurança: materiais retardadores de chama e foda baixa para espaços confinados.

- Flexibilidade: opções blindadas/não armadas para diversas necessidades de instalação.

- Longa vida útil:> 30 anos em condições operacionais padrão.

Padrões

Os cabos de energia MV estão em conformidade com os padrões reconhecidos globalmente para garantir a segurança e a compatibilidade:

- Comissão Eletrotécnica Internacional (IEC): IEC 60502, IEC 60228

- Instituto de Engenheiros Elétricos e Eletrônicos (IEEE): IEEE 386, IEEE 575

- Association of Edison Illuminating Companies (AEIC): AEIC CS8

- Associação Nacional de Fabricantes Elétricos (NEMA): NEMA WC 74

Construção

Os cabos MV apresentam um design robusto em camadas para o desempenho ideal:

1. Condutor: cobre ou alumínio de alta pureza (encalhado/sólido) por IEC 60228.

2. Tela do condutor: camada semicondutora para minimizar a tensão do campo elétrico.

3. Isolamento: polietileno reticulado (XLPE) ou borracha de etileno propileno (EPR) para estabilidade térmica.

4. Tela de isolamento: camada semicondutora para garantir a distribuição uniforme de tensão.

5. Escudo metálico: fio de cobre/fita ou armadura de alumínio para aterramento e proteção de falhas.

6. bainha externa: PVC, LSZH (halogênio zero de fumaça baixa) ou HDPE para proteção mecânica e ambiental.

Parâmetros -chave

- Classificação de tensão: 1 kV a 36 kV (u ₀/u: 0,6/1 kV a 26/36 kV).

- Faixa de temperatura:

-Operação normal: -40 ° C a +90 ° C (XLPE), -50 ° C a +105 ° C (EPR).

- curto-circuito: até +250 ° C (XLPE), +250 ° C (EPR).

- Capacidade de transporte atual: varia com o tamanho do condutor (por exemplo, 240 mm² a 1000 mm²).

- Raio de flexão: 12–20 × diâmetro do cabo (depende da construção).

Dados técnicos

Propriedade	Especificação
Resistência ao isolamento	> 1000 MΩ · km a 20 ° C
Força dielétrica	3,5–30 kV/mm (dependendo da grau de tensão)
Resistência ao fogo	IEC 60332 (retardador de chama), IEC 61034 (baixa fumaça)
Resistência a esmagamento	> 10 kN/m (testado por IEC 60229)

3,6/6 (7,2) kV, XLPE ISLPE ISMULOD PVC Power Cable

CULO, Cu/XLPE/PVC ou Al/XLPE/PVC

Conductor Nominal Área	Espessura de isolamento	Espessura da bainha externa	Aprox. Geral Diâmetro	Aprox. Peso do cabo		Padrão Comprimento por Tambor
Conductor Nominal Área	Espessura de isolamento	Espessura da bainha externa	Aprox. Geral Diâmetro	Cobre	Alumínio	Padrão Comprimento por Tambor
mm²	mm	mm	mm	kg/km		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1.250	660	500
120	2.5	1.8	27	1.500	760	500
150	2.5	1.8	28	1.790	860	500
185	2.5	1.9	30	2.150	1.000	500
240	2.6	1.9	33	2.770	1.250	500
300	2.8	2.0	35	3.400	1.500	500
400	3.0	2.1	39	4.280	1.850	500
500	3.2	2.2	43	5.400	2.280	500
630	3.2	2.4	47	6.830	2.800	500
800	3.2	2.5	51	8.570	3.400	400
1.000	3.2	2.6	56	10.590	4.110	300

Três núcleos, Cu/XLPE/PVC ou Al/XLPE/PVC

Conductor Nominal Área	Espessura de isolamento	Espessura da bainha externa	Aprox. Geral Diâmetro	Aprox. Peso do cabo		Comprimento padrão por Tambor
Conductor Nominal Área	Espessura de isolamento	Espessura da bainha externa	Aprox. Geral Diâmetro	Cobre	Alumínio	Comprimento padrão por Tambor
mm²	mm	mm	mm	kg/km		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1.190	890	500
25	2.5	2.1	38	1.560	1.080	500
35	2.5	2.2	40	1.930	1.270	500
50	2.5	2.3	43	2.370	1.480	500
70	2.5	2.4	47	3.110	1.820	500
95	2.5	2.5	51	4.000	2.200	500
120	2.5	2.6	54	4.820	2.550	500
150	2.5	2.7	58	5.770	2.970	500
185	2.5	2.8	61	6.960	3.460	500
240	2.6	3.0	68	8.940	4.340	400
300	2.8	3.2	73	10.980	5.190	300
400	3.0	3.5	81	13.820	6.440	250
500	3.2	3.7	90	17.390	7.910	200

3,6/6 (7,2) kV, XLPE FIRE ISULADO TOME

CULO, Cu/XLPE/AWA/PVC Oral/XLPE/AWA/PVC

Conductor Nominal Área	Espessura de isolamento	Abordagem aprox Grossura	Tamanho do fio da armadura	Exterior Bainha Grossura	Aprox. Diâmetro geral	Aprox. Peso do cabo		Padrão Comprimento por Tambor
Conductor Nominal Área	Espessura de isolamento	Abordagem aprox Grossura	Tamanho do fio da armadura	Exterior Bainha Grossura	Aprox. Diâmetro geral	Cobre	Alumínio	Padrão Comprimento por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1.100	810	500
70	2.5	1.2	1.6	1.8	29	1.350	930	500
95	2.5	1.2	1.6	1.9	31	1.670	1.080	500
120	2.5	1.2	1.6	1.9	32	1.950	1.200	500
150	2.5	1.2	1.6	2.0	34	2.270	1.350	500
185	2.5	1.2	2.0	2.1	37	2.770	1.620	500
240	2.6	1.2	2.0	2.2	40	3.440	1.930	500
300	2.8	1.2	2.0	2.2	42	4.120	2.210	500
400	3.0	1.3	2.5	2.4	47	5.250	2.820	500
500	3.2	1.3	2.5	2.5	51	6.450	3.340	500
630	3.2	1.4	2.5	2.6	55	7.990	3.950	400

Três núcleos, Cu/XLPE/SWA/PVC ou AL/XLPE/SWA/PVC

Conductor Nominal Área	Espessura de isolamento	Aprox. Cobertura interna Grossura	Tamanho do fio da armadura	Exterior Bainha Grossura	Aprox. Diâmetro geral	Aprox. Peso do cabo		Padrão Comprimento por Tambor
Conductor Nominal Área	Espessura de isolamento	Aprox. Cobertura interna Grossura	Tamanho do fio da armadura	Exterior Bainha Grossura	Aprox. Diâmetro geral	Cobre	Alumínio	Padrão Comprimento por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	2.0	2.1	40	2.310	2.120	500
16	2.5	1.2	2.0	2.2	42	2.600	2.290	500
25	2.5	1.2	2.0	2.3	45	3.080	2.600	500
35	2.5	1.3	2.5	2.4	48	3.950	3.280	500
50	2.5	1.3	2.5	2.5	54	4.530	3.630	500
70	2.5	1.4	2.5	2.6	55	5.510	4.210	500
95	2.5	1.5	2.5	2.8	59	6.660	4.860	500
120	2.5	1.5	2.5	2.9	63	7.630	5.360	400
150	2.5	1.6	2.5	3.0	66	8.800	6.000	400
185	2.5	1.7	3.15	3.2	72	11.500	6.670	300
240	2.6	1.8	3.15	3.4	78	13.480	8.870	250
300	2.8	1.9	3.15	3.6	84	15.920	10.130	200
400	3.0	2.0	4.0	3.9	94	21.300	12.590	200
500	3.2	2.1	4.0	4.1	103	25.090	15.610	200

3,6/6 (7,2) kV, fita isolada xlpe Cabo de alimentação bainha blindada

CULO, Cu/XLPE/ATA/PVCOR AL/XLPE/ATA/PVC

Conductor Nominal Área	Espessura de isolamento	Aprox. Cobertura interna Grossura	Armadura Arame Tamanho	Exterior Bainha Grossura	Aprox. Diâmetro geral	Aprox. Peso do cabo		Padrão Comprimento por Tambor
Conductor Nominal Área	Espessura de isolamento	Aprox. Cobertura interna Grossura	Armadura Arame Tamanho	Exterior Bainha Grossura	Aprox. Diâmetro geral	Cobre	Alumínio	Padrão Comprimento por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1.000	700	500
70	2.5	1.2	0.5	1.8	28	1.240	820	500
95	2.5	1.2	0.5	1.8	30	1.540	950	500
120	2.5	1.2	0.5	1.8	31	1.820	1.080	500
150	2.5	1.2	0.5	1.9	33	2.120	1.200	500
185	2.5	1.2	0.5	1.9	35	2.520	1.370	500
240	2.6	1.2	0.5	2.0	37	3.180	1.670	500
300	2.8	1.2	0.5	2.1	40	3.850	1.950	500
400	3.0	1.3	0.5	2.3	44	4.800	2.370	500
500	3.2	1.3	0.5	2.4	48	5.960	2.840	500
630	3.2	1.4	0.5	2.5	52	7.450	3.410	600

Três núcleos, Cu/XLPE/STA/PVCOR AL/XLPE/STA/PVC (Tabela 24)

Conductor Nominal Área	Espessura de isolamento	Abordagem aprox Grossura	Tamanho do fio da armadura	Exterior Bainha Grossura	Aprox. Diâmetro geral	Aprox. Peso do cabo		Padrão Comprimento por Tambor
Conductor Nominal Área	Espessura de isolamento	Abordagem aprox Grossura	Tamanho do fio da armadura	Exterior Bainha Grossura	Aprox. Diâmetro geral	Cobre	Alumínio	Padrão Comprimento por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.2	2.0	37	1.330	1.140	500
16	2.5	1.2	0.5	2.1	40	1.580	1.580	500
25	2.5	1.2	0.5	2.2	42	2.310	1.880	500
35	2.5	1.3	0.5	2.3	45	2.760	2.090	500
50	2.5	1.3	0.5	2.4	48	3.260	2.360	500
70	2.5	1.4	0.5	2.5	52	4.100	2.810	500
95	2.5	1.5	0.5	2.7	56	5.110	3.310	500
120	2.5	1.5	0.5	2.8	60	5.010	3.750	400
150	2.5	1.6	0.5	2.9	63	7.050	4.250	400
185	2.5	1.7	0.5	3.0	67	9.320	4.820	400
240	2.6	1.8	0.5	3.2	73	10.530	5.920	300
300	2.8	1.9	0.5	3.4	79	12.730	6.940	300
400	3.0	2.0	0.8	3.7	89	16.620	9.240	200
500	3.2	2.1	0.8	4.0	98	20.550	11.070	200
