Acessórios a cabo de baixa tensão:

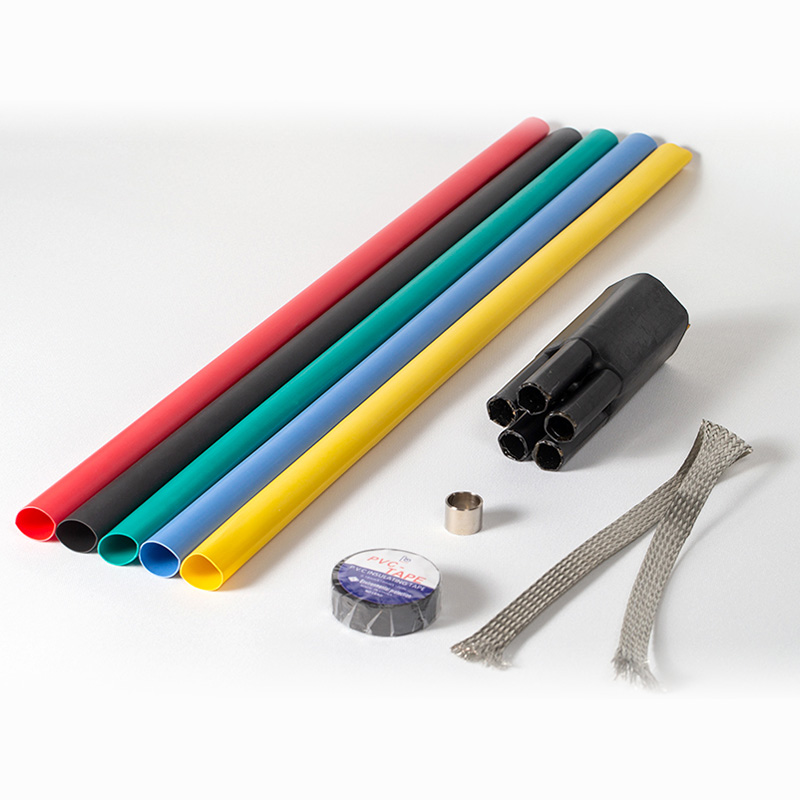

1KV H Eat S Hrrinkable CABLE A CESCESSORIAS :
Os acessórios de cabo encolhidos por calor 1KV são amplamente utilizados no processamento de terminação de cabo de 1kV e na conexão média, os produtos são divididos em dois núcleo, três núcleo, quatro núcleo e cinco núcleo.
Especificação técnica
Item | Requisitos | Conteúdo de teste | Resultado |
1min Frequência de potência resistindo ao teste de tensão | 4KV sem flowover, sem colapso | 4KV 1min sem flashover, sem quebra | Passar |
Teste de ciclo de carga (3 ciclos) | O aquecimento de 5h, o resfriamento de 3H, a temperatura do condutor é de 75 ℃ ao aquecer. | O aquecimento de 5h, o resfriamento de 3H, a temperatura do condutor é de 75 ℃ ao aquecer. | Da mesma forma que o resultado do teste seguinte |
4H Frequência de potência Sesportar o teste de tensão | 2,4kV sem flowover, sem quebra | 2,4kV 4h sem flashover, sem quebra | Passar |
Especificações do produto
| Modelo | Área de seção transversal |
1KV Cabo único de núcleo encolher o encolhimento do calor | STY-1/1 × -0 | 4-6 |
STY-1/1 × 0 | 10-16 | |
STY-1/1 × 1 | 25-50 | |
STY-1/1 × 2 | 70-120 | |
STY-1/1 × 3 | 150-240 | |
STY-1/1 × 4 | 300-400 | |
1kV de dois centros de núcleo encolhimento de término | STY-1/2 × -0 | 4-6 |
STY-1/2 × 0 | 10-16 | |
STY-1/2 × 1 | 25-50 | |
STY-1/2 × 2 | 70-120 | |
STY-1/2 × 3 | 150-240 | |
STY-1/2 × 4 | 300-400 | |
1KV Terminação encolhida por calor do cabo de três núcleos | STY-1/3 × -0 | 4-6 |
STY-1/3 × 0 | 10-16 | |
STY-1/3 × 1 | 25-50 | |
STY-1/3 × 2 | 70-120 | |
STY-1/3 × 3 | 150-240 | |
STY-1/3 × 4 | 300-400 | |
1KV Quatro CABO CULMO CABELA TERMINAÇÃO ENVIELECIDADE | STY-1/4 × -0 | 4-6 |
STY-1/4 × 0 | 10-16 | |
STY-1/4 × 1 | 25-50 | |
STY-1/4 × 2 | 70-120 | |
STY-1/4 × 3 | 150-240 | |
STY-1/4 × 4 | 300-400 | |
1KV CINCO CABO CABO CEGURA TERMINAÇÃO Encolhida | STY-1/5 × -0 | 4-6 |
STY-1/5 × 0 | 10-16 | |
STY-1/5 × 1 | 25-50 | |
STY-1/5 × 2 | 70-120 | |
STY-1/5 × 3 | 150-240 | |
STY-1/5 × 4 | 300-400 | |

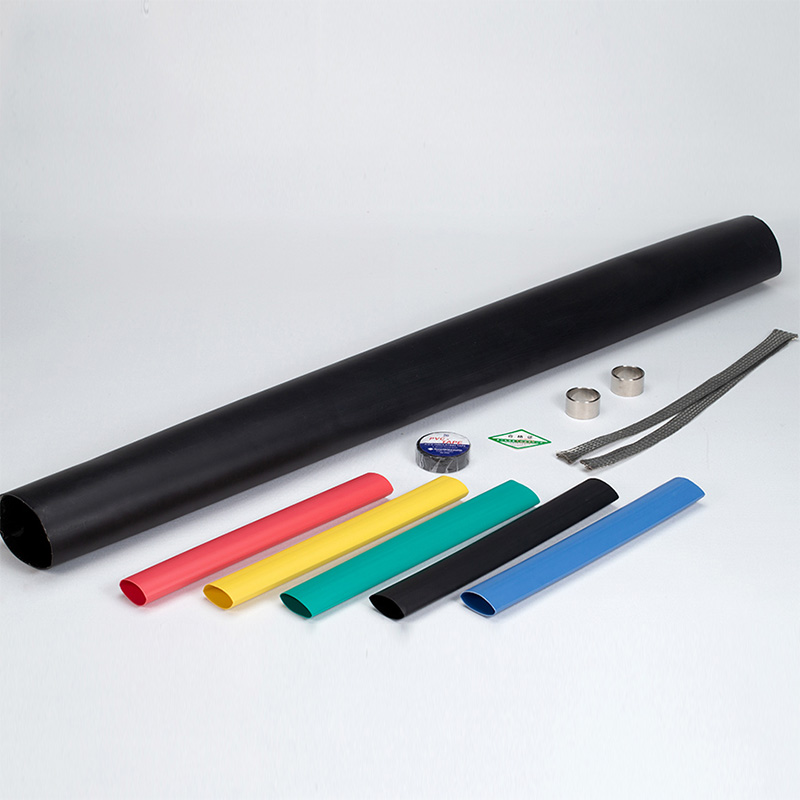

1kV Cabo único de núcleo encolher a junta média | SJY-1/1 × -0 | 4-6 |
SJY-1/1 × 0 | 10-16 | |
SJY-1/1 × 1 | 25-50 | |
SJY-1/1 × 2 | 70-120 | |
SJY-1/1 × 3 | 150-240 | |
SJY-1/1 × 4 | 300-400 | |
1kV dois cabos centrais de articulação encolhida | SJY-1/2 × -0 | 4-6 |
SJY-1/2 × 0 | 10-16 | |
SJY-1/2 × 1 | 25-50 | |
SJY-1/2 × 2 | 70-120 | |
SJY-1/2 × 3 | 150-240 | |
SJY-1/2 × 4 | 300-400 | |
1kV de três centros de cabo central de articulação intermediária | SJY-1/3 × -0 | 4-6 |
SJY-1/3 × 0 | 10-16 | |
SJY-1/3 × 1 | 25-50 | |
SJY-1/3 × 2 | 70-120 | |
SJY-1/3 × 3 | 150-240 | |
SJY-1/3 × 4 | 300-400 | |
1kV quatro cabos de núcleo encolhida junta média | SJY-1/4 × -0 | 4-6 |
SJY-1/4 × 0 | 10-16 | |
SJY-1/4 × 1 | 25-50 | |
SJY-1/4 × 2 | 70-120 | |
SJY-1/4 × 3 | 150-240 | |
SJY-1/4 × 4 | 300-400 | |
1KV CINCO CABO CABO CELO CAUSO ALIMENTE A JUNTA MIDIL | SJY-1/5 × -0 | 4-6 |
SJY-1/5 × 0 | 10-16 | |
SJY-1/5 × 1 | 25-50 | |
SJY-1/5 × 2 | 70-120 | |
SJY-1/5 × 3 | 150-240 | |
SJY-1/5 × 4 | 300-400 |

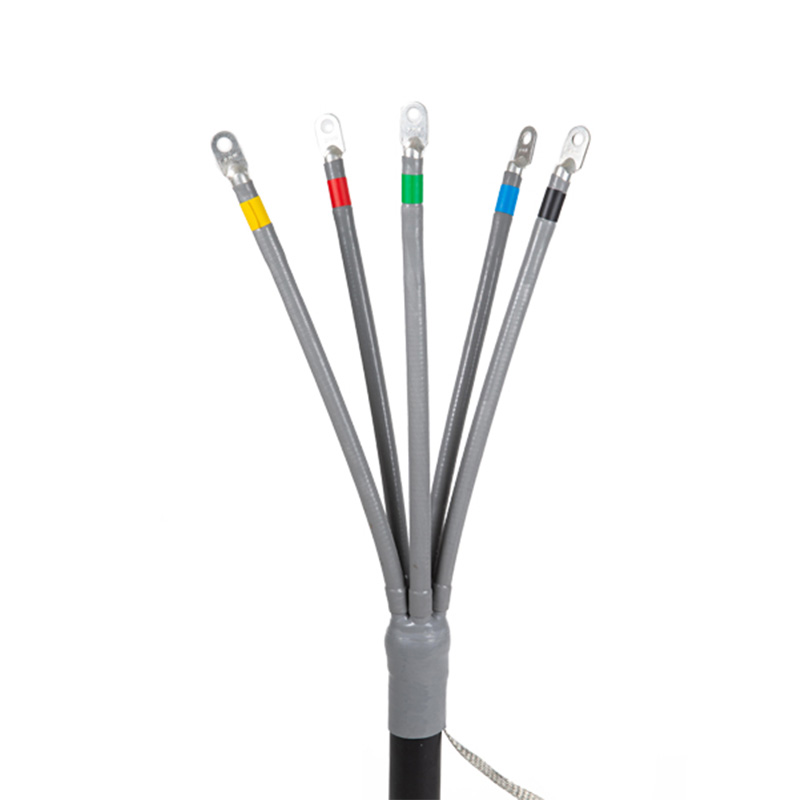

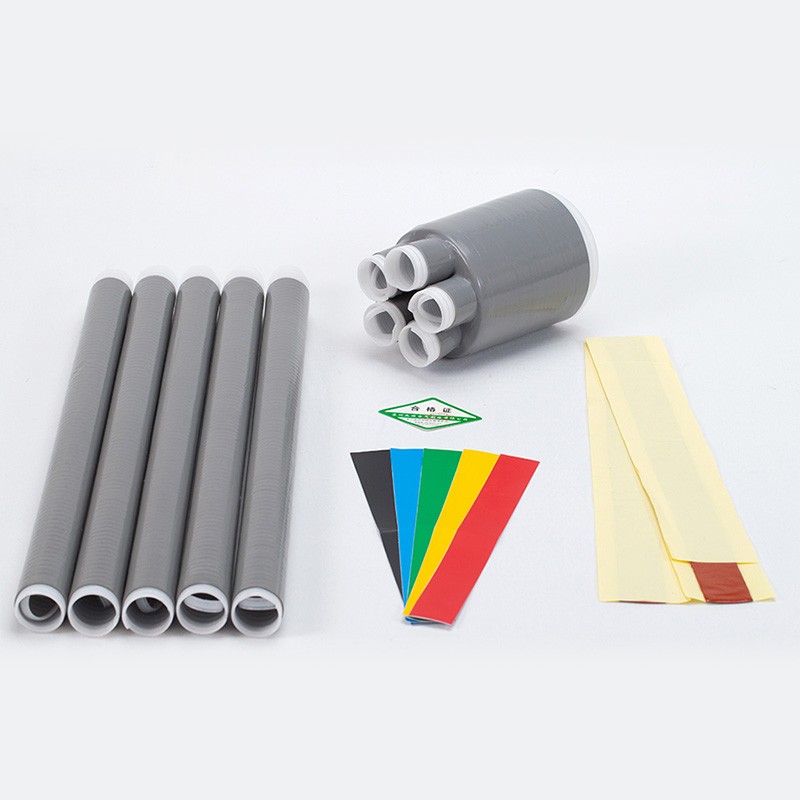

Acessórios a cabo de 1kv e fria :
1 、 folhas de dados técnicas de matéria -prima
Não. | Item | Unidade | Índice | Método de teste |
1 | Tensil Srength | MPA | ≥5.5 | GB/T 528-2009 |
2 | Alongamento no intervalo | % | ≥480 | GB/T 528-2009 |
3 | Dureza (costa a) | 40 ± 2 | GB/T 531.1-2009 | |
4 | Força rasgando | N/mm | ≥35 | GB/T 529-2008 |
5 | Resistência à tensão | Kv/mm | ≥20 | GB/T 1695-2005 |
6 | Resistividade elétrica de volume | Ω • cm | ≥1015 | GB/T 1692-2008 |
7 | Coeficiente dielétrico | 2.8 ~ 3,5 | GB/T 1693-2007 | |
8 | Tangente de perda dielétrica | ≤0,01 | GB/T 1693-2007 | |
9 | Resistência ao rastreamento | ≥1a3.5 | GB/T 6533-2003 |
2 、 Padrões de fabricação: IEC 60502 (equivalente a GB/T 12706).
1KV Acessórios a cabo prejudiciais a frio Dados técnicos principais
Não. | Item | Requisitos | Requisitos técnicos |
1 | 8kV ， 5min | 8kV/5min | |
2 | Teste de tensão | 7.2kv ， 4h | 7.2kv ， 4h |
3 、 Condição do ambiente
3.1 Local de instalação: interno ou externo.
3.2 Altura da altitude: ≤1000m
3,3 Nível de poluição: IV
3.4 máx. Tampa do gelo: 10mm
3.5 de temperatura ambiente: -40 ℃～+45 ℃
3,6 máx. Velocidade do vento: não mais que 35m/s (igual à pressão do vento: 700Pa)
3.7 Nível de terremoto: 7
4 、 Principais dados técnicos
4.1rated Tensão: 0,6/1kV
4.2 Temperatura de correr de concndutores:
atenda aos mesmos requisitos de temperatura que os cabos que ajustam os acessórios.
4.3 O nível de isolamento de acessórios de cabo não deve ser inferior ao dos cabos de ajuste.
4.4 Os acessórios a cabo devem incluir todos os acessórios relevantes e materiais necessários durante a instalação.
4.5 Todos os acessórios frios e ocultos devem passar nos testes e inspeções da fábrica antes de serem entregues. A superfície dos produtos deve ser suave, sem mantos pretos visíveis, poços ou rachaduras por causa de materiais ruins ou tecnologia de fabricação errada. A dimensão da construção deve atender aos requisitos de desenho.
5 、 Acessórios
5.1 Breakout
5.2 Tubos insultando (Comprimento original: 450mm)
5.3 Fitas de PVC
5.4 Enchendo o Adesivo
5.5 terminais de cabo (de acordo com os requisitos de pedido específico do cliente)
