MNS de baixa tensão retirada

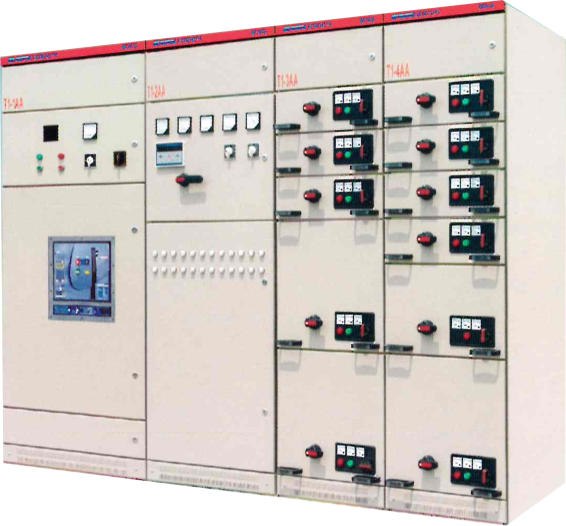

O painel extraível de baixa tensão MNS é uma solução de distribuição de energia moderna, modular e altamente flexível projetada para sistemas elétricos de baixa tensão. Seu design extraível permite que unidades funcionais individuais sejam removidas ou substituídas sem desligar todo o sistema, melhorando significativamente a eficiência da manutenção e a continuidade operacional.
Este painel é amplamente utilizado em:
Distribuição de energia industrial
Edifícios comerciais
Projetos de infraestrutura
Usinas e subestações
| Valor | do parâmetro |
|---|---|
| Tensão de isolamento nominal | 660V |
| Tensão operacional nominal | 380 V / 660 V |
| Barramento principal – Máx. corrente operacional (IP00) | 5500A |
| Barramento principal – Máx. corrente operacional (IP30) | 4700A |
| Barramento principal – Corrente suportável de curta duração (valor efetivo) | 100 kA |
| Barramento principal – Corrente de pico de curta duração (valor máx.) | 250 kA |
| Barramento vertical (barramento de distribuição de energia) – Máx. corrente operacional | 1000A |
| Barramento vertical – Corrente de pico de curta duração | 90kA/130kA |
| Grau de proteção | IP30, IP40, IP54 |
O quadro MNS atende às normas IEC 529 e DIN 40050.
| Descrição | da classificação de proteção |
|---|---|
| IP30 | Proteção contra objetos sólidos > 2,5 mm (por exemplo, ferramentas, fios) |
| IP40 | Proteção contra objetos sólidos > 1,0 mm (por exemplo, ferramentas finas, fios pequenos) |
| IP54 | Protegido contra poeira + proteção contra respingos de água de qualquer direção |
Nota: Para classificação IP54, consulte o fabricante ao fazer o pedido.
O Quadro Fixo de Baixa Tensão GGD é um conjunto completo de equipamentos de comutação, desenvolvido e amplamente utilizado na China.
| Descrição | padrão |
|---|---|
| CEI 60439-1 | Conjuntos de manobra e controle de baixa tensão |
| GB 7251.1 | Equipamento de comutação completo e controlador de baixa tensão |
A série GGD oferece um design fixo (não extraível), adequado para aplicações onde o menor custo e a simplicidade são priorizados em relação à capacidade de remoção modular.
| Benefício | de recurso |
|---|---|
| Design extraível | Unidades individuais podem ser removidas/substituídas sem desligamento do sistema |
| Alta resistência a curto-circuito | 100 kA (eff.) / 250 kA (pico) – adequado para sistemas com alto nível de falha |
| Alta corrente operacional | Barramento principal até 5500 A (IP00) / 4700 A (IP30) |
| Classificações de proteção flexíveis | IP30, IP40, IP54 – adaptável a vários ambientes |
| Construção modular | Fácil configuração, expansão e manutenção |
| Está em conformidade com os padrões IEC e GB | IEC 60439-1, GB 7251.1 |
| Adequação | da área de aplicação |
|---|---|
| Plantas industriais | Alta capacidade de corrente, alta resistência a falhas |
| Edifícios comerciais | Distribuição de energia confiável, fácil manutenção |
| Usinas e subestações | Design desenhável para infraestrutura crítica |
| Projetos de infraestrutura | Aeroportos, ferrovias, data centers |
| Sistemas de energia renovável | Fazendas solares, usinas eólicas |
| Recurso | MNS Retirável | GGD Fixo |
|---|---|---|
| Projeto | Drawable (unidades removíveis) | Fixo (não removível) |
| Manutenção | Substituição da unidade sem desligamento do sistema | Requer desligamento do sistema |
| Flexibilidade | Alto – modular e expansível | Moderado |
| Resistência a falhas | 100kA/250kA | Inferior (típico) |
| Classificação de proteção | IP30–IP54 | IP30–IP40 (típico) |
| Custo | Mais alto | Mais baixo |
| Melhor para | Sistemas críticos, alta confiabilidade | Aplicações mais simples e econômicas |
✅ Tensão nominal de isolamento: 660 V
✅ Tensão nominal de operação: 380 V / 660 V
✅ Corrente do barramento principal: até 5500 A (IP00) / 4700 A (IP30)
✅ Suportabilidade de curta duração: 100 kA (eff.) / 250 kA (pico)
✅ Corrente do barramento vertical: até 1000 A
✅ Classificações de proteção: IP30, IP40, IP54
✅ Design extraível – manutenção sem desligamento de energia
✅ Está em conformidade com IEC 60439-1 e GB 7251.1
✅ Modular e expansível – adapta-se às novas necessidades
P: Qual é a diferença entre os painéis MNS e GGD?
R: O MNS é extraível – unidades individuais podem ser removidas sem desligar o sistema. GGD foi corrigido – requer desligamento do sistema para manutenção. O MNS oferece maior resistência a falhas e maior flexibilidade.
P: Qual é a tensão nominal de isolamento?
R: 660 V.
P: Qual é a corrente operacional máxima para o barramento principal?
R: 5500 A em IP00, 4700 A em IP30.
P: Qual é a classificação da corrente suportável de curto prazo?
A: 100 kA (valor efetivo) e 250 kA (valor de pico).
P: Quais classificações de proteção estão disponíveis?
R: IP30, IP40 e IP54 (consulte a fábrica para IP54).
P: Quais padrões o painel MNS atende?
R: IEC 60439-1 e GB 7251.1.
P: Qual é a corrente nominal do barramento vertical?
A: Corrente máxima de operação de 1000 A, com corrente de pico de curta duração de 90 kA ou 130 kA.
P: Posso obter proteção IP54?
R: Sim, mas consulte o fabricante ao fazer o pedido, pois o IP54 requer construção especial.
| Detalhes | do item |
|---|---|
| Embalagem | Caixas de madeira resistentes ou embalagens de exportação |
| Métodos de envio | Frete marítimo / Frete aéreo / Frete terrestre |
| Documentação | Lista de embalagem, fatura comercial, certificado de qualidade, relatórios de teste (mediante solicitação) |
