Descrição do produto

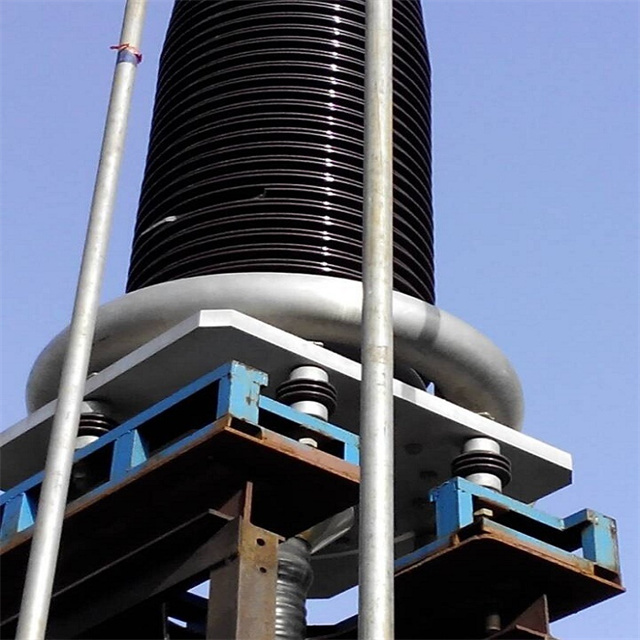

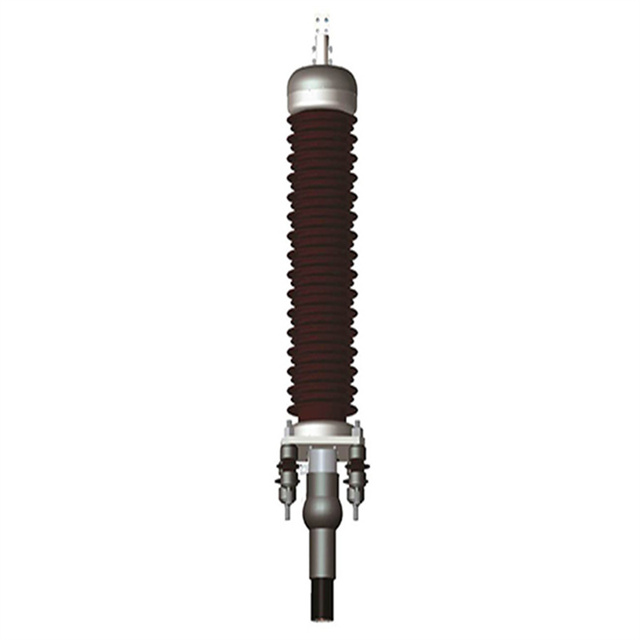

A  terminação de cabo de alimentação externa tipo bucha de porcelana 76/132kV  é uma  solução robusta de alta tensão  projetada para terminação de cabos de alimentação em  subestações externas  e  sistemas de transmissão aéreos . Combinando um  isolador de porcelana  com um  encaixe de metal projetado com precisão , esta terminação fornece:

• Excelente isolamento elétrico  – suporta tensões de alta tensão sem quebra

• Alta resistência mecânica  – resiste a vento, gelo e cargas sísmicas

• Resistência superior a ambientes externos agressivos  – UV, umidade, sal e poluentes industriais

A  bucha de porcelana  é  esmaltada  para aumentar  a hidrofobicidade  (repelência à água) e evitar  flashover de poluição , enquanto a  conexão do condutor interno  apresenta  juntas de compressão ou aparafusadas  para  condutividade de baixa resistência.

Projetada para operar em  76kV e 132kV , a terminação incorpora  eletrodos de controle de tensão  para gerenciar  gradientes de campo elétrico  na interface de isolamento do cabo, reduzindo significativamente o risco de  descarga parcial (PD) . A  carcaça de porcelana  foi projetada com  múltiplos galpões  para aumentar  a distância de fuga , tornando-a adequada para  áreas poluídas  com altos níveis de:

• Poeira  (regiões desérticas, zonas industriais)

• Sal  (ambientes costeiros e marinhos)

• Precipitação industrial  (fábricas de produtos químicos, refinarias, fábricas de cimento)

A  base metálica  é  galvanizada a quente  para resistir à corrosão, garantindo  confiabilidade a longo prazo  em:

• Zonas costeiras  (exposição à névoa salina)

• Áreas industriais  (vapores químicos, chuva ácida)

• Ambientes de alta umidade  (regiões tropicais e subtropicais)

---

Principais recursos

Desempenho de isolamento superior

• A  bucha de porcelana  oferece  alta rigidez dielétrica  e  excelente resistência ao choque térmico

• A tensão de descarga  é  20% maior  do que as alternativas compostas em ambientes limpos

• Material : Porcelana de alumina de alta qualidade (≥ 85% Al₂O₃) de acordo com IEC 60672

• Tensão suportável de teste : 275 kV rms por 1 minuto (classe 132kV)

Resistência à poluição

• A superfície envidraçada  minimiza o acúmulo de contaminantes

• O perfil do galpão  otimiza a autolimpeza durante a chuva

• Revestimentos antipoluição opcionais  disponíveis para classes de poluição severa (IV–V), incluindo:

• Revestimento de borracha de silicone RTV  (vulcanização à temperatura ambiente)

• Revestimento de fluoropolímero  (proteção hidrofóbica de longo prazo)

• Distância de fuga  (específica da classe de poluição):

Robustez Mecânica

• Resistência ao vento : Suporta velocidades de vento de até  300 km/h  (força de furacão)

• Capacidade de carga de gelo : Suporta espessura de gelo de até  50 mm

• Resistência sísmica : Testado para aceleração horizontal de até  0,5 g  (magnitude Richter 8+)

• Resistência do cantilever : ≥ 5.000 N (dependendo do projeto do flange)

• Resistência à torção : ≥ 2.000 N·m

Instalação fácil

• As interfaces de flange padronizadas  atendem a:

• IEC 60137  (Buchas para tensões alternadas acima de 1.000 V)

• ANSI C57.19  (Buchas para transformadores de potência)

• Permite  integração rápida  com:

• Aparelhagem (GIS e AIS)

• Transformadores de potência

• Barramentos e chaves seccionadoras

• Pára-raios

Baixa manutenção

• A superfície inerte  da porcelana  requer  limpeza mínima

• Intervalo de limpeza típico : Lavagem sob pressão a cada  5–7 anos  em áreas poluídas (vs 1–2 anos para buchas poliméricas)

• Sem degradação UV  – a porcelana não envelhece nem desbota sob a luz solar

• Sem rastros ou erosão  – ao contrário da borracha de silicone, a porcelana é imune a rastros superficiais

---

Especificações técnicas

---

Comparação: Terminações de Porcelana vs Composta

---

Aplicações

Subestações Externas

Termina  cabos de alta tensão  conectados a:

• Disjuntores  (tipos SF6 e vácuo)

• Transformadores de potência  (elevadores de gerador, distribuição)

• Pára-raios  (proteção contra surtos)

• Desconecte interruptores  e  barramentos

• Bancos de capacitores  e  reatores

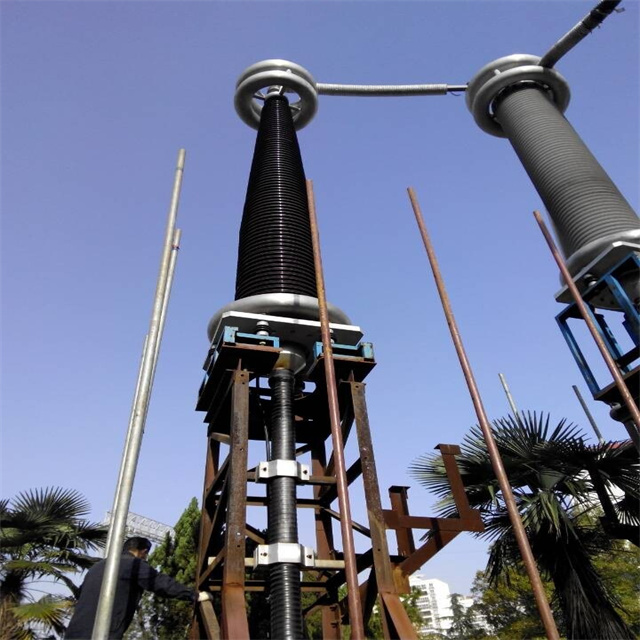

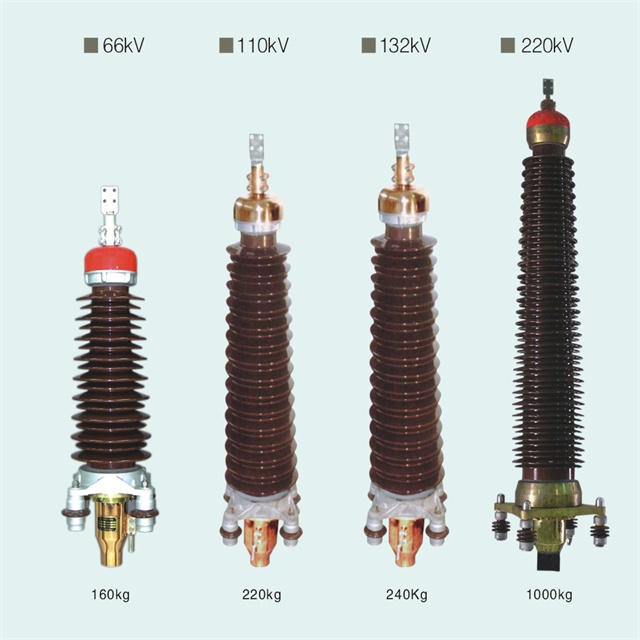

Adequado para subestações de rede  regional  e  nacional  em níveis de tensão de  66kV, ,  110kV , ,  132kV e  150kV  .

Usinas Costeiras

O  aço galvanizado resistente à corrosão  e  a porcelana esmaltada  garantem  longevidade  em  ambientes marinhos carregados de sal , incluindo:

• Usinas nucleares  (localizações costeiras)

• Usinas termelétricas  (perto de portos marítimos)

• Subestações onshore  de parques eólicos offshore

• Plantas de dessalinização  (instalações industriais costeiras)

Subestações Industriais

Utilizado em  usinas siderúrgicas , ,  refinarias e  instalações químicas , com  revestimentos especializados  para resistir:

• Vapores químicos  (H₂S, SO₂, NH₃, cloro)

• Poeira condutora  (carbono, partículas metálicas)

• Névoa de óleo  e  contaminação por hidrocarbonetos

• Alta temperatura  (até 70°C contínuo)

Grades de alta altitude

Funciona de forma confiável em altitudes de até  4.000 metros  acima do nível do mar, com  maior distância de fuga  compensando a  redução da densidade do ar. Aplicam-se .  fatores de desclassificação  :

• 1.000–2.000 m: sem redução de potência

• 2.000–3.000 m: redução de 5%

• 3.000–4.000 m: redução de 10%

Projetos de Renovação

Moderniza infra-estruturas de subestações mais antigas , substituindo  terminações degradadas  por  soluções de porcelana isentas de manutenção . Os benefícios incluem:

• Substituição direta  de terminações de porcelana legadas (mesmas dimensões de flange)

• Distância de fuga melhorada  (classe de poluição mais alta)

• Custos de manutenção mais baixos  ao longo de mais de 30 anos de vida útil

---

Diretrizes de instalação

Preparação

• Preparação da extremidade do cabo  – remova a bainha externa, armadura e tela de isolamento conforme desenho do fabricante

• Instalação do cone de tensão  – aplique cone de tensão pré-moldado ou colado (incluído ou opcional)

• Conexão do condutor  – terminal de compressão ou parafusado, torque conforme especificação

Montagem

• Montagem em flange  – fixe ao flange do equipamento com parafusos de aço inoxidável (torque 50–80 N·m para M12)

• Junta  – garanta a compressão adequada (junta de borracha ou silicone incluída)

• Aterramento  – conecte o flange de terminação à rede de aterramento da estação

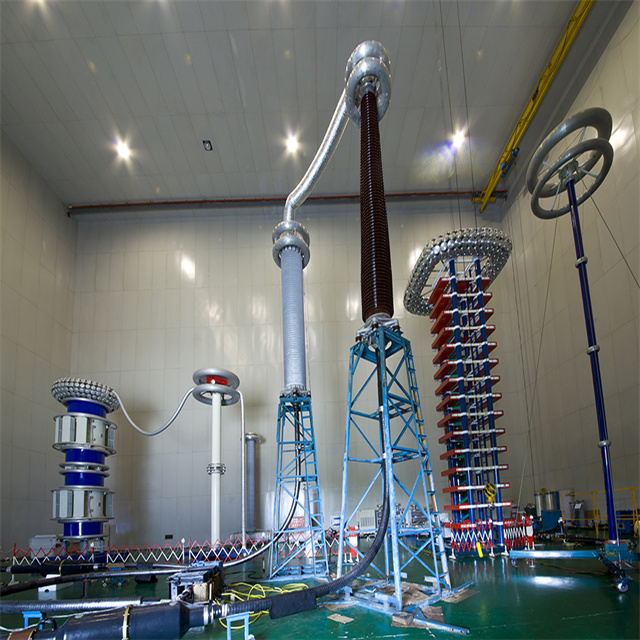

Teste após a instalação

• Teste de tensão de frequência de energia  – 1 minuto a 80% da tensão de teste de fábrica

• Medição de descarga parcial  – confirme < 10 pC a 1,5U₀

• Teste de resistência de isolamento  – 5 kV megômetro, ≥ 10 GΩ

• Inspeção visual  – verifique se há rachaduras, contaminação ou danos

---

Perguntas frequentes (expandidas)

P: Qual é a diferença entre terminações de classe de poluição normal e pesada?

R:  As terminações da classe de poluição pesada  têm:

• Galpões mais altos  (maior espaçamento entre galpões)

• Aumento da distância de fuga  (por exemplo, 3.100 mm para 132kV normal, 3.750 mm para poluição pesada)

• Revestimentos antipoluição opcionais  (silicone RTV ou fluoropolímero)

Esses recursos são adequados para áreas com  condutividade > 100 μS/cm  (equivalente a:

• Zonas costeiras  num raio de 5 km da costa

• Áreas industriais  com altas emissões de SO₂ ou de partículas

• Regiões desérticas  com poeira condutora

P: A bucha de porcelana pode suportar impactos físicos?

R:  Embora  a porcelana seja frágil , a terminação é projetada com um  flange de absorção de choque  que:

• Amortece  vibrações  de equipamentos próximos (transformadores, disjuntores)

• Absorve  pequenos impactos  (ferramentas, detritos) sem transmitir força à porcelana

• Inclui  juntas de borracha  nas interfaces de montagem para reduzir a concentração de tensão

Para áreas com  alto risco de vandalismo  (por exemplo, subestações urbanas), considere  gaiolas de proteção  ou  terminações compostas.

P: A terminação é compatível com cabos preenchidos com óleo e cabos isolados em XLPE?

R:  Sim.  A terminação suporta vários tipos de cabos com interfaces de isolamento  e  mecanismos de vedação  adaptáveis :

P: Como é gerenciado o estresse elétrico no ponto de terminação do cabo?

R:  Um  cone de tensão graduada  feito de  material semicondutor  (EPDM ou borracha de silicone) é instalado no corte da blindagem de isolamento. O cone de tensão:

• Equaliza o campo elétrico  – elimina pontos de concentração de tensão

• Reduz a tensão tangencial  – evita o rastreamento da superfície

• Elimina a descarga parcial  – garante níveis de PD limpos (< 5 pC)

O cone de tensão é:

• Pré-moldado  (formado de fábrica, pronto para instalar)

• Baseado em fita  (aplicado em campo, para dimensões de cabo personalizadas)

P: Qual é o torque recomendado para conexões de condutores?

R:  Os valores de torque dependem do  tamanho do condutor  e  do tipo de terminal :

Valores detalhados de torque e tamanhos de matrizes de compressão são fornecidos no  manual de instalação.

P: Qual é a vida útil esperada?

R:  > 50 anos  para terminações de porcelana sob condições normais de operação, em comparação com:

• Terminações compostas : 25–35 anos

• Terminações cheias de óleo : 30–40 anos

A superfície inerte  e  a resistência aos raios UV  da porcelana  eliminam a degradação relacionada ao envelhecimento, tornando-a a  escolha preferida  para  ativos de longa vida  (subestações, linhas de transmissão, usinas nucleares).

---

Conformidade e Certificações

---

Embalagem e envio

Métodos de envio :

• Frete marítimo  – padrão para grandes quantidades

• Frete aéreo  – para pedidos de substituição urgentes

• Frete terrestre  – entrega regional

Documentação incluída :

• Lista de embalagem

• Fatura comercial

• Relatório de teste de rotina

• Manual de instalação

• Certificado de qualidade

---

•

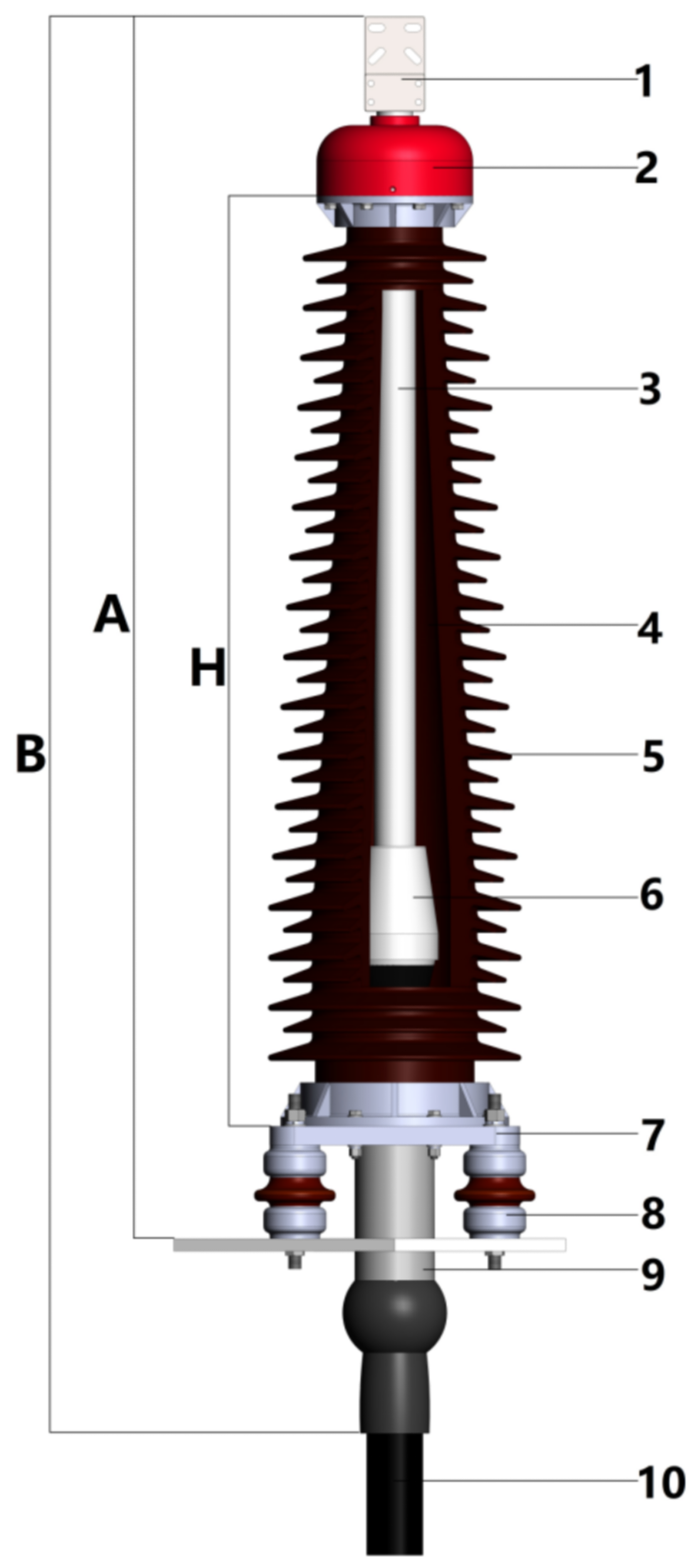

  Estrutura
