| Quantidade: | |
|---|---|

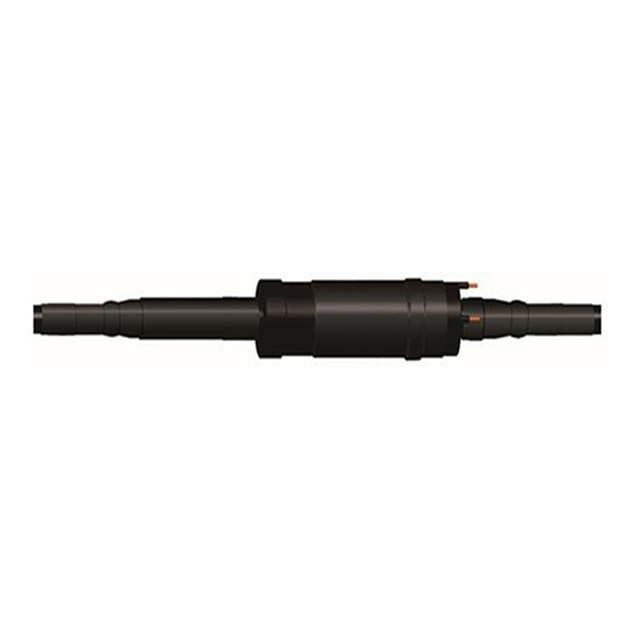

A junta de cabo de alimentação isolante totalmente fabricada de 64/110kV é uma solução pré-engenhada projetada para uma conexão confiável e eficiente de cabos de alta tensão em sistemas subterrâneos e aéreos. Essa junta elimina o processamento do isolamento no local incorporando componentes de isolamento moldados por fábrica, garantindo qualidade e desempenho consistentes. Construído com isolamento de borracha EPDM de borracha ou silício de alta pureza, a articulação fornece excelente isolamento elétrico, força mecânica e resistência ao estresse ambiental.

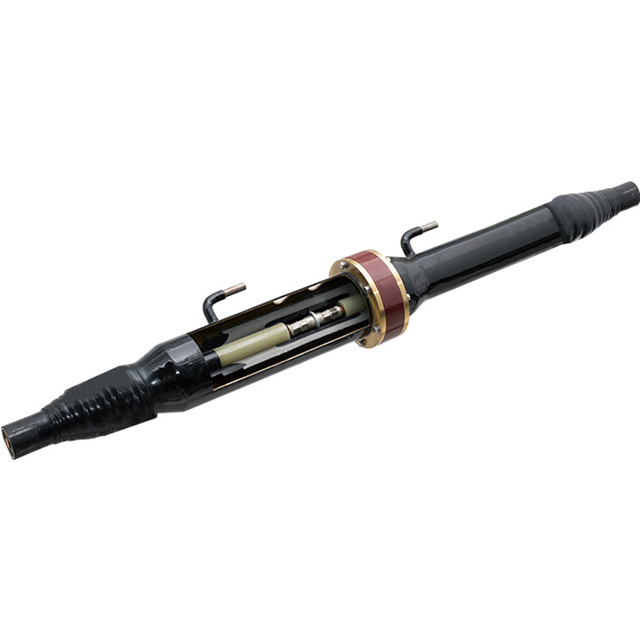

A articulação apresenta um projeto modular com camadas de isolamento pré-estressado e cones de controle de tensão para distribuir uniformemente os campos elétricos, impedindo descargas parciais e melhorando a confiabilidade a longo prazo. A bainha externa é feita de polietileno ou poliuretano estabilizado por UV, oferecendo proteção contra umidade, produtos químicos e abrasão mecânica. Os testes de fábrica incluem descarga parcial, resistência à tensão e testes de ciclagem térmica para garantir a conformidade com os padrões IEC 61442 e EN 50673.
Projeto prefficado na fábrica : reduz o tempo de instalação no local em 50% em comparação com as juntas tradicionais construídas à mão, sem necessidade de ferramentas especializadas ou ambientes de sala limpa.
Alto desempenho elétrico : a tecnologia de controle de estresse garante uma distribuição uniforme do campo elétrico, com níveis de descarga parcial abaixo de 10 % na tensão nominal.
Resiliência Ambiental : O selo à prova d'água e estanque a gás impede a entrada de umidade, tornando-o adequado para instalações submersas, áreas úmidas e áreas de mesa de alta água.
Durabilidade mecânica : suporta forças de tração axial de até 50kn e compressão radial do solo ou invólucro de concreto, garantindo estabilidade em zonas sísmicas ou de alto tráfego.
Faixa de temperatura ampla : opera de maneira confiável de -40 ° C a +90 ° C, acomodando a expansão térmica de cabos e condições climáticas extremas.
Sistemas de cabo submarinos : conecta cabos de energia submarinos em parques eólicos offshore e grades intercontinentais, com projetos estanques atendendo aos padrões marinhos.

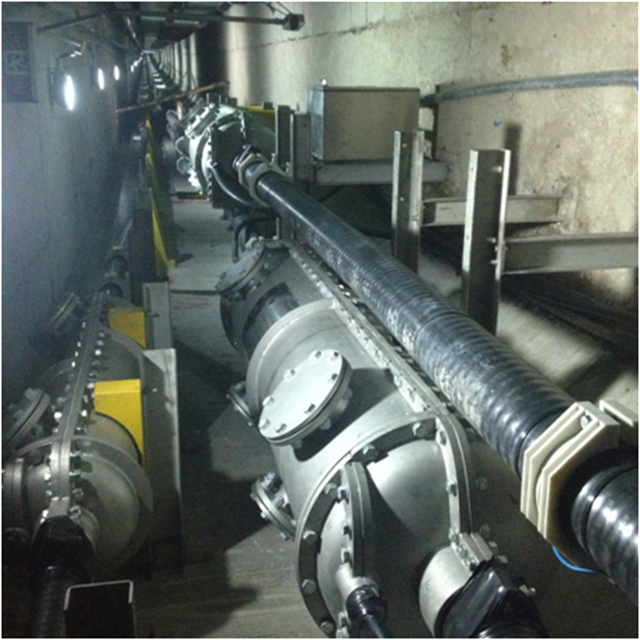

Grades subterrâneas urbanas : usadas em áreas urbanas lotadas para conectar cabos subterrâneos de 64kV e 110kV, minimizando os requisitos de espaço e a complexidade da instalação.
Distribuição de energia industrial : Links Cabos de alta tensão em usinas petroquímicas, fábricas de aço e instalações de fabricação em larga escala, garantindo o fluxo de energia ininterrupto.
Integração de energia renovável : une cabos em fazendas solares e parques eólicos, vibrações mecânicas duradouras e flutuações de tensão de fontes renováveis.
Transições sobrecarregadas para subterrâneas : fornece um ponto de conexão seguro ao fazer a transição de linhas aéreas para cabos subterrâneos nas entradas da subestação.

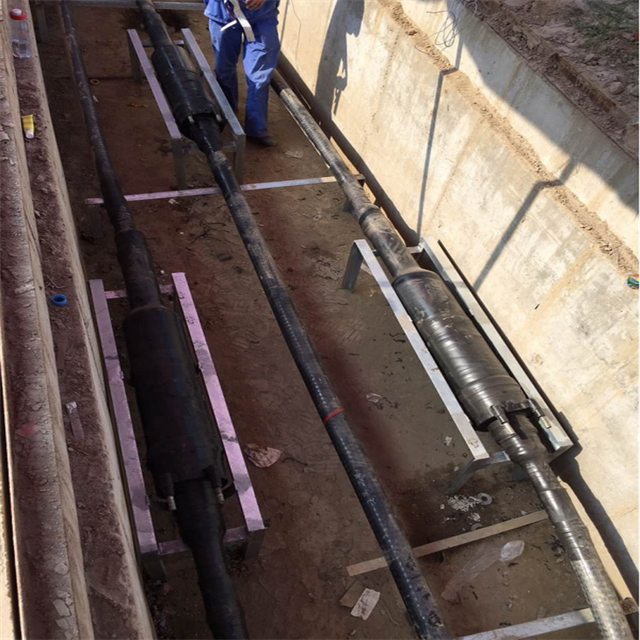

P: A junta pode ser instalada em aplicações de enterro direto?
R: Sim, a bainha externa foi projetada para enterro direto, com resistência aos produtos químicos do solo e corrosão microbiana.
P: Qual é o diâmetro máximo do cabo que a junta pode acomodar?
R: Está disponível em tamanhos para seções transversais de cabo que variam de 240 mm² a 1200 mm², com tamanhos personalizados disponíveis para requisitos especiais.
P: Como a articulação é selada contra a entrada de água?
R: Várias camadas de O-rings de borracha e vedações adesivas criam uma barreira hermética, testada para suportar a pressão da água até 10 bar para aplicações submersas.
P: A articulação requer aterramento?
R: Sim, uma faixa de aterramento é integrada ao design para descarga segura de correntes induzidas, compatível com os padrões de aterramento da IEC.
P: Qual é a vida útil esperada da junta?
R: Em condições operacionais normais, ele tem uma vida útil de 30 a 40 anos, correspondendo à vida útil de cabos de alta tensão.

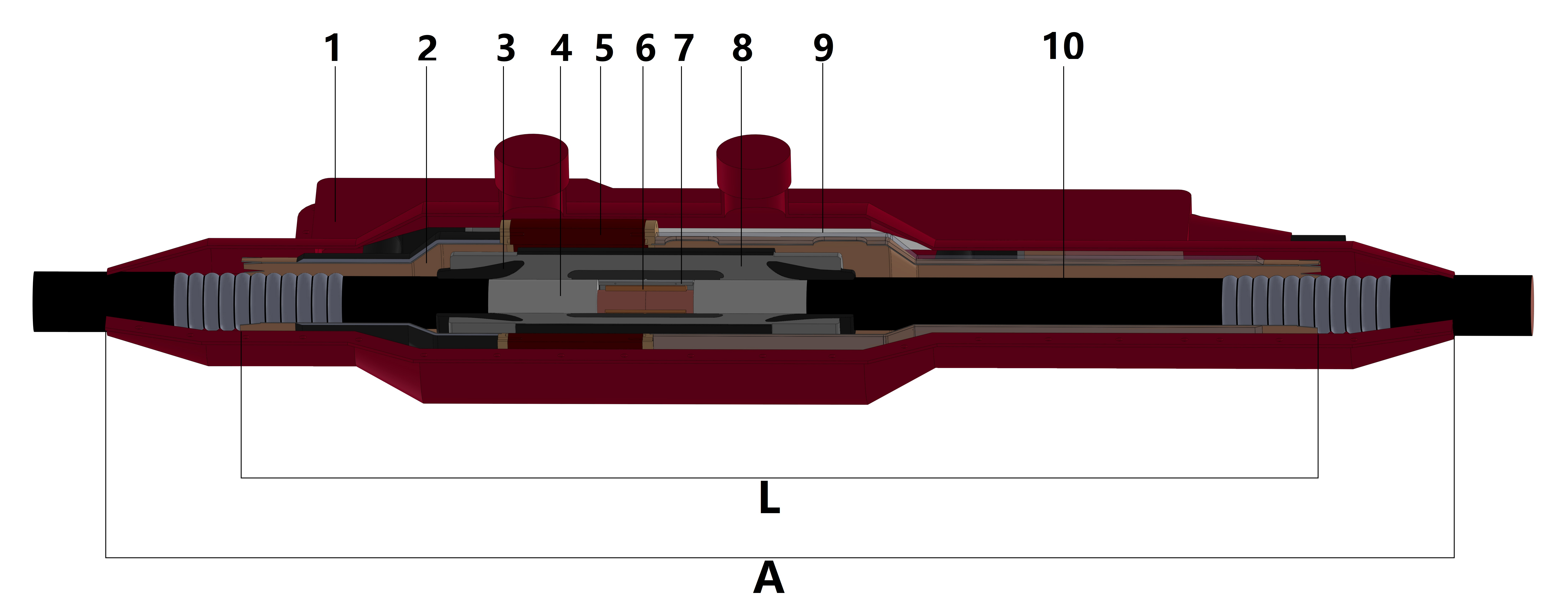

Tamanho mm | 48/66KV | 64/110kV | 80/138KV | 127/220KV |
L | 1600 | 1600 | 1632 | 1760 |
A | 2000 | 2100 | 2200 | 2400 |
| Descrição | do parâmetro |
|---|---|
| Tensão nominal (u₀/u/um) | - U₀ : tensão de frequência de potência nominal entre condutor e terra (kv) - u : tensão do sistema nominal (kv) - um : tensão máxima do sistema (kV) |
| Lightning Impulse suporta tensão (LIWV) | Tensão de pico A articulação pode suportar durante as greves de raios (por exemplo, 95 kV, 170 kV, 250 kV) |
| Frequência de energia suporta tensão | Capacidade de resistência à tensão CA (por exemplo, 22 kV por 5 minutos) |
| Nível de descarga parcial | Deve ser mínimo (por exemplo, <10 pc a 1.5u₀) |
| Classificação atual (a) | Capacidade contínua de transporte de corrente (depende do tamanho e material do condutor) |
| Corrente de curto-circuito (ka, 1s ou 3s) | Corrente de falha máxima que a junta pode lidar sem danos |
Item | Requisito de teste | Tipo de teste | Tipo de produtos | ||||||
48/66 | 64/110 | 127/220 | Bucha de porcelana | Ônibus composto | Terminação GIS | Direto através da junta/ isolante | Terminação de tipo seco macio | ||
Acessórios de vedação, bucha de porcelana, bucha composta | 0,25 ± 0,01MPA/1H, sem vazamento | R | ✔ | ✔ | ✔ | — | — | ||
Bucha epóxi | 0,6 ~ 0,7MPa/1H, sem vazamento | ||||||||
Teste de descarga parcial do corpo pré -fabricado | 72kv | 96kv | 190KV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
Descarga parcial em segundo plano | |||||||||
Frequência de potência corporal pré -fabricada Teste de tensão | 120kV | 160kV | 318kv | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30min, sem flashover sem quebra | |||||||||
Teste de descarga parcial à temperatura ambiente | 72kv | 96kv | 190KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Descarga parcial em segundo plano | |||||||||
Teste de tensão de ciclismo térmico | 96kv | 128kv | 254kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 ciclos, sem flashover sem quebra | |||||||||
Descarga parcial a alta temperatura | 72kv | 96kv | 190KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Descarga parcial em segundo plano | |||||||||
Teste de tensão de impulso de iluminação e a frequência de potência subsequente, resistente ao teste de tensão | 450kV | 550kV | 1050kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 vezes, sem flowover sem quebra | |||||||||
120kV | 160kV | 318kv | |||||||
15min, sem flowover sem quebra | |||||||||
Teste de tensão de imersão na bainha protetora externa da junta de buracto direto | 60/75kV Impacto ambas as extremidades, 30/37,5kV impactam uma extremidade no solo | 60/95kVimpact Ambas as extremidades, 30/47,5kV impactam uma extremidade no solo | T | — | — | — | ✔ | — | |
Teste de vedação após instalar acessórios | 0,25 ± 0,01MPA/1H, sem vazamento | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Teste de tensão de frequência de terminação ao ar livre na chuva | 140KV | 185kV | 460KV | T | ✔ | ✔ | — | — | ✔ |
1min, sem flowover sem quebra | |||||||||
Pós -isolador Teste de tensão | 20kV/1min, sem flashover sem quebra | T | ✔ | ✔ | — | — | — | ||
Teste de interferência de rádio de terminação ao ar livre | 61kv | 81kv | 140KV | A | ✔ | ✔ | — | — | ✔ |
Interferência de rádio de 1MHz, Voltage≤450μV | Interferência de rádio de 1MHz, Voltage≤500μV | ||||||||
Teste de amostra de acessórios | Detectar o sistema de acessórios, nenhum efeito significativo de operação | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Teste de tensão CC | / | 20kV/1min entre o condutor interno e a tela metálica da junta, sem quebra | T | — | — | — | ✔ | — | |
Condutor de conexão de conexão de pólo (tubo) teste de ajuste de soldagem teste de desempenho | Após o crime, a resistência total não é 1,2 vezes mais do que o mesmo comprimento e área de condutora de seção transversal | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
