A seleção do pára-raios correto requer a correspondência de quatro parâmetros principais com as condições específicas do sistema e o ambiente de instalação.
1. Tensão do sistema e configuração de aterramento
Para um sistema de 33kV, a tensão nominal máxima do sistema (Um) é 36kV. A MCOV (Tensão Máxima de Operação Contínua) necessária depende do tipo de aterramento do sistema :
| Fator de tensão do tipo de aterramento do sistema | (k) | MCOV recomendado |
|---|---|---|
| Efetivamente fundamentado | 1.0 | ≥ 0,8 × Um (≥ 28,8 kV) |
| Neutro não aterrado/isolado | 1,25–1,4 | ≥ Um/√3 × 1,25 (≥ 26 kV) |
| Ressonante aterrado | 1,4–1,73 | ≥ Um/√3 × 1,4 (≥ 29 kV) |
Para a maioria das aplicações de distribuição de 33 kV com neutros efetivamente aterrados, um MCOV de 27,0–27,5 kV é padrão e fornece margem adequada . Como regra geral, os pára-raios são escolhidos com classificações MCOV 10–20% acima da tensão operacional padrão fase-terra.
2. Corrente de descarga nominal (In)
5kA (Classe 1 / Classe de Distribuição): Para linhas de distribuição padrão com atividade moderada de raios. Adequado para pára-raios de linha e pequenos transformadores de distribuição.
10kA (Classe 2 / Classe Estação): Para subestações, transformadores críticos e áreas com alta densidade de descargas atmosféricas. Proporciona maior capacidade de absorção de energia e maior vida útil. Recomendado para a maioria das aplicações de subestações de 33kV.
3. Distância de fuga e nível de poluição
A distância de fuga deve ser selecionada de acordo com o ambiente de instalação de acordo com IEC 60815:
| Aplicação típica | de infiltração mínima | de nível de poluição |
|---|---|---|
| Leve (Nível I) | 16mm/kV | Interior, áreas de baixa umidade |
| Médio (Nível II) | 20mm/kV | Instalações externas em geral |
| Pesado (Nível III-IV) | 25–31mm/kV | Zonas costeiras, desérticas e industriais |
Para sistemas de 33 kV com tensão máxima de 36 kV, uma distância de fuga de 900–1330 mm é típica para áreas de poluição pesada. Pára-raios revestidos em porcelana estão disponíveis com distâncias de fuga estendidas para ambientes costeiros e industriais.
4. Seleção do material da carcaça: porcelana vs. polímero
Esta é uma decisão crítica que afeta o desempenho mecânico, a instalação e o custo total de propriedade. A tabela de comparação abaixo resume as principais diferenças:
Escolha o invólucro de porcelana quando: a carga mecânica for extrema (ventos fortes, zonas sísmicas), a carga térmica for severa ou as especificações de serviços públicos exigirem explicitamente a construção em porcelana . Escolha o invólucro de polímero quando: simplicidade de instalação, leveza e desempenho superior contra poluição forem prioridades.
| Unidade | de parâmetro | Y5W-33 (5kA) | Y10W-33 (10kA) |
|---|---|---|---|
| Tensão nominal (ur) | kV (rms) | 33 | 33 |
| Tensão Máxima de Operação Contínua (MCOV/Uc) | kV (rms) | 27,0–27,5 | 27,0–27,5 |
| Corrente de descarga nominal (In) | Ka | 5 | 10 |
| Tensão residual de impulso de corrente íngreme (1/4µs) | kV (crista) | ≤113 | ≤113 |
| Tensão residual de impulso de raio (8/20µs) | kV (crista) | ≤99 | ≤99 |
| Tensão residual de impulso de comutação (30/60µs) | kV (crista) | ≤89 | ≤89 |
| resistência atual da onda quadrada de 2ms | A | 150 | 250 |
| Suporta impulso de alta corrente 4/10µs | Ka | 65 | 100 |
| Distância de fluência | mm | 750–900 | 1055–1330 |
| Material de moradia | — | Porcelana elétrica | Porcelana elétrica |
| Núcleo do Varistor | — | ZnO (óxido de zinco) sem intervalos | ZnO (óxido de zinco) sem intervalos |
| Padrão | — | IEC 60099-4 | IEC 60099-4 |
| Temperatura operacional | °C | -40 a +45 | -40 a +45 |
| Altitude | m | ≤3000 | ≤3000 |
Nota: A distância de fuga varia de acordo com a especificação do nível de poluição. Avaliações personalizadas disponíveis mediante solicitação.
Este pára-raios de porcelana de 33kV foi projetado para as seguintes instalações:
Linhas de distribuição aéreas de 33kV: protegem isoladores de linha, transformadores e terminações de cabos conectados contra sobretensões induzidas por raios. Particularmente adequado para zonas de alta atividade atmosférica, onde os pára-raios de linha reduzem o risco de descargas elétricas e eliminam a necessidade de fios blindados.
Transformadores de distribuição: Instalados no lado primário dos transformadores de 33kV/11kV ou 33kV/0,4kV para bloquear surtos de entrada antes que atinjam o isolamento do enrolamento.
Terminações de cabos e painéis de distribuição: protegem as extremidades de vedação dos cabos e os painéis de distribuição conectados contra sobretensões de comutação e surtos transitórios propagados através dos cabos de alimentação conectados.
Equipamentos de Subestação: Aplicados como proteção de classe de estação para barramentos, disjuntores e transformadores de instrumentos em subestações de 33kV.
| Pára-raios de porcelana Aspect | 33kV | Pára-raios de polímero 33kV |
|---|---|---|
| Material de moradia | Cerâmica elétrica vitrificada | Borracha de silicone / EPDM sobre núcleo FRP |
| Peso (aprox.) | 8–12kg | 2–4kg |
| Força do modilhão | Alto (até 70.000 lb/311 kN) | Moderado |
| Resistência à poluição | Requer distância de fuga adequada | Superfície hidrofóbica repele ativamente a água |
| Comportamento de falha | Pode quebrar sob culpa; alívio de pressão direcional disponível | Não fragmentação; mais seguro em áreas povoadas |
| Resistência UV/Envelhecimento | Excelente estabilidade a longo prazo | Bom; o silicone pode envelhecer sob UV extremo |
| Tipos de cabos adequados | Todas as terminações de cabos XLPE, EPR e PILC de 33kV | Mesmo; preferido para caixas de cabo compactas |
| Ambiente recomendado | Ventos fortes, zonas sísmicas, subestações, locais de alta temperatura | Instalações costeiras, desérticas e com espaço limitado |
| Requisito de instalação | Guindaste ou equipamento de elevação; estrutura de suporte rígida | Manuseio manual; montagem padrão em poste ou suporte |
| Manutenção | Inspeção visual periódica; limpeza se estiver muito poluído | Inspeção visual; superfície hidrofóbica autolimpante |

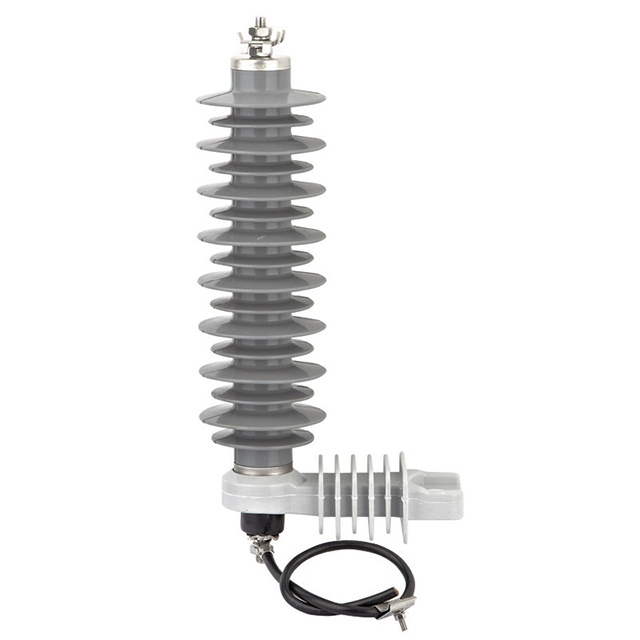

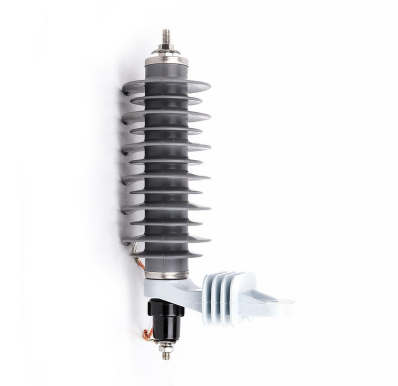

Série de Arrester de Surge:
Classificações: 0,22 ~ 500kV (porcelana), 0,22 ~ 220kV (composto)
Aplicações: Projetado para proteger os sistemas de transmissão e distribuição de energia contra excesso de tensão causados por raios ou outros surtos elétricos.
Opções de alojamento: Disponível em ambos os prisioneiros de prolongamento de óxido de metal composto de polímero de silicone e prisioneiros de óxido de metal de porcelana.
Proteção e confiabilidade: A proteção e confiabilidade do chaveiro de surre foram significativamente aprimoradas devido à sua construção robusta e tecnologia avançada.
Por que escolher nossos prisioneiros de segurança?
Proteção superior: os prisioneiros de pura de óxido de zinco são conhecidos por sua proteção superior contra a excesso de tensão, tornando-os uma escolha confiável para sistemas de alta tensão.
Durabilidade a longo prazo: a moradia de porcelana garante resistência a longo prazo a danos ambientais, mesmo em condições adversas.
Alta eficiência: nenhum projeto de lacunas de descarga e características não lineares fornecem uma maneira mais eficiente e confiável de lidar com situações de tensão excessiva.
Condição de trabalho
1. Temperatura do ar ambiente: -40 ℃ ~+40 ℃;
2. Altitude: <= 2000m;
3. Frequência: 48Hz ~ 62Hz;
4. A tensão de frequência de potência aplicada entre os terminais do Relvente de Surre não deve exceder a tensão operacional contínua do Surge Marrter;
5. A intensidade do terremoto é inferior a 8 graus;
6. Max. A velocidade do vento é de 35m/s.
Parâmetro Técnico Principal

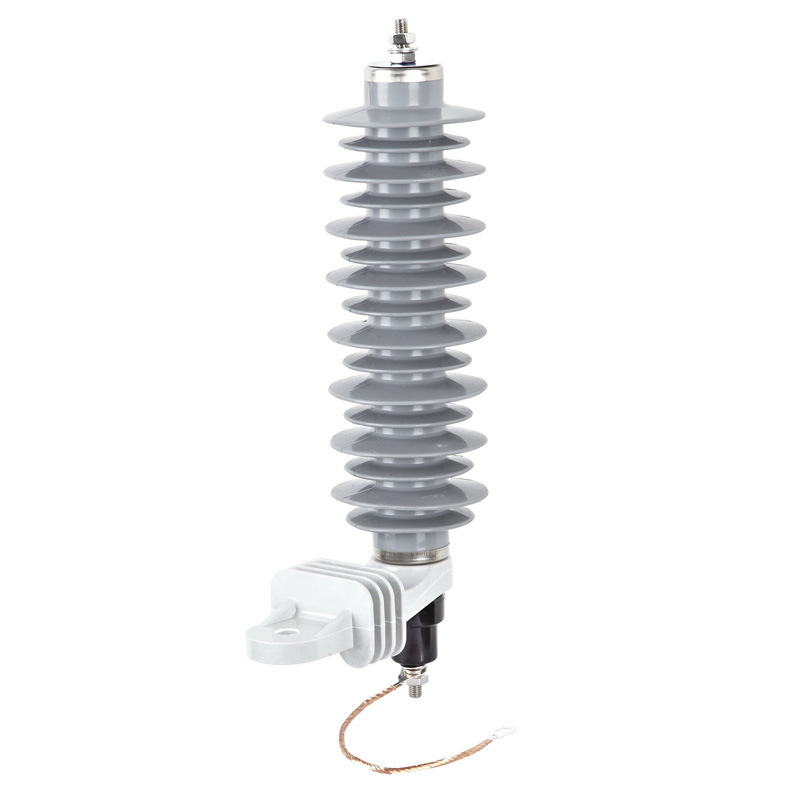

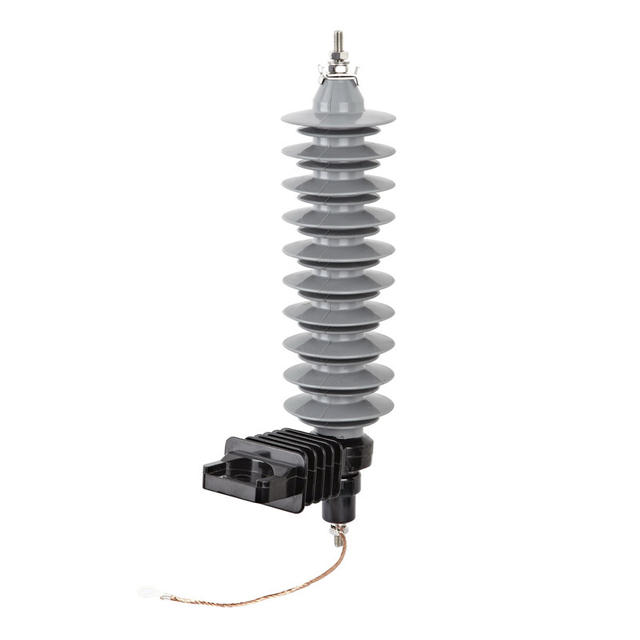

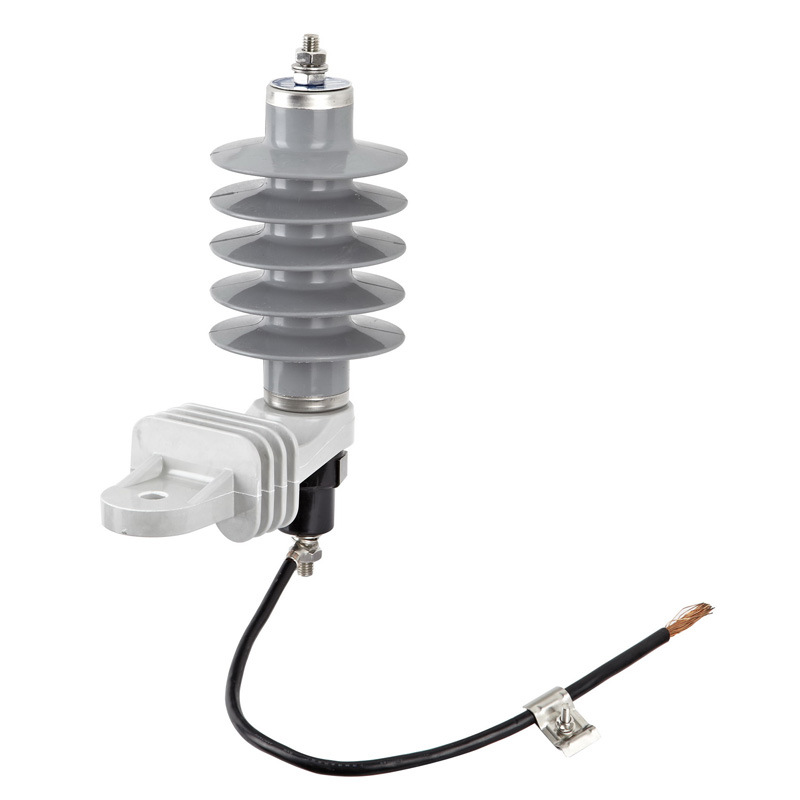

1. Caixa de polímero de óxido de metal (sem gapless) Risotor de onda para sistema CA (série 5KA)
Modelo | Tensão nominal (kvr.ms) | Tensão de operação contínua (KVR.MS) | Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp) | Classe de descarga de linha | Distância de fluência (mm) | 2ms Square Wave Impulse Corrente suporta (a) | 4/10 μHIGH CURSY IMPULSE STORDS (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |

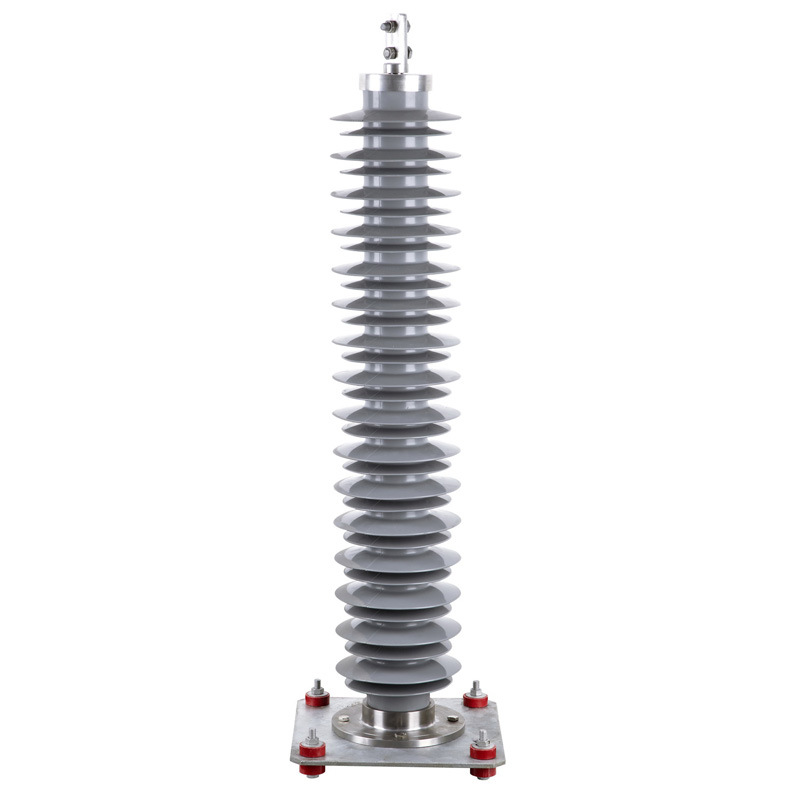

2. Caixa de polímero de óxido de metal (sem gapless) Risotor de onda para sistema CA (série 10KA)
Modelo | Tensão nominal (kvr.ms) | Tensão de operação contínua (KVR.MS) | Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp) | Classe de descarga de linha | Distância de fluência (mm) | 2ms Square Wave Impulse Corrente suporta (a) | 4/10 μHIGH CURSY IMPULSE STORDS (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-2000 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3. Caixa de polímero de óxido de metal (sem gapless) Risotor de surre para o sistema CA (série 20KA)
Modelo | Tensão nominal (kvr.ms) | Tensão de operação contínua (KVR.MS) | Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp) | Classe de descarga de linha | Distância de fluência (mm) | 2ms Square Wave Impulse Corrente suporta (a) | 4/10 μHIGH CURSY IMPULSE STORDS (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-2000 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4. Metragem de porcelana de óxido de metal (sem gapless) Risotor de surre para o sistema CA (série 5KA)
Modelo | Tensão nominal (kvr.ms) | Tensão de operação contínua (KVR.MS) | Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp) | Classe de descarga de linha | Distância de fluência (mm) | 2ms Square Wave Impulse Corrente suporta (a) | 4/10 μHIGH CURSY IMPULSE STORDS (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5. Caixa de polímero de óxido de metal (sem gapless) Risotor de onda para sistema CA (série 10KA)
Modelo | Tensão nominal (kvr.ms) | Tensão de operação contínua (KVR.MS) | Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp) | Classe de descarga de linha | Distância de fluência (mm) | 2ms Square Wave Impulse Corrente suporta (a) | 4/10 μHIGH CURSY IMPULSE STORDS (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-2000 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6. Caixa de polímero de óxido de metal (sem gapless) Risotor de onda para sistema CA (série 20KA)
Modelo | Tensão nominal (kvr.ms) | Tensão de operação contínua (KVR.MS) | Tensão residual de impulso de iluminação sob corrente de descarga nominal (<= kvp) | Classe de descarga de linha | Distância de fluência (mm) | 2ms Square Wave Impulse Corrente suporta (a) | 4/10 μHIGH CURSY IMPULSE STORDS (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-2000 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
