26/35kV Três núcleos Kit de terminação interna encolhida pelo calor

5 0 Rever

Quantidade:




Inquérito Adicionar a cesta

Descrição do produto

Descrição do produto

4E-NRS , 4E-WRS , 4E-JRS Acessórios de cabo encolhidos por calor

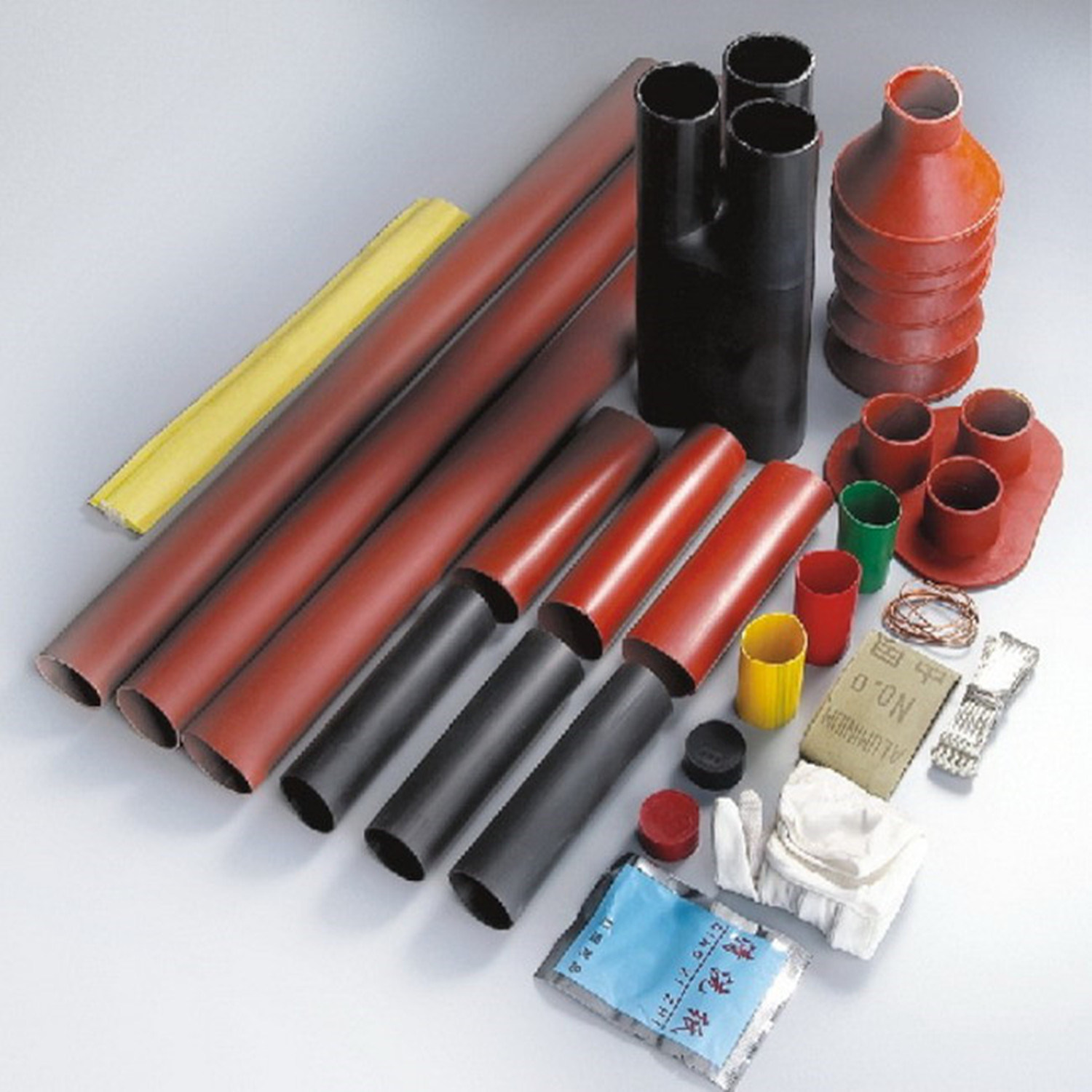

4e-nrs, 4e-wrs, 4e-jrs acessórios de cabo encolhidos por calor são aplicados a 35kV e abaixo do cabo de borracha. Os acessórios de cabos encolhidos por calor estão usando o polímero multifásico de importação, são os produtos de atualização dos acessórios de cabo do tipo embrulhado. Com instalação conveniente, continue com a pressão radial adequada no corpo do cabo, a característica da interface é boa. O tubo de controle de tensão do tipo de parâmetro para melhorar a distribuição do campo elétrico, que pode efetivamente resolver a seção de blindagem externa do cabo no problema de concentração de tensão elétrica. As propriedades elétricas são aprimoradas dos acessórios de cabo do tipo embrulhado para garantir a segurança e a operação confiável. Os principais componentes são tubulares, basicamente, incluindo tubo de tensão, tubo de isolamento, tubo de três dedos, manga protetora do tubo selado, etc.

Desempenho principal e características da estrutura:
desempenho técnico: atender aos requisitos BS EN 50181, IEC60502, GB/T12706.
Matérias-primas encolhidas por calor: o tubo de tensão é o tipo de parâmetro, campo elétrico bem distribuído no local de corte isolante do cabo. O tubo isolante tem efeito de isolamento, a manga de proteção tem efeito de proteção. O encolhimento do calor do produto é bastante estável, pode ser reduzível ao tamanho original da condição de aquecimento, a deformação residual é pequena. Todos os produtos estão processando a formação na fábrica. Não há necessidade de usar fogo, nenhum treinamento especial, a instalação é simples e rápida.
Tem resistência à sujeira, envelhecimento e boa prova d'água, com desempenho superior resistente ao calor frio.
A superfície é lisa e bonita.

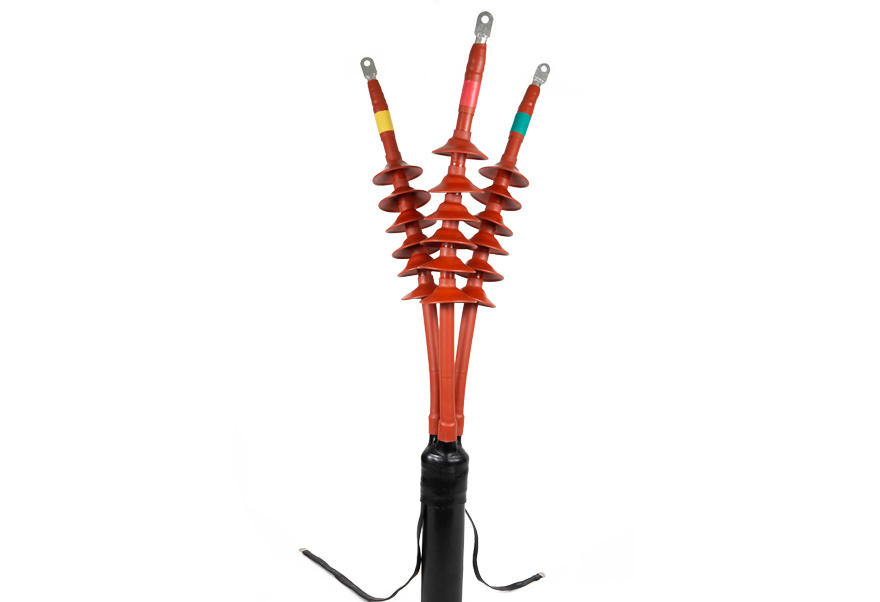

Terminação ao ar livre encolhido por calor

LUGO 2. Núcleo do cabo 3. Adesivo de derretimento 4. Tubo de vedação 5. Camada de isolamento do cabo 6. Tubo de encolhimento de calor 7. Salia de chuva de orifício único 8. Tubo de tensão 9. Camada semi-condutora 10. Camada de tela de cobre de cobre 11. Triângulo de três orifícios 12. bainha do trigêmeo 13. Fireia de desperdício 14. Cabo 15.

Número da seção de tensão	1	2	3	4
8.7/15	25-50	70-120	150-240	300-400
12/20,26/35	50-95	120-185	240-400	500-630

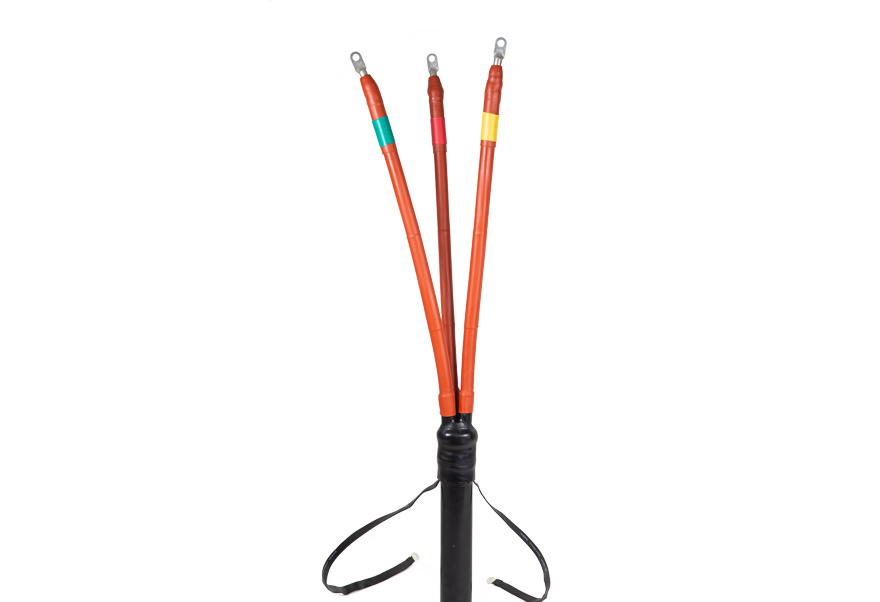

encolhimento de calor interno

Acessórios para cabos de baixa tensão de tensão 1KV Aconstração de cabo de articulação de articulação de articulação

LUGO 2. Núcleo do cabo 3. Adesivo de derretimento 4. Tubo de vedação 5. Camada de isolamento do cabo 6. Tubo de encolhimento de calor 7. Salia de chuva de orifício único 8. Tubo de tensão 9. Camada semi-condutora 10. Camada de tela de cobre de cobre 11. Triângulo de três orifícios 12. bainha do trigêmeo 13. Fireia de desperdício 14. Cabo 15.

Número da seção de tensão	1	2	3	4
8.7/15	25-50	70-120	150-240	300-400
12/20,26/35	50-95	120-185	240-400	500-630

de término interno encolhido por articular

1. Fita semi -condutora 2. Adesivo de selante à prova d'água 3. Tubo semi -condutivo 4. Isolamento do cabo 5. Tubo de conexão 6. Fita semi -condutora 7. Camada semi -condutora 8. Tubo de isolamento externo 9. Tubo interno de isolamento 10. Tubo de tensão 11. Fita adesiva de cobre

Número da seção de tensão	1	2	3	4
8.7/15	25-50	70-120	150-240	300-400
12/20,26/35	50-95	120-185	240-400	500-630

média

Item	Exigência
Item	8.7/15 (17,5)	12/20 (24)	26/35 (40,5)
Teste de tensão de frequência de potência de 5 minutos	39kV, sem flashover, sem quebra	54kV, sem flowover, sem quebra	117kV, sem flowover, sem colapso
Teste de descarga parcial	Capacidade de descarga de 15kV ≤10pc	Capacidade de descarga de 20kV ≤10pc	Capacidade de descarga de 45kV ≤10pc
Teste de impulso de raios	95kV	125kV	200kV
Teste de impulso de raios	10 vezes de positivo e negativo, sem flowover, sem quebra
Teste de ciclo de carga de tensão constante no ar	22kV	30kV	65kV
Teste de ciclo de carga de tensão constante no ar	O condutor é aquecido a 95-100ºC, cada ciclo é 8H, aquecendo 5H e resfriando 3h por 60 ciclos.
Teste de descarga parcial em alta temperatura	Capacidade de descarga de 15kV ≤10pc	Capacidade de descarga de 20kV ≤10pc	Capacidade de descarga de 45kV ≤10pc
15 minutos de tensão AC Teste	22kV, sem flowover, sem quebra	30kV, sem flowover, sem colapso	65kV, sem flowover, sem quebra
Teste de tensão CC negativa	52kV, sem flowover, sem colapso	64kV, sem flowover, sem quebra	156kV, sem flowover, sem colapso
Teste de tensão de frequência de potência 4H	35kV, sem flowover, sem quebra	48kV, sem flowover, sem quebra	104kV, sem flowover, sem quebra
Teste de pulverização de sal de terminação ao ar livre 1000h	11kV, sem flashover, sem quebra	15kV, sem flowover, sem colapso	32,5kV, sem flashover, sem quebra
Teste de umidade de terminação interna 300h	11kV, sem flashover, sem quebra	15kV, sem flowover, sem colapso	32,5kV, sem flashover, sem quebra
