200 carretéis/hora de cópia automática de spool para eletrônicos

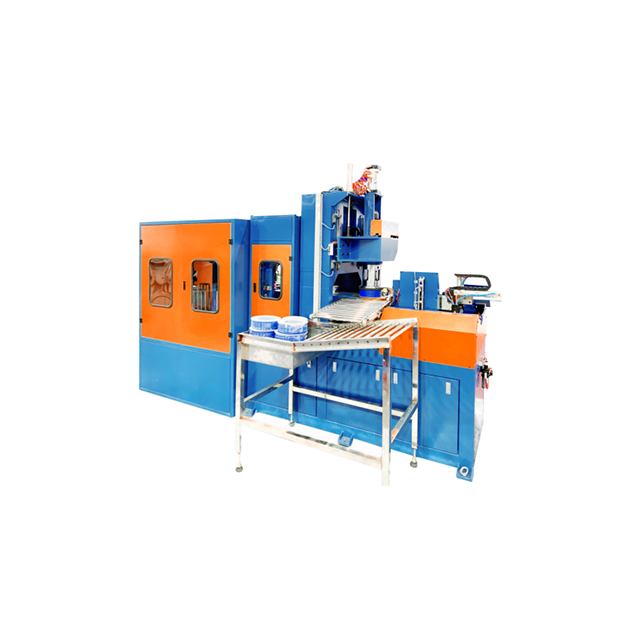

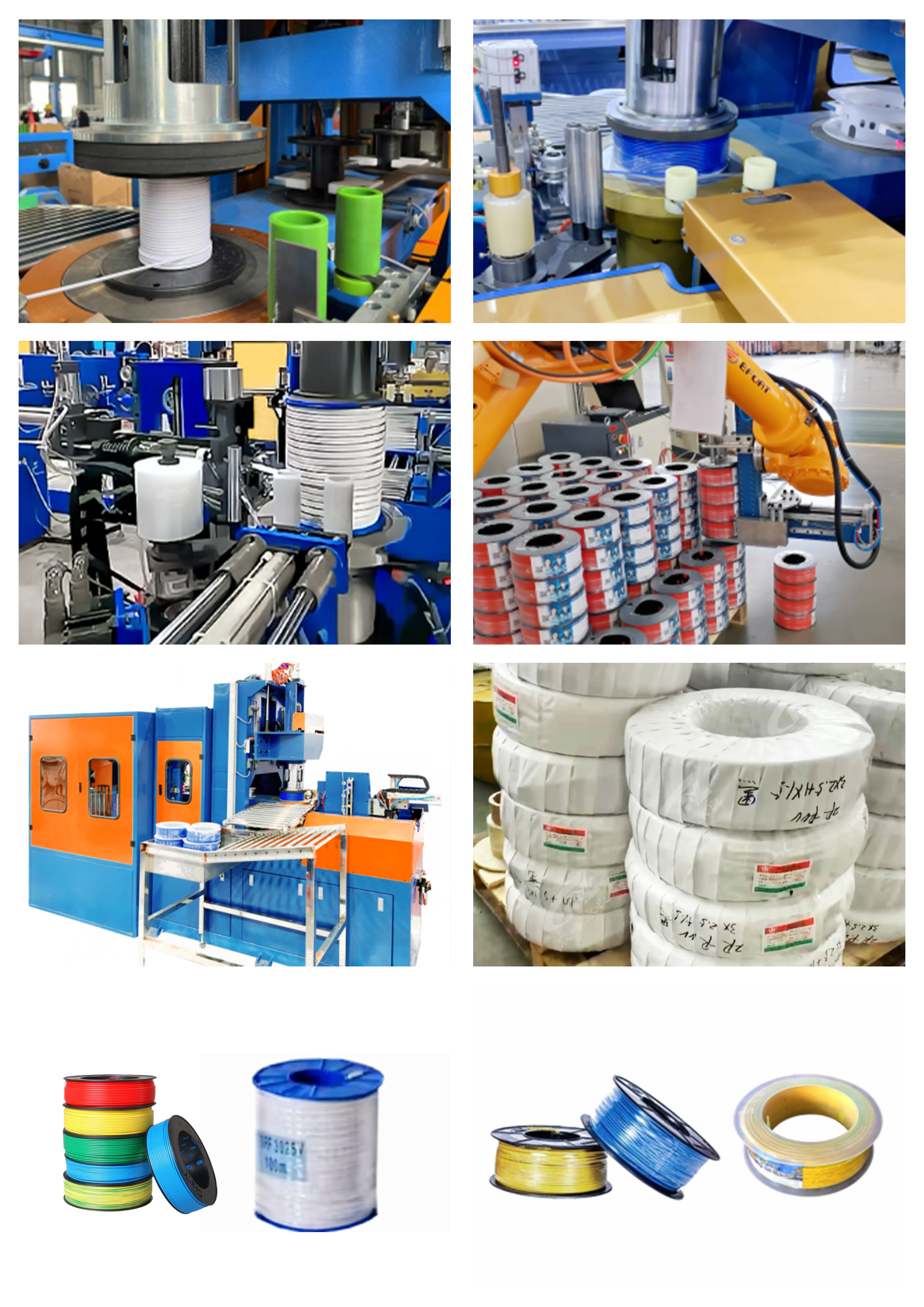

Sistema de enrolamento automático inteligente – Máquina de enrolamento robótico inteligente

Visão geral do produto

Este avançado sistema de enrolamento automático elimina as inconsistências do enrolamento manual, integrando robótica inteligente e monitoramento de qualidade em tempo real. Capaz de lidar com pesos de bobinas que variam de 0,5 kg a 5 kg com precisão incomparável, este sistema foi projetado para instalações de fabricação de eletrônicos de alto volume, linhas de montagem de cabos e fábricas de processamento de fios.

Seja produzindo fios finos para microeletrônica (por exemplo, AWG 30, 0,25 mm) ou cabos mais pesados ​​para aplicações de energia (por exemplo, AWG 10, 2,6 mm), seu sistema de controle de tensão adaptativo garante a formação uniforme da bobina com tolerâncias de enrolamento de ±0,5 mm.

Projetado para se integrar perfeitamente aos ecossistemas de fábricas inteligentes, este sistema se conecta ao MES (Manufacturing Execution Systems) para rastreabilidade total da produção, incluindo:

• Rastreamento de lote – por spool, turno ou execução de produção

• Registro de dados de qualidade – tensão, velocidade, comprimento e eventos de falha

• Monitoramento OEE em tempo real – eficácia geral do equipamento

• Diagnóstico remoto – alertas de manutenção preditiva

Isto o torna um ativo indispensável para fabricantes de:

• Chicotes de fios (automotivo, aeroespacial, industrial)

• Bobinas para solenóides e relés

• Enrolamentos de precisão para dispositivos médicos

• Fiação de sensores para IoT e eletrônicos de consumo

---

Principais recursos

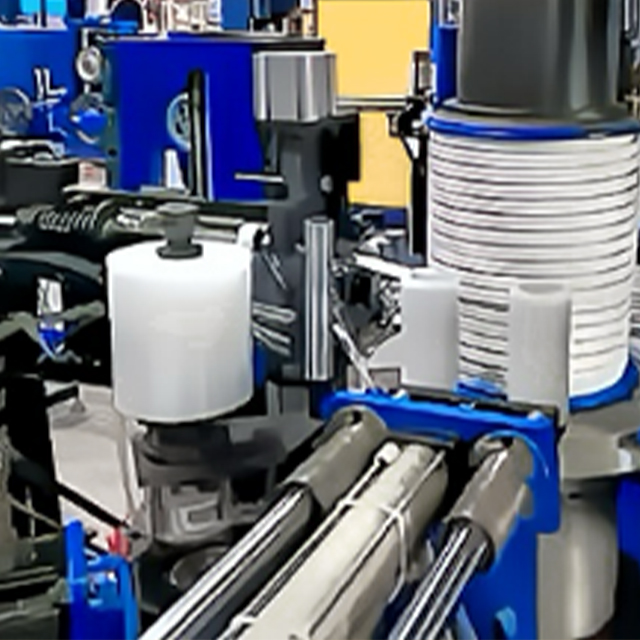

Velocidade ultra-alta

• Taxa de produção: 200 bobinas por hora – uma melhoria de 30% em relação aos métodos manuais convencionais

• Operação contínua: Mantém uma produção consistente durante a operação 24 horas por dia, 7 dias por semana, graças a:

• Estrutura mecânica robusta (estrutura em ferro fundido, montagem com amortecimento de vibrações)

• Sistema de gerenciamento térmico (resfriamento por ar forçado de motores e inversores)

• Troca automática de carretel (opcional – reduz o tempo de inatividade entre os ciclos)

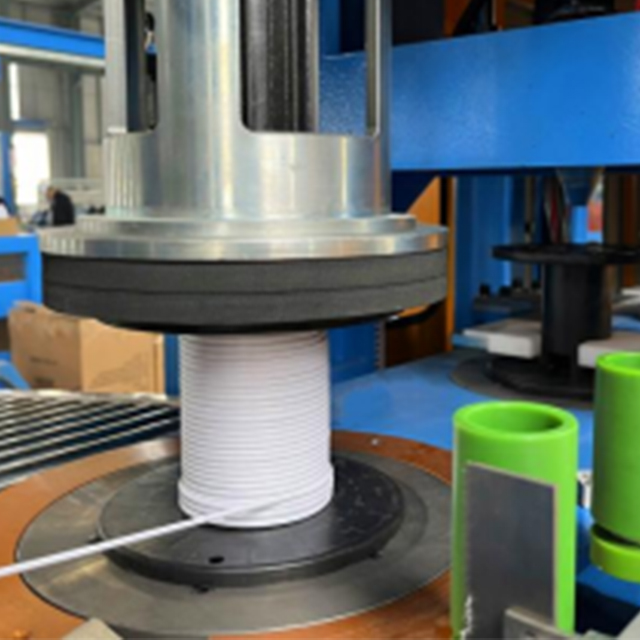

Controle Inteligente de Tensão

• Emprega servomotores duplos de alta precisão emparelhados com células de carga que coletam dados de tensão 1.000 vezes por segundo

• Mantém a tensão com precisão de ±1% em diâmetros de fio de 0,05 mm a 2,5 mm

• Previne:

• Alongamento do fio (tensão excessiva)

• Deformação do fio (tensão insuficiente levando a bobinas soltas)

• Quebra de fio (picos repentinos de tensão)

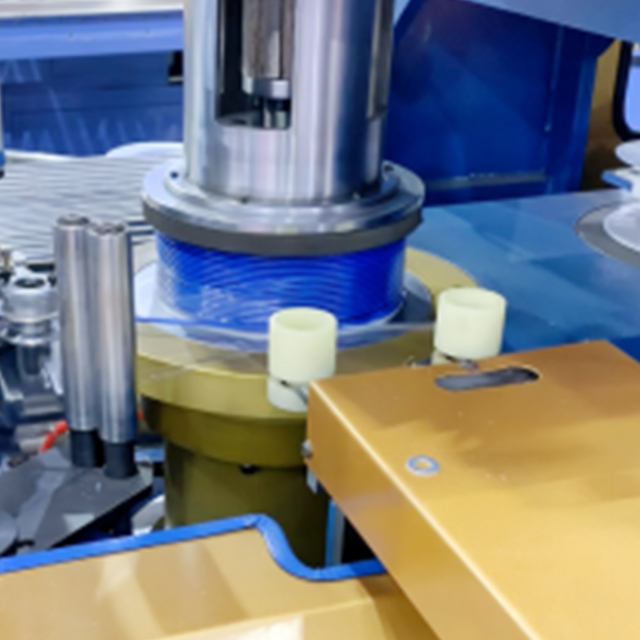

Compatibilidade multiformato

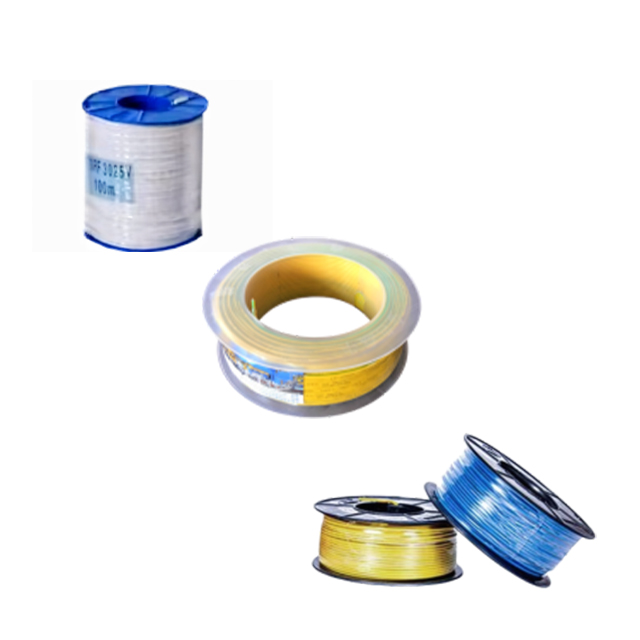

Suporta uma ampla gama de especificações de carretel:

As ferramentas de troca rápida permitem transições de formato em menos de 10 minutos, reduzindo o tempo de inatividade da troca.

Interface amigável

• Controlador PLC touchscreen de 15 polegadas com HMI (Interface Homem-Máquina) intuitivo

• Armazena até 100 receitas de produção (tamanho do carretel, bitola do fio, padrão de enrolamento, perfil de tensão)

• Monitoramento em tempo real dos principais parâmetros:

• Velocidade de enrolamento (m/min)

• Tensão (N ou gf)

• Comprimento da bobina (m)

• Porcentagem de preenchimento do spool

• Condições de falha (quebra do fio, desvio de tensão, emperramento do carretel)

• Alertas instantâneos para condições incomuns:

• Detecção de quebra de fio

• Desvio de tensão além dos limites definidos

• Carretel cheio (parada automática ou solicitação de troca de carretel)

Recursos técnicos adicionais

---

Especificações técnicas

---

Comparação: Sistema de Enrolamento Automático vs Enrolamento Manual

---

Aplicações

Eletrônicos de consumo

Fornece enrolamento preciso para fiação interna em:

• Smartphones (bobinas de carregamento, fios de antena)

• Laptops e tablets (cabos de vídeo, fiação da bateria)

• Dispositivos IoT (condutores de sensores, fios de fonte de alimentação)

• Wearables (smartwatches, rastreadores de fitness)

• Eletrodomésticos (enrolamentos de motor, fiação de controle)

Nessas aplicações, o design compacto da bobina e o comprimento consistente do fio são essenciais para:

• Miniaturização do produto (colocando mais funções em espaços menores)

• Confiabilidade de desempenho (propriedades elétricas consistentes)

• Automação de montagem (comprimentos de fio precisos para inserção robótica)

Indústria Automotiva

Produz bobinas de alta qualidade para:

• Solenóides automotivos (controle de transmissão, injeção de combustível)

• Sistemas de ignição (bobinas de ignição, sensores do virabrequim)

• Chicotes elétricos dos sensores (ABS, airbag, assistência ao estacionamento)

• Componentes de veículos elétricos (EV) (gerenciamento de bateria, controle de motor)

• Sistemas de iluminação (bobinas condutoras de LED, reatores)

Atende aos rigorosos requisitos de durabilidade da IATF 16949 (gestão de qualidade automotiva) e ISO 16750 (testes ambientais para sistemas elétricos).

Dispositivos Médicos

Fabrica bobinas de precisão para equipamentos médicos essenciais, incluindo:

• Máquinas de ressonância magnética (bobinas de gradiente, bobinas de RF)

• Marcapassos (eletrodos e bobinas de detecção)

• Desfibriladores (bobinas de carga de alta tensão)

• Robôs cirúrgicos (fiação do codificador, bobinas do motor)

• Diagnóstico por imagem (TC, ultrassom, bobinas de raios X)

Em aplicações médicas, a uniformidade da bobina impacta diretamente:

• Precisão do dispositivo (integridade do sinal, redução de ruído)

• Segurança do paciente (operação confiável, sem falhas intermitentes)

• Conformidade regulatória (FDA, CE, ISO 13485)

Aplicativos Adicionais

---

Perguntas frequentes (expandidas)

P: Ele pode lidar com fios de várias fios?

R: Sim. O sistema foi projetado especificamente para processar fios trançados e de núcleo sólido com igual precisão. Suas guias de fio ajustáveis ​​e configurações de tensão variáveis ​​acomodam diferentes contagens de fios:

• 7 fios (fio flexível padrão)

• 19 fios (cabo altamente flexível)

• 37 fios (fio ultraflexível)

Tudo isso sem comprometer a qualidade da bobina, a consistência da tensão ou a precisão do enrolamento.

P: Qual é o comprimento mínimo do fio por carretel?

R: O sistema pode processar com segurança fios tão curtos quanto 500 mm, tornando-o adequado para:

• Prototipagem (curtas tiragens para desenvolvimento de novos produtos)

• Produção em pequenos lotes (pedidos personalizados, execuções piloto)

• Ambientes de P&D (testes de novos materiais de fio ou designs de bobinas)

• Conjuntos de cabos personalizados (comprimentos não padrão)

Para comprimentos maiores, o sistema pode suportar até 5.000 metros por carretel, dependendo da bitola do fio e do tamanho do carretel.

P: A manutenção é necessária com frequência?

R: O design do sistema prioriza baixa manutenção com:

• Rolamentos cerâmicos autolubrificantes – sem graxeiras, sem lubrificação periódica

• Componentes de acionamento selados – evita a entrada de poeira e detritos

• Arquitetura modular – simplifica a substituição de peças (sem necessidade de ferramentas especiais)

A manutenção de rotina é recomendada a cada 2.000 horas de operação (aproximadamente 3–6 meses de operação contínua) e normalmente consiste em:

• Mudanças de filtro (filtros de entrada do ventilador de resfriamento)

• Verificações de calibração de tensão (usando pesos de teste fornecidos)

• Inspeção da guia de fio (verificação de desgaste, substituição se necessário)

P: Ele se integra às linhas de produção existentes?

R: Sim. O sistema oferece compatibilidade plug-and-play com:

• Suportes de desbobinamento de fio (controle de tensão ativo ou passivo)

• Máquinas de corte e decapagem de fio (para alimentação de fio pré-cortado)

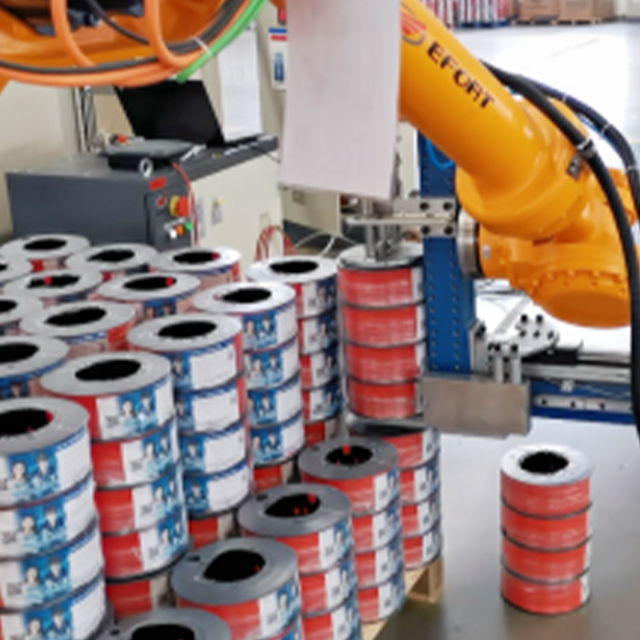

• Sistemas transportadores (para manuseio automatizado de bobinas)

• Sistemas MES e ERP (via Ethernet/IP, Modbus TCP ou Profinet)

P: Qual é o retorno do investimento (ROI) típico?

R: Com base em volumes de produção típicos:

• Economia de mão de obra: redução de 50–75% na mão de obra sinuosa

• Melhoria da qualidade: Taxa de rejeição reduzida (2–5% até <0,5%)

• Maior rendimento: 30% mais spools por hora

• Período de ROI típico: 6–12 meses

---

Conformidade e Certificações

---

Embalagem e envio

Métodos de envio:

• Frete marítimo – padrão (contêiner de 20 pés pode conter de 4 a 6 unidades)

• Frete aéreo – disponível para pedidos urgentes

• Frete terrestre – entrega regional

Documentação incluída:

• Lista de embalagem

• Fatura comercial

• Manual de instalação

• Esquemas elétricos

• Relatório de teste (aceitação de fábrica)

---

Informações sobre pedidos

Opções:

• Trocador automático de carretel (reduz o tempo de inatividade)

• Módulo de comunicação Ethernet/IP ou Profinet

• Modem de diagnóstico remoto (para manutenção preditiva)

• Adaptadores de carretel personalizados (para designs de carretel não padrão)
