132kV GIS Terminação Tipo seco Transmitível Acessórios para cabos

Descrição do produto

Introduction on Cable Accessories for 48/66~290/500kV
48/66k V ~290 / 500k V  high voltage cable accessories can be classified as porcelain bushing  outdoor  termination , composite  bush ing outdoor  termination ,  full- prefabricated soft  dry type  outdoor  termination , GIS  termination ,  full- prefabricated silicone rubber straight through  / insulating joint,  assembled  joint applied to any cross section, single -phase type and Tipo trifásico para  junta  de ramificação trifásica  totalmente seco , caixa de aterramento e caixa de proteção de aterramento, caixa interconectada e protetor de bainha, e tc .

4e-yjzggc  p put  d ry  tipo  gis  termination A empresa

produz  dois términos de plugue seco de 4e-yjzgg  e  término  de  plug -yjzgs e término de plugue de 4eg e término seco de término  4eg-yjzgg e 4eggcd shecl shecl sryj sryj sryj sryj srynzg srynzg sryn  sryn sryn sryj sryj sryj sryj sryj sryj sryj sryj sryj typen scorning  scermination , 4eggcd longcd curto curto término seco Equipamento e conexões de cabo. Eles são compostos de potência externa, fundição epóxi, cone de tensão pré -fabricada, suporte de cone e tubo de cauda. O principal corpo de borracha de silicone macio pré-fabricada está usando a estrutura seca de borracha de borracha de borracha de borracha líquida importada, que tem estabilidade a longo prazo da potência duradoura de retenção de potência e uniforme de campo elétrico . O epóxi está usando moldagem por fundição a vácuo de resina epóxi, estrutura de plug-se de plug-se de plug-se de teto de cone. Não há necessidade de preencher gás ou óleo isolante, garantir efetivamente a operação segura de longo prazo do produto. Nosso produto está usando a estrutura de vedação múltipla que pode efetivamente impedir o vazamento de imersão na água. Todos os selos estão usando o material de borracha NBR ou silício importado. Todos os materiais brutos do fixador são de aço inoxidável com bom desempenho de vedação à prova d'água.
Nossos produtos atendem aos padrões da IEC60859 (1999), IEC62271-209 (2007), de acordo com o GIS Electrical Equipment. Há uma pequena diferença entre  os dois padrões, se os usuários não exigirem por escrito, geralmente com base no padrão do IEC62271-209.

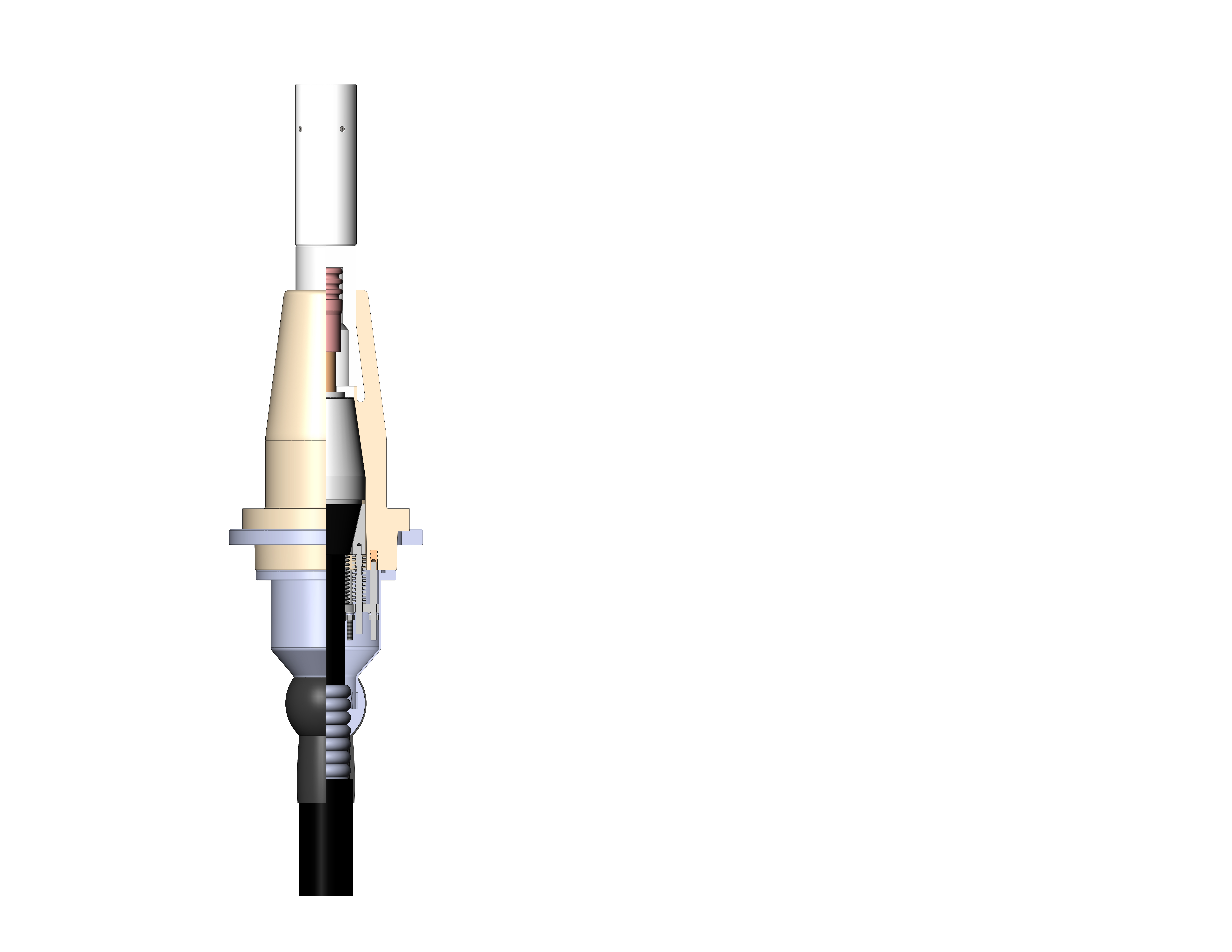

1. Rod fiscável    2. Langa de travamento    3. Cone de tensão    4. Bucha epóxi    5. Suporte do cone    6. Anexamento da mola    7. Tubo da cauda    8. Cabo



Tamanho mm	48/66KV	64/110kV	80/138KV	127/220KV
L  Tipo curto	310	470	470	620
Um  tipo curto	900	1020	1020	1260
L  Tipo longo	583	757	757	960
Um  tipo longo	1200	1310	1310	1600

Recursos da estrutura principal:
Estrutura avançada: Estrutura de plugue seco totalmente selada, pode primeiro enviar fundição epóxi e conectar à fábrica de equipamentos GIS e pré-instalar -  o no equipamento GIS.
Instalação fácil: o comprimento da estrutura do plug-in do cabo é inferior  a 300 mm, do tipo seco com sem óleo e sem gás, reduzindo bastante o trabalho.

Nota: De acordo com os requisitos da IEC 62271-209 e GB/T 22381-2008, as dimensões de instalação da terminação GIS podem ser divididas em tipo curto e tipo longo (a parte superior do mapa de esboço é um tipo longo).

1-500k V  C able  A ccessories  E lectrical  P erformance  P arameter
1~500k V  cable accessor i es common parameters and factory test specification
Voltage levels provided by our company include 1k V , 10k V , 35k V , 48/66k V , 56/78k V , 64/110k V , 76/ 132kV , 127/220k V , and 290/500k V  in conforme IEC60502, IEC60840, IEC62067, IEC60859, IEC62271-209, GB/T11017, GB  /  Z18890 ,  GB/T22078 , GB/T12706  , GB311,  GB/  DEL888, GB/  T22078.  JB/T8144 Padrões e aprovam o teste rigoroso de fábrica, teste de tipo e teste de pré -identificação  (220K V  e acima).
Nome do teste e

classificações de teste de código e código :

Não.	Nome do teste	Código
1	Teste de rotina	R
2	Teste de amostragem	S
3	Teste de tipo	T
4	Teste -de pré -identificação	P
5	Teste adicional	A

teste de rotina para cada um do cone de tensão, bucha epóxi GIS e direto através do corpo principal da junta pré -fabricada de 66kV e acessórios acima de cabos:

Item	66kv	110kV	220KV
Descarga parcial	72kV , descarga parcial não mais do que os itens realizados anteriormente	96kV , descarga parcial não mais do que os itens realizados anteriormente	Descarga parcial de 190kV ,  não mais do que os itens realizados anteriormente
Frequência de energia suporta tensão	120kV/30min  (corpo principal da junta  60min , sem flashover sem quebra)	160kV/30min  (corpo principal da junta  60 minutos , sem flashover sem quebra)	318KV/30min  (corpo principal da junta  60 minutos , sem flashover sem quebra)
Teste de vedação	0,25 ± 0,01MPA/1H  para acessórios de vedação, bucha de porcelana, bucha composta, sem vazamento
	0,6 ~ 0,7MPa/1H  para bucha epóxi, sem vazamento
Teste  de aparência	Sem danos, sem rachaduras e outros defeitos que afetam a qualidade e a aparência

O GIS de 132kV (Gas Isolled Switchear) Termination Type Cable Acessórios de cabo seco são projetados para fornecer terminações seguras e eficientes para conexões de cabo de alta tensão em aplicações GIS. Esses acessórios oferecem tecnologia avançada de isolamento e vedação para garantir a confiabilidade e a longevidade dos sistemas de alta tensão, tornando-os ideais para subestações, aplicações industriais e redes de distribuição de energia.

Principais recursos

1. Classificação de alta tensão

• Projetado especificamente para aplicações de 132kv, fornecendo desempenho ideal para terminações de alta tensão.

• Adequado para cabos de média e alta tensão, garantindo conexões seguras e eficientes.

2. Design flasgável

• O projeto inovador de design trapalhado simplifica a instalação e a manutenção, permitindo fácil conexão e desconexão de cabos sem a necessidade de ferramentas especializadas.

• Reduz o tempo de instalação e o tempo de inatividade operacional, garantindo uma restauração de serviços rápida e confiável.

3. Isolamento do tipo seco

• Utiliza a tecnologia de isolamento do tipo seco, eliminando a necessidade de isolamento líquido, o que reduz o risco de vazamentos e contaminação.

• Garante isolamento elétrico superior e aprimora a segurança do ponto de terminação.

4. Compatibilidade de Gear Isolled Switche

• Compatível com os sistemas GIS, oferecendo uma solução compacta e eficiente para terminações de cabo de alta tensão em espaços confinados.

• Projetado para integrar -se perfeitamente aos painéis GIS, contribuindo para a segurança e confiabilidade geral do sistema.

5. Durabilidade e proteção ambiental

• Resistente a condições climáticas extremas, exposição a UV e flutuações de temperatura.

• Protege os cabos de fatores ambientais, garantindo desempenho duradouro e manutenção mínima.

Aplicações

1. Subestações de porta-chave isoladas a gás (GIS)
   Ideal para terminações de cabo em subestações GIS onde o espaço é limitado e os sistemas de alta tensão estão em operação. O design de tipo seco reproduzido fornece uma solução segura e eficiente para conectar cabos aos painéis GIS.

2. As redes de distribuição de energia
   garantem terminações confiáveis ​​de cabo para sistemas de distribuição de energia, mantendo o desempenho de alta tensão e minimizando o tempo de inatividade nas operações da grade.

3. Projetos de energia renovável
   usados ​​em instalações solares, eólicas e hidrelétricas para manter conexões seguras de cabos em ambientes de alta tensão, contribuindo para a eficiência energética e a confiabilidade do sistema.

4. Sistemas de energia industrial
   adequados para aplicações industriais que requerem terminações de cabo de alta tensão robustas e seguras, garantindo fluxo de energia e segurança ininterruptas nas instalações de fabricação e processamento.

Vantagens do terminação GIS de 132kV acessórios de cabo de tipo seco gis

1. Instalação rápida e fácil

• O design relutante simplifica o processo de instalação e manutenção, reduzindo significativamente o tempo necessário para a configuração e minimizando a interrupção operacional.

2. Altos padrões de segurança

• A tecnologia de isolamento do tipo seco reduz o risco de vazamentos e contaminação, fornecendo isolamento elétrico superior para evitar falhas e falhas.

3. Confiabilidade a longo prazo

• Projetado para suportar condições ambientais extremas, garantindo uma longa vida útil e necessidades de manutenção reduzidas.

• Resistente à corrosão, umidade e alterações de temperatura, tornando -as ideais para instalações ao ar livre.

4. Compacto e eficiente em termos de espaço

• O design compacto é otimizado para uso em aplicativos GIS, onde o espaço é de prêmio, sem comprometer o desempenho ou a segurança.

Por que escolher acessórios de cabos do tipo seco gis de 132kV GIS de 132kV?
Os acessórios de cabos do tipo seco gis de 132kV GIS de 132kV fornecem uma solução avançada, confiável e econômica para terminações de cabo de alta tensão. Com sua instalação fácil, altos padrões de segurança e durabilidade excepcional, esses acessórios são ideais para garantir o desempenho a longo prazo em sistemas críticos de infraestrutura de energia.

Entre em contato conosco hoje para obter mais informações ou para personalizar a solução ideal para suas necessidades de terminação de cabo!
