Introdução em acessórios de cabo para 48/66 ~ 290/500kV
48/66kV~290/500kV high voltage cable accessories can be classified as porcelain bushing outdoor termination, composite bushing outdoor termination, full-prefabricated soft dry type outdoor termination, GIS termination, full-prefabricated silicone rubber straight through /insulating joint, assembled joint applied to any cross section, single-phase type and three-phase type for fully dry insulating branch joint, grounding caixa de caixa e proteção de aterramento, caixa interconectada e protetor de bainha, etc.
| Quantidade: | |
|---|---|
|
| |
4e-yjzwcf4
4E

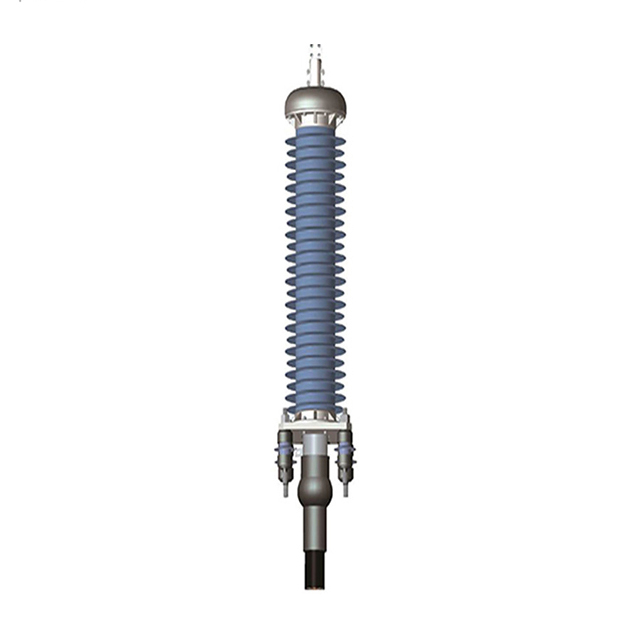

A terminação externa de bucha composta composta de 132kV é um tipo de terminação de cabo de alta tensão projetada para uso externo, normalmente em linhas de energia aérea ou conexões de subestação. Ele combina materiais de polímeros compostos (como borracha de silicone e epóxi) com tecnologias tradicionais de isolamento (como desenhos com óleo ou seco) para fornecer desempenho superior em ambientes poluídos, úmidos ou severos.
Habitação de borracha de silicone : fornece excelente resistência à UV, hidrofobicidade e desempenho anti-poluição (adequado para a poluição da Classe III/IV ).
Núcleo de fibra de vidro epóxi : alta resistência mecânica e propriedades de isolamento.
Projeto cheio de óleo : alguns modelos usam óleo isolante dentro da bucha para obter força dielétrica aprimorada.
Cone de estresse : feito de borracha de silicone líquido importado (LSR) , garantindo distribuição uniforme de campo elétrico e elasticidade a longo prazo.
Sistema de vedação múltipla : evita a entrada de umidade e o vazamento de óleo usando vedações NBR/Silicone.
Fixadores de aço inoxidável : hardware resistente à corrosão para durabilidade.
✔ Peso mais leve (instalação mais fácil, carga estrutural reduzida).
✔ Resistência superior à poluição (superfície hidrofóbica auto-limpante).
✔ Não há risco de falha explosiva (diferentemente da porcelana, que pode quebrar).
✔ Melhor força mecânica (estrutura de polímero resistente ao impacto).
| Recurso | de | porcelana |
|---|---|---|
| Peso | <20% da porcelana | Pesado, frágil |
| Risco de explosão | Nenhum (silicone flexível) | Alto (quebra violentamente) |
| Distância de fluência | 25mm/kV (Nível III) | 17mm/kv (nível I) |
| Manutenção | Autoconfiança, sem lavagem | Limpeza anual necessária |
| Vida útil | Mais de 30 anos (resistente ao envelhecimento) | 15–20 anos (propenso a rachaduras) |
Terminações de cabo de alta tensão (por exemplo, 10KV-220KV Systems).
Conexões de linha aérea em áreas costeiras, industriais ou de alta poluição.
Subestações e transformadores onde os projetos compactos e sem manutenção são preferidos.
Classe de tensão : confirme se seus modelos são para média de tensão (por exemplo, 35kv) ou alta tensão (110kV+).
Conformidade com padrões : deve atender à IEC 60840, IEEE 386 ou GB/T 12706.
Distância de vazamento : fluência mais longa para áreas de poluição pesada.
| composta de | bucha | composta |
|---|---|---|
| Nível de poluição | Classe III | Classe IV (superior) |
| Isolamento | Cheio de óleo? | Do tipo seco? |
| Tensão | (Especifique KV) | (Especifique KV) |
Vedação confiável (sem vazamento de óleo, impermeável).
Vida de serviço longo (silicone resiste ao envelhecimento).
Baixa manutenção (sem limpeza necessária em áreas poluídas).
A terminação externa de bucha composta composta de 132kV é um tipo de terminação de cabo de alta tensão projetada para uso externo, normalmente em linhas de energia aérea ou conexões de subestação. Ele combina materiais de polímeros compostos (como borracha de silicone e epóxi) com tecnologias tradicionais de isolamento (como desenhos com óleo ou seco) para fornecer desempenho superior em ambientes poluídos, úmidos ou severos.
Habitação de borracha de silicone : fornece excelente resistência à UV, hidrofobicidade e desempenho anti-poluição (adequado para a poluição da Classe III/IV ).
Núcleo de fibra de vidro epóxi : alta resistência mecânica e propriedades de isolamento.
Projeto cheio de óleo : alguns modelos usam óleo isolante dentro da bucha para obter força dielétrica aprimorada.
Cone de estresse : feito de borracha de silicone líquido importado (LSR) , garantindo distribuição uniforme de campo elétrico e elasticidade a longo prazo.
Sistema de vedação múltipla : evita a entrada de umidade e o vazamento de óleo usando vedações NBR/Silicone.
Fixadores de aço inoxidável : hardware resistente à corrosão para durabilidade.
✔ Peso mais leve (instalação mais fácil, carga estrutural reduzida).
✔ Resistência superior à poluição (superfície hidrofóbica auto-limpante).
✔ Não há risco de falha explosiva (diferentemente da porcelana, que pode quebrar).
✔ Melhor força mecânica (estrutura de polímero resistente ao impacto).
| Recurso | de | porcelana |
|---|---|---|
| Peso | <20% da porcelana | Pesado, frágil |
| Risco de explosão | Nenhum (silicone flexível) | Alto (quebra violentamente) |
| Distância de fluência | 25mm/kV (Nível III) | 17mm/kv (nível I) |
| Manutenção | Autoconfiança, sem lavagem | Limpeza anual necessária |
| Vida útil | Mais de 30 anos (resistente ao envelhecimento) | 15–20 anos (propenso a rachaduras) |
Terminações de cabo de alta tensão (por exemplo, 10KV-220KV Systems).
Conexões de linha aérea em áreas costeiras, industriais ou de alta poluição.
Subestações e transformadores onde os projetos compactos e sem manutenção são preferidos.
Classe de tensão : confirme se seus modelos são para média de tensão (por exemplo, 35kv) ou alta tensão (110kV+).
Conformidade com padrões : deve atender à IEC 60840, IEEE 386 ou GB/T 12706.
Distância de vazamento : fluência mais longa para áreas de poluição pesada.
| composta de | bucha | composta |
|---|---|---|
| Nível de poluição | Classe III | Classe IV (superior) |
| Isolamento | Cheio de óleo? | Do tipo seco? |
| Tensão | (Especifique KV) | (Especifique KV) |
Vedação confiável (sem vazamento de óleo, impermeável).
Vida de serviço longo (silicone resiste ao envelhecimento).
Baixa manutenção (sem limpeza necessária em áreas poluídas).
