132kV Bucha composta Bucha ao ar livre Terminação de cabo

5 0 Rever

Quantidade:




Inquérito Adicionar a cesta

Descrição do produto

Descrição do produto

Introdução em acessórios para cabos para 48/66 ~ 290/500KV
48/66KV ~ 290/500kV Acessórios de cabo de alta tensão podem ser classificados como término de porcelana de bucha de porcelana, terminação de bucha de seco, terminação de bucha de seco, terminação de seco, terminação de gis, calmo de seco, terminação de gis, gis, picada de seco, por meio de seco, a termo de seco de seco, por meio de férfos, a seco, a terminação de gis, por meio de férfos de seco, a parada de seco, a terminação de gis, a parada, a parto, a terminação de gis, a parada de seco, a terminação de gis, por meio de seco, a terminação de seco, com calça gis, gis, gis. single-phase type and three-phase type for fully dry insulating branch joint, grounding box, and grounding protection box, interconnected box and sheath protector, etc.

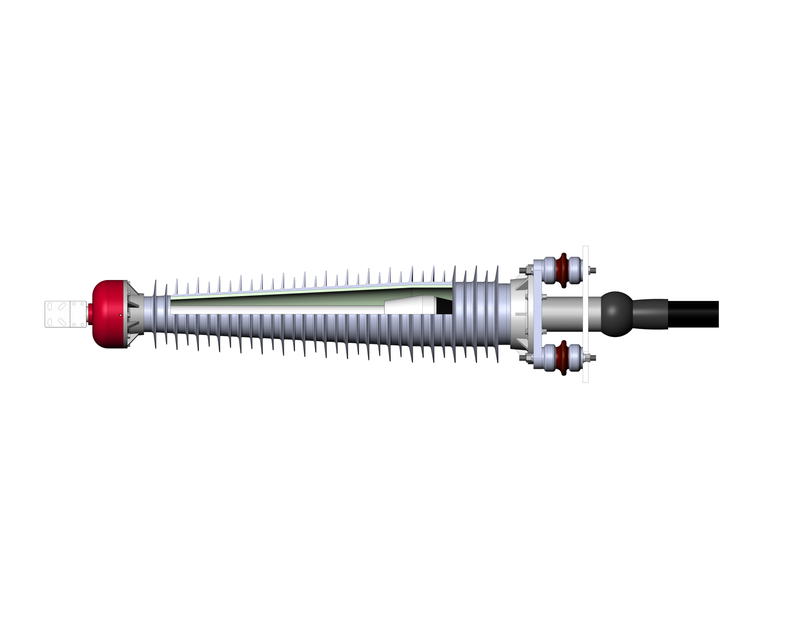

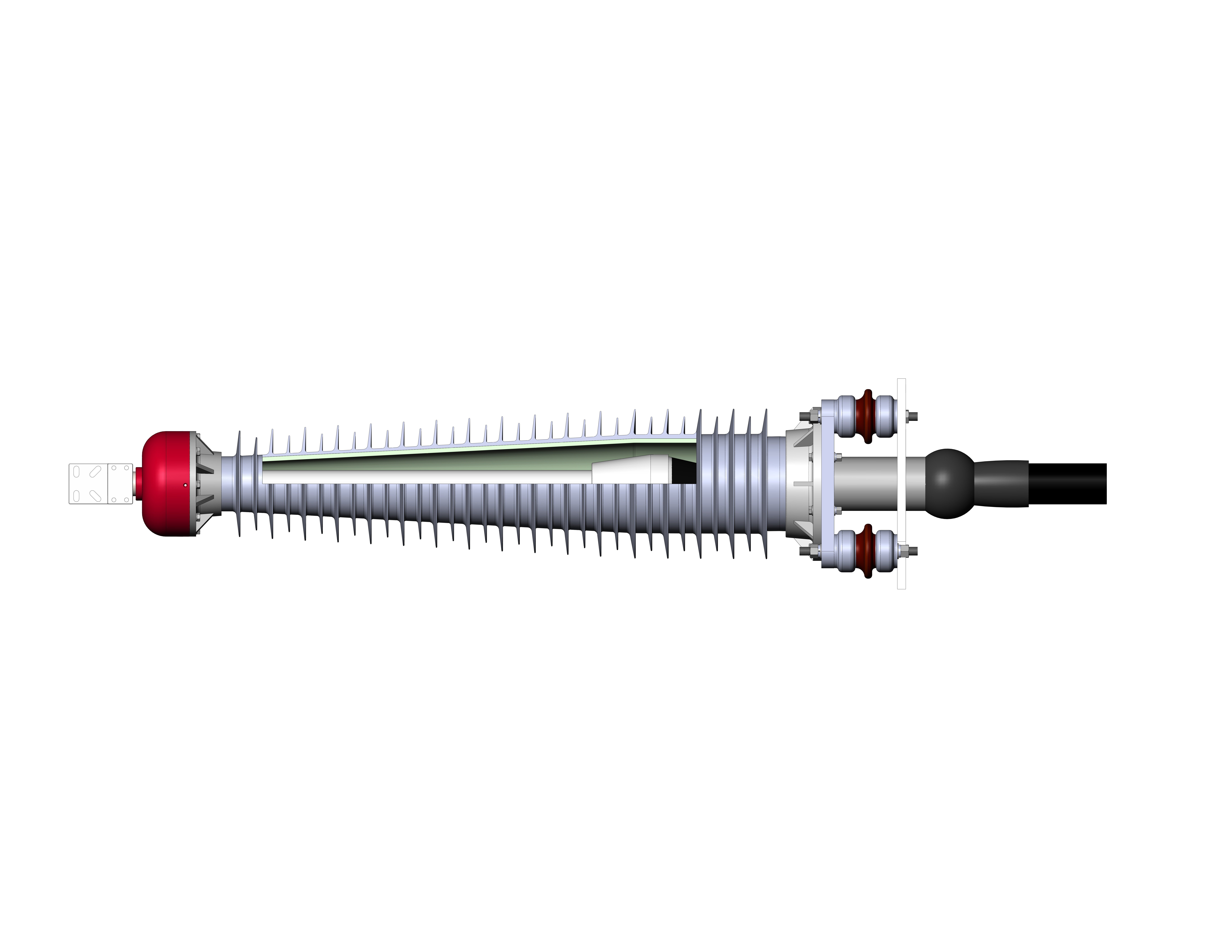

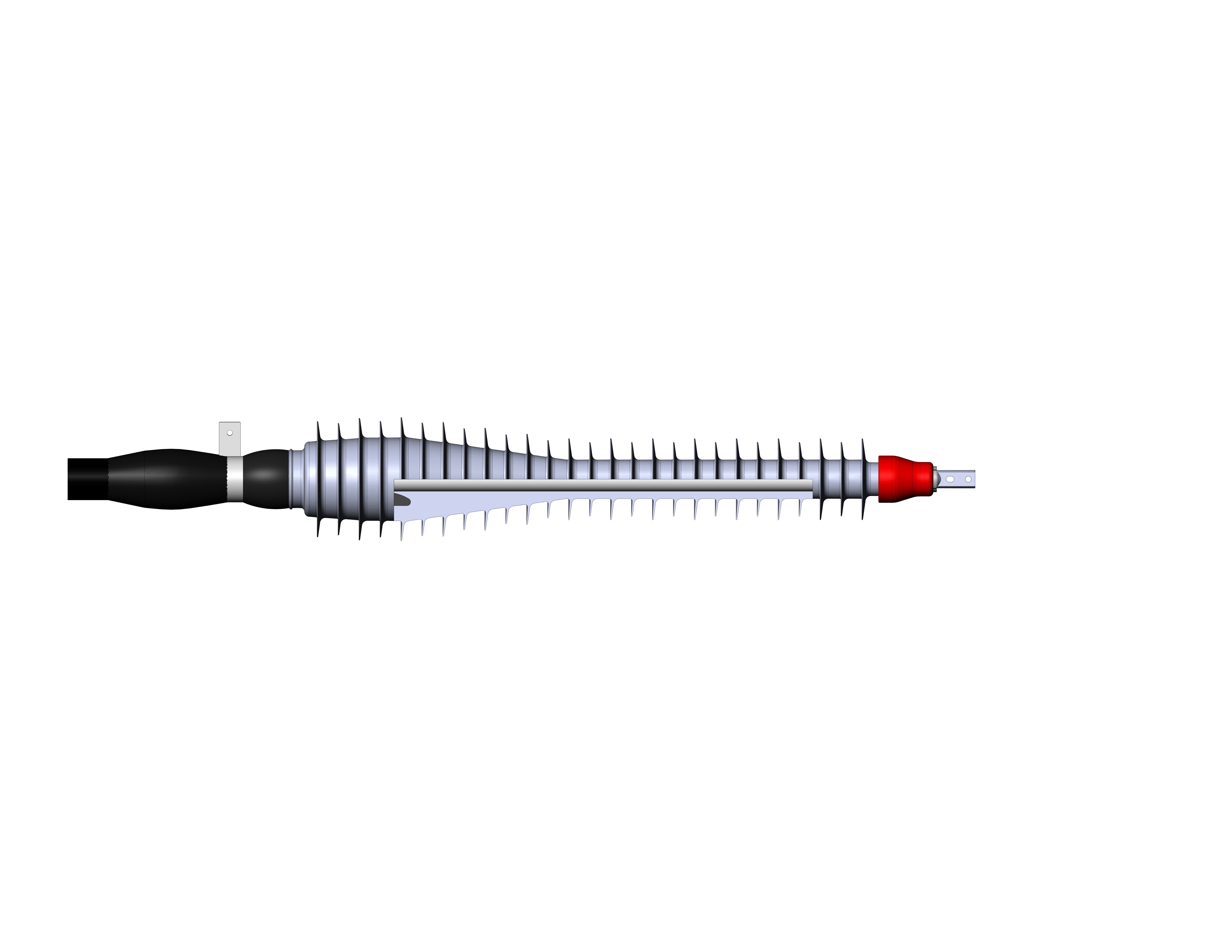

4E-YJZWF Composite Bushing Outdoor Termination
The company produces two main of composite casting outdoor termination, 4E-YJZWCF3 and 4E-YJZWCF4, which are widely used for outdoor high-voltage overhead lines and cable connections with anti-pollution Nível de III e IV. Eles são compostos de rescisão, cone de tensão, bucha de fundição composta e tubo de cauda. Utilizamos moldagem importada de injeção de borracha de silicone líquido para fazer o cone de estresse, que tem estabilidade a longo prazo de energia duradoura e capacidade uniforme do campo elétrico. A bucha de fundição composta está usando estrutura de saia com tubos de isolamento de fibra de vidro epóxi de alta resistência revestidos com borracha de silicone. A bucha de fundição composta é preenchida com óleo isolante com excelentes propriedades de isolamento elétrico, e a dissolução ou penetração mútua é tão baixa quanto 1/1000 entre o cone de tensão de silício para garantir a operação segura de longo prazo do produto. Nosso produto está usando a estrutura de vedação múltipla que pode efetivamente impedir o vazamento de imersão em água e o óleo isolante. Todos os selos estão usando o material de borracha NBR ou silício importado. Todos os materiais brutos do fixador são de aço inoxidável com bom desempenho de vedação à prova d'água.

Bucha composta de 132kV Cabo HV Outdoor

HV 132kV Bucha composta Cabo HV Outdoor HV

1. CLAMPO DE ENTRADA 2. CLASSEIRA DE GRATING 3. Isolamento do núcleo

4. Polyisobutileno 5. Bucha composta 6. Cone de tensão 7. Placa fixa 8. Suporte Isulador 9. Tubo da cauda 10. Cabo

Tamanho mm	48/66KV	64/110kV	80/138KV	127/220KV
H	1270	1500	1750	2500
A	1510	1935	2085	3100
B	1925	2155	2400	3600
C	450	450	450	650
D	200	200	200	300
E	Φ22	Φ22	Φ22	Φ32
Distância de fluência	≥2248	≥3906	≥4495	≥7812

A terminação ao ar livre de bucha composta não apenas tem todas as vantagens da bucha de porcelana, mas também tem o seguinte desempenho superior:

mecânico: a resistência mecânica da camada interna é a fibra de vidro epóxi, que é melhor que a bucha de porcelana, com melhor desempenho mecânico.
Explode Prova: A camada de saia de silício que cobre a parte externa é macia, evite efetivamente ou reduzir bastante os danos após uma explosão causada por equipamentos pessoais ou adjacentes, com melhor segurança do que a bucha de porcelana em áreas densamente povoadas.
Transporte: O peso da bucha de fundição composta é inferior a 1/5 do peso da bucha de porcelana. A excelente resistência mecânica interior e a camada externa macia é mais resistência à compressão ao colapso, reduzindo efetivamente o custo de transporte e instalação.
Resistência ao clima: a camada externa de borracha de silício possui excelente resistência climática, capacidade de autolimpação de resistência a manchas, UV e resistência ao envelhecimento. O IEC60815 mostra claramente que a distância de fluência da bucha de porcelana é de apenas 17 mm/kV, ligeiramente maior que o nível de anti-i, enquanto a distância de fluência de borracha de silício é de até 25 mm/kV, atinge o nível de anti-III.
Limpeza livre: a borracha de silicone possui excelente repelência de água com boa capacidade de limpeza automática, limpeza manual básica de blecaute gratuita (a taxa de limpeza de blecaute de porcelana geralmente é uma vez por ano), reduz bastante os custos de manutenção.

1-500k V C able A ccessories E lectrical P erformance P arameter
1~500k V cable accessor i es common parameters and factory test specification
Voltage levels provided by our company include 1kV, 10kV, 35kV, 48/66kV, 56/78kV, 64/110kV, 76/132kV, 127/220kV, and 290/500kV in conforme IEC60502, IEC60840, IEC62067, IEC60859, IEC62271-209, GB/T11017, GB/Z18890, GB/T22078, GB/T12706, GB311, GB/DEL888, GB/T22078. Padrões JB/T8144 e passe por um rigoroso teste de fábrica, teste de tipo e teste de pré-identificação (220kV e acima).
Nome do teste e

classificações de teste de código e código:

Não.	Nome do teste	Código
1	Teste de rotina	R
2	Teste de amostragem	S
3	Teste de tipo	T
4	Teste de pré-identificação	P
5	Teste adicional	A

teste de rotina para cada um do cone de tensão, bucha epóxi GIS e direto através do corpo principal da junta pré -fabricada de 66kV e acessórios acima de cabos:

Item	66kv	110kV	220KV
Descarga parcial	72kV, descarga parcial não mais do que os itens realizados anteriormente	96kV, descarga parcial não mais do que os itens realizados anteriormente	190kV, descarga parcial não mais do que os itens realizados anteriormente
Frequência de energia suporta tensão	120kV/30min (corpo principal da junta 60min, sem flashover sem quebra)	160kV/30min (corpo principal da junta 60 minutos, sem flashover sem quebra)	318KV/30min (corpo principal da junta 60 minutos, sem flashover sem quebra)
Teste de vedação	0,25 ± 0,01MPA/1H para acessórios de vedação, bucha de porcelana, bucha composta, sem vazamento
Teste de vedação	0,6 ~ 0,7MPa/1H para bucha epóxi, sem vazamento
Teste de aparência	Sem danos, sem rachaduras e outros defeitos que afetam a qualidade e a aparência

132kV Bucha de compósito ao ar livre HV ao ar livre

A terminação de cabos HV ao ar livre composta de 132kv é uma solução avançada projetada para sistemas de alta tensão. Construído com materiais compostos e projetado para ambientes externos, ele fornece isolamento confiável, resistência ao clima e desempenho duradouro, tornando-o ideal para a infraestrutura crítica de energia.

Principais recursos

Capacidade de alta tensão

Projetado para sistemas de 132kv, garantindo o desempenho ideal na transmissão e distribuição de alta tensão.

Material de isolamento composto

Feito de borracha de silicone ou materiais equivalentes, oferecendo hidrofobicidade superior, resistência à UV e resistência à poluição.

Design leve

A construção composta é significativamente mais leve que a porcelana, reduzindo os esforços de transporte e instalação.

Segurança aprimorada

A alta resistência e flexibilidade mecânica impedem os danos causados por impacto ou vibrações, garantindo a confiabilidade operacional.

Resistência ao clima e poluição

Desempenho excepcional em condições ambientais adversas, incluindo fortes chuvas, neve, nevoeiro de sal e poluição industrial.

Aplicações

Transmissão de energia : conectando cabos de alta tensão a subestações, transformadores e distribuição.
Projetos de energia renovável : Facilitando conexões de alta tensão em parques eólicos, plantas solares e estações hidrelétricas.
Distribuição de energia industrial : apoiando sistemas de energia industrial em larga escala.

Especificações técnicas

Classificação de tensão : 132kV
Material de isolamento : borracha de silicone composta com um núcleo epóxi reforçado com fibra de vidro.
Distância de fluência : projetado para atender ou exceder os padrões de desempenho da poluição.
Capacidade atual : personalizável para requisitos específicos de aplicativos (por exemplo, 1250A, 1600A).
Conformidade de padrões : atende à IEC 60840 e IEEE 48 Padrões para acessórios de alta tensão.

Vantagens

Durabilidade : o material composto é resistente a rachaduras e não se quebra como porcelana.
Segurança : não inflamável e resistente ao arco, com baixos requisitos de manutenção.
Leve : facilita o manuseio e a instalação em locais remotos ou elevados.
Resistente à corrosão : resiste à exposição a longo prazo a condições ambientais agressivas.
Eco-amigável : os materiais compostos são recicláveis e têm um menor impacto ambiental em comparação com a porcelana tradicional.

Diretrizes de instalação

Preparação

Verifique se a área de terminação do cabo está limpa, seca e livre de contaminantes.
Verifique todos os componentes para obter integridade e especificações corretas.

Conjunto

Use ferramentas apropriadas e siga as instruções de instalação do fabricante.
Garanta o alinhamento adequado e prenda todos os acessórios mecânicos.

Teste e comissionamento

Realize testes elétricos e mecânicos para garantir uma operação segura e confiável.

Manutenção

Limpeza e inspeção periódica para remover poeira ou contaminantes e garantir confiabilidade a longo prazo.

A terminação de cabos ao ar livre de 132kV composta de bucha HV ao ar livre é uma escolha ideal para aplicações modernas de alta tensão. Seu design inovador, construção leve e desempenho superior em condições adversas o tornam uma solução confiável e econômica para sistemas de energia.
