| Quantidade: | |
|---|---|

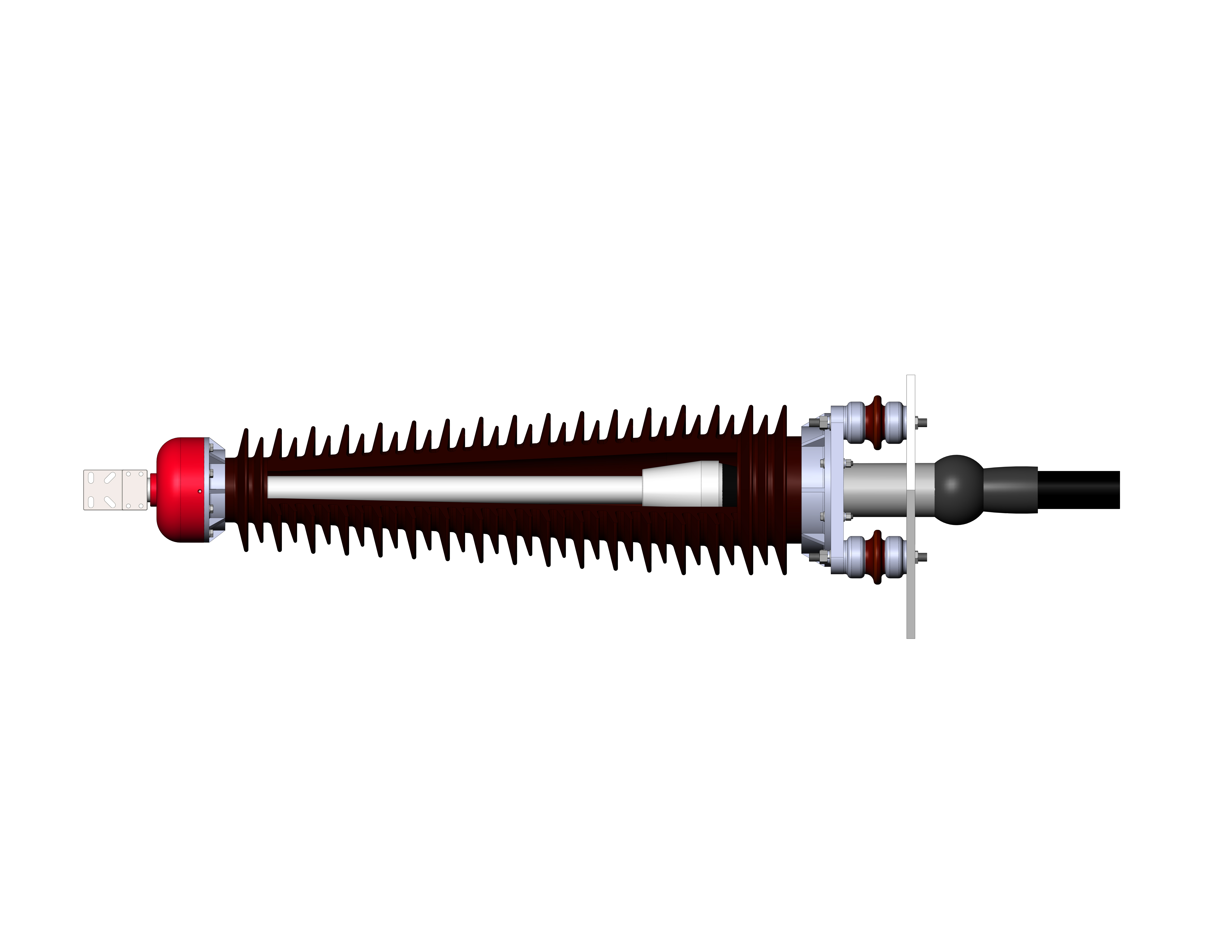

4. Polyisobutileno 5. Bucha de porcelana 6. Cone de tensão 7. Placa fixa 8. Suporte Isulador 9. Tubo da cauda 10. Cabo |
| S ize mm | 48/66KV | 64/110kV | 80/138KV | 127/220KV |
| H | 1270 | 1500 | 1750 | 2500 |
| A | 1510 | 1935 | 2085 | 3100 |
| B | 1925 | 2155 | 2400 | 3600 |
| C | 450 | 450 | 450 | 650 |
| D | 200 | 200 | 200 | 300 |
| E | Φ22 | Φ22 | Φ22 | Φ32 |
| Distância de fluência | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| Não. | Nome do teste | Código |
| 1 | Teste de rotina | R |
| 2 | Teste de amostragem | S |
| 3 | Teste de tipo | T |
| 4 | Teste -de pré -identificação | P |
| 5 | Teste adicional | A |
| Item | 66kv | 110kV | 220KV |
| Descarga parcial | 72kV , descarga parcial não mais do que os itens realizados anteriormente | 96kV , descarga parcial não mais do que os itens realizados anteriormente | Descarga parcial de 190kV , não mais do que os itens realizados anteriormente |
| Frequência de energia suporta tensão | 120kV/30min (corpo principal da junta 60min , sem flashover sem quebra) | 160kV/30min (corpo principal da junta 60 minutos , sem flashover sem quebra) | 318KV/30min (corpo principal da junta 60 minutos , sem flashover sem quebra) |
| Teste de vedação | 0,25 ± 0,01MPA/1H para acessórios de vedação, bucha de porcelana, bucha composta, sem vazamento | ||
| 0,6 ~ 0,7MPa/1H para bucha epóxi, sem vazamento | |||
| Teste de aparência | Sem danos, sem rachaduras e outros defeitos que afetam a qualidade e a aparência | ||
Tipo de produto/intervalo de aplicativos
*Características do produto
O kit de articulação de alta tensão de alta qualidade de alta qualidade foi projetado para conexão segura e confiável de cabos de alta tensão. Este kit é projetado para fornecer vedação durável e de alto desempenho e isolamento para juntas de cabo em sistemas de transmissão e distribuição de energia. Ele garante o desempenho elétrico ideal, minimizando o tempo de inatividade e maximizando a segurança para aplicações externas e internas.
Principais recursos
Capacidade de alta tensão
Classificado por 110kV, fornecendo excelente isolamento e desempenho elétrico para aplicações de alta tensão.
Adequado para cabos de núcleo único e três núcleos.
Material de isolamento avançado
Utiliza materiais de alta qualidade, como polietileno reticulado (XLPE) e borracha de silicone para isolamento elétrico superior.
Garante perda mínima e proteção máxima contra falhas elétricas.
Tecnologia de vedação confiável
O kit inclui componentes térmicos e de isca a frio para fornecer vedações apertadas contra umidade, sujeira e outros contaminantes.
Proteção contra vazamentos elétricos e danos ambientais.
Instalação fácil
Os componentes pré-fabricados tornam a instalação rápida e direta, reduzindo a necessidade de ferramentas especializadas ou um longo tempo de inatividade.
As instruções detalhadas são incluídas para configuração eficiente, garantindo conexões seguras no tempo mínimo.
Durabilidade e resistência climática
Suporta condições climáticas duras, como exposição a UV, temperaturas extremas e alta umidade.
Projetado para instalações internas e externas, oferecendo desempenho a longo prazo em infraestrutura crítica.
Aplicações
Sistemas de transmissão de energia
ideais para vincular cabos médios a alta tensão em grades de energia, garantindo transferência de energia sem costura sem comprometer a segurança.
Projetos de energia renovável
usados em usinas de energia eólica, solar e hidrelétrica para criar juntas de cabo robustas e seguras, contribuindo para a eficiência energética e a confiabilidade do sistema.
Subestações e redes industriais
adequadas para ambientes industriais, subestações e redes de distribuição elétrica que exigem juntas de cabo resistentes a falhas e alta qualidade.
As redes de telecomunicações e dados
fornecem vedação e isolamento de alto desempenho para cabos de alta tensão na infraestrutura de telecomunicações.

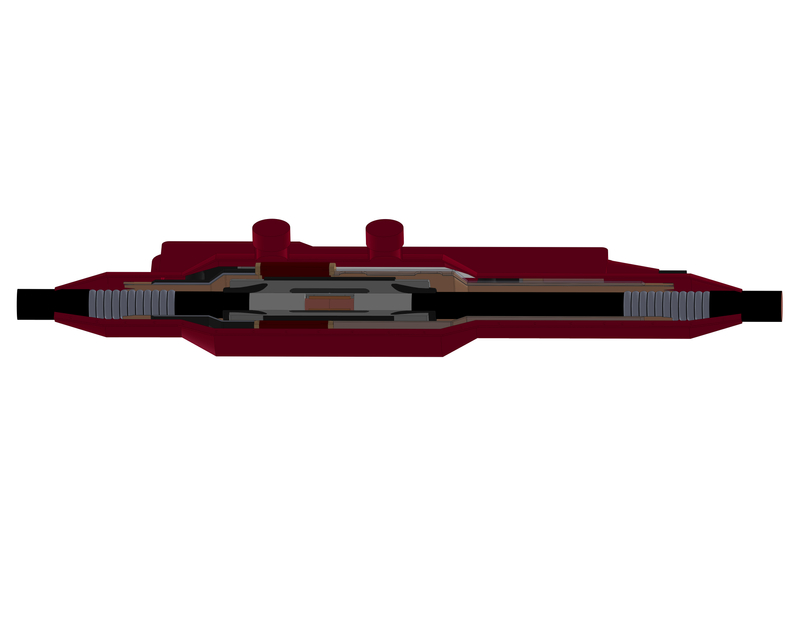

Vantagens dos 110kv direto através do kit conjunto
Segurança aprimorada
Oferece excelente isolamento elétrico para evitar falhas e reduzir o risco de riscos elétricos.
Reduz a possibilidade de incêndios elétricos ou danos causados pelo equipamento causados por juntas defeituosas.
Desempenho duradouro
Projetado para durar décadas, mesmo nos ambientes mais exigentes.
Minimiza a necessidade de manutenção ou reparos frequentes, contribuindo para a economia de custos a longo prazo.
Econômico
Reduz o tempo de inatividade operacional durante a instalação e manutenção, reduzindo os custos de mão -de -obra.
A natureza durável do kit garante menos substituições e reparos ao longo do tempo.
Por que escolher o kit de junta de cabo de alta tensão de 110kv?
Este kit de junta de alta tensão de alta qualidade de alta qualidade é a solução ideal para quem procura proteger, isolar e proteger as conexões de cabo de alta tensão. Com seu desempenho confiável, proteção de longa duração e processo fácil de instalação, garante que sua infraestrutura elétrica permaneça segura e eficiente nos próximos anos.
Entre em contato conosco hoje para uma solução personalizada adaptada aos seus requisitos específicos da junta do cabo!
