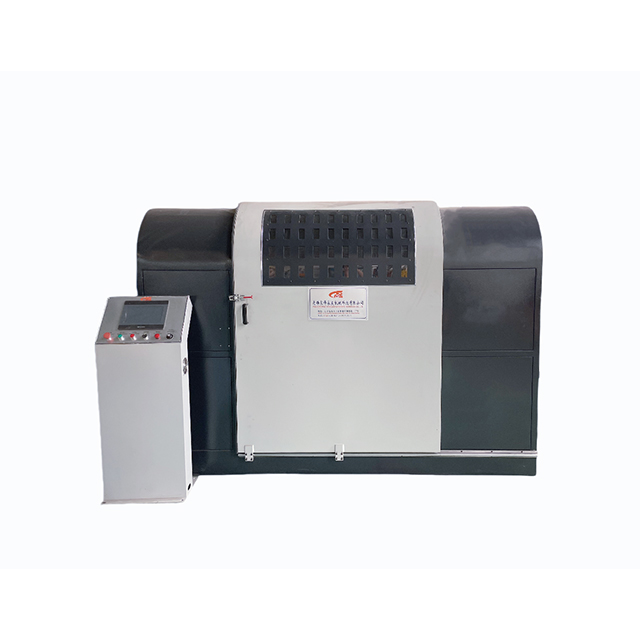

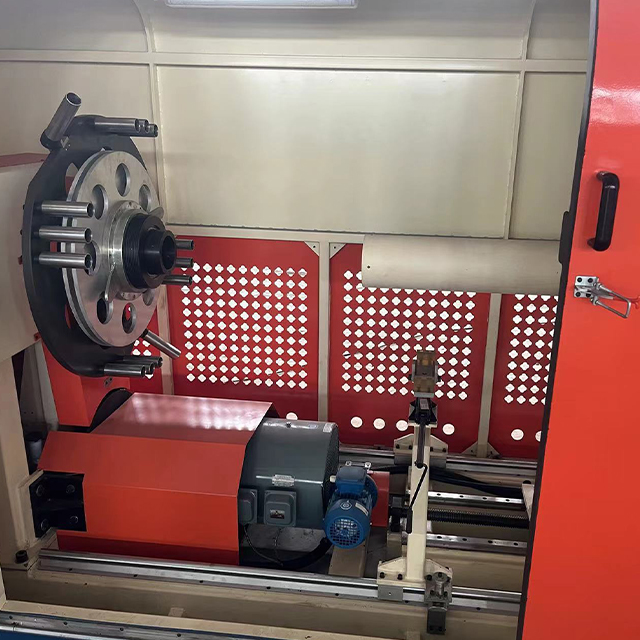

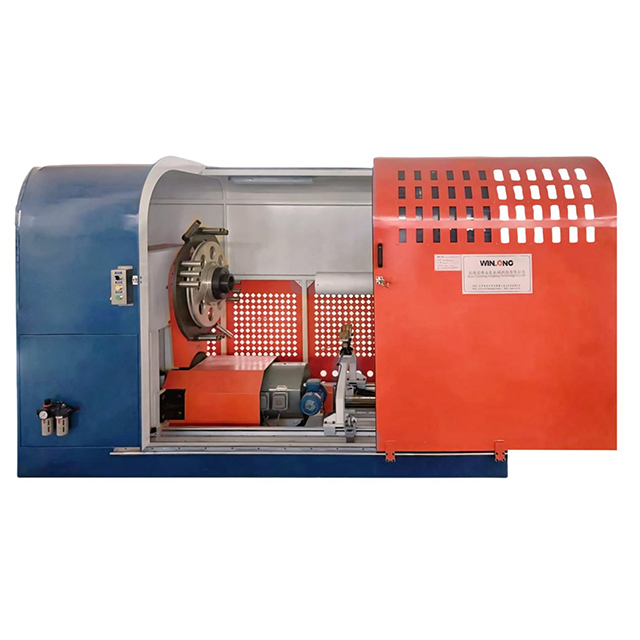

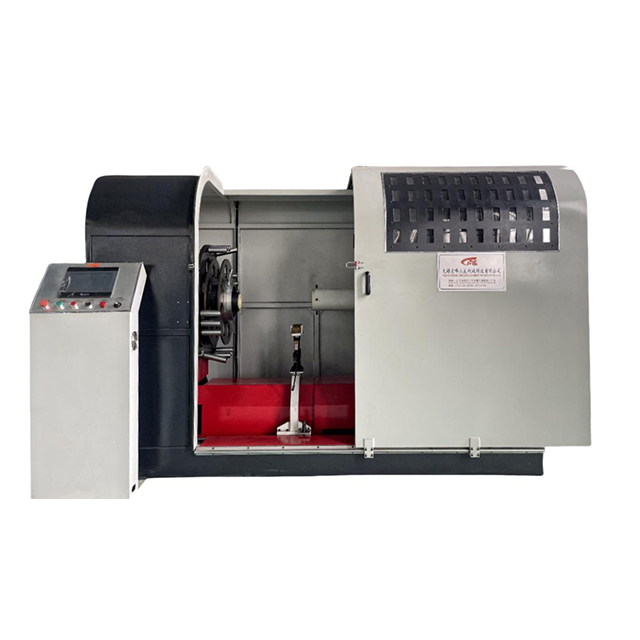

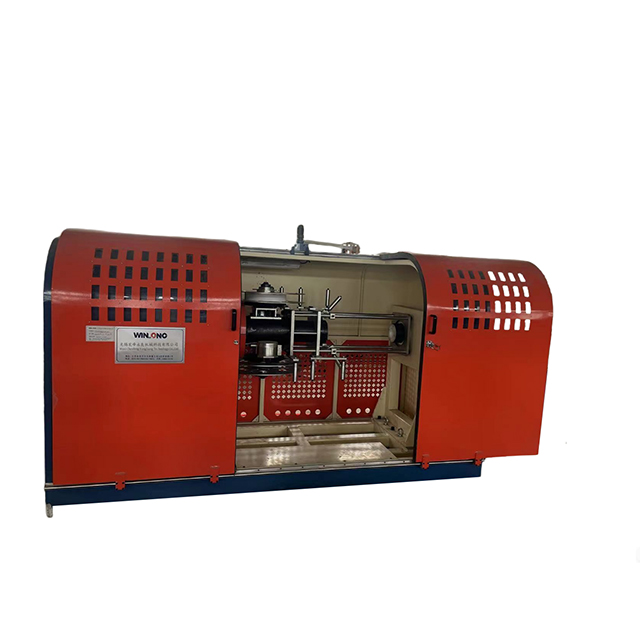

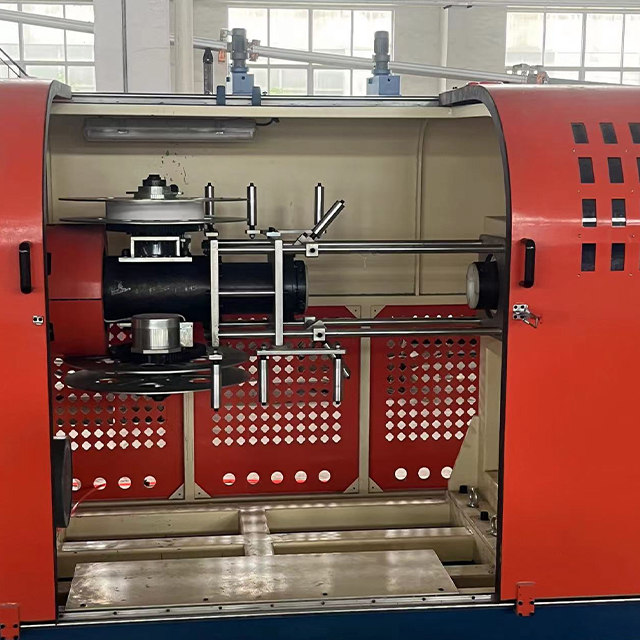

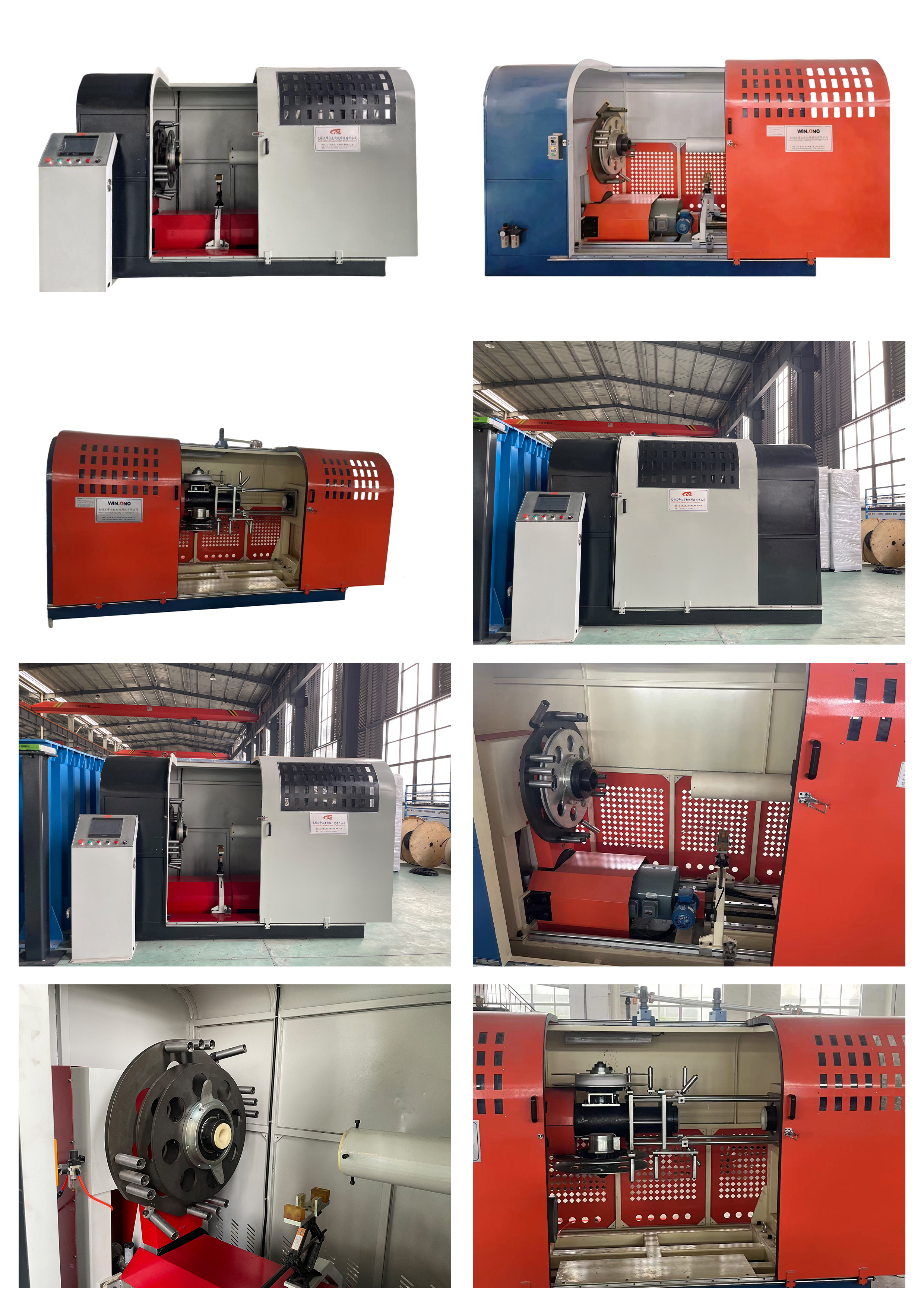

1000 rpm Precision Copper Tape Shielding Machine para cabos

Máquina de blindagem de fita de cobre de precisão de 1000 RPM

Visão geral do produto

A máquina de blindagem de fita de cobre de precisão de 1000 RPM surge como uma solução transformadora para fabricantes de cabos que priorizam a proteção EMI de alta frequência em seus produtos. Este equipamento de última geração automatiza a aplicação de fita de cobre (disponível em espessuras de 0,05 mm a 0,12 mm) em superfícies de cabos com precisão de nível mícron, alcançando precisão de sobreposição de ±0,1 mm em todo o comprimento do cabo.

Ao contrário dos métodos de blindagem manual que sofrem de cobertura inconsistente, esta máquina garante 100% de continuidade da blindagem – um requisito crítico para manter a integridade do sinal em cabos de transmissão de alta taxa de dados, incluindo:

• Cabos Ethernet (Cat6a, Cat7, Cat8)

• Cabos coaxiais (RF, satélite, transmissão)

• Cabos USB e HDMI

• Cabos fieldbus industriais (Profibus, DeviceNet, barramento CAN)

• Cabos para imagens médicas (ressonância magnética, tomografia computadorizada, ultrassom)

A sua construção robusta e sistemas de controlo avançados tornam-no adequado para:

• Produção de cabos especiais em pequenos lotes (prototipagem, projetos personalizados)

• Operações de fabricação em massa em grande escala (produção contínua e de alto volume)

Principais recursos

Operação de alta velocidade

• Opera a uma velocidade máxima de 1000 RPM com estabilidade de velocidade de ±1% mantida por um sistema de servoacionamento de precisão

• Aumenta o rendimento da produção em 40% em comparação com máquinas de blindagem convencionais

• Reduz os custos de mão de obra em até 60% por meio da automação

• Permite operação contínua 24 horas por dia, 7 dias por semana, com intervenção mínima do operador

Controle de sobreposição ajustável

• Incorpora um mecanismo de ajuste de sobreposição digital que mantém a sobreposição de 5 a 15% (selecionável pelo usuário em incrementos de 1%)

• Otimiza a eficácia do escudo – essencial para atender aos padrões de conformidade EMI/RFI, como:

• CISPR 22 (Equipamento de tecnologia da informação)

• FCC Parte 15 (radiadores não intencionais)

• IEC 61000-6 (compatibilidade eletromagnética)

• MIL-STD-461 (equipamento militar)

Flexibilidade de materiais

• Acomoda fitas de cobre de até 40 mm de largura

• Suporta materiais de blindagem alternativos:

• Fita de alumínio

• Fita de cobre estanhado

• Fitas compostas de alumínio revestido de cobre

• Fita de cobre folheada a prata (para aplicações de alta frequência)

• Bobinas de material de troca rápida que reduzem o tempo de configuração para menos de 15 minutos

Componentes não magnéticos

• Utiliza rolos de liga não ferrosa e mecanismos de guia de aço inoxidável para eliminar interferência magnética

• Ideal para blindagem de cabos sensíveis como:

• Derivações de ressonância magnética (ressonância magnética)

• Cabos de instrumentação aeroespacial

• Linhas de transmissão de dados de alta frequência

• Interconexões de computação quântica

• Cabos de sensores médicos sensíveis

Recursos técnicos adicionais

Especificações técnicas

Comparação: Máquina de blindagem de precisão versus blindagem manual

Aplicações

Telecomunicações

Fornece blindagem EMI crítica para:

• Cabos de fibra óptica (variantes blindadas e blindadas)

• Cabos alimentadores de estação base 5G

• Cabos de backbone de data center (Cat6a, Cat7, Cat8, fibra)

• Linhas de transmissão coaxiais (RF, satélite, transmissão)

• Cabos de interconexão de torres de telecomunicações

Estas aplicações garantem a integridade do sinal em redes de alta largura de banda, onde mesmo pequenas interferências podem causar:

• Perda e retransmissão de dados

• Degradação da taxa de erro de bit (BER)

• Latência e instabilidade da rede

• Falhas de conformidade (FCC, CISPR, CE)

Equipamento Médico

Protege a fiação de precisão em dispositivos médicos, incluindo:

• Fios de cateter (diagnóstico e intervencionista)

• Cabos de monitoramento de pacientes (ECG, EEG, SpO2)

• Cabos de diagnóstico por imagem (ressonância magnética, tomografia computadorizada, raio X, ultrassom)

• Sistemas de navegação cirúrgica

• Cabos de programação de dispositivos implantáveis

Evita que a interferência eletromagnética afete medições sensíveis e garante a segurança do paciente em ambientes de cuidados intensivos.

Aeroespacial

Fabrica cabos blindados leves e de alto desempenho para:

• Sistemas aviônicos (controles de voo, navegação, comunicação)

• Redes de entretenimento a bordo (IFE)

• Sistemas de controle de aeronaves (fly-by-wire, atuação)

• Sistemas de radar e guerra eletrônica

• Links de comunicação via satélite

Em aplicações aeroespaciais, a redução de peso e a confiabilidade são fundamentais – esta máquina produz blindagem leve que atende aos padrões MIL-SPEC e RTCA/DO-160.

Aplicativos Adicionais

Perguntas frequentes (expandidas)

P: Ele pode lidar com fitas finas de cobre sem rasgar?

R: Sim. A máquina apresenta:

• Rolos de silicone antiestáticos que proporcionam tração suave e antiderrapante

• Guias de cerâmica usinadas com precisão com superfícies polidas para evitar abrasão

• Sistema de tensão servo-controlado que mantém uma tensão consistente mesmo a 1000 RPM

• Perfis de aceleração/desaceleração graduais para evitar tensões repentinas em materiais finos

Esses recursos evitam rasgos, enrugamentos ou esticamentos, mesmo durante o processamento de fita de cobre ultrafina de 0,05 mm em altas velocidades.

P: Qual é o diâmetro máximo do cabo que ele pode proteger?

R: A máquina acomoda cabos com diâmetros externos (DE) de 0,5 mm a 100 mm, tornando-a adequada para:

• Fios médicos de pequeno diâmetro (tão pequenos quanto 0,5 mm de diâmetro externo)

• Cabos de comunicação padrão (5 mm – 15 mm de diâmetro externo)

• Cabos de alimentação de grande diâmetro (até 100 mm de diâmetro externo) usados ​​em aplicações industriais

Configurações personalizadas para cabos com diâmetro externo > 100 mm estão disponíveis mediante solicitação.

P: Ele se integra às linhas de produção existentes?

R: Sim. A máquina oferece compatibilidade plug-and-play com a maioria das máquinas de extrusão, torção e revestimento por meio de interfaces padrão da indústria:

• PROFINET (Siemens, Beckhoff, etc.)

• Ethernet/IP (Rockwell, Allen-Bradley)

• Modbus TCP (padrão aberto)

• E/S digital (24 Vcc, contatos de relé)

Pode ser integrado como:

• Unidade autônoma (alimentação/saída manual)

• Unidade em linha (sincronizada com equipamento upstream/downstream)

• Linha de fabricação de cabos totalmente automatizada (com manuseio robótico de bobinas)

P: Qual é o retorno do investimento (ROI) típico?

R: Com base em volumes de produção típicos:

• Economia de mão de obra: 2–3 operadores substituídos → US$ 60.000 – US$ 90.000/ano

• Economia de materiais: Redução de desperdício (melhoria de 5–8%) → US$ 20.000 – US$ 40.000/ano

• Maior rendimento: 40% mais rápido → receita adicional

• Período de ROI típico: 6–12 meses

P: Que manutenção é necessária?

R: Os requisitos de manutenção são mínimos:

• Diariamente: Inspeção visual, rolos limpos

• Semanalmente: Verifique a calibração da tensão, verifique a precisão da sobreposição

• Mensalmente: Lubrifique os rolamentos, inspecione as guias de cerâmica

• Anualmente: Serviço completo por técnico de fábrica

P: Ele pode blindar cabos com seções transversais não redondas?

R: A máquina é otimizada para cabos redondos. Para cabos planos, de fita ou irregulares, consulte nossa equipe de engenharia para opções de personalização.

Conformidade e Certificações

Embalagem e envio

Métodos de envio:

• Frete marítimo – padrão (contêiner de 20' ou 40')

• Frete aéreo – disponível para pedidos urgentes

• Frete terrestre – entrega regional

Documentação incluída:

• Lista de embalagem

• Fatura comercial

• Manual de instalação

• Esquemas elétricos

• Relatório de teste (aceitação de fábrica)

Informações sobre pedidos

Opções:

• Unidade de emenda automática de fita

• Câmera de monitoramento de sobreposição em tempo real

• Software de registro de dados de produção

• Modem de diagnóstico remoto
